[큐라 기초] 래프트(Raft) 에어갭 (래프트 바닥면 이상)

[큐라 기초] 래프트 에어갭 (래프트 바닥면 이상)





안녕하세요. KM입니다!



오늘 알려드릴 설정은 바로 "래프트 에어갭 (Raft Air Gap)"입니다.



저는 보통 모델을 출력할 때 바닥면에 스커트를 주로 사용하고,



튼튼하게 모델을 고정시킬 때는 브림을 사용해서 출력을 진행합니다.



프린터 베드 시트 상태가 좋지 않아서 오랜만에 래프트를 쓰고 출력을 했는데,

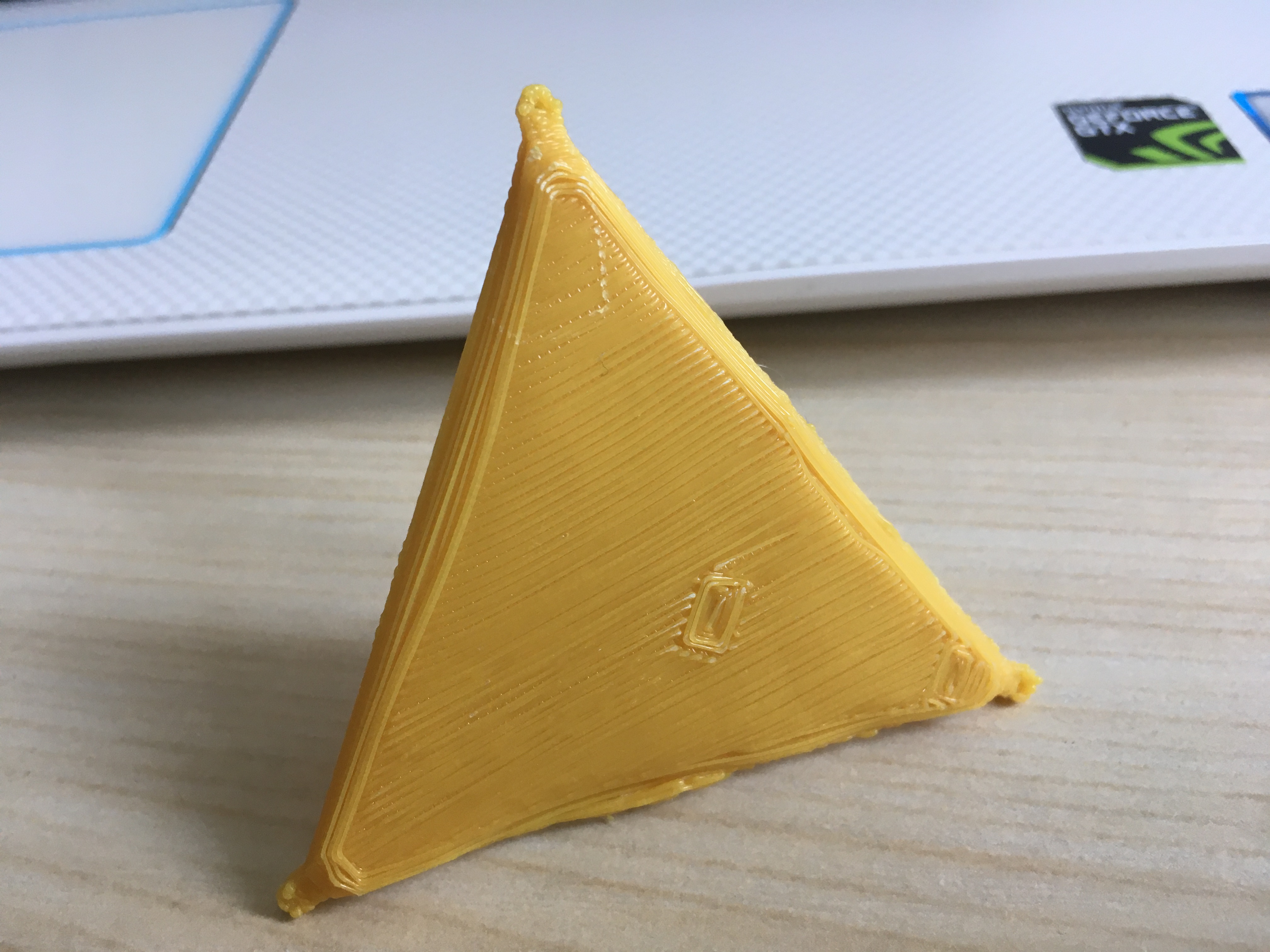

출력물의 바닥이 이상합니다.



상태가 정말 별로죠?



분명히 래프트를 깔고 출력을 했기 때문에 바닥면이 좋아야 하는데



오히려 더 엉망이 되어서 출력되었습니다.





바닥면 상태를 보아하니 래프트 위에 레이어가 똑바로 안착이 안되서



이런 현상이 나온것 같은데 래프트 에어갭이라는 설정을 몰랐던 저는



원인을 찾기 위해 한참을 테스트하고 찾아봤네요.



결론은 예상했던 것 처럼 래프트의 제일 상단 레이어와 출력물의 첫 번째 레이어



사이의 갭이 너무 크게 설정이 되어 있었던 것입니다.



래프트 최상단 레이어와 출력물 첫번째 레이어 사이의 거리를



큐라에서는 "래프트 에어갭"이라고 표현을 합니다.

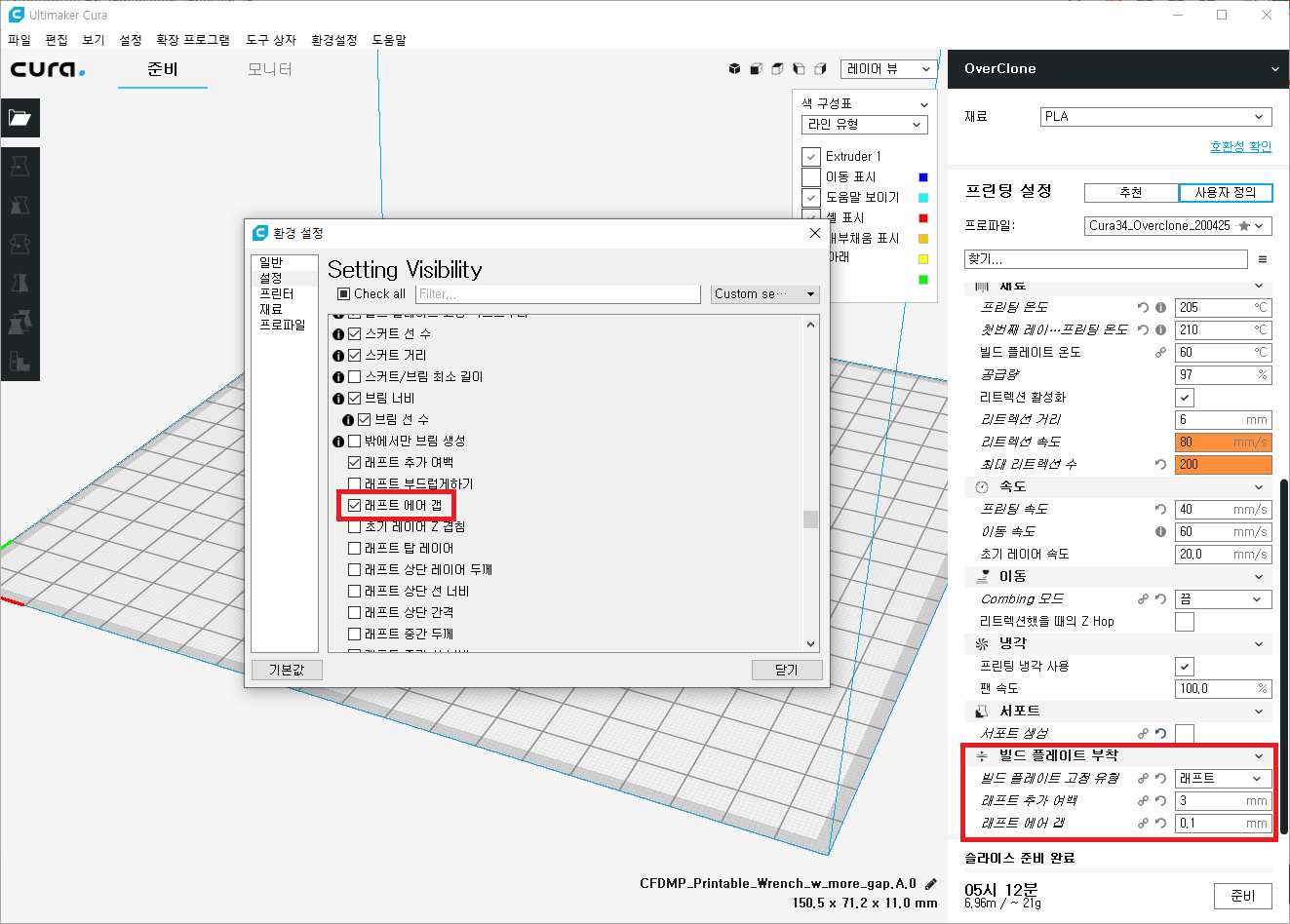

큐라 환결설정에서 빌드 플레이트 부착 세부 항목에 보면



래프트 에어 갭을 활성화시키고 현재 설정되어 있는 값을 확인합니다.



저는 보통 레이어 높이를 0.1~0.2mm로 출력이 되어있었는데,



현재 래프트 에어 갭이 0.3mm로 설정이 되어 있어서 안착이 잘 되지 않았던 것입니다.



확실히 확인하기 위해서 테스트를 진행했습니다.

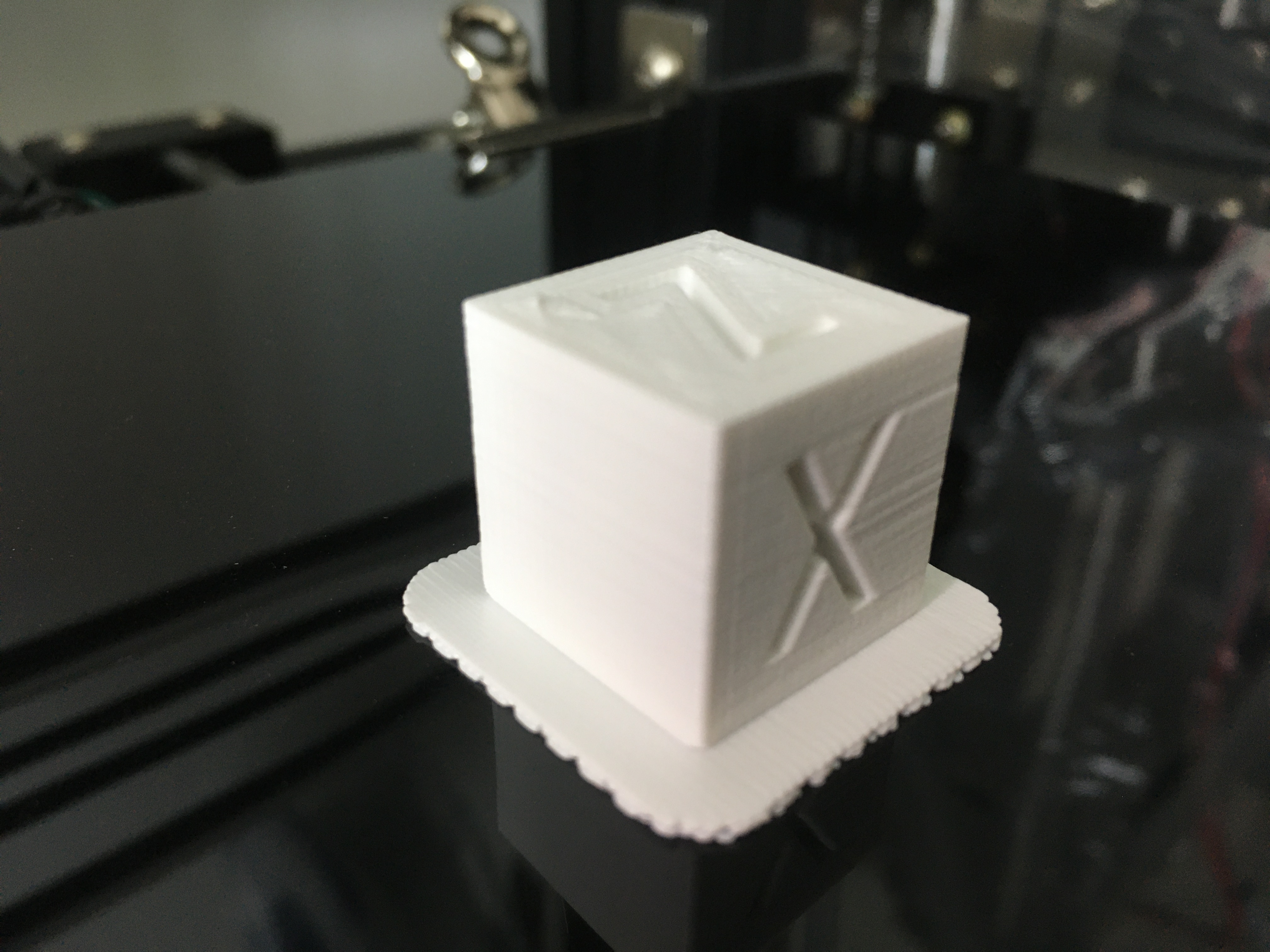

먼저 래프트 에어갭을 0.3mm 그대로 두고 큐브를 출력해봤습니다.





래프트는 이렇게 이쁘게 출력이 되었는데,

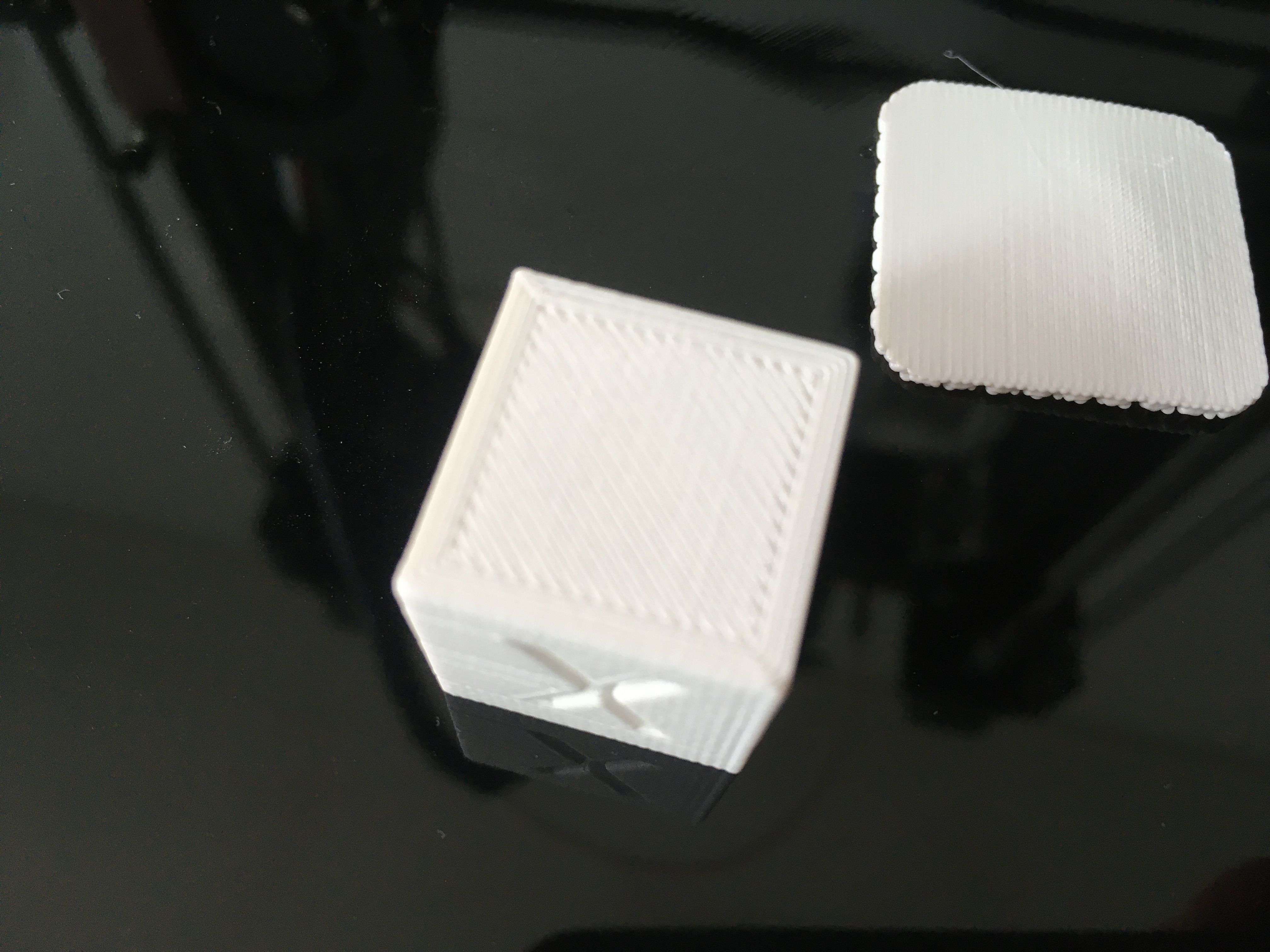

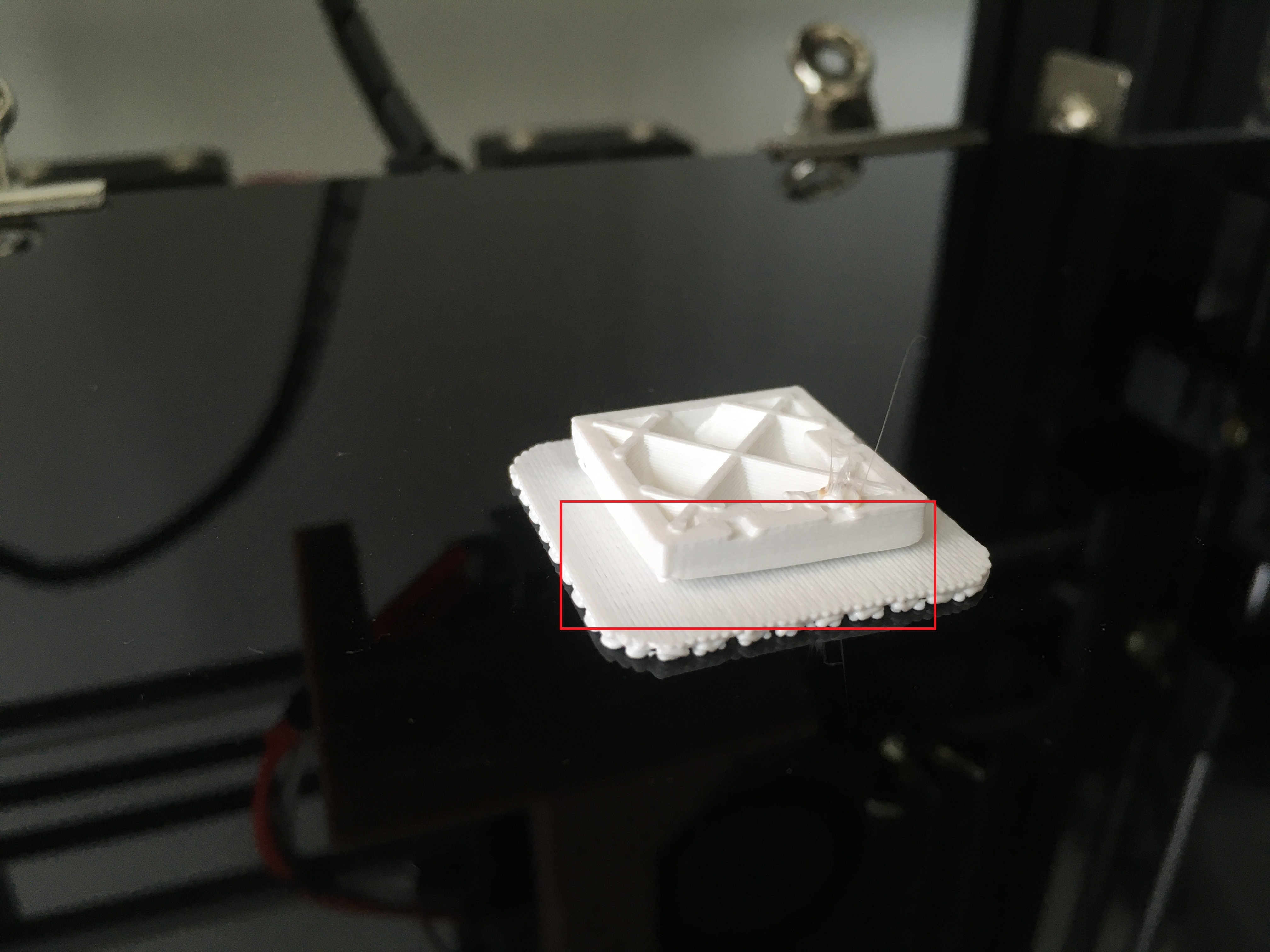

이렇게 모델의 바닥면이 떠있는 것을 볼 수 있습니다!

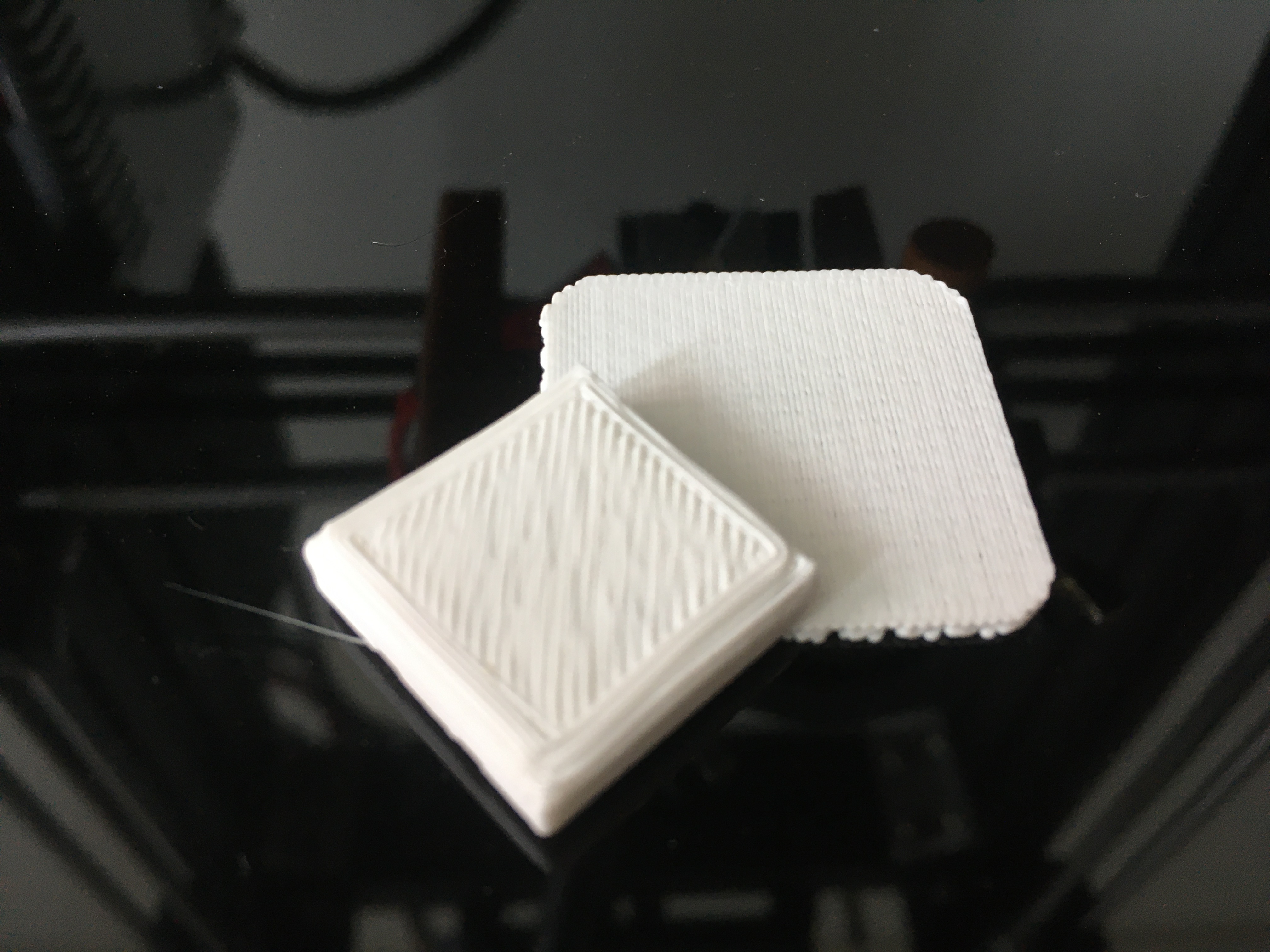

바닥면을 살펴보면 확실히 안착이 안됬다는 것을 확인할 수 있습니다.



이 와중에 래프트는 참 깔끔하게 출력이 되었네요!





이번에는 래프트 에어갭을 0.1mm로 설정을 해서 출력을 했습니다.

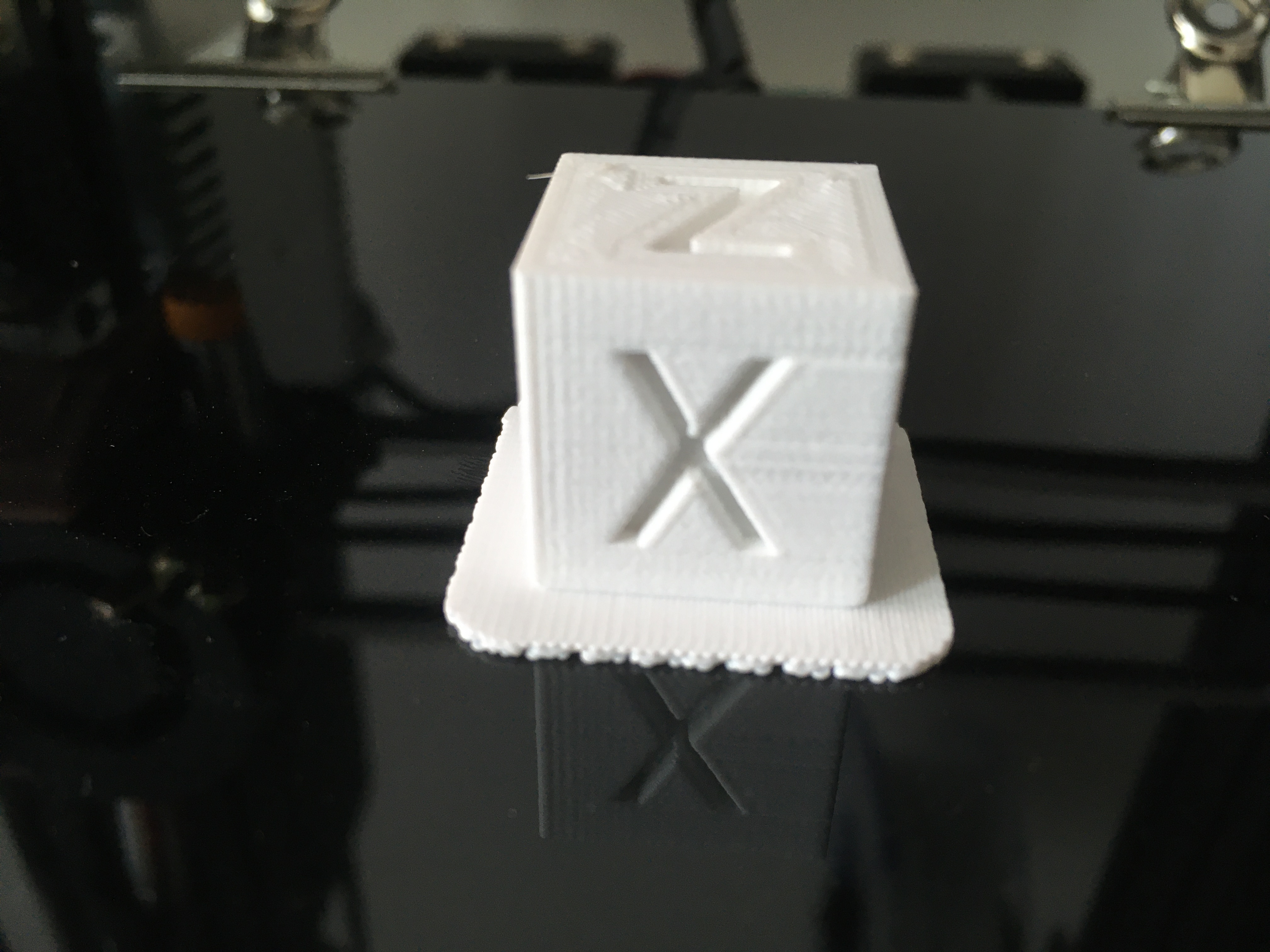

큐브 바닥면이 확실하게 래프트 상단과 딱 붙어있습니다.





출력물을 떼어냈는데 큐브보다 바닥에 래프트가 먼저 떨어질 정도로



큐브의 바닥면이 래프트 상단면과 안착이 잘 되어 있습니다.

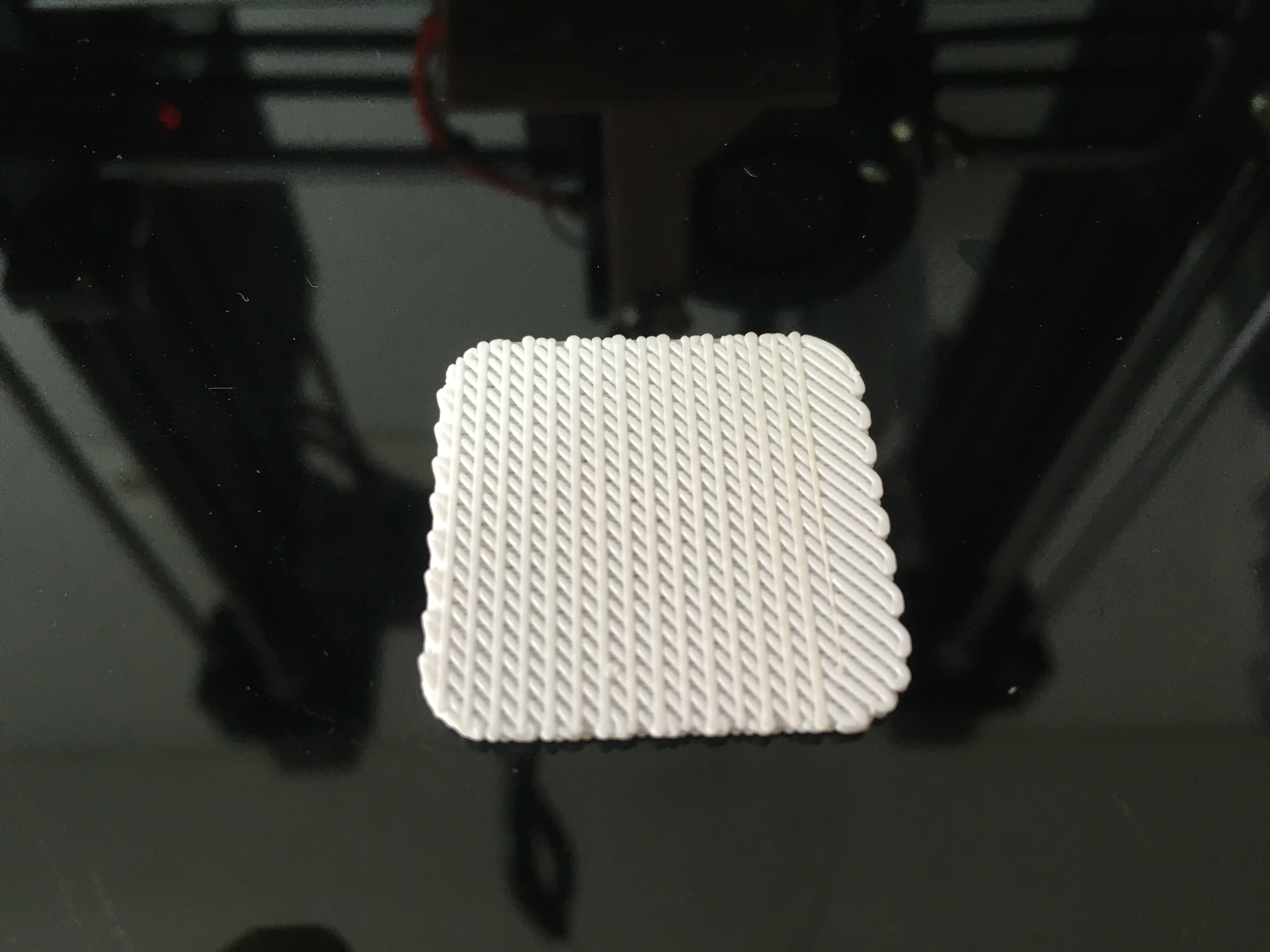

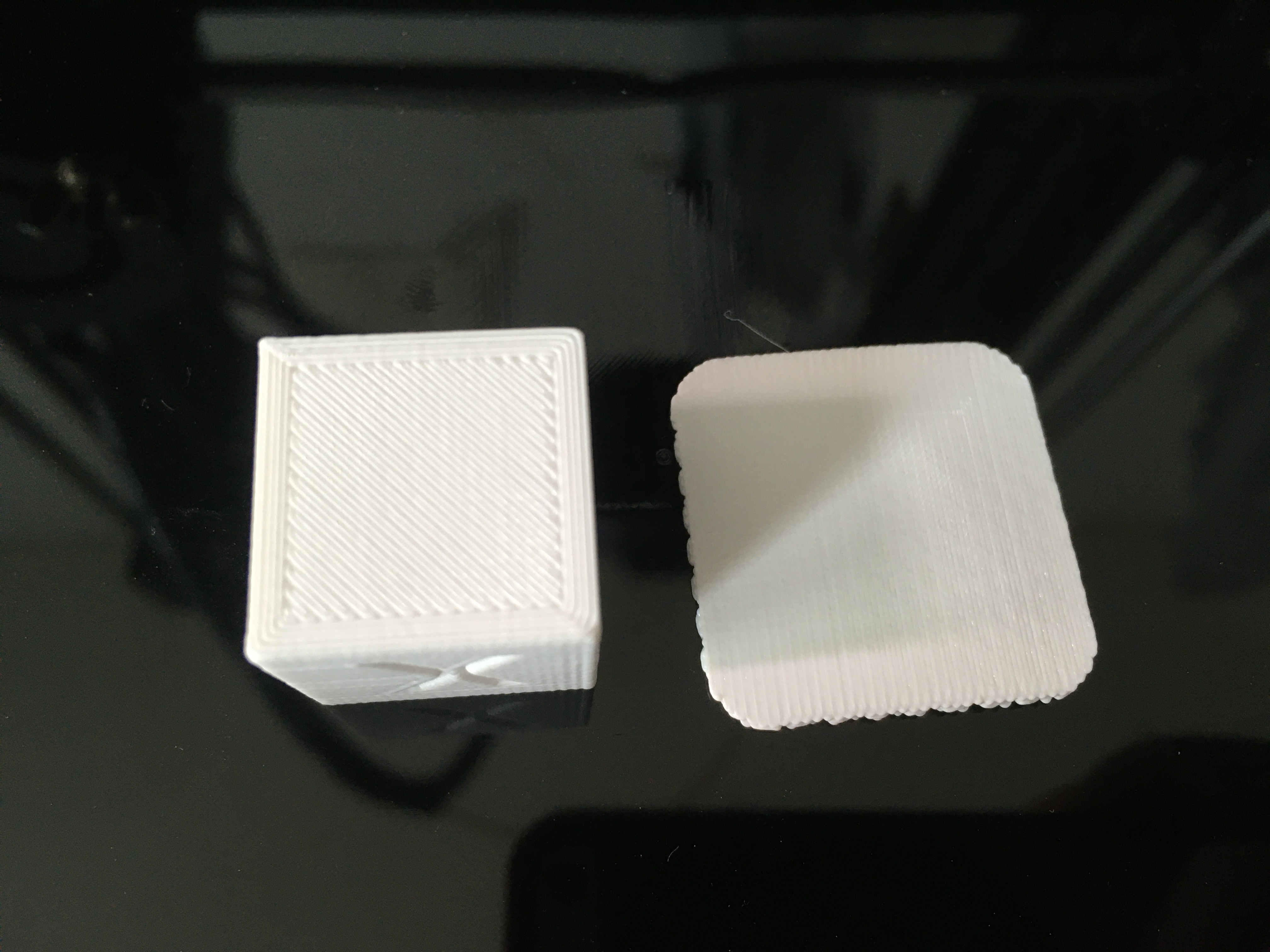

큐브와 래프트면을 떼어냈습니다.





바닥면이 고르게 잘 출력된 것이 보이시나요?





확실히 에어갭을 줄였을 때 바닥면 안착이 잘 된 것을 확인하실 수 있습니다.



솔직히 큐라를 사용하면서도 안착은 시트 상태가 괜찮고 바닥면 레벨이 잘 되어 있으면,



큰 문제가 없다고 생각했었는데, 이번 출력을 통해서 이렇게 래프트와 모델 사이에도



갭을 설정 할 수 있다는 것을 알게되었습니다!



혹시 저처럼 래프트만 바닥에 깔면 모델의 바닥면의 상태가 좋지 않으신 분은



100% 래프트 에어갭 설정값의 문제입니다!

꼭 설정에 들어가서 래프트 에어갭 항목을 활성화하셔서 확인해보세요!
