안녕하세요. KM입니다!

어제에 이어서 나머지 기능들을 설명드리겠습니다.



1. 모든 모델 다시 로드 (단축키 : F5)



빌드플레이트 위에 있는 모들 모델들을 다시 로드 시킬 때 사용합니다.

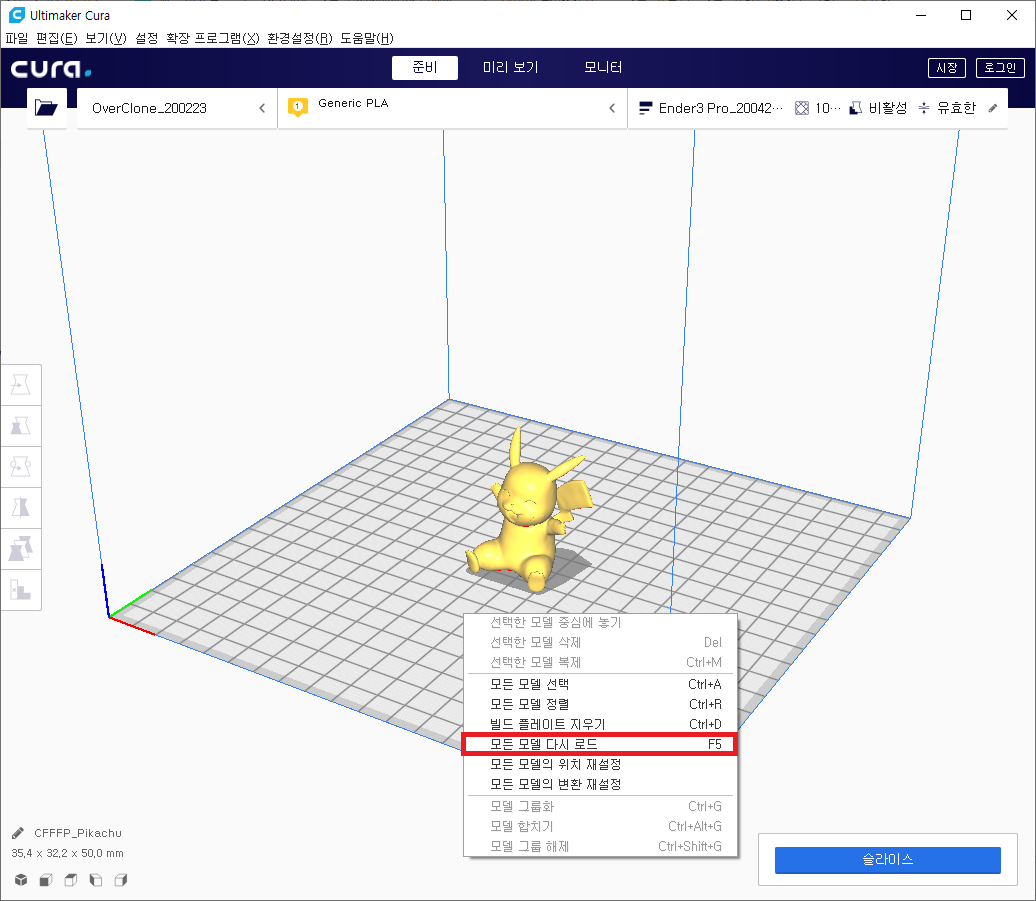

빌드플레이트 위에 있는 모델을 다시 로드시키기 위해서는 마우스 우클릭 후 [모든 모델 다시 로드]를



클릭하면, 모든 모델이 다시 로드됩니다.



다시 로드된다는 의미는 초기화로 인터넷에서 새로고침을 누르는 것과 동일한 역할을 합니다.





위치나 스케일 등은 그대로 유지가 되지만 모델을 다시 로드시켜 안정화시킵니다.





2. 모든 모델의 위치 재설정 (단축키 : 없음)



빌드플레이트 위 모델들의 위치를 다시 배열 할 때 사용합니다.



빌드플레이트 위에 있는 모델들의 위치를 다시 배치하기 위해

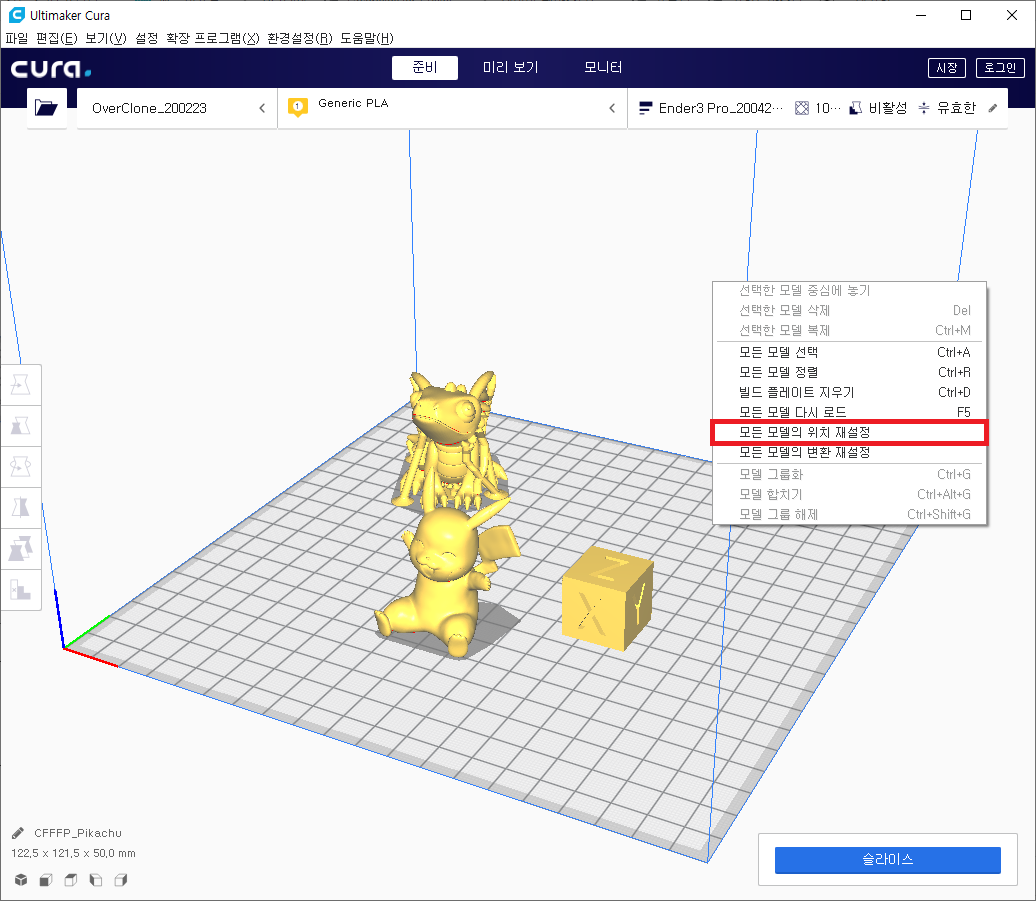

마우스 우클릭 후 [모든 모델의 위치 재설정]을 클릭하면 모든 모델이



빌드플레이트의 정 가운데인 X:0, Y:0, Z:0 지점에 모두 모이게 됩니다.



위치가 원점으로 재 설정이 되면 각 모델을 선택한 후 좌측에 움직임(T)을 이용해서



모델 위치를 수정할 수도 있고, 좌표 값을 입력해서 원하는 위치로 재 배치가 가능합니다.





3. 모든 모델의 변환 재설정 (단축키 : 없음)



모델의 변경된 스케일 및 위치를 초기화시킵니다.

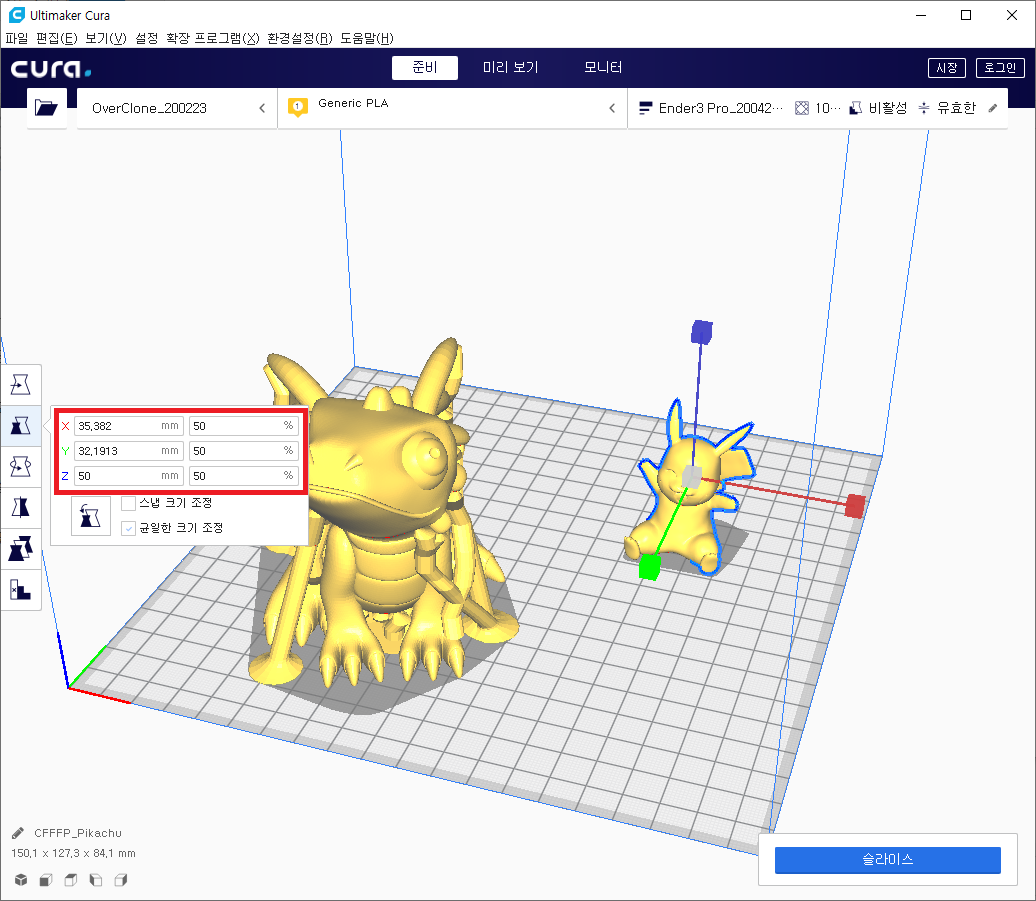

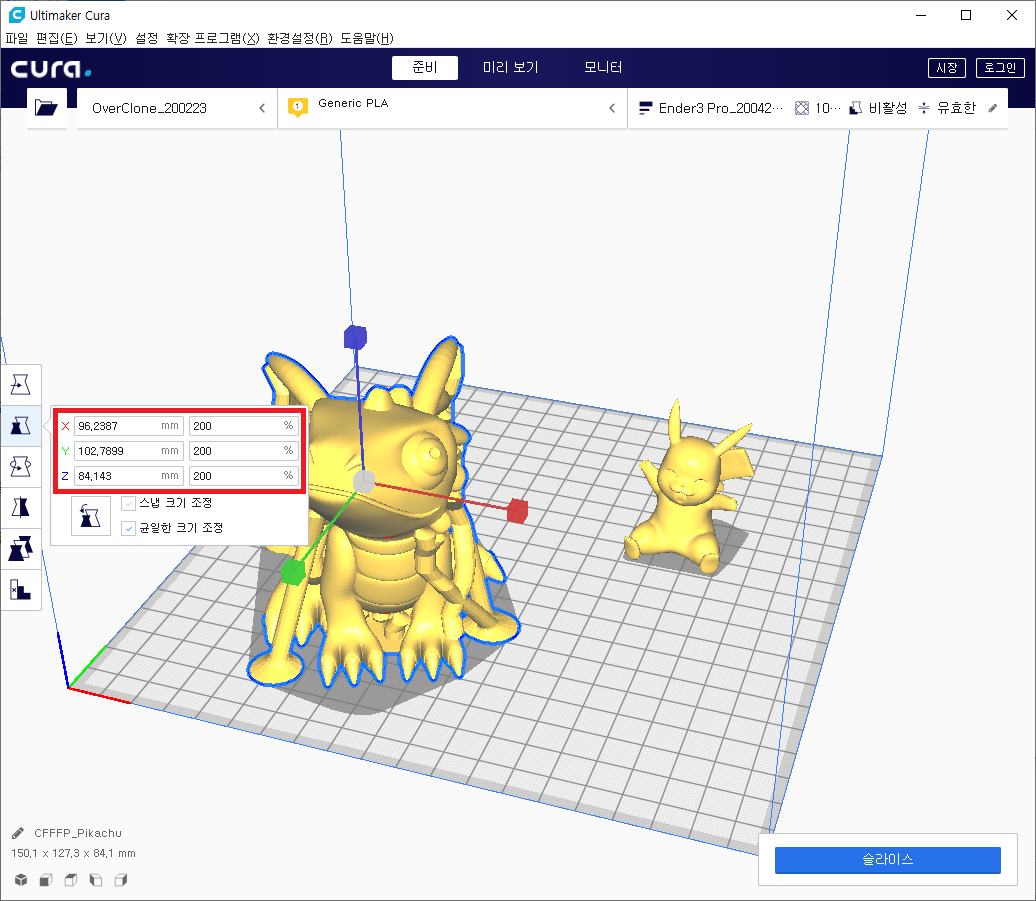

위 사진들을 보시면 작은 용 모델은 크기를 200% 확대 후 위치를 중앙에서 이동했고,



피카츄 모델은 크기를 50% 축소 후 위치를 중앙에서 이동시켜 두었습니다.





해당 모델들의 설정을 초기화하고, 빌드플레이트 중심으로 이동시키려면



마우스 우클릭 후 [모든 모델의 변환 재설정]을 클릭하시면

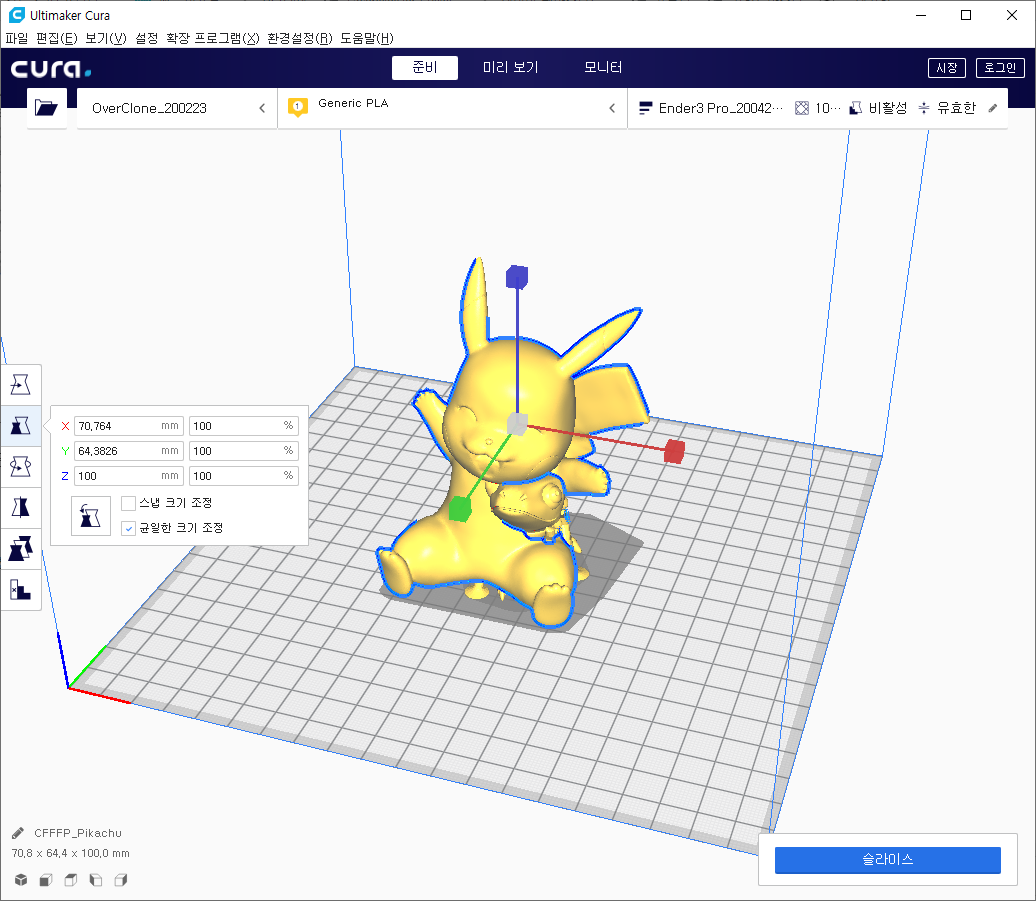

이런 식으로 설정이 초기화되면서 빌드플레이트 중앙으로 위치가 이동됩니다.





4. 모델 그룹화 (단축키 : CTRL + G)



선택한 다수의 모델을 그룹화해서 간격을 유지해서 이동 및 스케일 조절을 할 때 사용합니다.



해당 기능은 2개 이상의 모델을 선택했을 때 사용이 가능하며



그룹화된 모델은 하나의 모델로 인식되고,



그룹화된 모델끼리 일정 간격을 유지해서 이동을 할 때 사용하거나



동일하게 설정을 적용할 때 사용을 합니다.

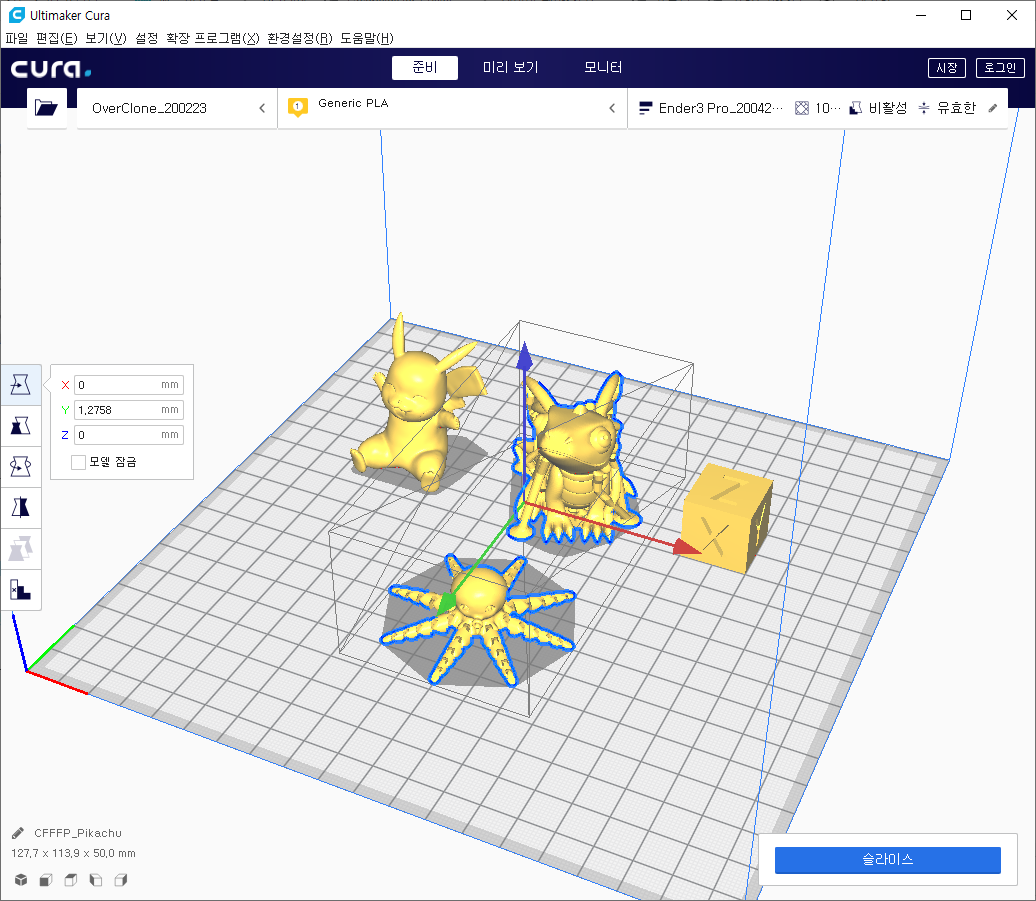

Shift 키를 누른 상태에서 문어와 용 모델을 선택한 후 마우스 우 클릭 후 [모델 그룹화]를



클릭하면, 위와 같이 박스가 표기되면서 두 모델이 고정됩니다.



그룹화를 하면 하나의 모델로 인식이 되기 때문에 그 상태 그대로 모델의 이동이 가능하며,



스케일 조정을 하면 그룹화된 2개의 모델이 동일하게 적용이 되는 것을 보실 수 있습니다.

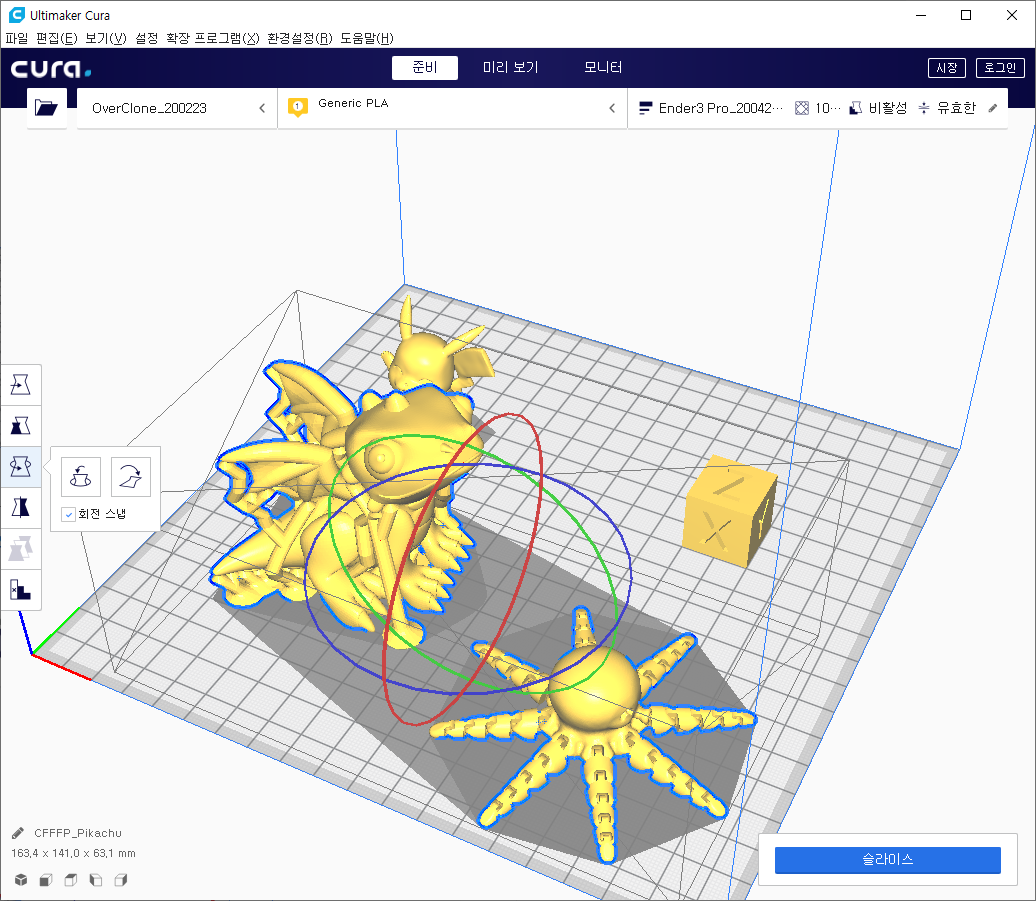

회전 및 대칭도 마찬가지로 하나의 모델로 인식이 되어 동일하게 적용이 됩니다.





5. 모델 그룹 해제 (단축키 : CTRL + Shift + G)



그룹화 된 모델의 그룹을 해제시킵니다.



그룹화된 모델의 설정 및 위치 이동이 끝나고 개별 설정이 필요할 때

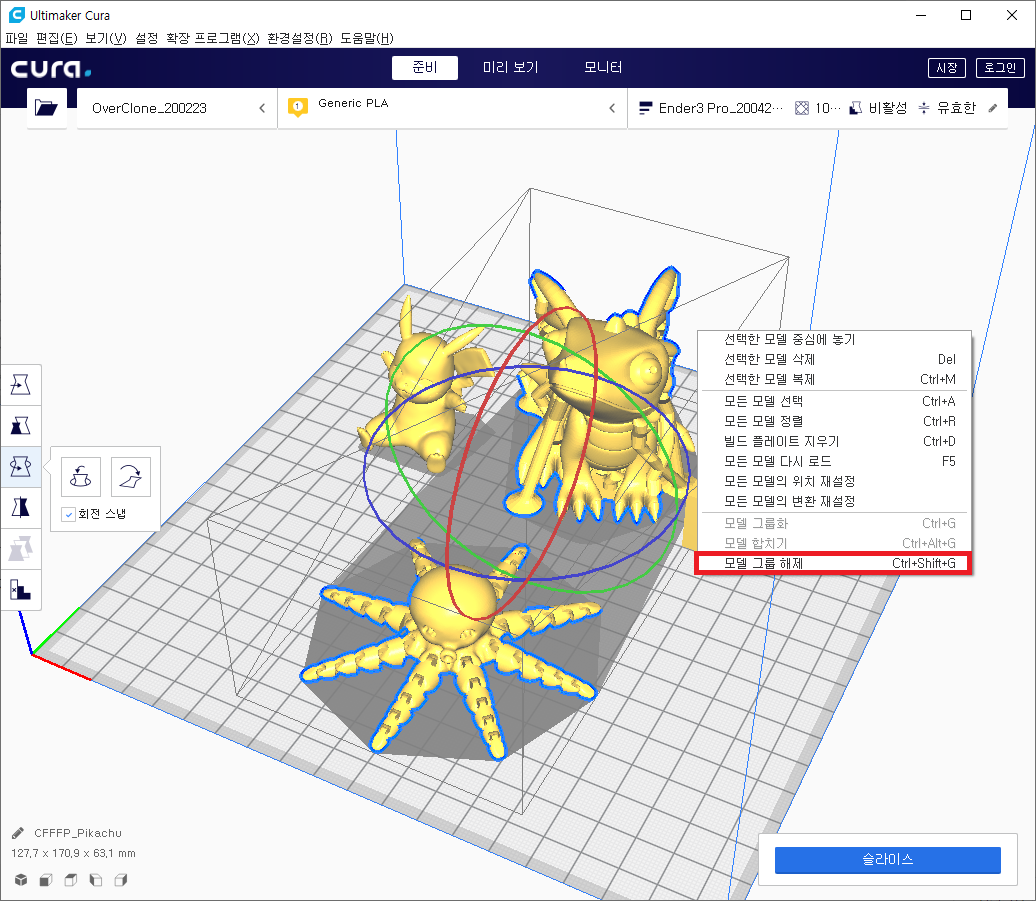

그룹화 된 모델을 선택하고 마우스 우클릭 후 [모델 그룹 해제]를 클릭하면,

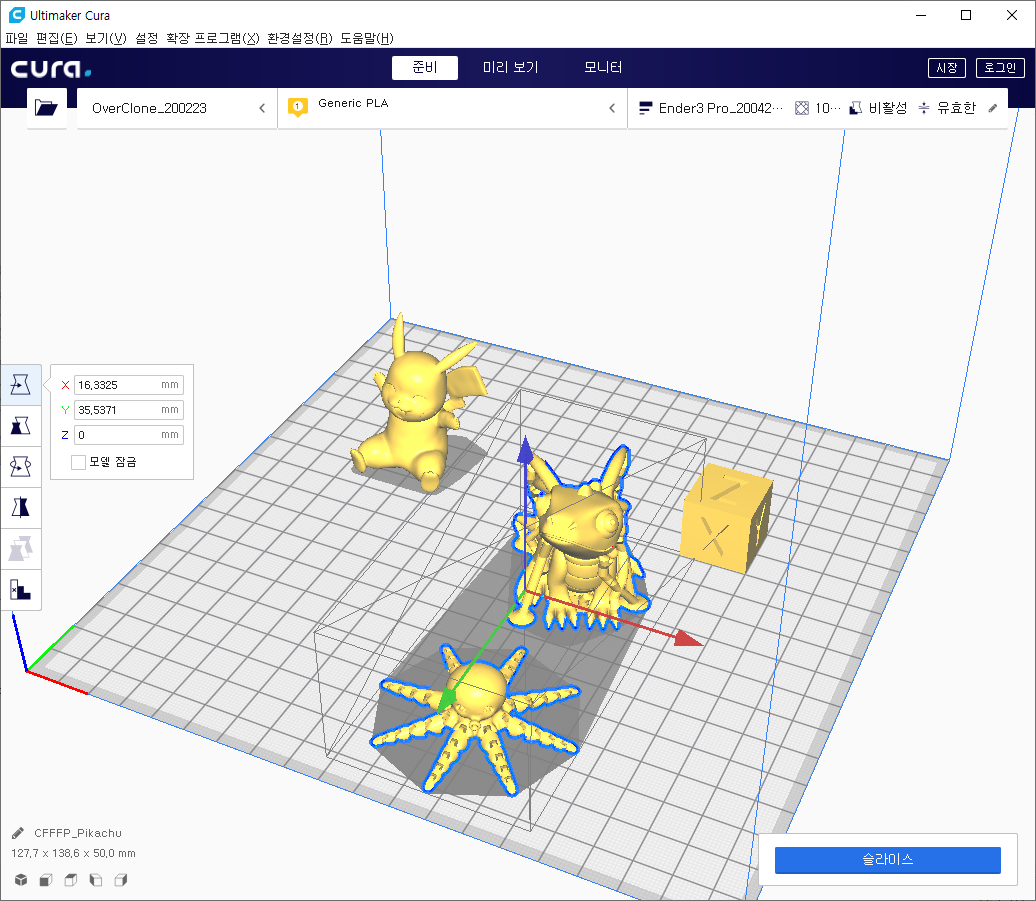

그룹화한 후에 옮겨진 위치와 설정을 유지한 채 그룹화가 해제되어서



개별로 이동 및 설정이 가능합니다.



오늘 설명한 기능들을 영상으로 천천히 보여드리도록 하겠습니다.
