[큐라 기능] 수평확장 기능 사용하기

[큐라 기능] 수평 확장 기능 사용하기





안녕하세요. KM입니다!

오늘은 큐라 기능 중에 수평 확장에 대해 알려드리겠습니다.



수평 확장은 제가 에펠탑을 출력할 때도 사용을 했었는데,



간단하게 말해서 모델의 크기를 수평으로 늘리고 줄이는 기능이며



수평 확장 기능은 큐라에 외곽 설정에 들어가면 설정을 할 수 있습니다.



이해를 돕기 위해 수평 확장 값을 바꿔서 사각 큐브를 출력해봤습니다.

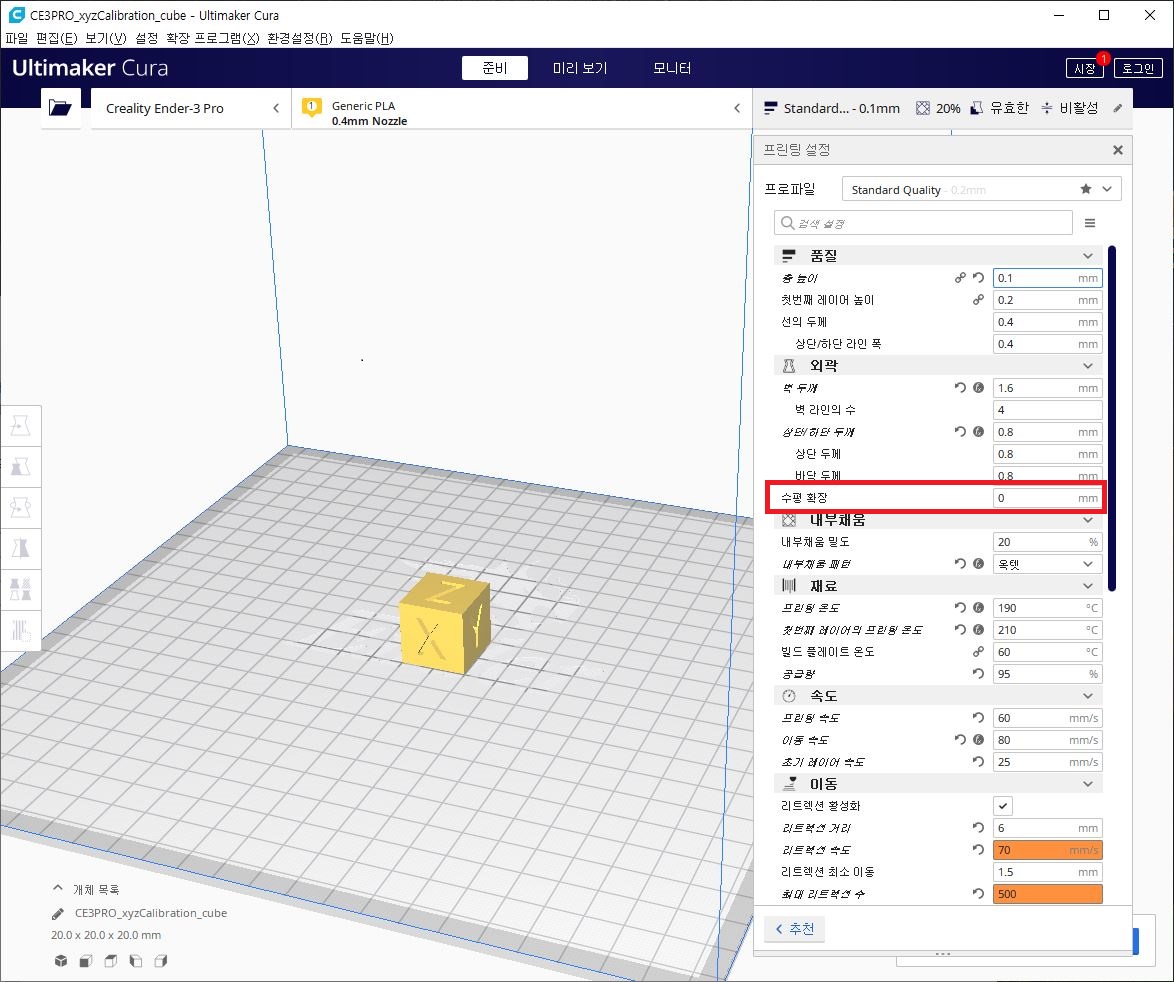

1. 수평 확장 기능 미적용

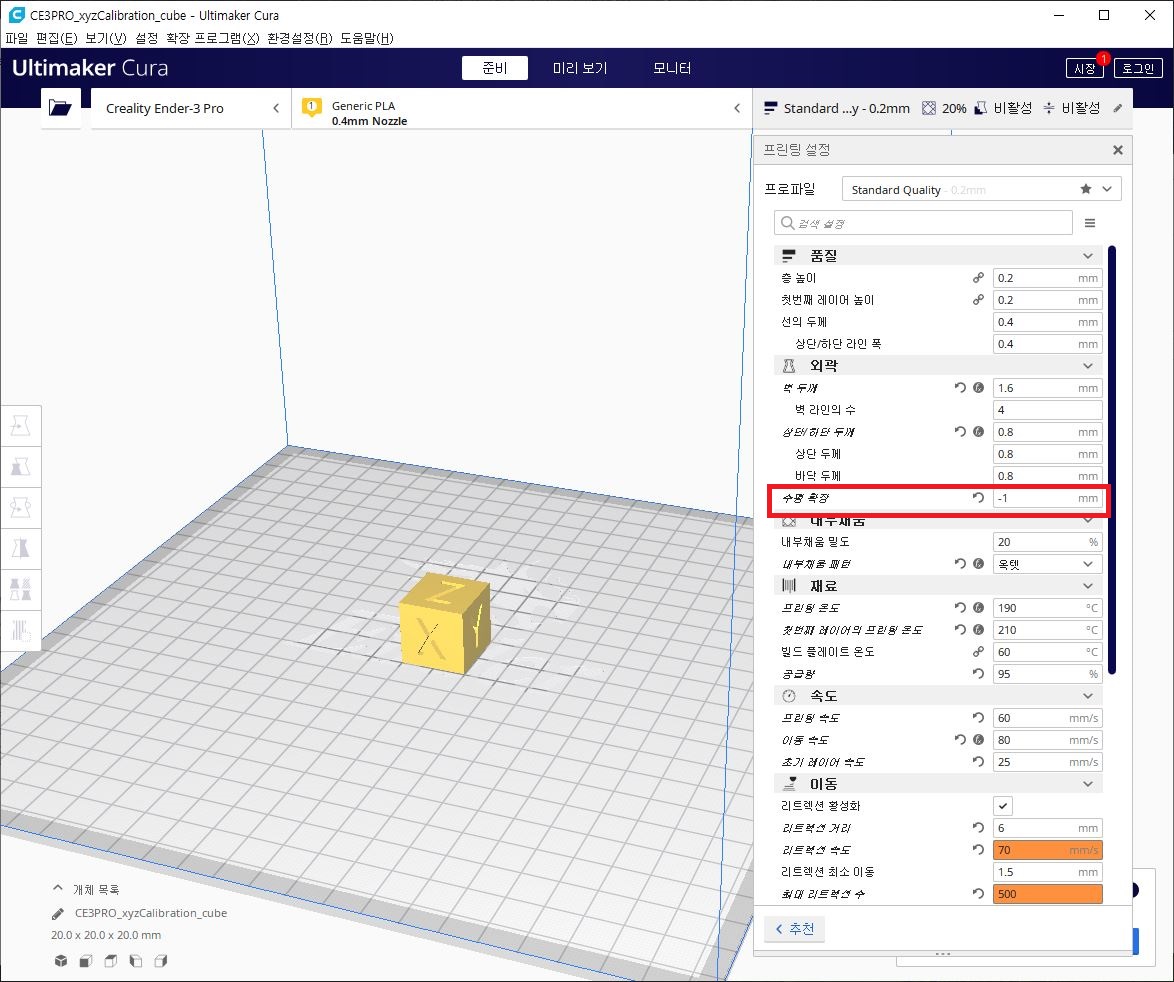

2. 수평확장 -1 적용

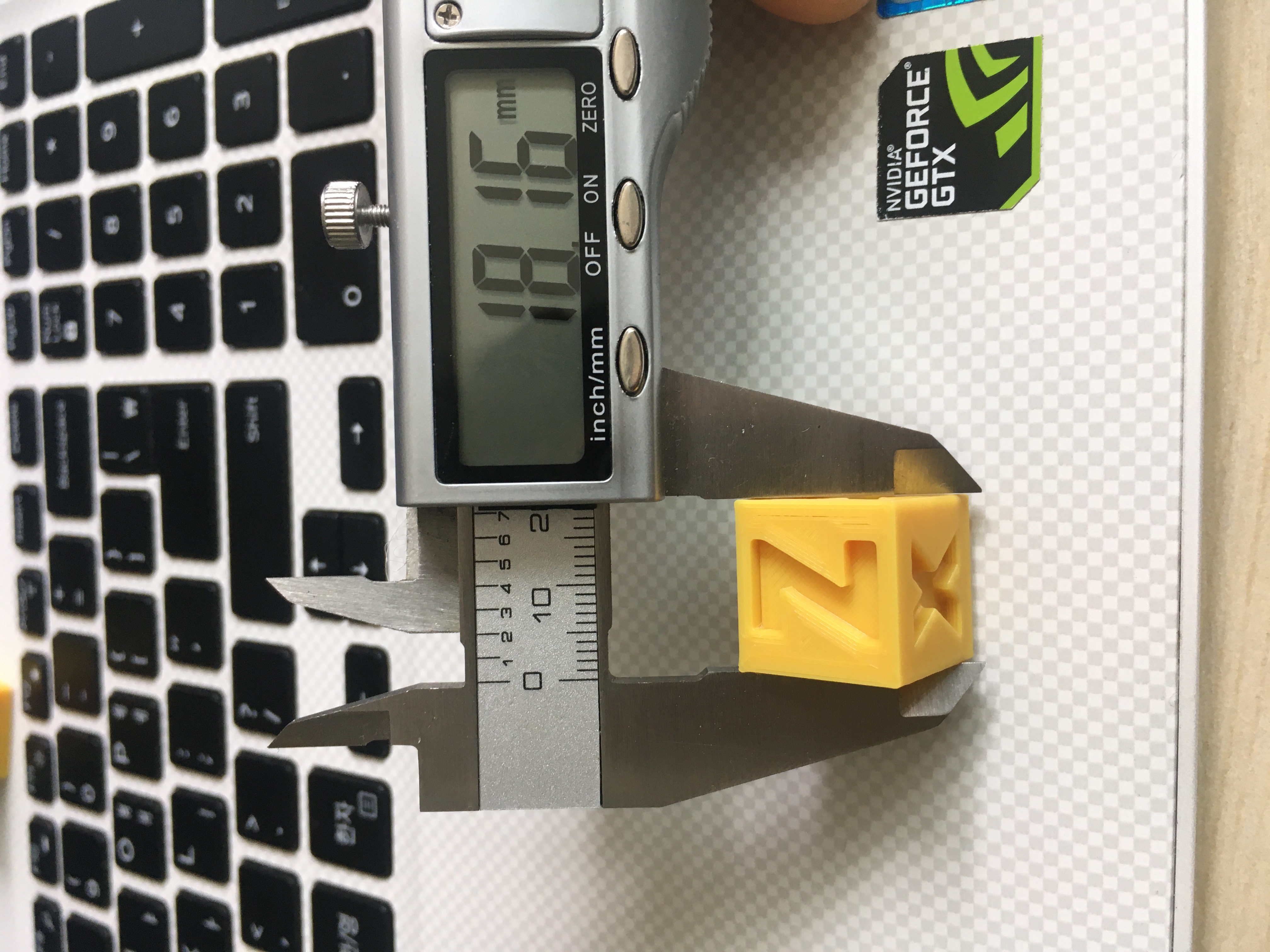

수평 확장에 -1을 넣으면 폭이 20mm에서 편측으로 각각 -1씩 줄어들어서 18mm가 되고,



내부 문자는 홀(구멍)로 인식해서 편측으로 각각 +1씩 늘어난 것을 볼 수 있습니다.



★



3. 수평 확장 +1 적용

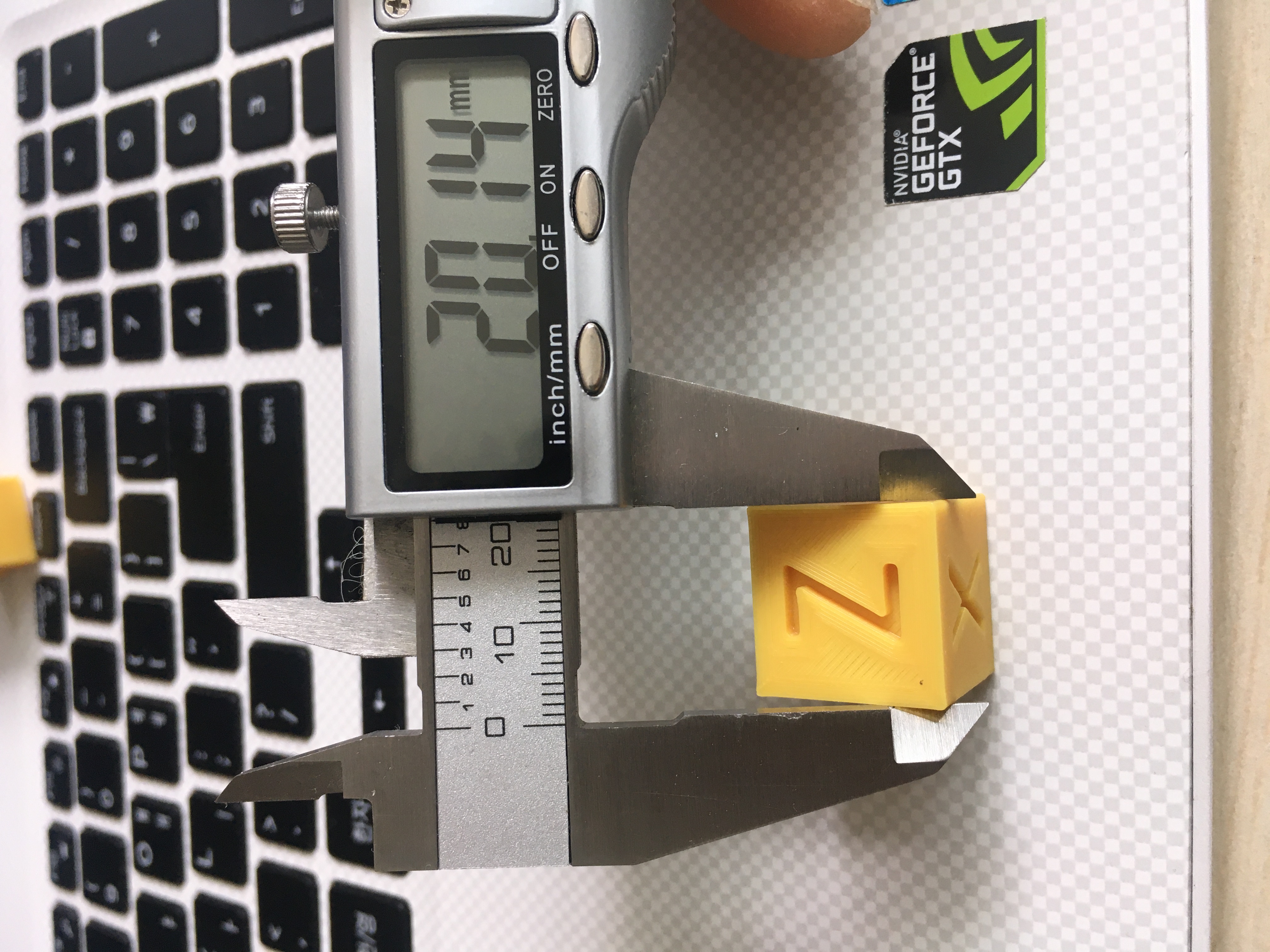

반대로 수평 확장에 +1을 넣으면 폭이 20mm에서 편측으로 각각 1mm씩 늘어나서 22mm가 되고,



내부 문자는 완전 축소가 되어서 사라진 것을 볼 수 있습니다.



큐브 출력 테스트로 봤을 때 수평확장 값을 플러스, 마이너스 값을 입력하면



외곽 사이즈와 내부 홀 사이즈는 반대로 적용이 되는 것을 알 수 있습니다.



추가로 확실한 테스트를 위해서 인벤터로 사각형에 홀을 그려서 출력 후 비교해 봤습니다.



외곽 사이즈 20mm에 내부 지름 10mm 홀을 그려서 출력합니다.





수평 확장을 적용하지 않았을 때는 공차를 감안해서



외곽 사이즈 약 20mm, 내부 홀 지름 10mm에 거의 비슷한 값이 나옵니다.

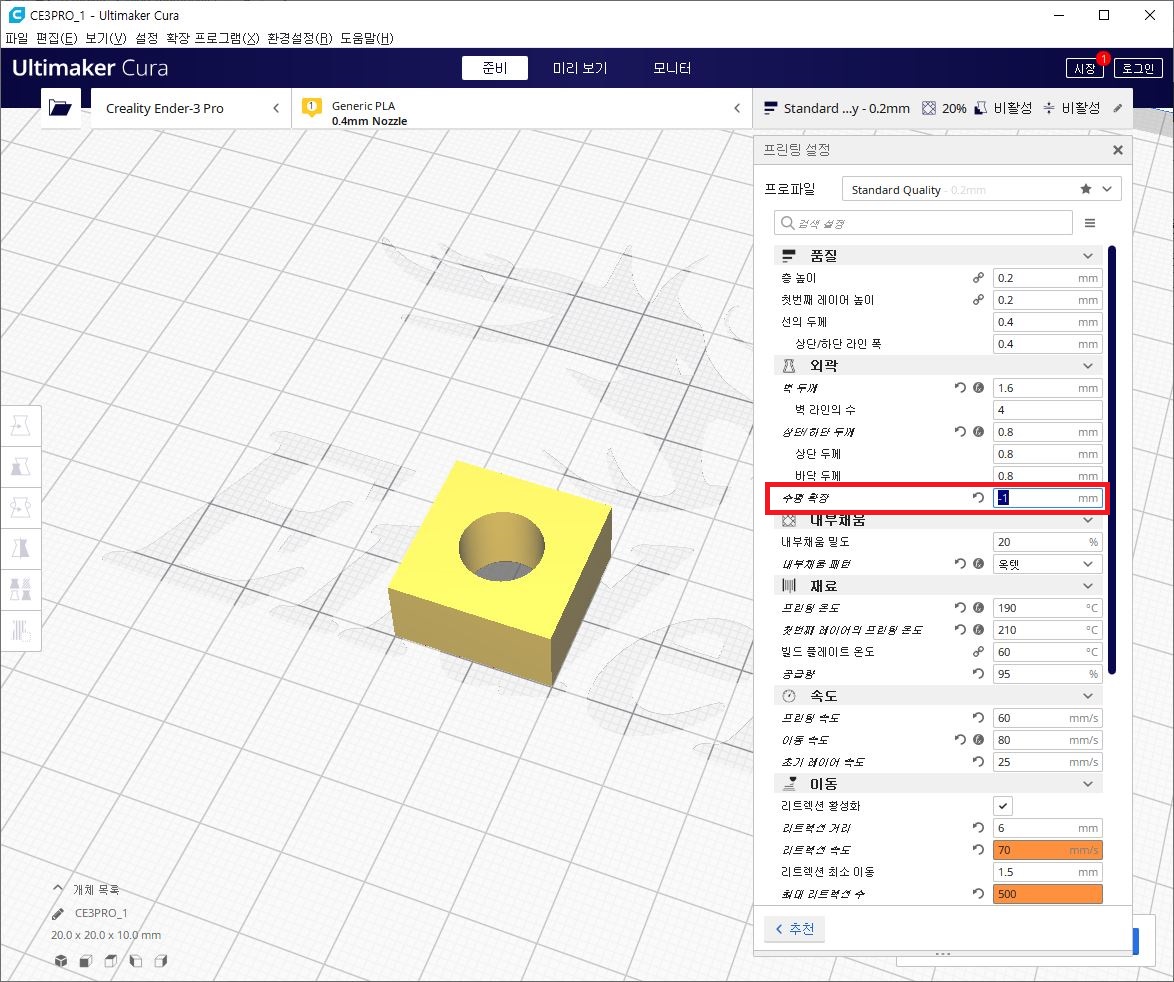

이번에는 수평 확장 값을 -1로 적용을 하면



외곽 사이즈는 20mm에서 편측으로 각각 -1mm씩 줄어들어 18mm가 되고,



내부 홀은 10mm에서 편측으로 각각 +1씩 늘어나서 지름이 12mm가 되어야 합니다.



실제 출력한 모델의 값을 확인해 보겠습니다.



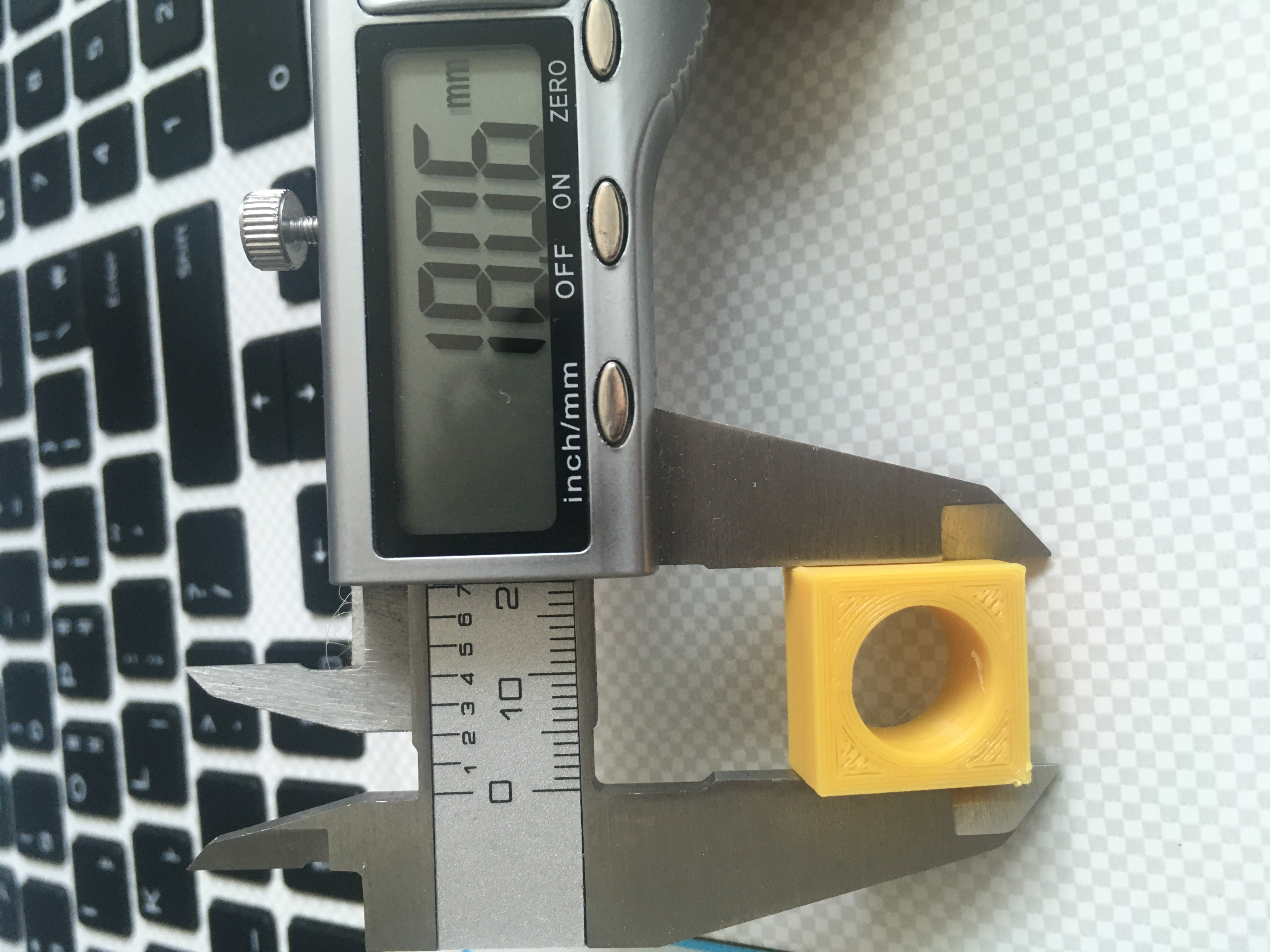

오늘은 수평 확장에 대해 알아보고 실제 테스트 출력을 통해 확인을 해봤습니다.



수평확장 기능을 이용하면 모델 사이즈를 수정할 때



설계 프로그램을 이용하지 않고 큐라만으로 간단히 수정을 할 수 있고,



부품 끼워 맞춤을 할 때 같은 사이즈로 설계를 한 후에 수평 확장 기능을



이용하여 출력을 하면 더 편하게 공차를 맞출 수 있을 것 같습니다.
