엔더3 프로 레이저 각인기 범위 찾기





안녕하세요. KM입니다!



엔더3 프로 레이저 각인기 테스트 글을 올리면서



가장 먼저 했던 일이 각인의 중심을 찾는 일이고,



다음으로 레이저 출력 세기에 대한 포스팅을 작성하려고 했는데



테스트를 해보려고 생각해보니 더 중요한 한 가지가 남아있었습니다.



바로 각인기의 출력 범위를 알아내는 일입니다.



저는 단순히 엔더3 프로 3D 프린터의 출력 범위가 230 X 230이기 때문에



당연히 레이저 각인기의 출력 범위도 230 X 230 이라는 착각을 하고 있었습니다.



아래 사진을 보시죠.





레이저 각인기로 각인을 할 수 있는 범위가 노즐과 레이저 각인기 포인트의 거리 차이만큼



아래쪽(Y 마이너스 방향)으로 이동되기 때문에 각인할 수 있는 범위가 줄어들고,





만약 Y축 좌표를 잘못 입력하게 되면 레이저 각인기 포인트가 베드 밖으로 나가버려서



기계나 책상을 태워버릴 수 있기 때문에 전체 각인 범위를 알아내는 일이 우선입니다.

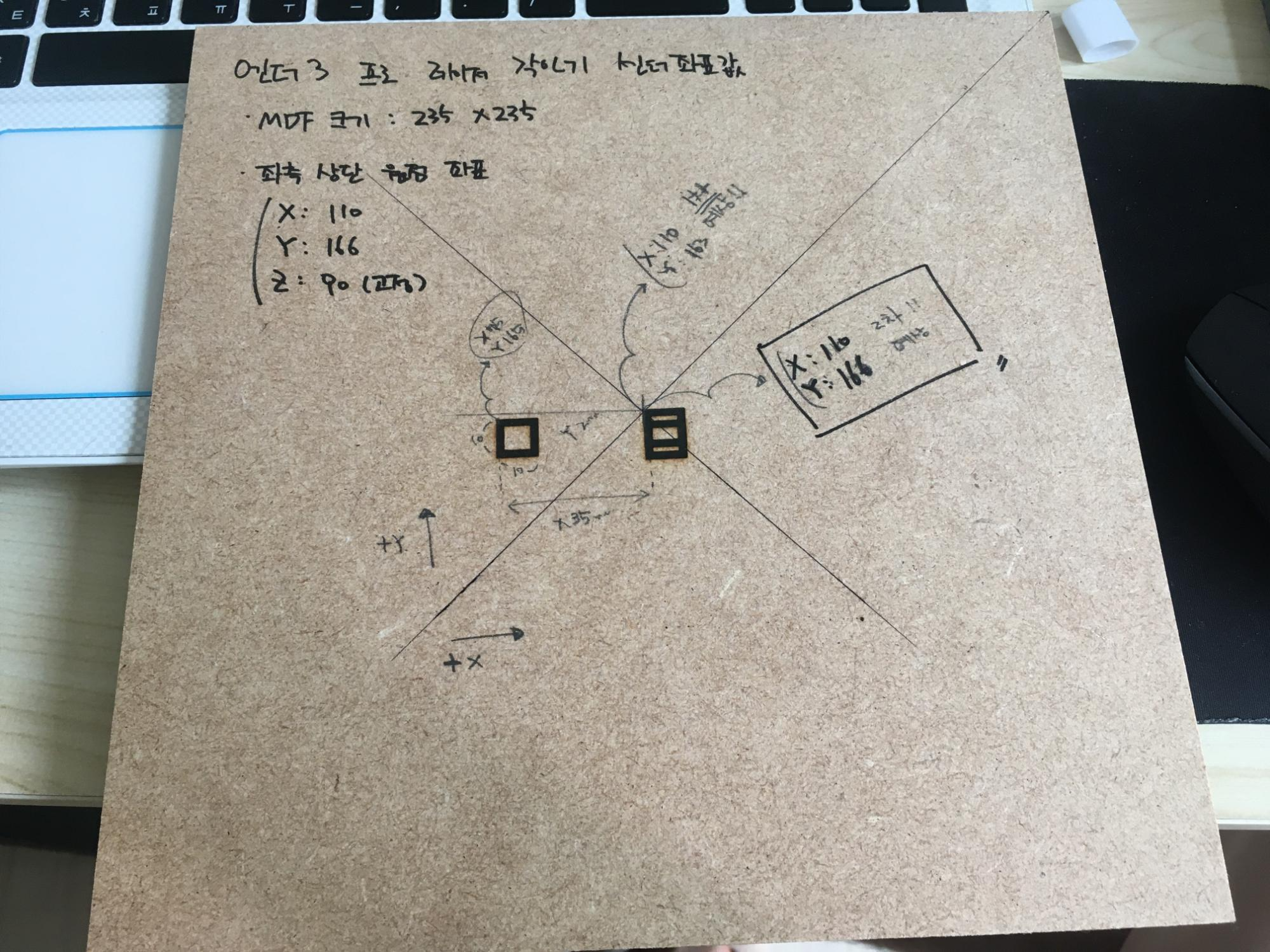

이전에 센터 좌표값 찾기 테스트에서 얻은 중심 좌표를 바탕으로



동일한 정사각형(10X10mm) 각인으로 테스트를 진행했습니다.

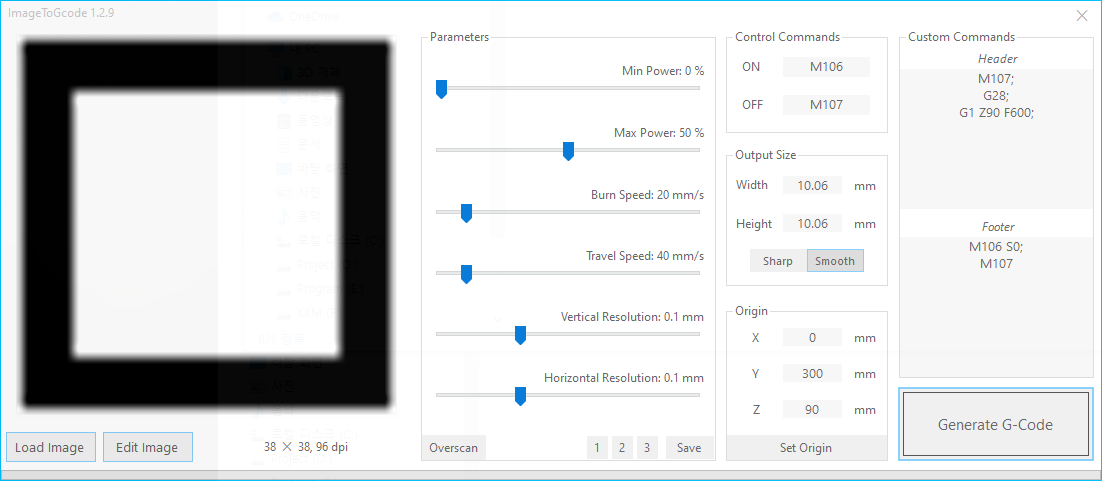

좌측 최상단 좌표값을 찾기 위해 X : 0, Y : 300이라는 값을 입력하면,



프린터 자체 내부 프로그램에서 리미트를 걸어놨기 때문에 한계값에서 각인을 실시하므로



중심에서 좌측 최상단까지의 X, Y 거리 값을 알 수 있습니다.



그런데! 우측 최하단 좌표값을 찾을 때는 정말 조심해야 합니다!

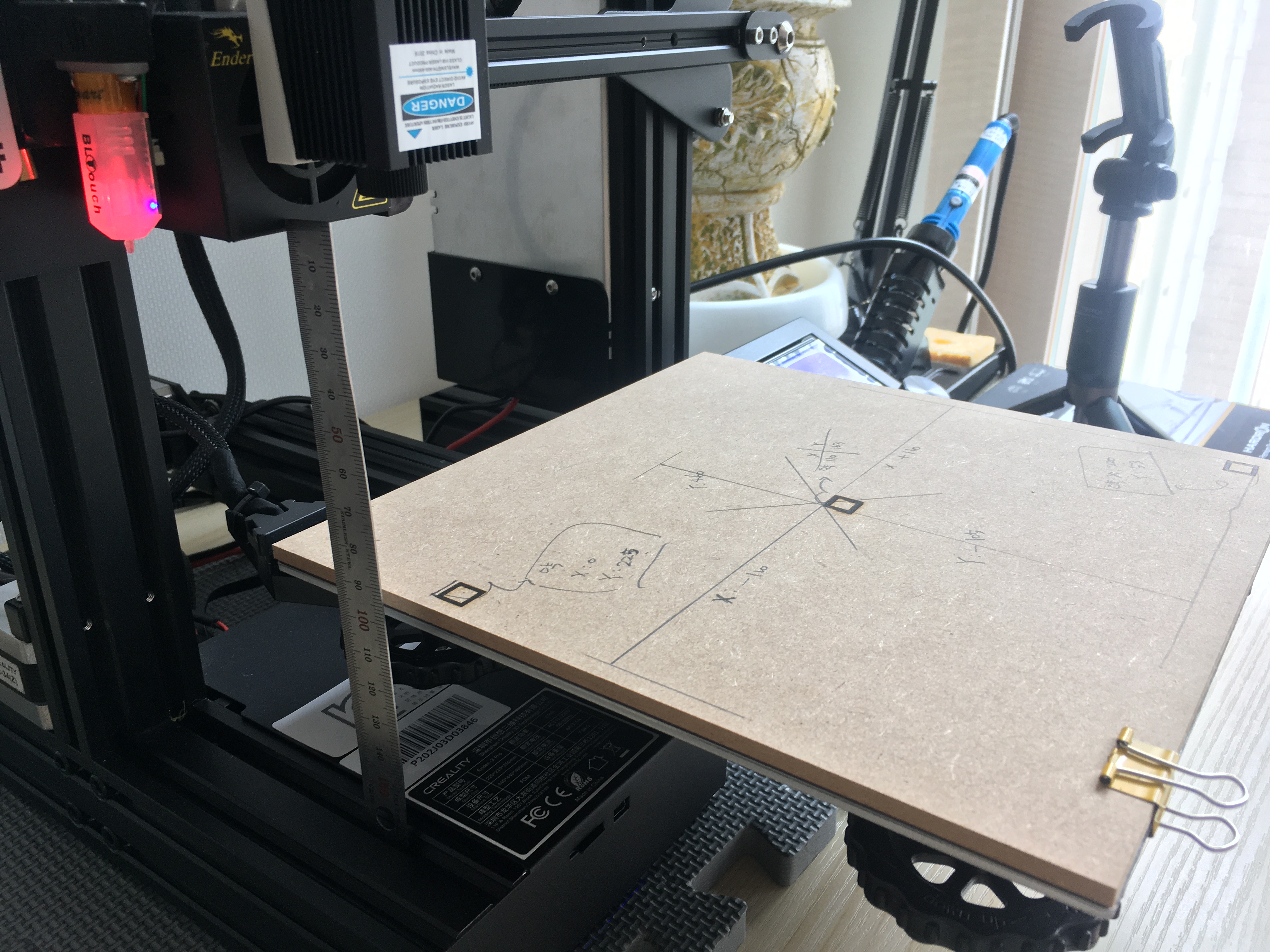

레이저 각인기의 헤드가 노즐보다 아래로 약 50mm 정도 내려와 있기 때문에



좌측 최상단 좌표값을 찾는 방법과 동일하게 우측 최하단 한계값을 넣어버리면



베드를 벗어나가서 레이저가 출사 되어서 기계나 바닥면을 태워버릴 수 있기 때문에



역으로 지난번 테스트에서 찾은 중심값으로 좌측 최하단 부위까지의 거리를



측정해서 출력을 진행하고, 1~2mm 정도 값을 수정하면서 좌측 최하단 좌표를 찾아야 합니다.

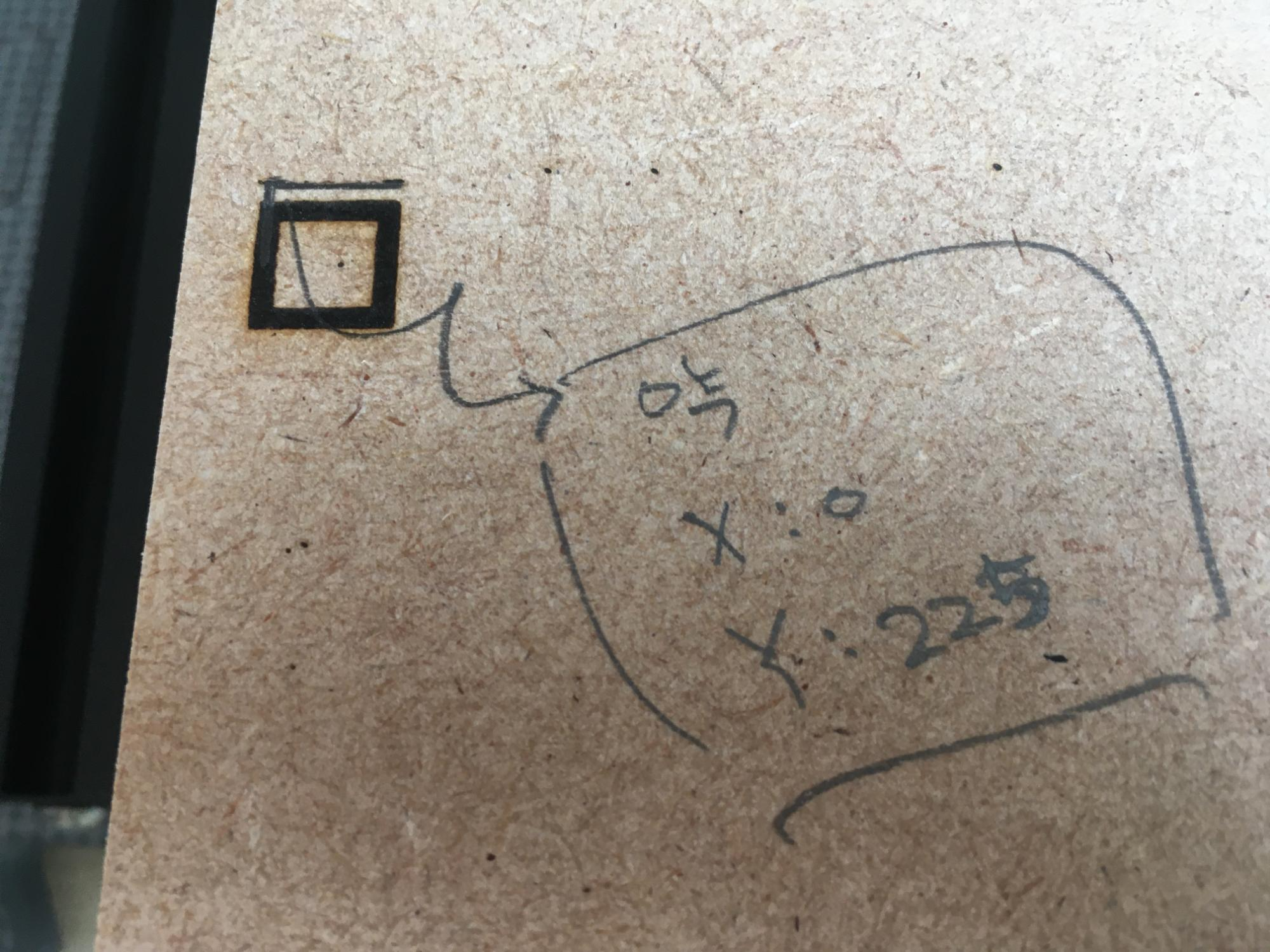

제가 찾은 좌측 최상단 좌표는 X : 0 / Y : 225 지점이었고,

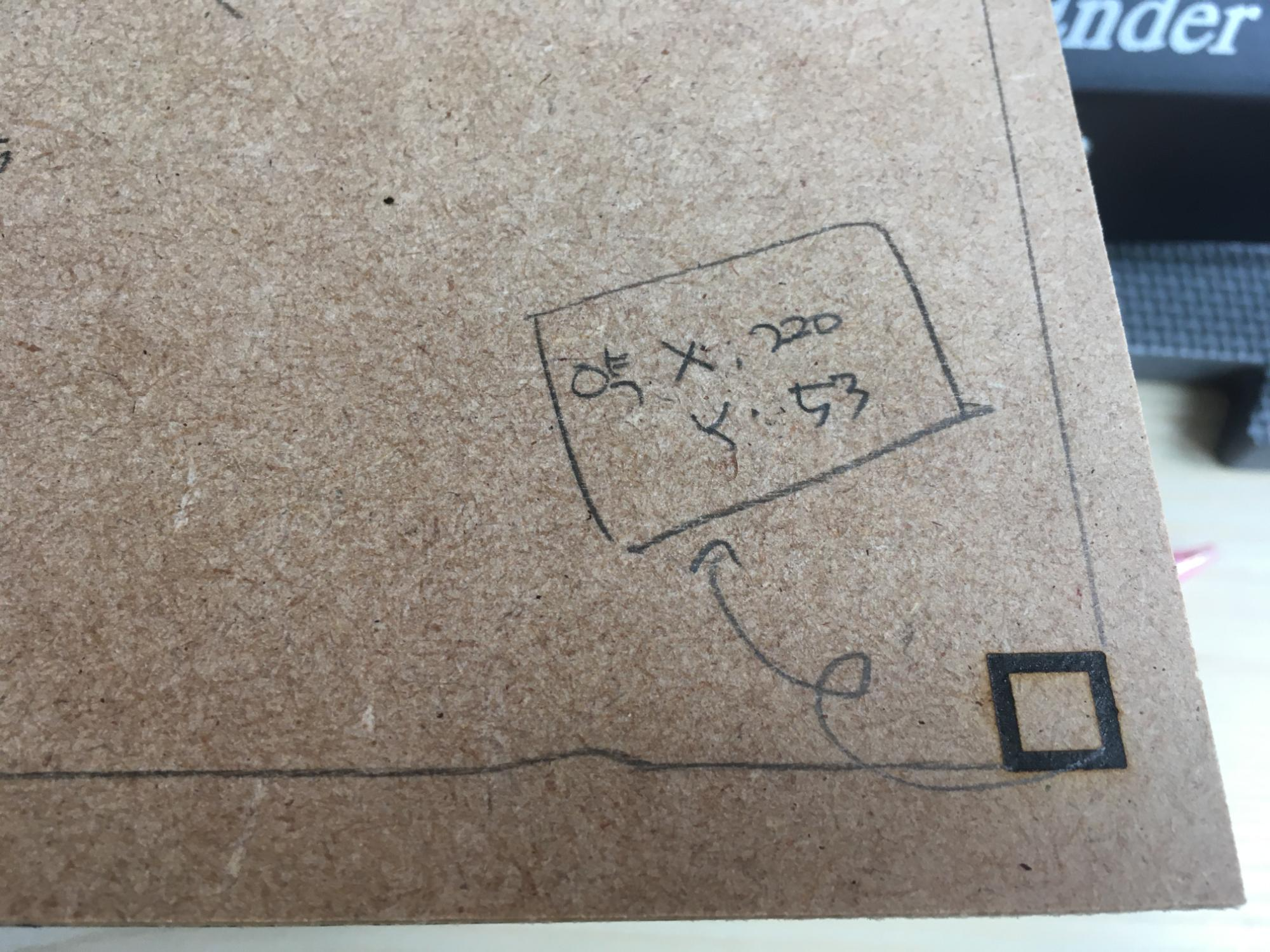

우측 최하단 좌표는 X : 220 / Y : 53이라는 값을 찾을 수 있었습니다.

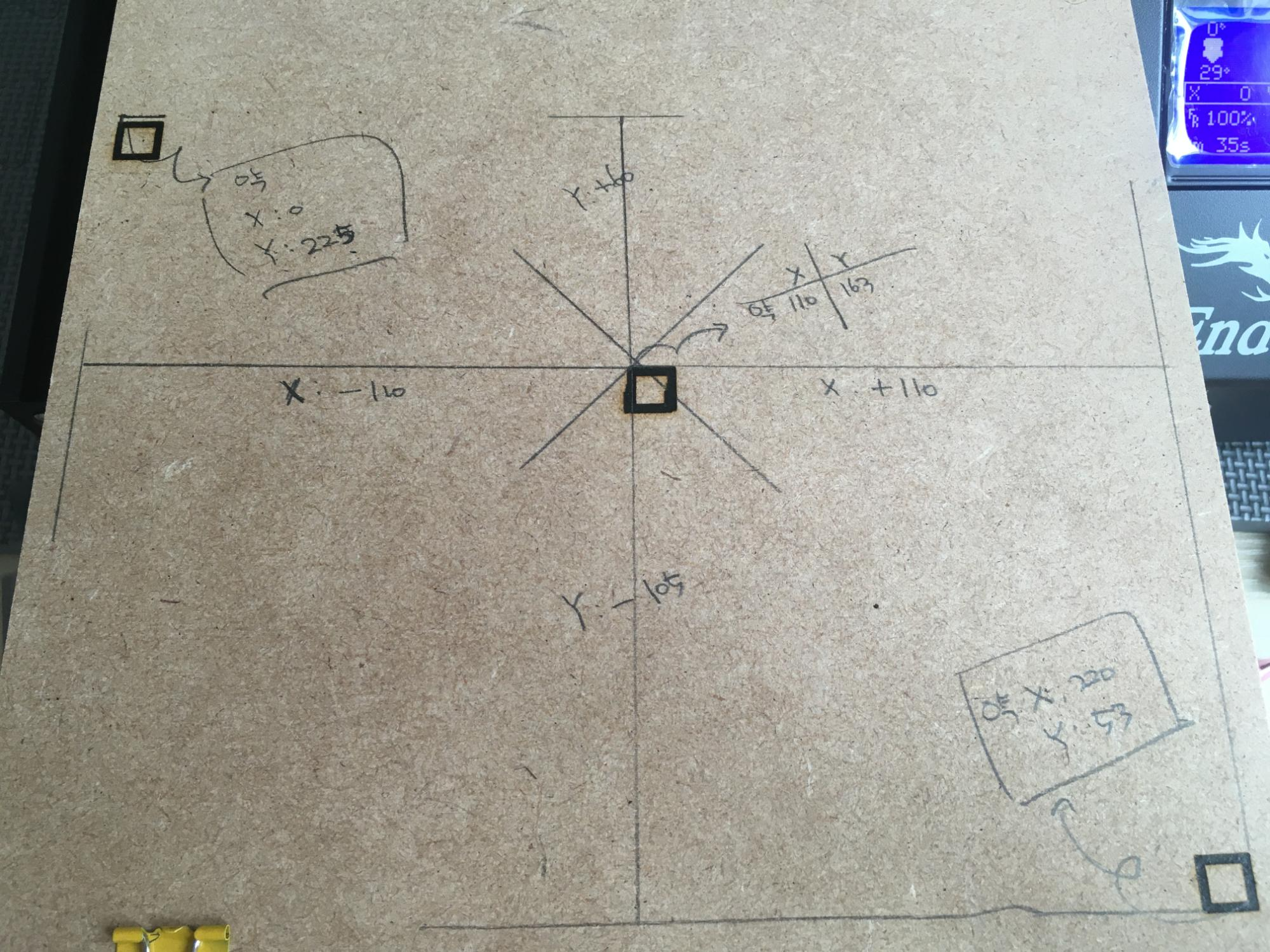

그리고 다시 MDF판에 센터 줄을 긋고, 중심 좌표가 맞는지 한번 더 출사를 해봅니다.



제가 찾은 중심값 X : 110 / Y :163에서 1~2mm 정도 약간 틀어진 것을 볼 수 있는데,



이것의 원인은 두 가지가 있는데,



첫 번째로 지난 테스트와 완벽히 동일한 곳에 MDF판을 정확이 놓지 못했던 것



두 번째로 레이저가 탈부착식인데 이것 역시 지난 테스트와 완벽하게 동일한 위치에



설치하지 못했던 것이 이유였습니다.





물론 1~2mm 정도로 큰 차이는 아니었지만, 정확한 각인을 위해서는 앞으로



출력을 진행하면서 기준을 잡고, 언제든 동일한 위치에 세팅이 가능하도록



방법을 강구해야 할 듯합니다!



이야기가 잠시 다른 곳으로 갔는데

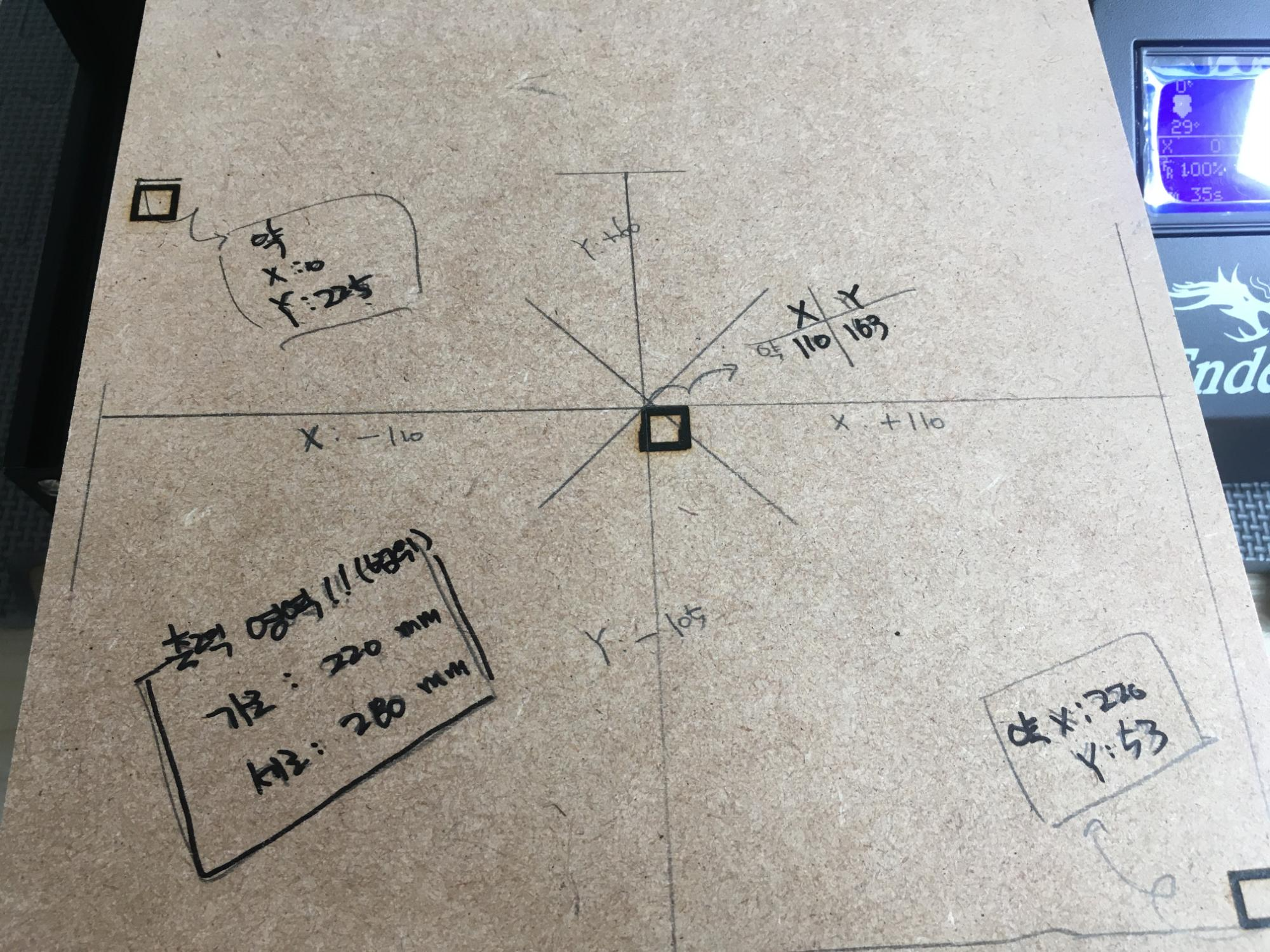

이렇게 중심에서 좌측 최상단, 우측 최하단까지의 거리를 측정하면



최종적으로 안전하게 레이저 각인을 할 수 있는 레이저 각인기 최대 각인 범위를 찾을 수 있습니다.



제가 찾은 엔더3 프로 레이저 각인기의 최대 각인 범위는 가로 220mm / 세로 280mm 정도가 됩니다.

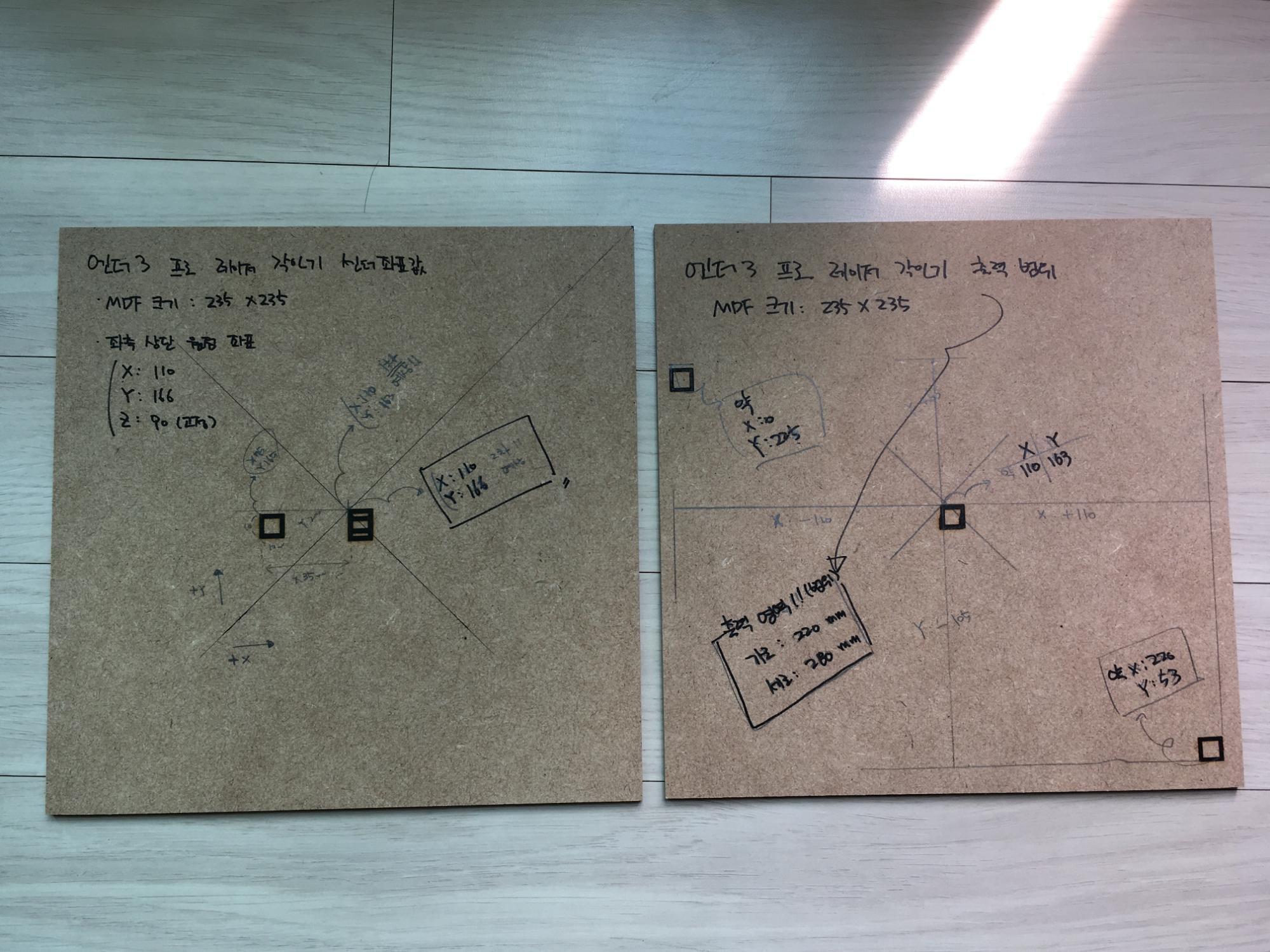

이제 지난번에 찾은 레이저 각인기의 중심 좌표와, 최대 출력 범위 (좌우측 최상 하단 좌표)를 찾았기 때문에



비로소 레이저 각인기 사용 전 기준을 잡을 것 같습니다.



현재 엔더3 프로를 사용하시는 분이라면 제가 찾은 값과 크게 차이는 없겠지만



베드에 나무를 놓는 위치 기준과 레이저 각인기의 고정 위치가 사람마다 다르기 때문에



조금의 차이가 생길 수 있습니다.



레이저 각인기 모듈을 함께 구매하셨다면 제 포스팅을 참고하셔서



꼭! 중심값과 최대 출사 범위를 가장 먼저 찾고 안전하게 사용하세요!
