엔더3 프로 레이저 각인기 중심 찾기 #1
안녕하세요. KM입니다!
오늘은 엔더3 프로 레이저 각인기의 중심을 찾는 방법에 대한 포스팅을 해보려고합니다.
현재 레이저 테스트 출사는 완료를 했는데, 빨리 해결해야 할 문제가 두 가지가 있습니다.
1. 레이저 각인기 중심 찾기
: 중심을 찾아야 원하는 위치에 원하는 크기로 각인이 가능
2. 레이저 각인기 출력 테스트
: 글 이외에 사진이나 그림을 각인할 때 선명하게 각인을 하기 위함
이 두가지 문제 중에서 첫 번째 레이저 각인기 중심 찾기입니다.

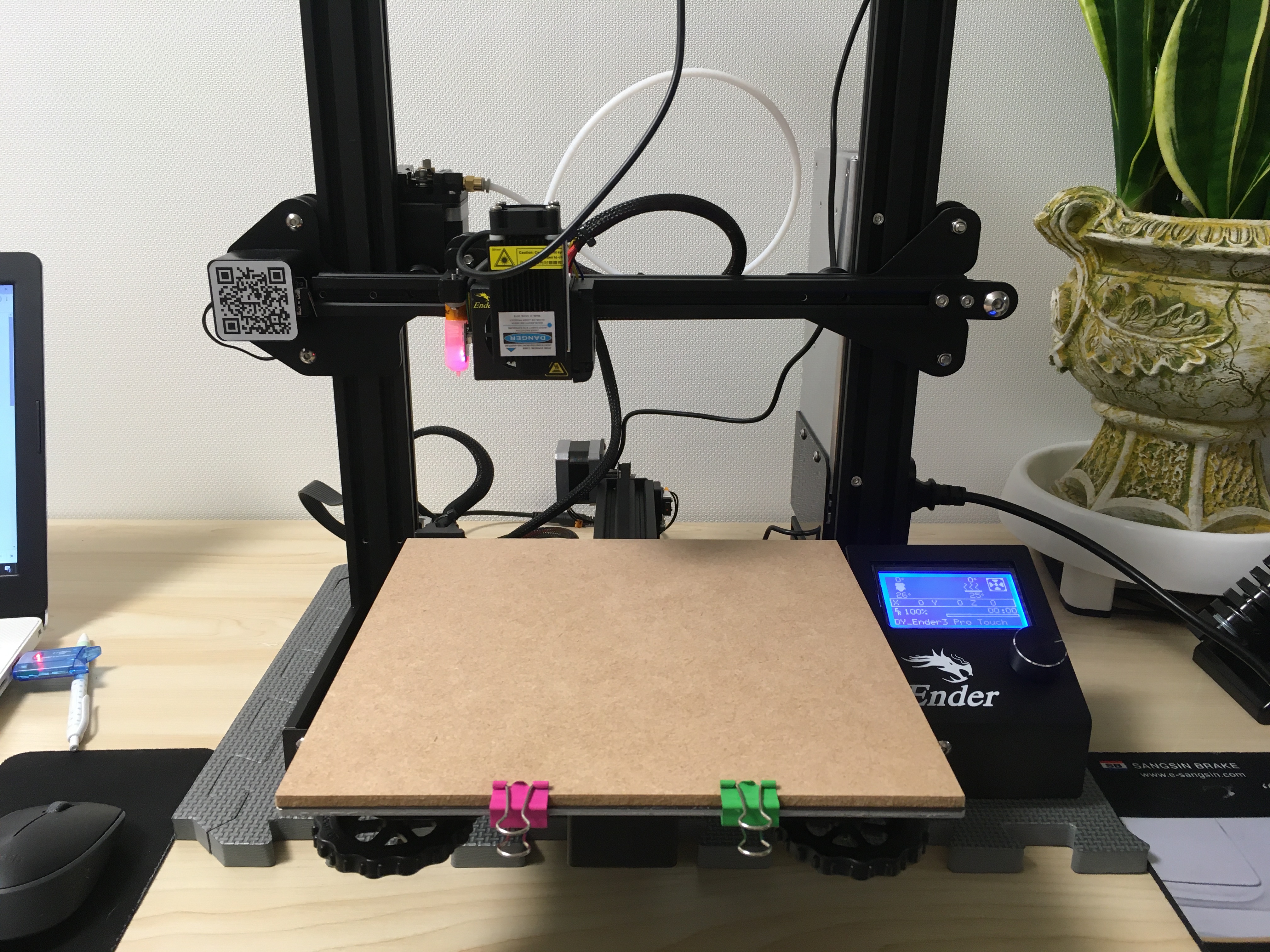

테스트를 위해 엔더3 프로 베드 크기에 맞춰서 MDF 합판 10장을 구매했습니다.
크기는 가로 X 세로 235mm로 금액은 장당 천 원에 구매했습니다.

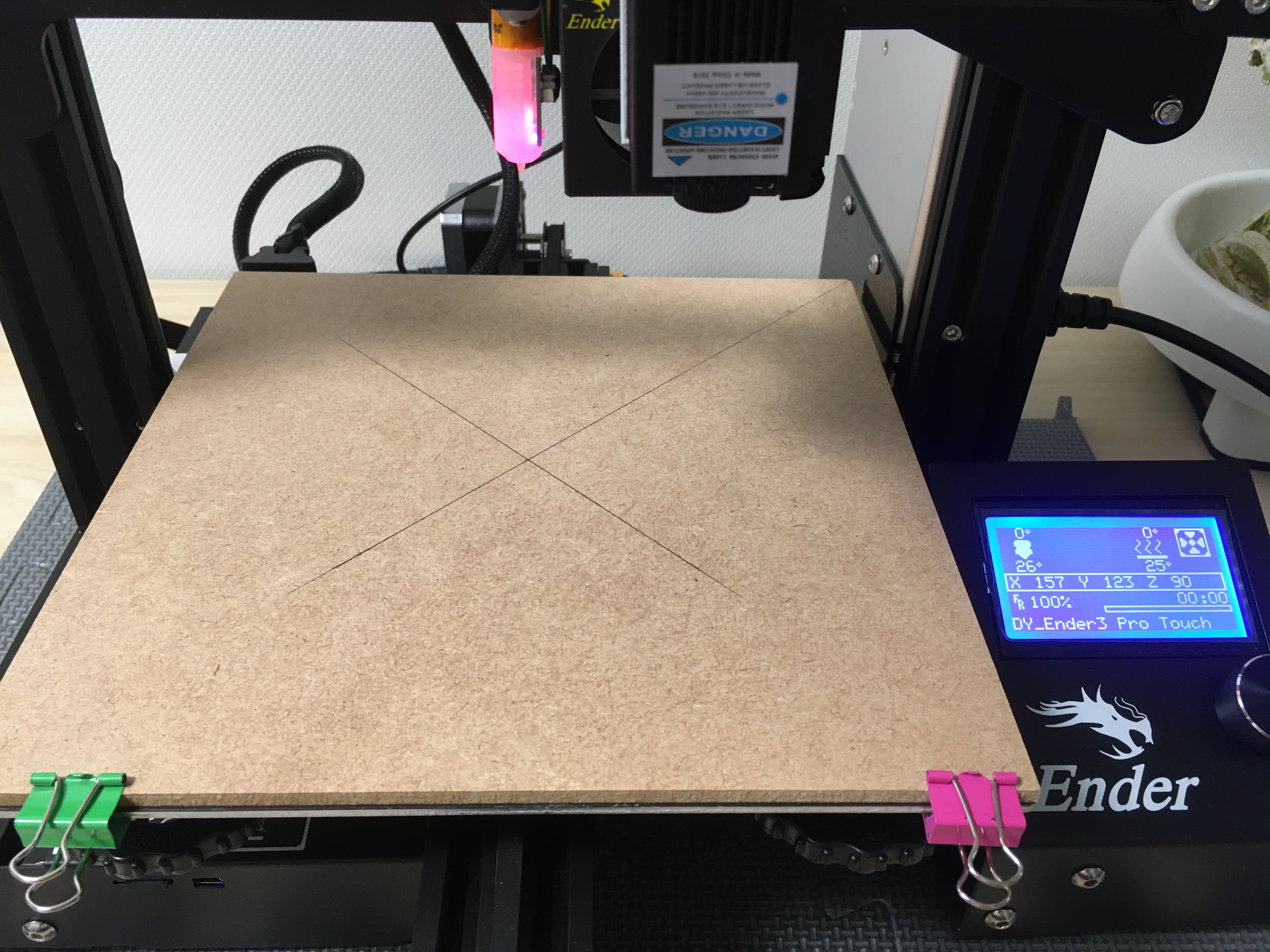

가장 먼저 MDF 합판에 대각선으로 센터 라인을 그려주고,
그림판에 들어가서 가로 X 세로 각 10mm 정도 되는 사각형을 하나 그려줍니다.
그림이나 사진은 보통 픽셀로 크기를 표기하고 조절해주기 때문에
1cm = 37.8 픽셀 = 약 38 픽셀로 잡고 크기를 정해줍니다.
저는 가로 X 세로 10mm 정사각형을 만들어줘야 하기 때문에 38픽셀로 잡았습니다.

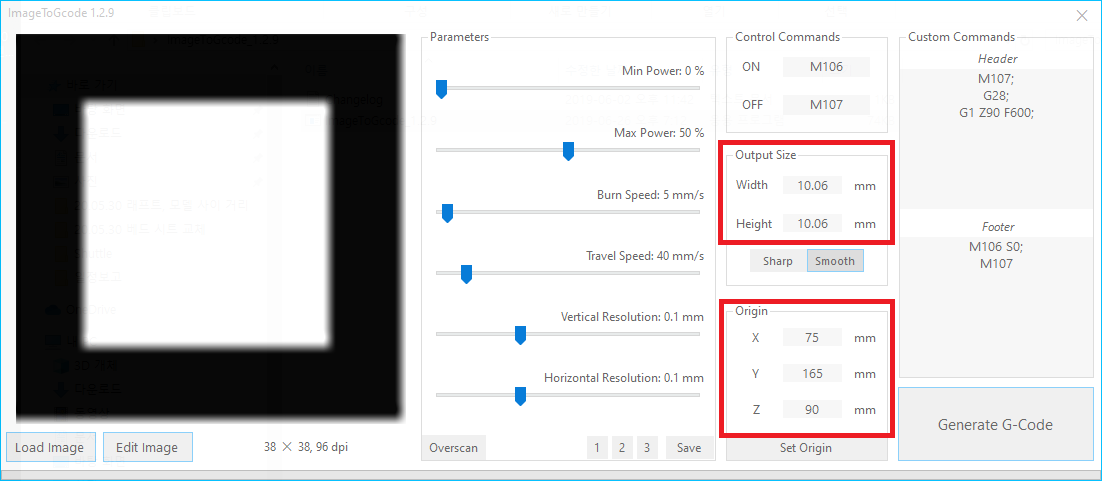

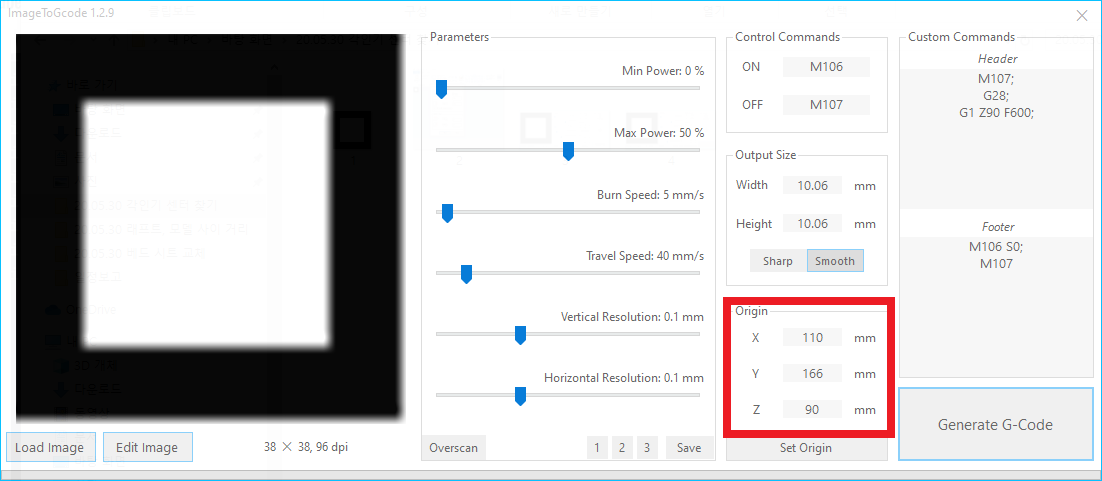

image To Gcode 프로그램을 열어서 그려준 사각형을 로드시키고,
사각형의 크기와 현재 원점으로 지정된 좌표를 확인하고 G-code를 생성시켜줍니다.

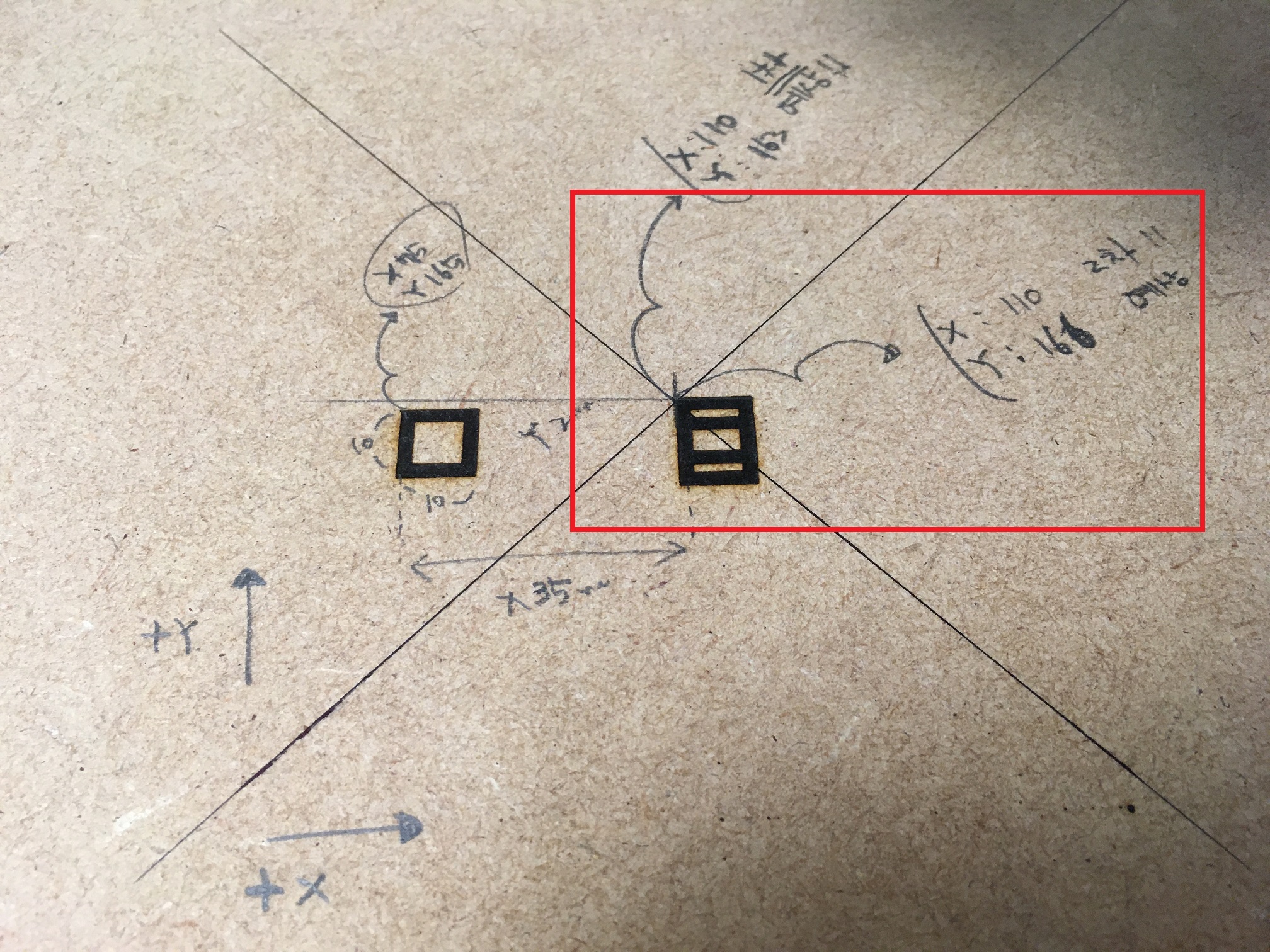

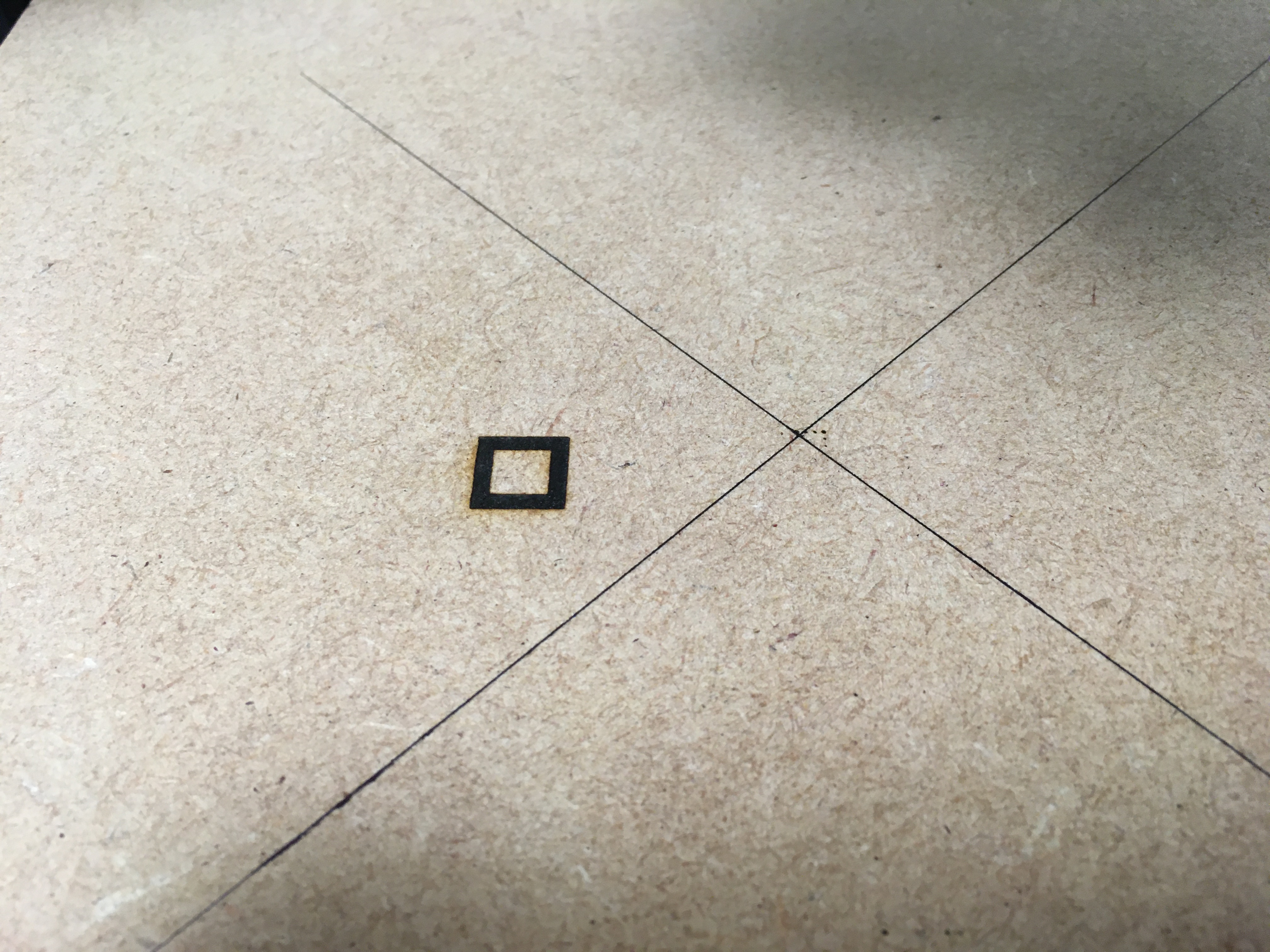

첫 번째 출사 된 기준 사각형의 좌측 상단 모서리에서
MDF 합판에 표기한 중심점까지 거리 차이를 X, Y 모두 측정을 합니다.

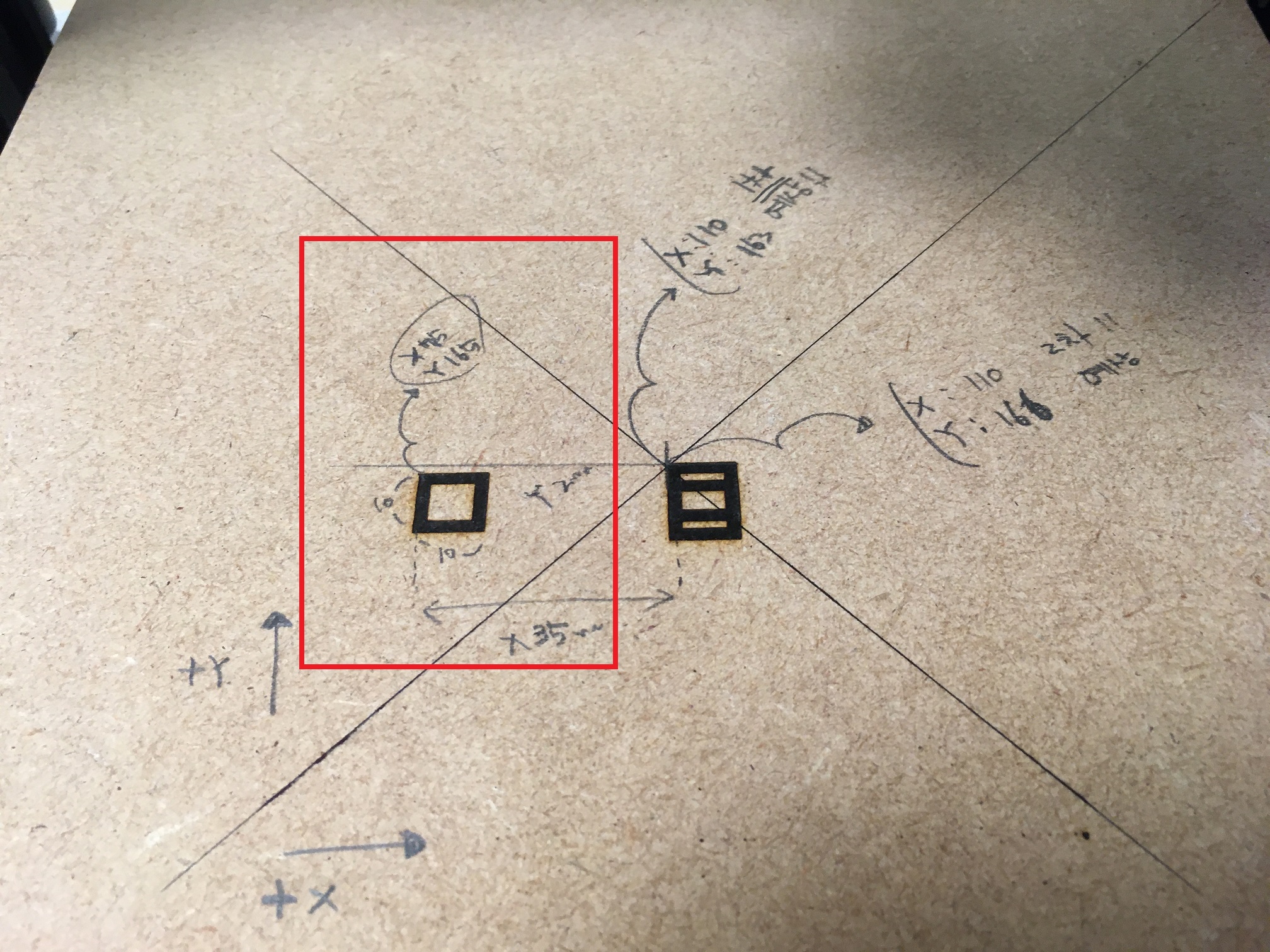

원점을 X : 75, Y : 165로 설정하고 출사를 했을 때
중심과의 거리가 X : 35, Y : 1~2mm 정도가 차이 나기 때문에
원점을 X : 110, Y : 166 정도로 예상을 할 수 있습니다.
image To Gcode 프로그램에서 원점을 수정해주고 다시 출사를 하면,
이렇게 가로 X 세로 10mm의 정사각형 좌측 상단 모서리가 중앙에 위치하는 것을 볼 수 있습니다!
출사 되는 모습을 영상으로 보시죠!
이전 포스팅에서도 설명드렸다시피 원점은 출사되는 사진의 좌측 상단에 위치하고,
실제 출사는 원점의 하단에서 상단으로 올라가면서 각인을 진행합니다!

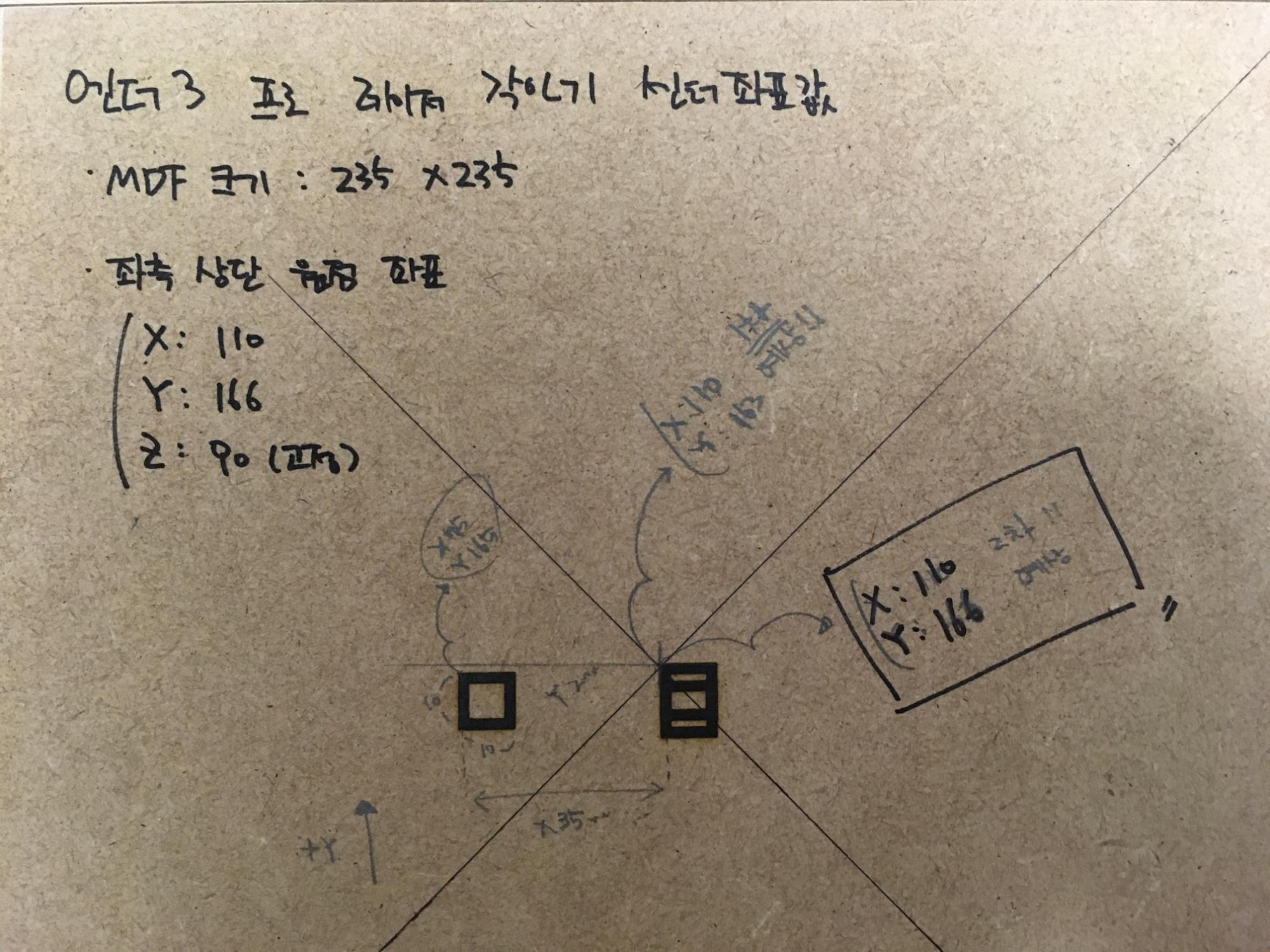

제 엔더3 프로 레이저 각인기의 센터 좌표값입니다.
이 좌표를 이용해서 다른 사진이나 그림을 정 중앙에 각인을 진행할 수 있을 듯합니다!
아직 레이저 세기에 대한 감이 없어서 사진을 출력하면 모두 진하게 나와서 알아볼 수가 없어서

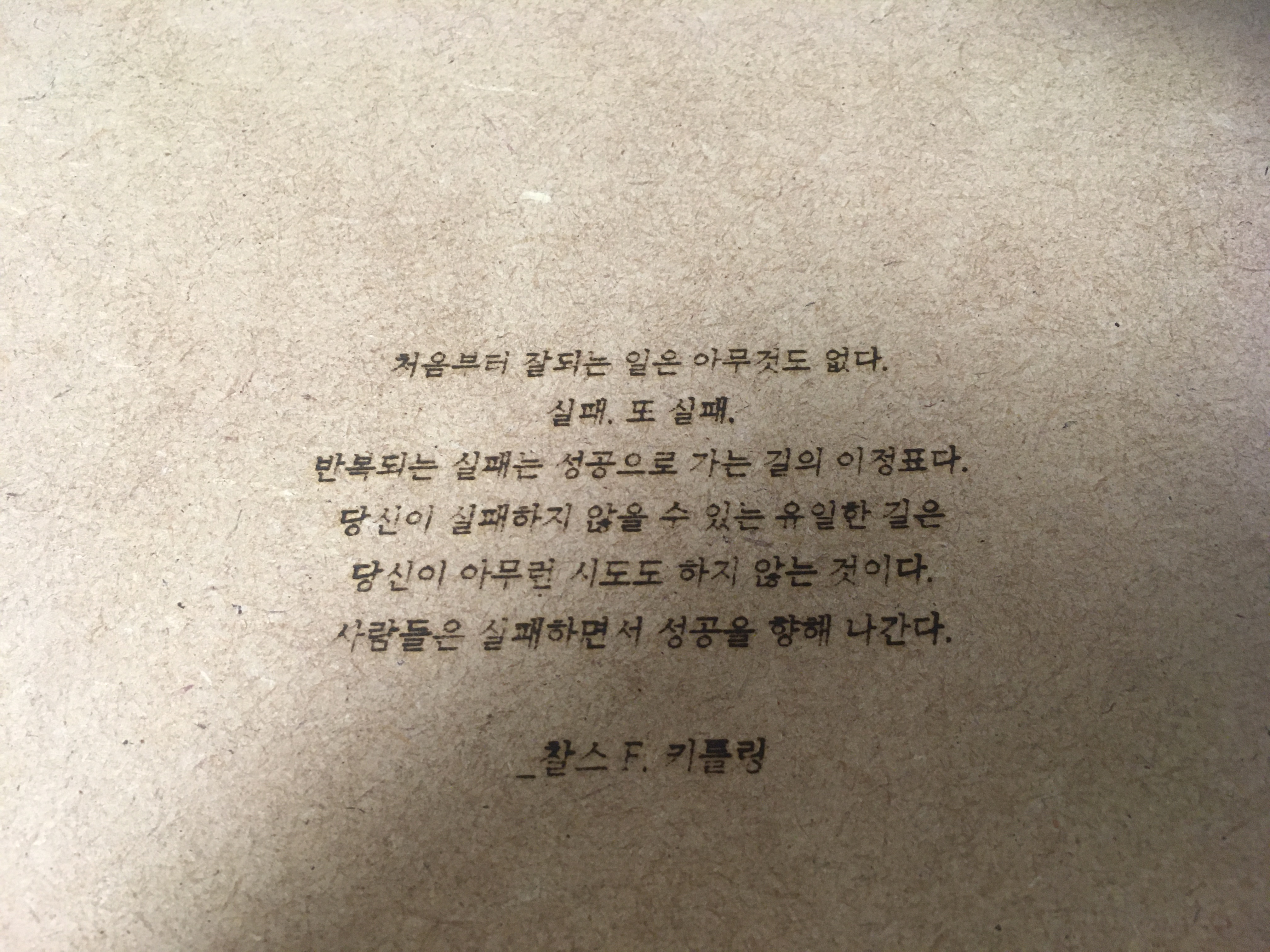

일단 인터넷에서 이미지로 된 글귀를 하나 다운로드하여서 각인해봤습니다.
프로그램에 이미지를 로드시키면 이미지의 크기가 나오고,
제가 잡은 기준 센터 값에서 계산한 후 Origin에 좌표를 입력합니다.
마지막으로 Gcode를 생성시켜서 출력을 하면,

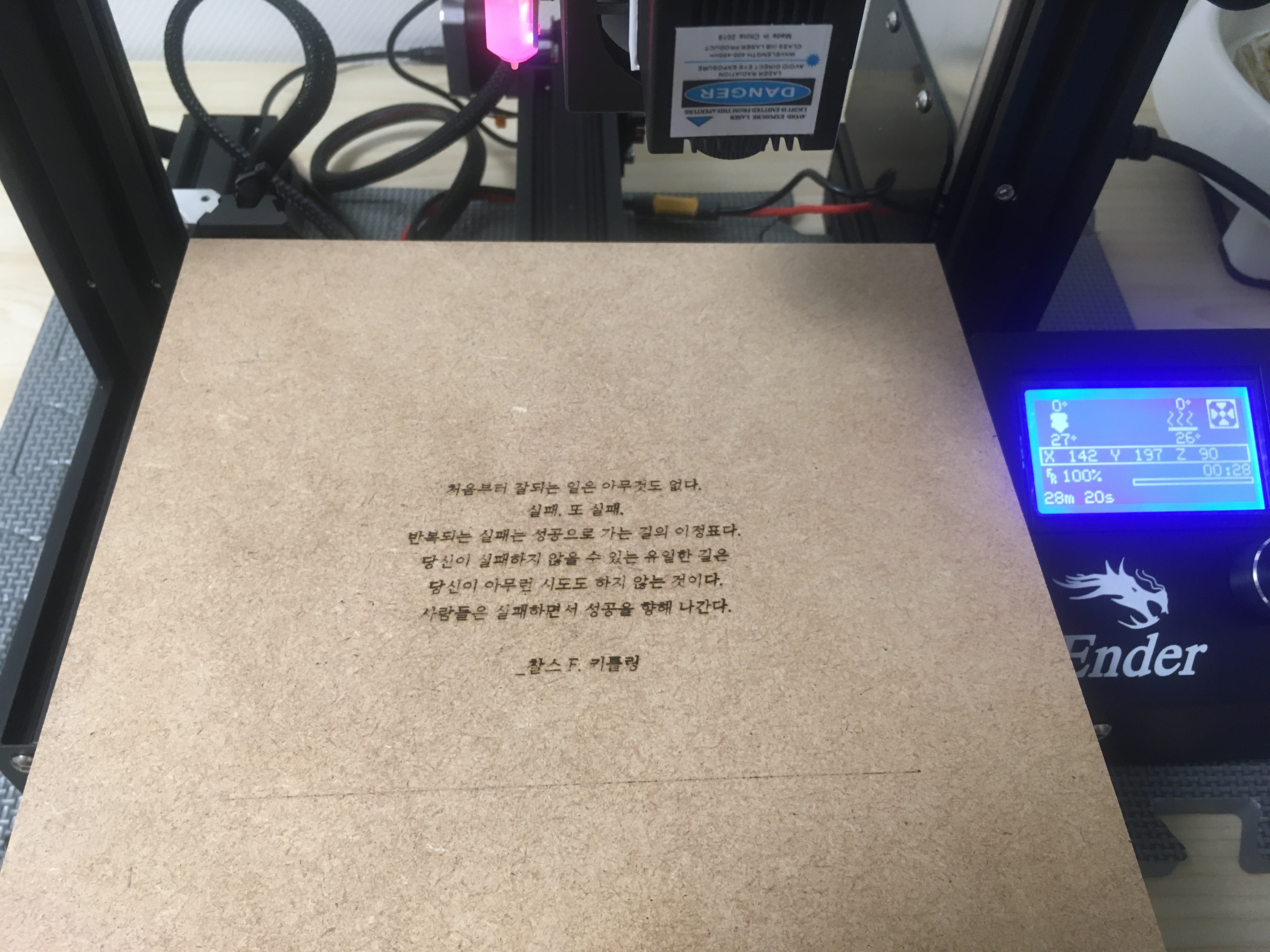

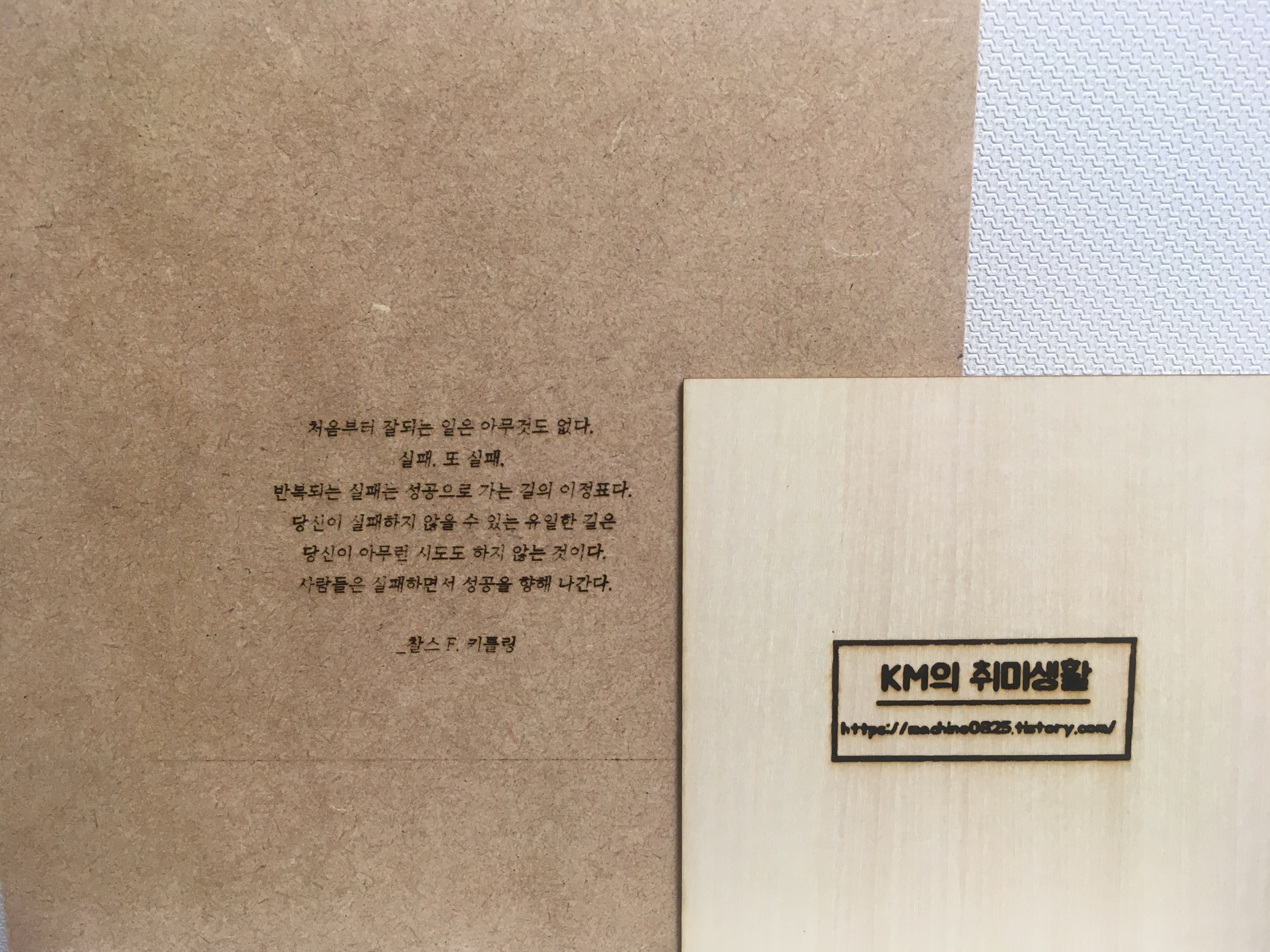

이렇게 중앙에 각인이 새겨지는 것을 볼 수 있습니다.
아직 중앙값을 찾는 것도 여러 번 테스트를 진행하고, 목재를 크기별로 중앙에 위치시키는 방법도
연구를 해봐야 할 것 같습니다.
그리고 두 번째 문제점인 레이저 각인기 선명도에 대해서는 같이 테스트를 해서
결과가 나오면 포스팅하도록 하겠습니다!
