안녕하세요. KM입니다!

오늘은 이전 글 엔더3 프로 레이저 각인기 하드웨어 세팅에 이어



실제 출력에 필요한 소프트웨어 설정 및 출력에 대해 포스팅해보겠습니다.



해당 설명은 유튜브에 덕유항공과 메이커 다은쌤 영상을 참고했습니다.



저도 엔더3를 구매하기 전에 유튜브에 영상을 찾아보다가 메이커 다은쌤



영상을 보고 엔더3 프린터와 레이저 각인기를 함께 구매하게 되었습니다.



저도 레이저 각인기는 실제로 처음 써보는 건데 잘 숙달해서



제가 만들고 있는 액자를 더 고급스럽게 만들 수 있도록 해야겠어요!



원하는 사진/글을 각인하기 위해서는 먼저 사진/글을 G-Code로 바꿔주는



프로그램을 받아야 합니다!

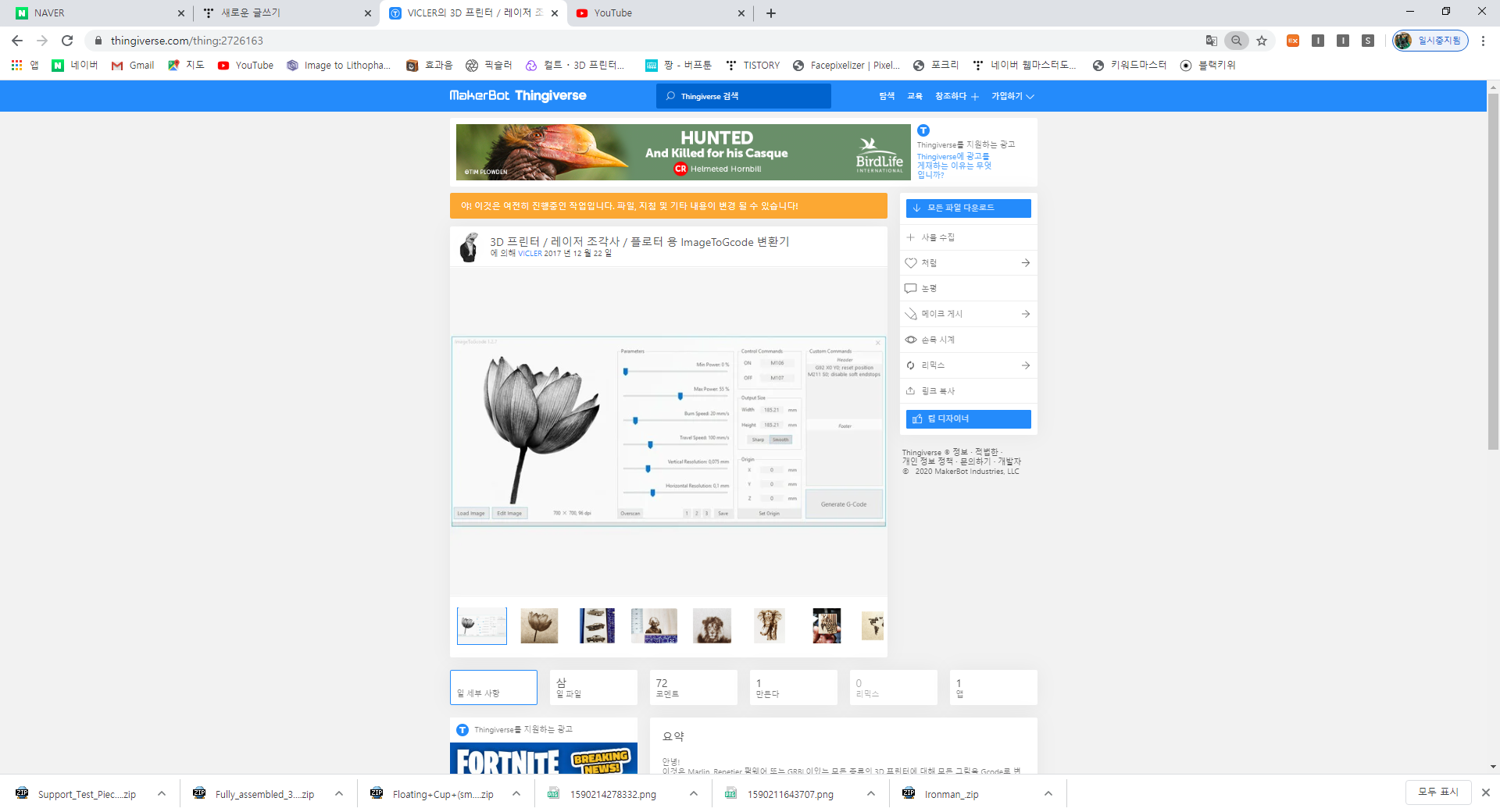

싱기버스에서 image to gcode로 검색해서



이 파일을 받아주시고 압축을 풀어주세요!





아래 링크로 들어가셔서 받으시면 됩니다.



https://www.thingiverse.com/thing:2726163

ImageToGcode Converter for 3D Printer / Laser Engraver / Plotter by VICLER

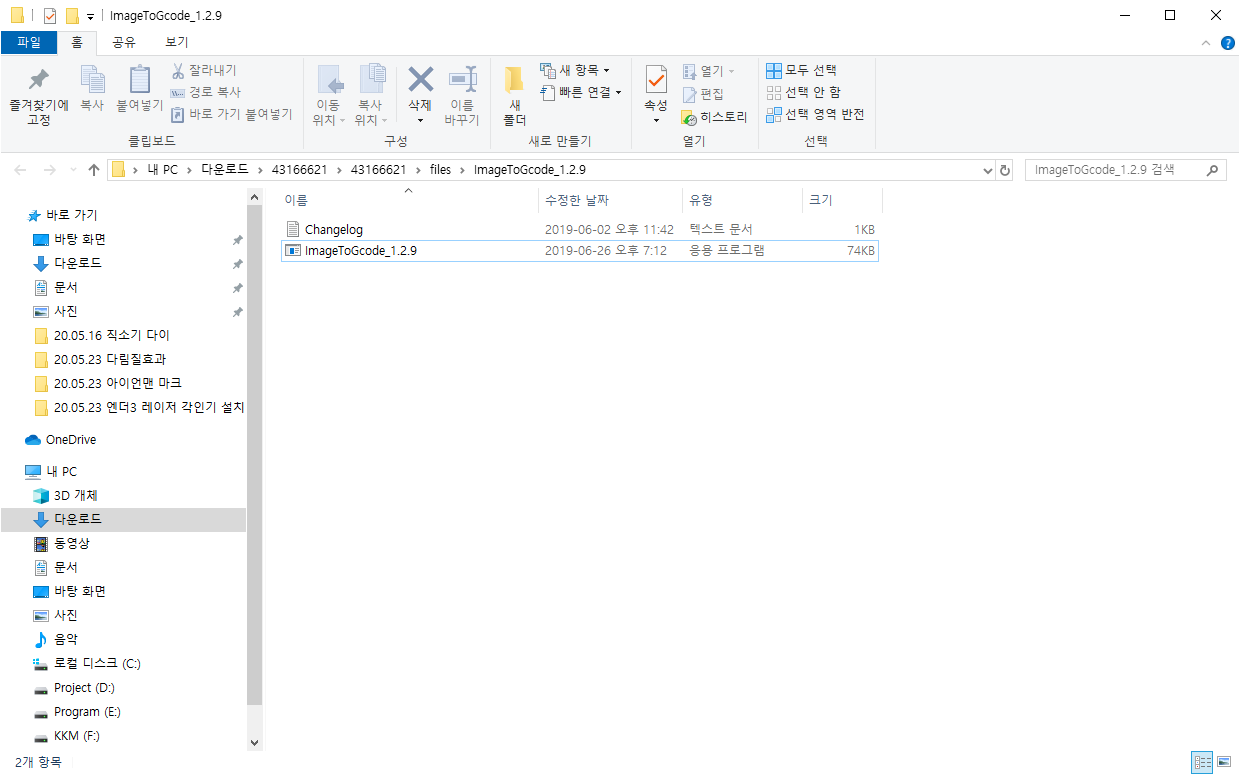

압축을 한번 풀고 폴더에 들어가면 여러 버전이 있는데



저는 가장 상위 버전인 ImageToGcode_1.2.9을 선택하고 추가로 압축을 풀어 실행했습니다.

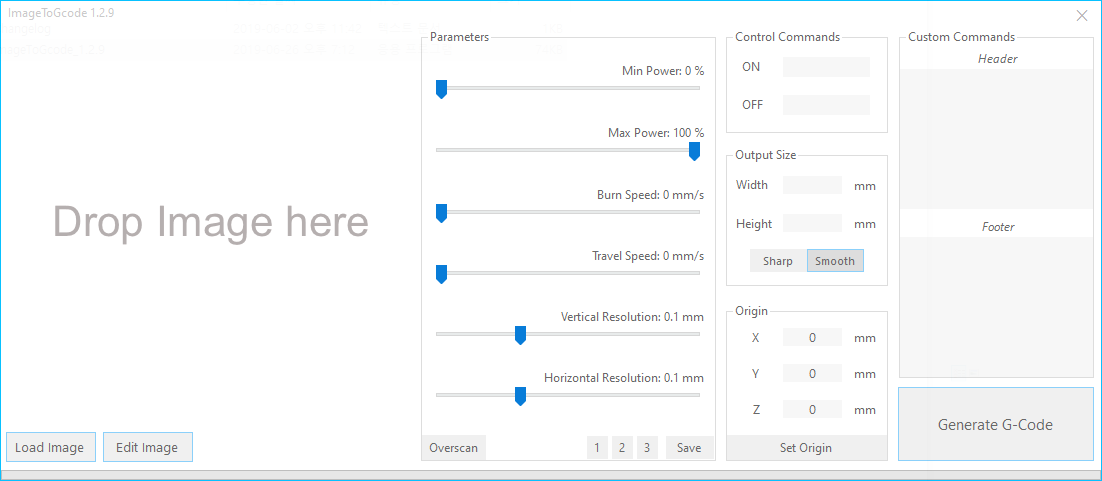

파일을 실행시키면 프로그램이 실행이 되는데





설정 값들은 메이커 다은쌤 영상에서 제공하는 값으로 설정을 했습니다.



① 레이저 멕스 파워로 꼭! 50% 이하로 사용해야 됩니다. (화재 위험)

② 레이저가 출력되는 동안 이동하는 속도

③ 레이저가 출력되지 않을 때 이동하는 속도

④ 시작 / 종료 코드

⑤ 출력이 시작되는 원점을 설정하는 것 같은데 X/Y 값은 레이저 마킹기가

    설치되는 위치에 따라 조금씩 달라지므로 테스트를 통해 확인을 해야 할 것 같습니다.

    (단, Z는 90으로 고정!)

⑥ 시작 G-Code (동일하게 입력)

⑦ 종료 G-Code (동일하게 입력)



먼저 작은 이미지를 출력해서 기준점을 한번 잡아보겠습니다.

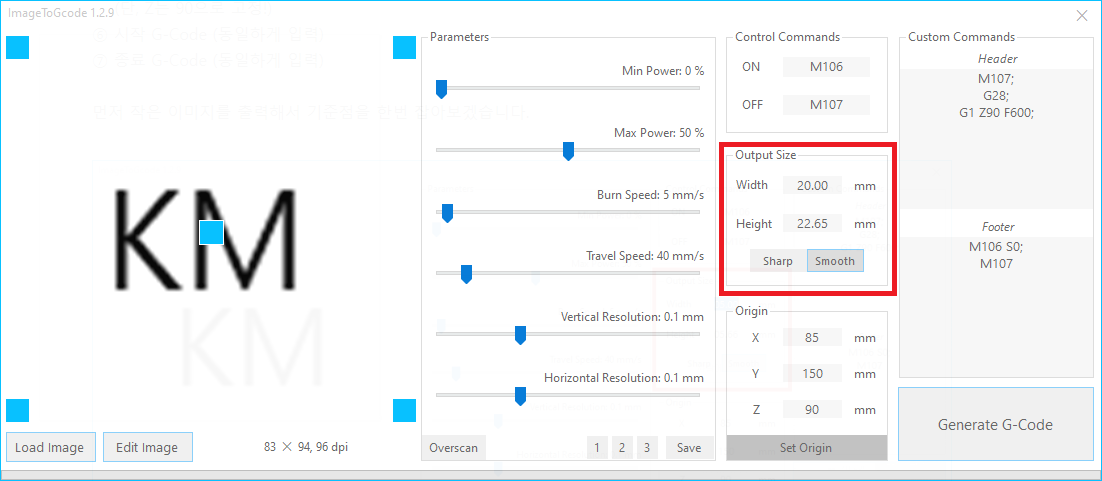

간단하게 제 닉네임을 적고 크기를 폭 5mm로 조정했습니다.



폭을 조절하면 높이 값은 자동으로 계산이 됩니다.



설정이 끝나고 우측 하단에 Generate G-Code를 누르면,

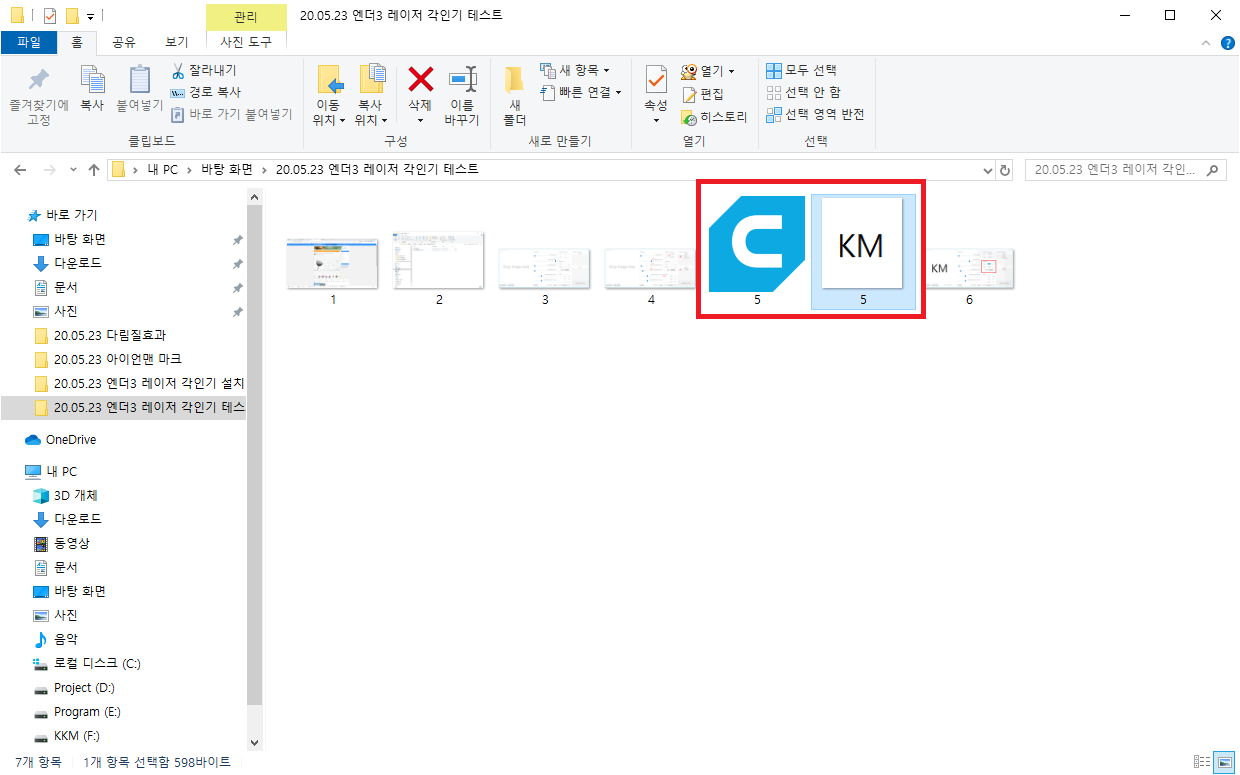

불러온 이미지가 있는 폴더에 동일한 이름으로 생성된 것을 볼 수 있습니다.



해당 파일을 그대로 USB에 옮겨서 출력을 진행하시면 됩니다.



그리고 나무판을 베드 가운데 두고 출력을 했습니다! (원점 사이즈 측정)







테스트 각인 영상입니다.



3D 프린터와 달리 온도를 올릴 필요가 없기 때문에 끝단 원점을 잡고



바로 각인을 시작하는데 꼭! 보호경을 쓰고 보셔야 합니다.



가로 세로 약 20mm 크기의 글씨를 각인하는데 약 2분 정도 시간이 소요되었으며

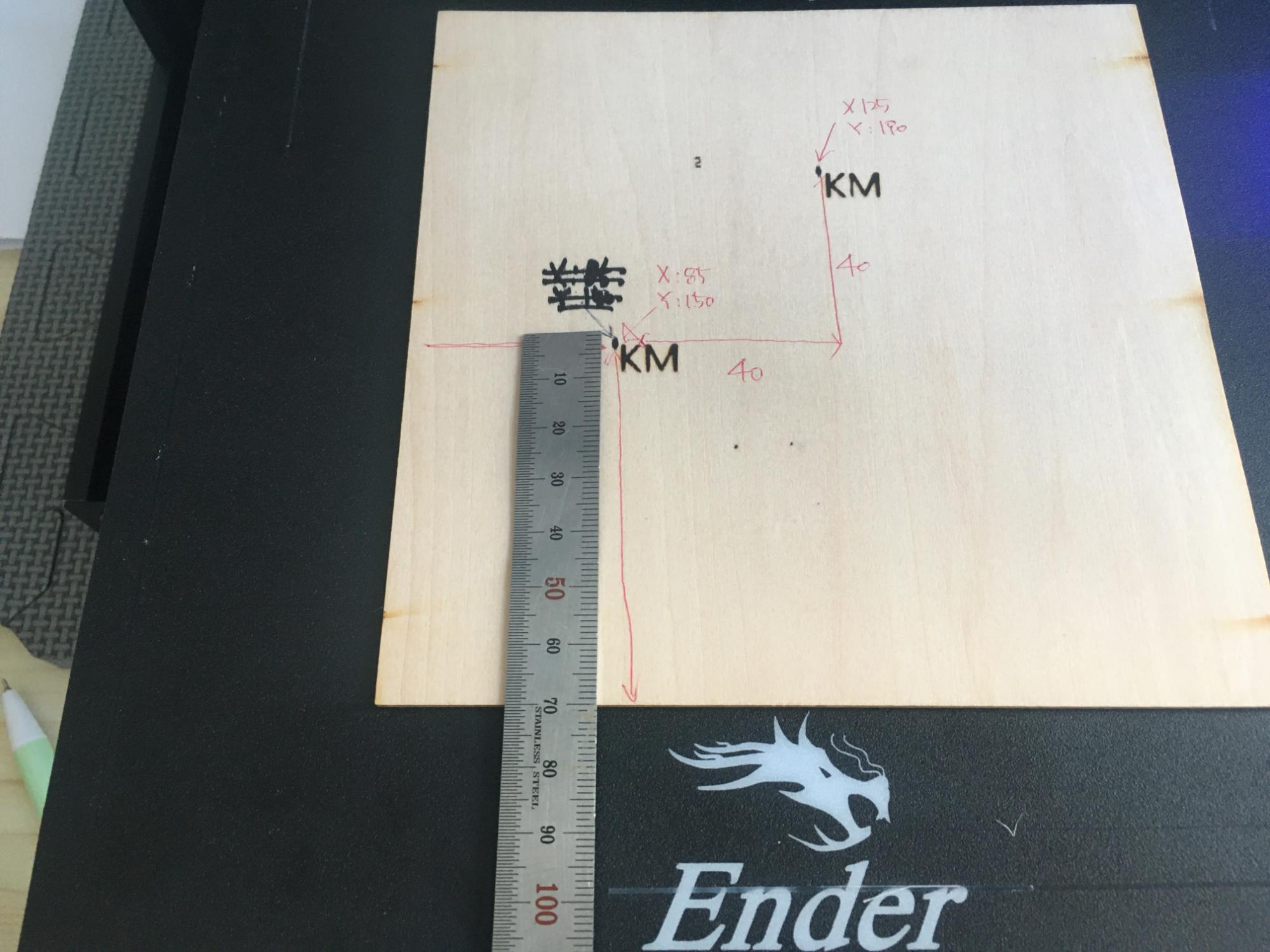

원점 위치를 X, Y모두 40mm를 더해서 한 번 더 각인을 해봤습니다.



메이커 다은쌤 영상에서 볼 수 있는 것처럼 원점은 각인되는 이미지의 좌측 상단이며



각인은 하단부터 상단으로 진행이 됩니다.





그리고 원점을 40mm씩 옮긴 것도 거의 정확하게 좌측 상단 점이 40mm씩 이동이 된 것을 볼 수 있습니다.



현재 각인기가 헤드 부분에서 앞쪽으로 튀어나와 있어 3D프린터의 원점과 차이를 보이는데



원점의 위치를 정확히 숙지를 해야 다양한 크기의 목재나 가죽에 원하는 위치에



원하는 각인을 할 수 있을 것 같습니다.



일단 제가 생각하고 있는 것은 베드와 크기가 동일한 얇은 목재에 원점을 표기해 두고



그 위에 각인을 할 재료를 올려서 위치를 맞추고 각인을 해야



정밀한 각인이 가능할 것으로 생각이 됩니다!



아직 테스트 각인만 해봤지만 타는 냄새가 많이 나서 환기가 필수입니다.



그리고 다시 말씀드리지만 보안경 꼭! 착용하고 조심조심 사용해야 할 것 같습니다.



지금까지 엔더3 레이저 각인기 하드웨어 / 소프트웨어 세팅 및 실제 각인에 대해 알아봤습니다.



정확하게 원점이 잡히고 다른 각인을 진행할 때 또 한 번 영상이나 사진을 찍어서



포스팅해보도록 하겠습니다!



이 글이 엔더3 레이저 각인기 사용자에게 참고가 되었으면 좋겠습니다.
