안녕하세요. KM입니다!



오늘은 큐라 서포트 응용 두 번째로



"서포트 차단기"에 대해 포스팅해보도록 하겠습니다.



1. 서포트 차단기란?



서포트 차단기란 말 그대로 서포트가 생성되는 것을 막는 기능입니다.



2. 서포트 차단기를 사용하는 이유?



이전 포스팅에서 오버행에 대해 말씀을 드렸었는데요,



제 프린터의 경우 오버행 각도를 60도로 설정을 해두었고,



모델의 각도가 60도가 넘어가면 서포트가 생성됩니다.



서포트 차단기를 설명하기 위해 모델을 그려봤습니다.





현재 오버행 각도를 60도로 설정해 놨기 때문에 서포트가 필요한 부분이

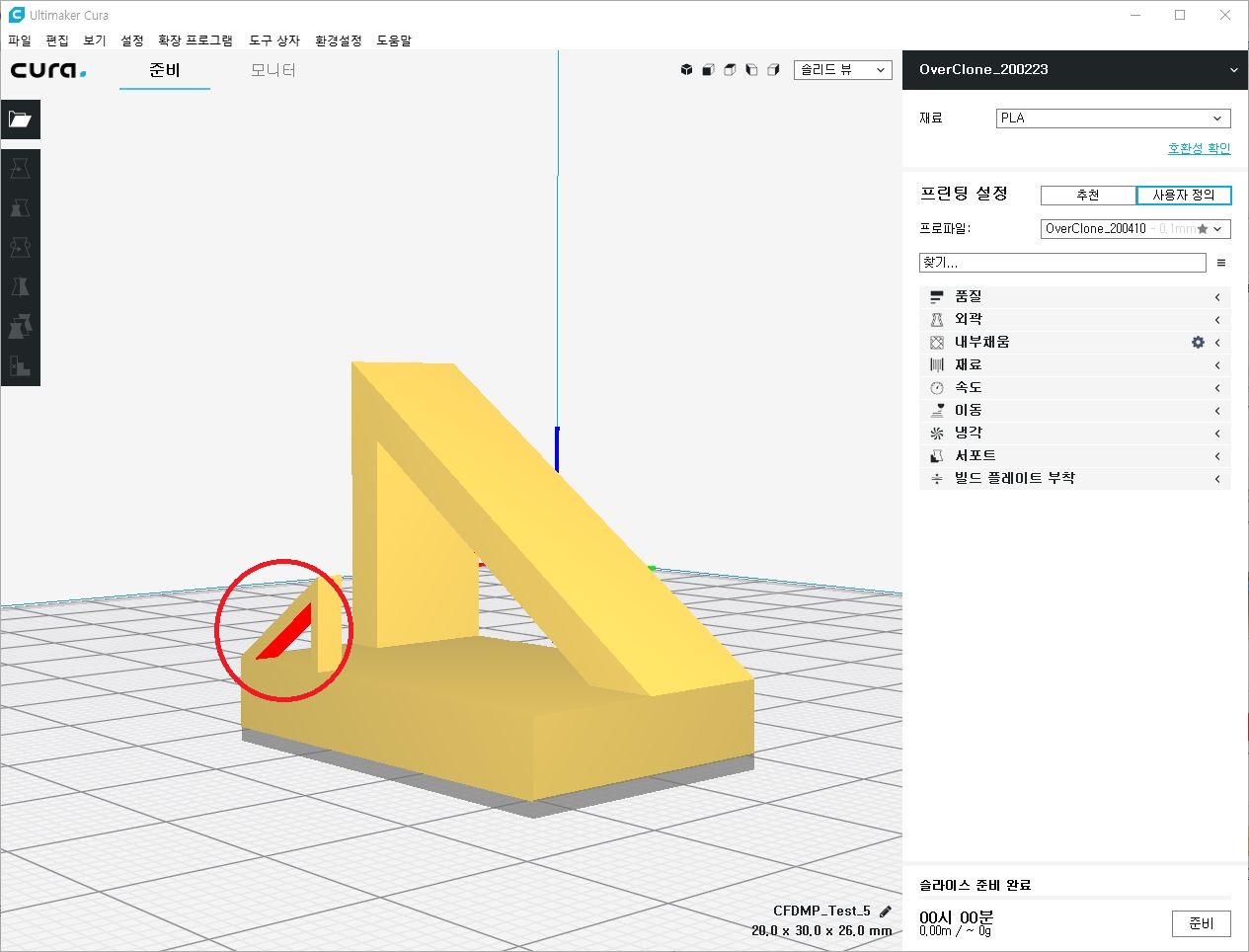

붉은색으로 표현이 되고, 슬라이스를 해서 레이어 뷰로 살펴보면

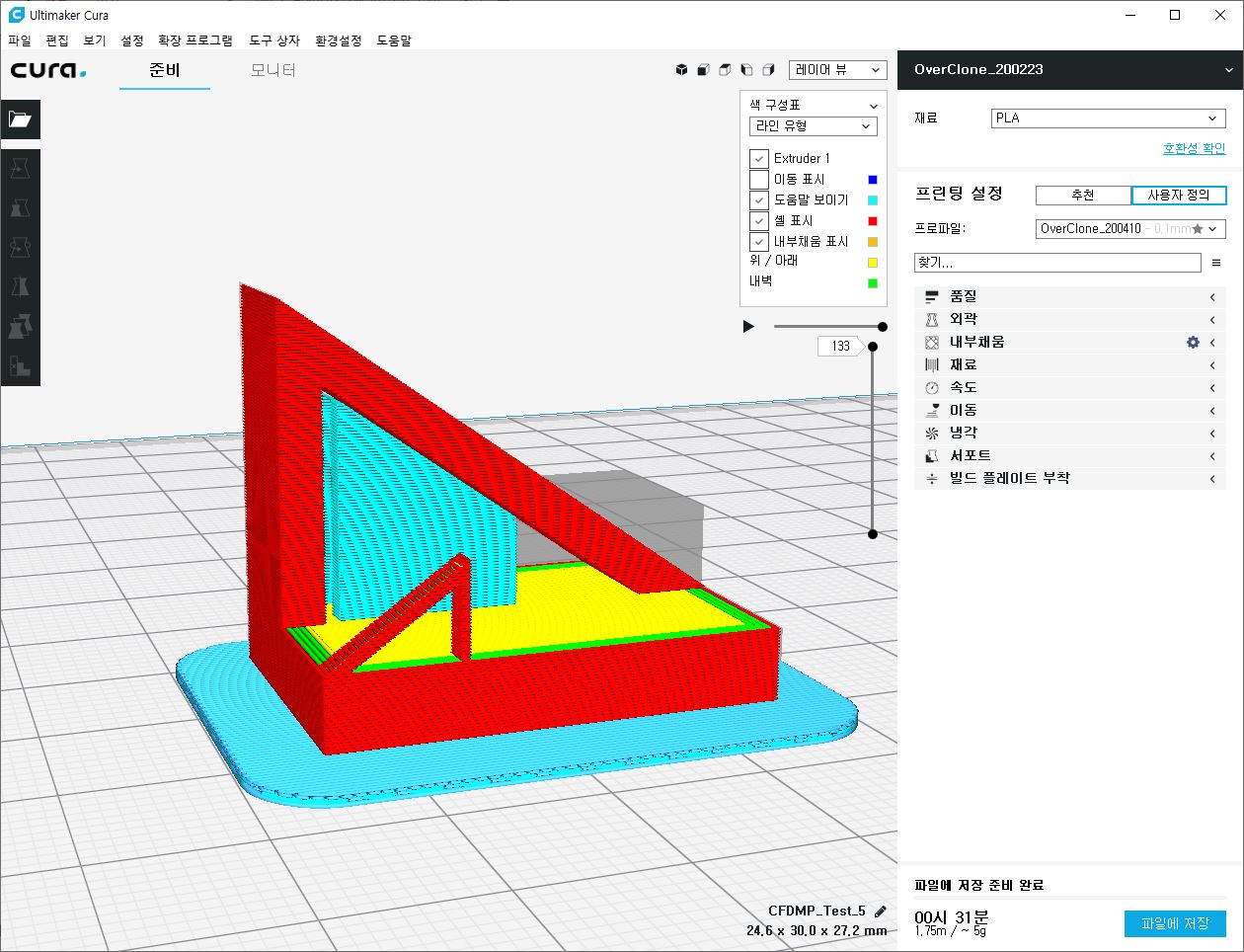

이렇게 서포트가 생성되는 모습을 볼 수 있습니다.



오버행 각도가 동일하기 때문에 모두 서포트가 생성되지만



1번과 2번 부분은 서포트에 대해 생각을 해봐야 합니다.





1번 : 경사가 시작되는 초반 부분이라 굳이 서포트가 필요 없고, 작게 꺾인 부분이라 서포트 제거가 어려움



2번 : 모델 자체가 작기 때문에 서포트가 없어도 저 정도는 문제없이 출력이 가능할 것으로 판단되고,

       또 모델이 얇기 때문에 서포트 제거 과정에서 모델이 부러질 염려가 있음



이런 두 가지 이유로 해당 부분만 서포트를 제거해야 하는데



이 때 필요한 기능이 "서포트 차단기"입니다.



3. 서포트 차단기 사용하는 방법?



모델 뷰를 다시 솔리드 뷰로 변경을 하고, 좌측 중단 부분에 서포트 차단기를 선택해 줍니다.



그리고 서포트를 제거할 부분을 클릭 후 적당한 위치로 이동하고 크기 조절을 합니다.

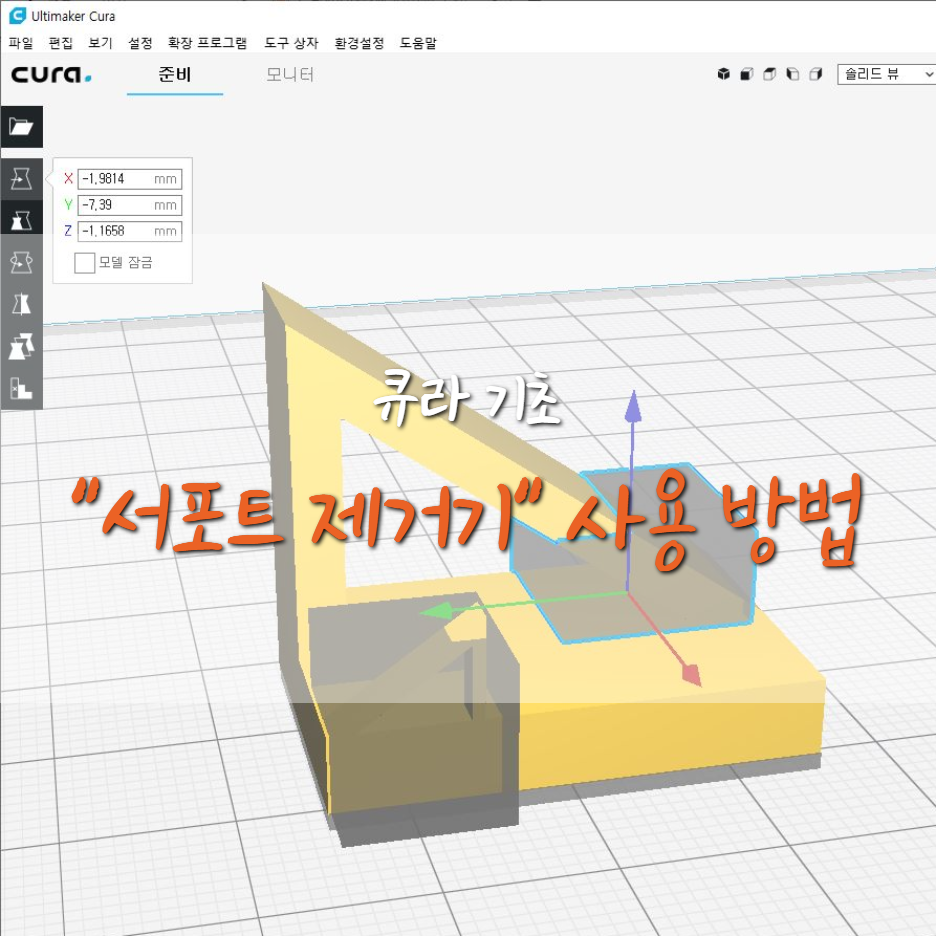

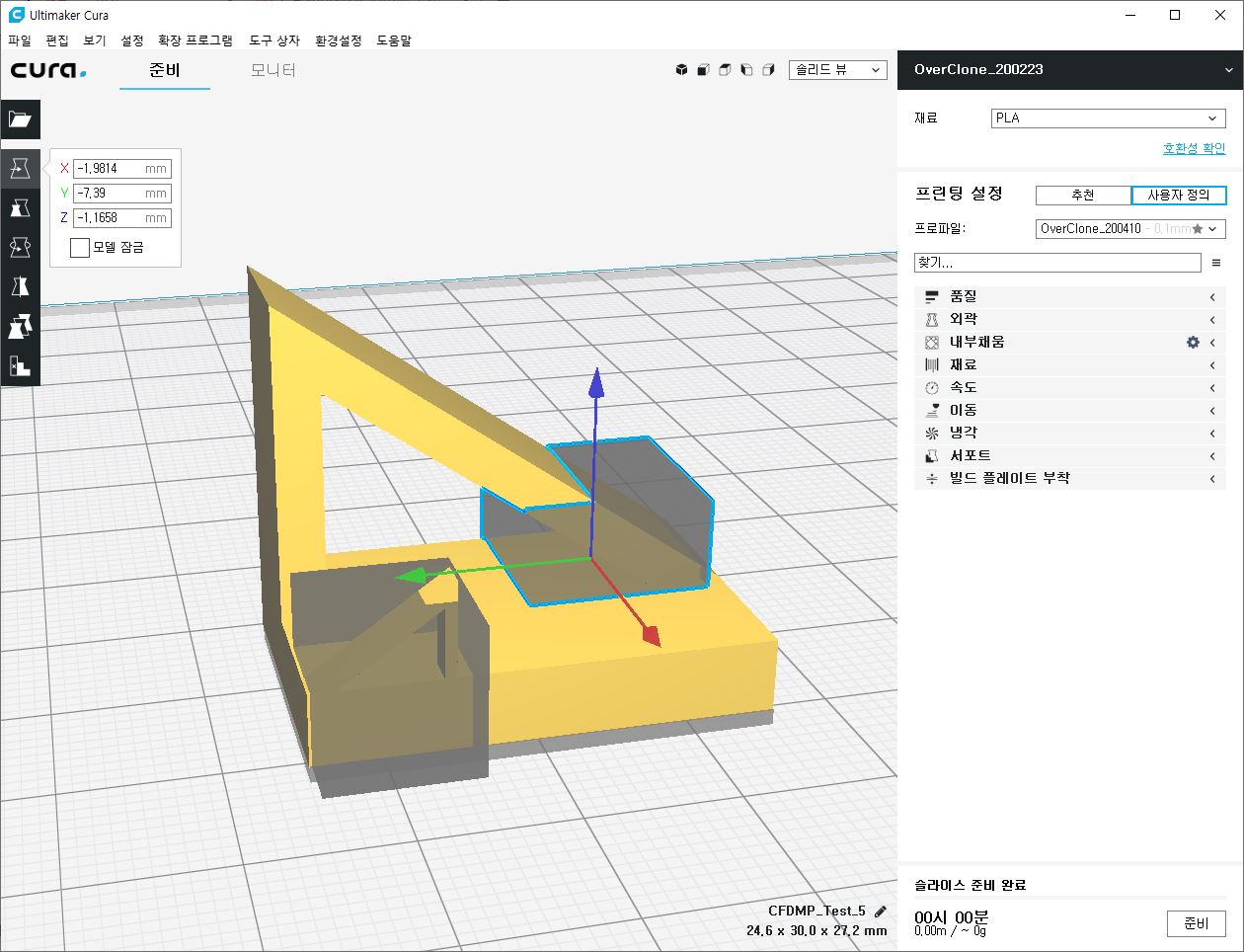

이런 식으로 회색 사각형으로 표시된 부분이 서포트 생성이 차단되는 부분입니다.



이 상태에서 슬라이스를 하고, 레이어 뷰로 살펴보시면

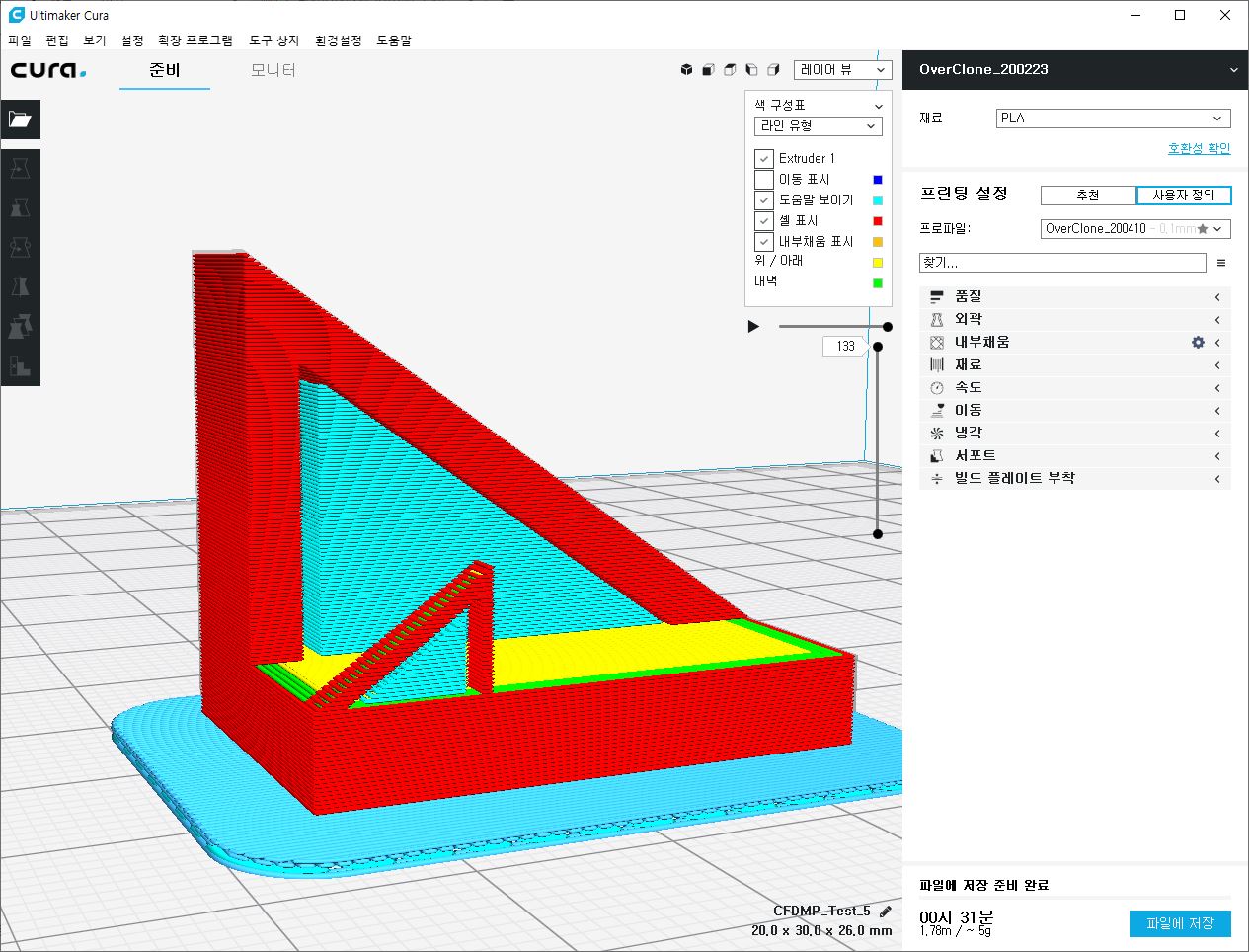

이렇게 원하는 부분에 서포트가 제거된 모습을 볼 수 있습니다.



비교해서 살펴보겠습니다.



원하는 위치에 서포트가 제거된 모습을 볼 수 있습니다.



서포트 생성기를 사용할 때 서포트 차단기를 여러 개 만들어서 다수 위치에 사용할 수 있고,



생성된 서포트 차단 부분의 크기를 조절해서 원하는 범위만큼 조절할 수 있습니다.





동영상으로 천천히 보여드리겠습니다.





이해가 되시나요?



설명이 부족하거나 궁금한 점이 있으면 아래 댓글 달아주세요!



4. 서포트 차단기를 사용하는 이유?



불필요한 서포를 제거함으로써



① 깔끔한 모델 출력이 가능



② 필라멘트의 낭비를 줄임



③ 출력 시간의 단축



지금까지 서포트 기본/응용에 대해 포스팅을 해봤는데요,



아직 서포트 인터페이스나 다른 설정 방법들이 많이 있습니다.



계속 연구/테스트 해서 서포트를 더 깔끔하고 적절하게 출력할 수 있는 방법을 확인해보고



더 나은 방법이 생기면 추가 포스팅 하겠습니다!
