[큐라 기초] 큐라 서포트 응용 #1

큐라 서포트 응용 #1

(서포트 깔끔하게 제거하는 방법)



안녕하세요. KM입니다!

이전 글에서 서포트 기본에 대해서 알아봤었는데요,



오늘은 서포트 응용 1탄으로



"서포트를 최대한 깔끔하게 제거 하는 설정 방법"에 대해 알아보도록 하겠습니다.



3D 프린터로 원하는 모델을 출력할 때



깔끔하게 출력하기 위해서는 서포터를 사용하지 않고 출력하는 방법이 가장 베스트입니다.



하지만 대부분의 모델은 서포트를 전혀 사용하지 않고 출력하기엔 어려움이 있습니다.



아직 저도 서포터 설정에 대해서 연구를 하고 있지만,



지금까지 테스트해본 것 중에서 가장 깔끔하게 서포터를 제거할 수 있는 방법을



포스팅해보도록 하겠습니다! (더 나은 방법이 있다면 알려주세요.)





제가 찾은 방법은 바로 서포트 상/하단 거리를 1개 레이어(층 높이) 높이만큼 띄워주는 것입니다!



큐라 설정과 실제 출력한 테스트 모델을 이용해서 자세히 설명드리겠습니다.

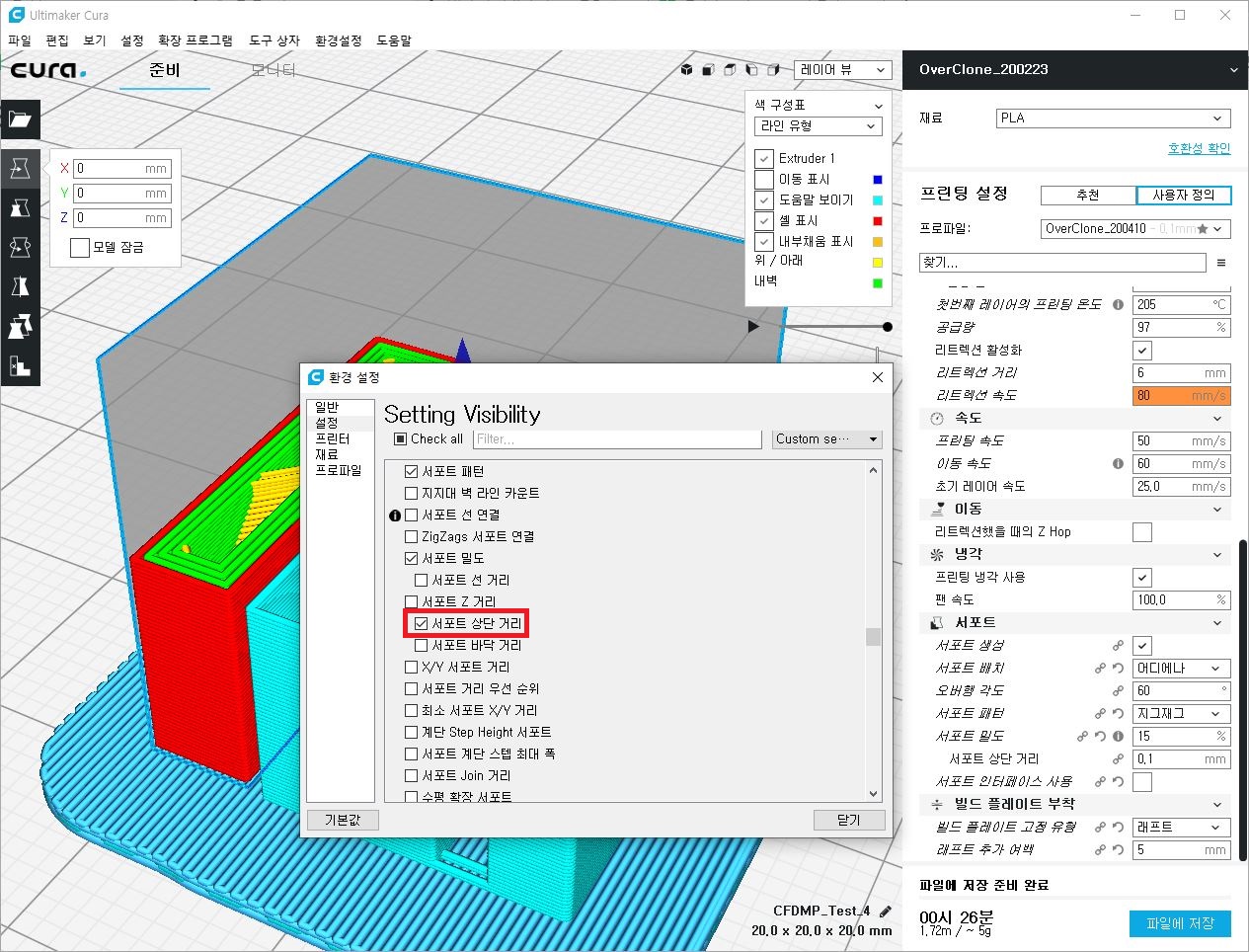

큐라 설정에서 "서포트 상단 거리" 세팅값을 추가해줍니다.



여기서 "서포트 상단 거리"를 한 레이어 높이만큼 입력일 해줍니다.

(파란색 사각형 "층높이"와 빨간색 사각형 "서포트 상단 거리"와 같은 값을 입력)



ex) 층높이를 0.1mm로 설정하였다면 서포트 상단거리를 0.1mm로 설정



한 마디로 서포트와 모델이 만나는 지점에 서포트 레이어 한층을 건너 띄고 출력을 해서



모델과 서포트가 달라붙어서 떼어 냈을 때 자국이 남는 것을 방지하는 것입니다.



사진보다 영상으로 살펴볼까요?







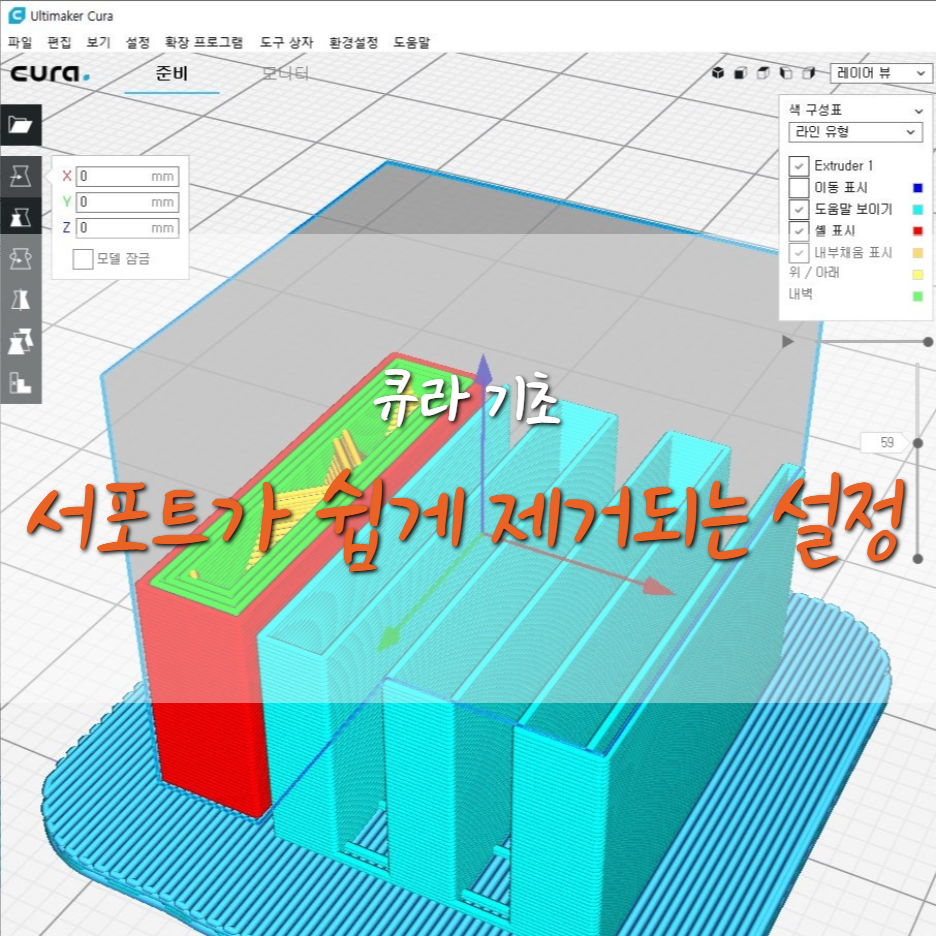

영상을 보시면 서포트 상단 거리를 층높이와 동일하게 설정하고 슬라이스 한 후



레이어 뷰로 미리 보기를 실행하여 층이 쌓여 올라오는 모습이 보입니다.



여기서 빨간색 부분은 실제 모델이고 파란색 부분은 서포트입니다.



층마다 모델과 서포트 레이어가 쌓여가다가 59번째 층에서 모델 부분에는 층이 쌓이지만



서포트 한개 층이 빠지는 것을 볼 수 있습니다.





이렇게 한개 층을 제외해줌으로써 모델과 서포트가 달라붙어서 잘 떨어지지 않고



서포트를 때어냈을 때 자국이 남는 것일 방지합니다.

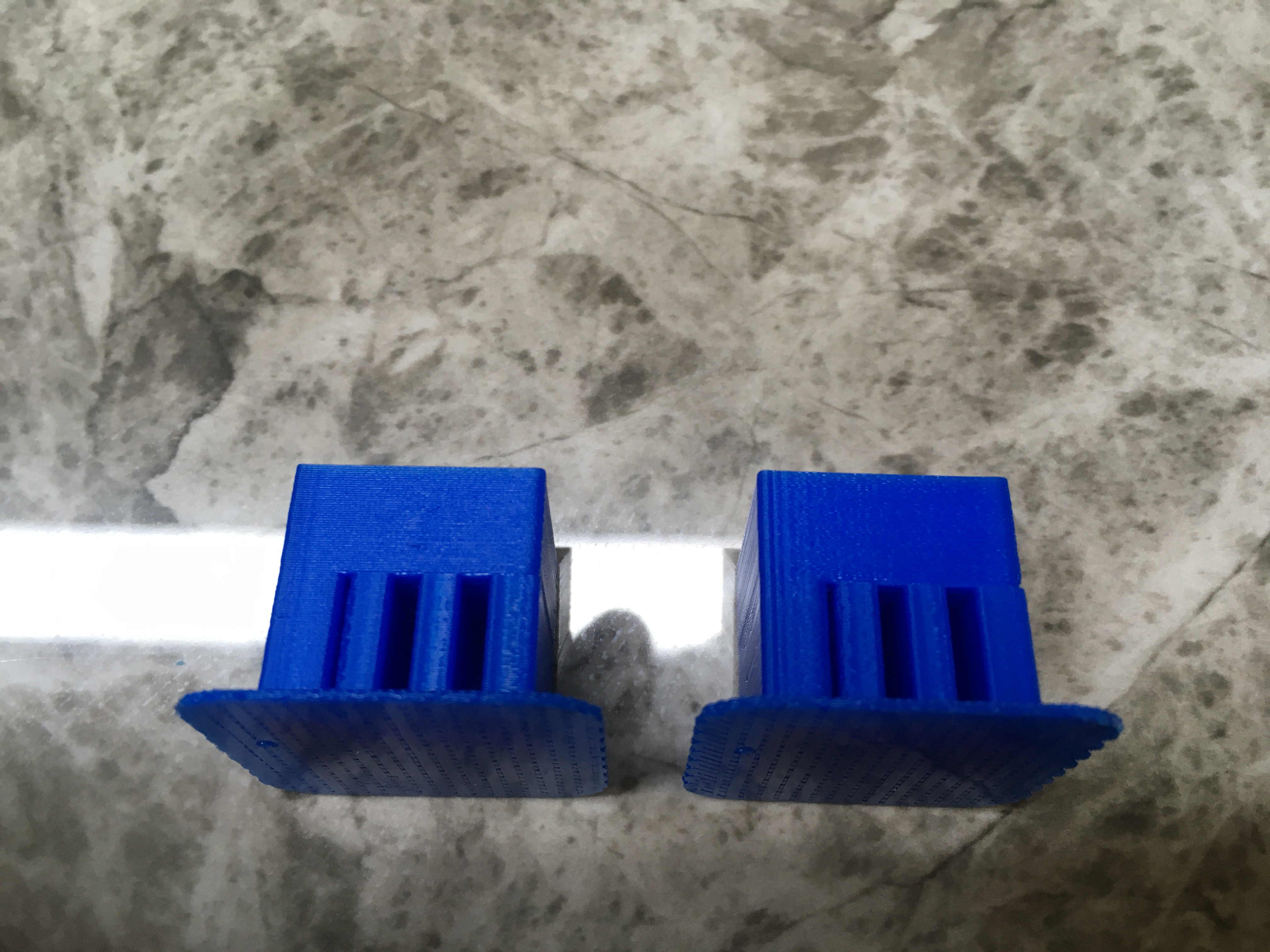

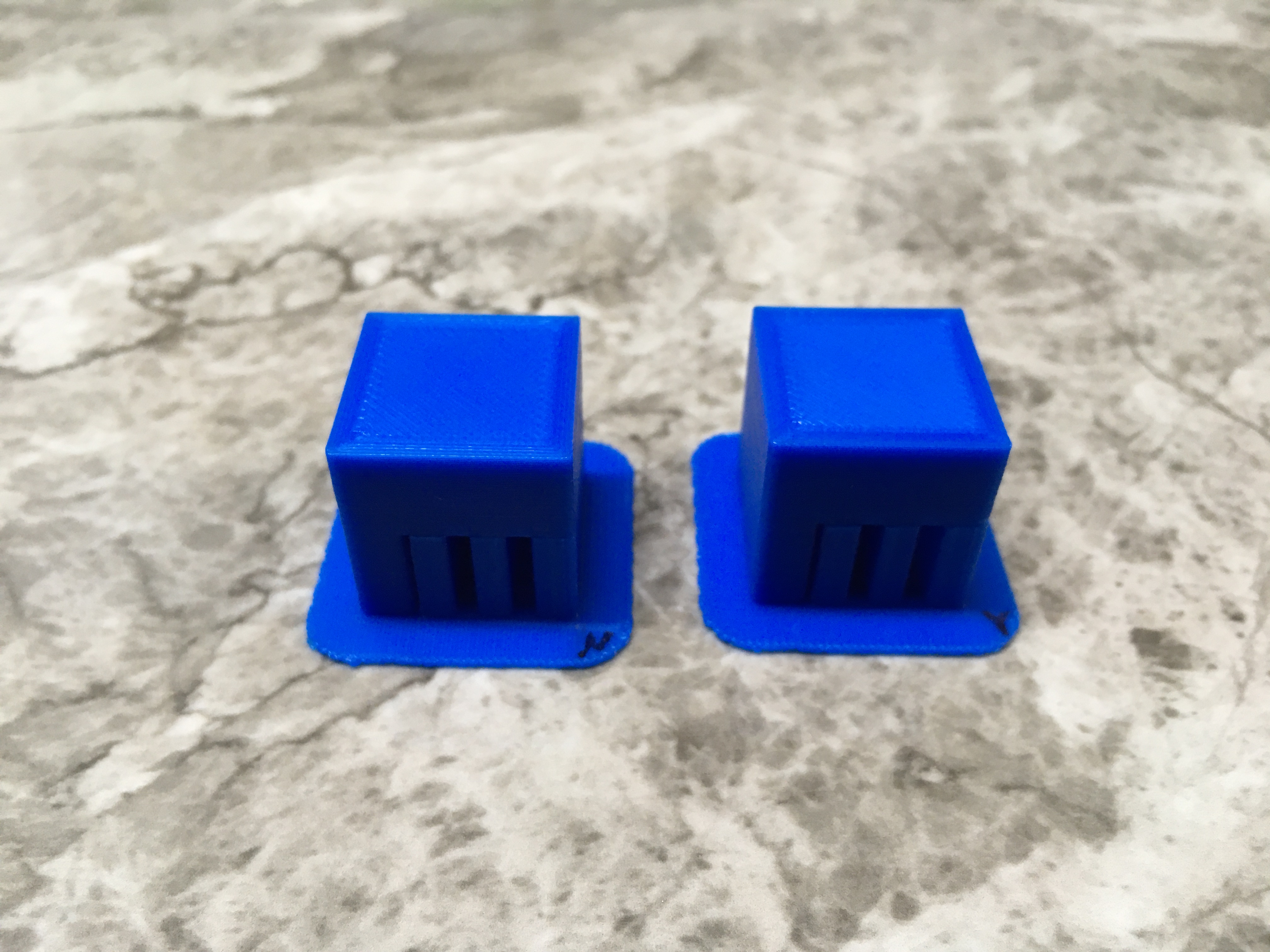

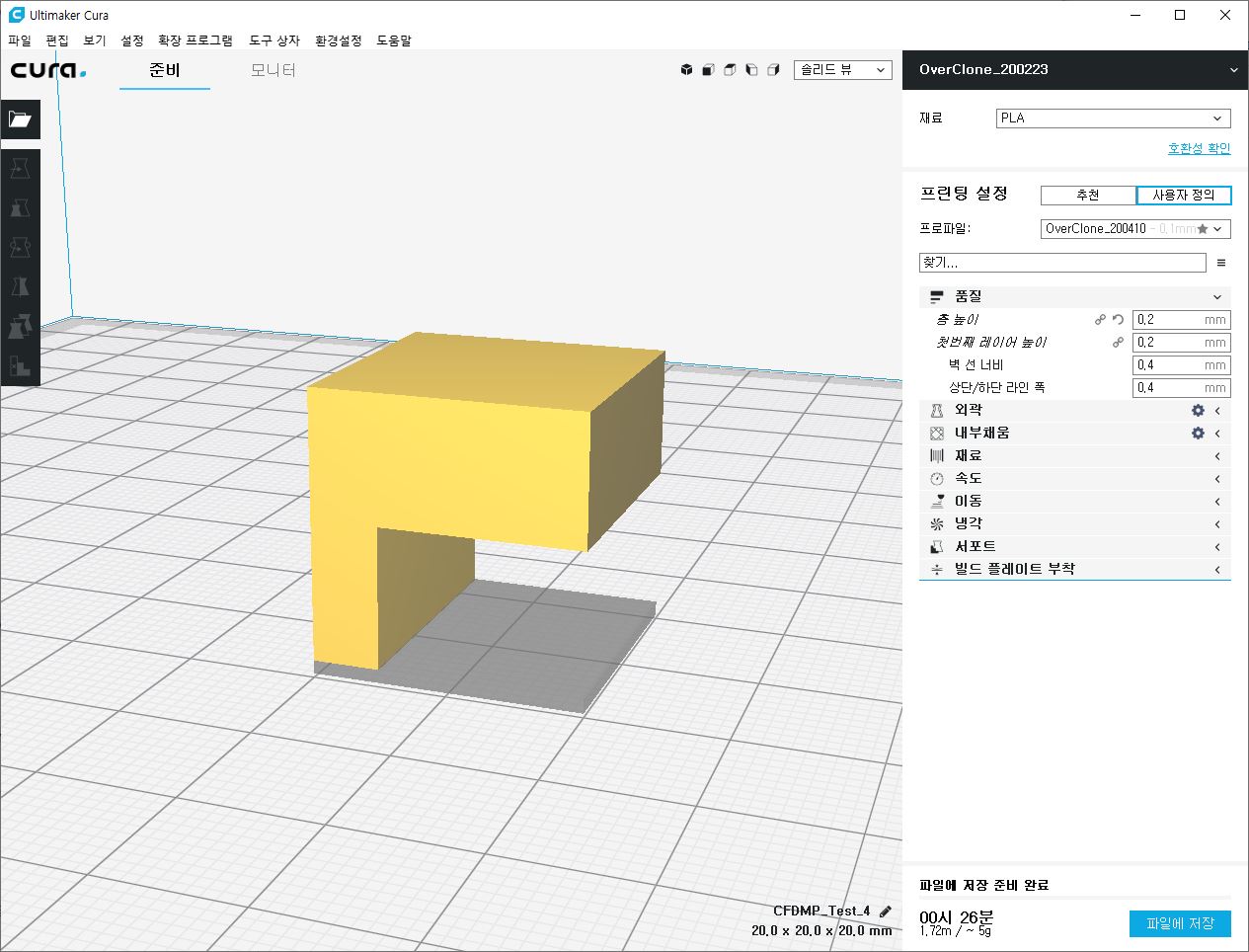

상단 거리를 0으로 두었을 때와 층높이만큼 0.2mm를 설정해서 출력했을 때





모습을 비교하기 위해 해당 모델링을 각각의 조건으로 실제 출력을 해서 비교해봤습니다.

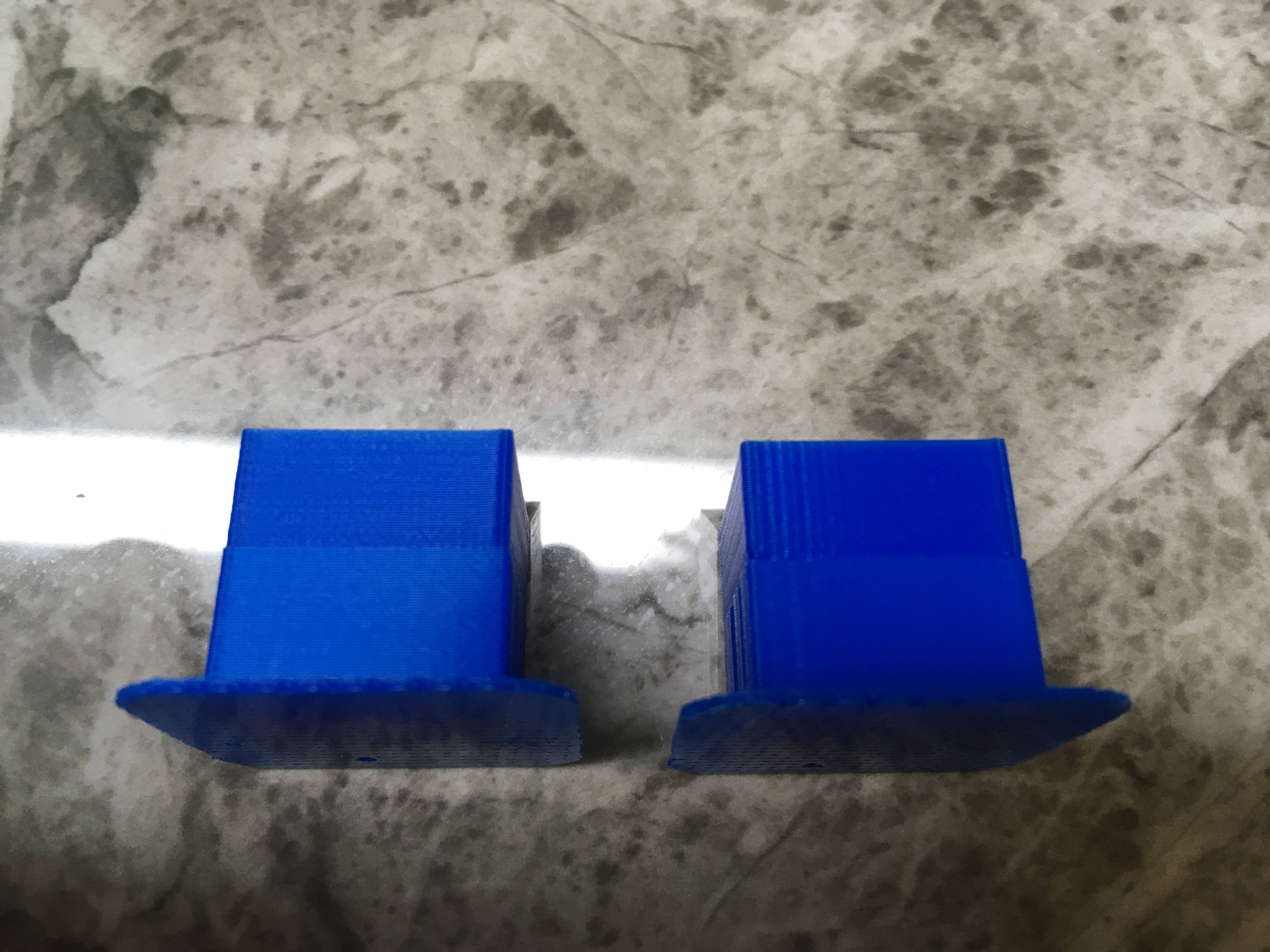

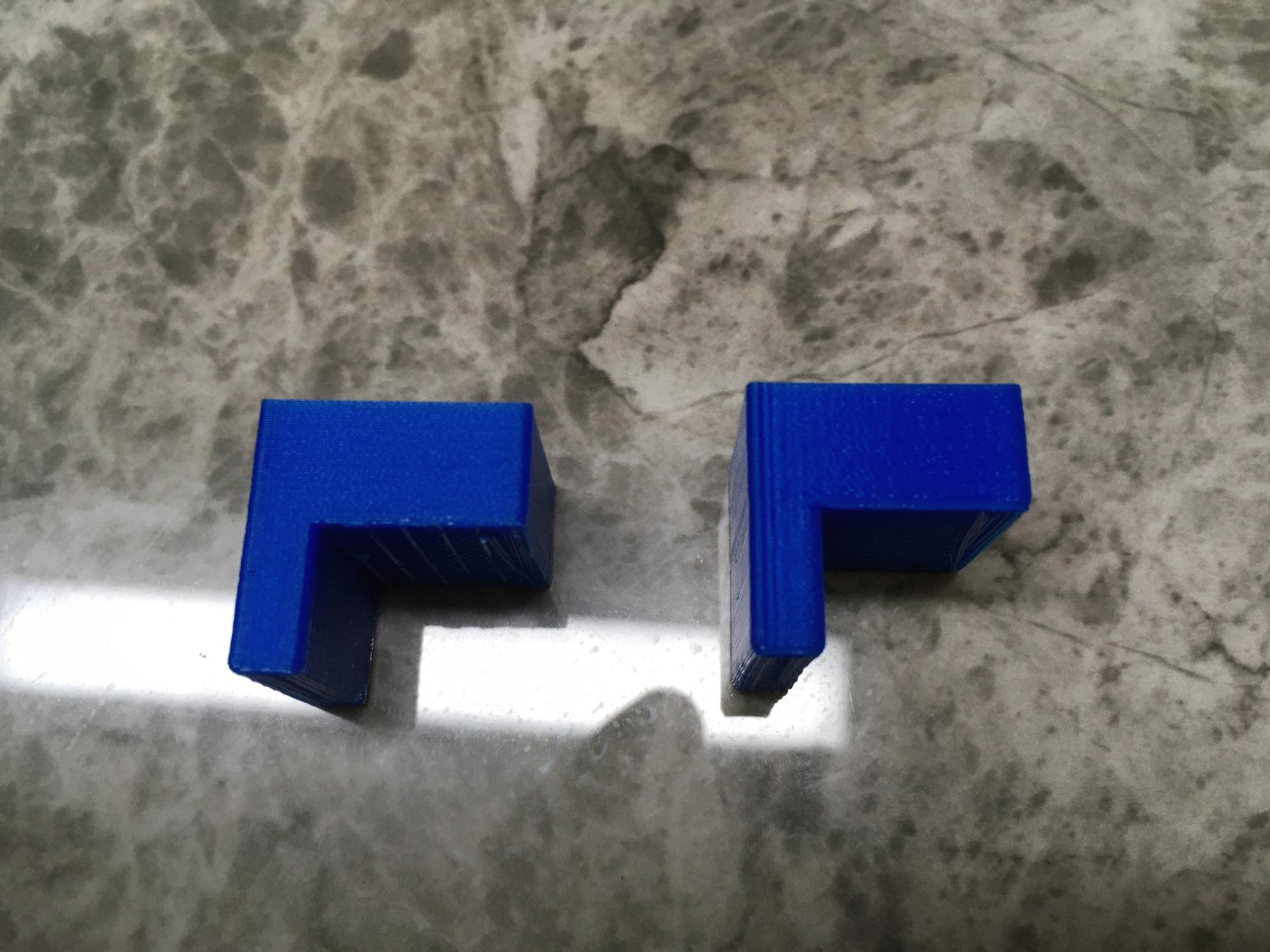

좌측이 거리를 주지 않고 출력한 모델이고 우측이 0.2mm만큼 차이를 주고 출력한 모델입니다.



겉으로 보기에는 큰 차이 없이 깔끔하게 출력이 된 듯합니다.



하지만 서포트를 제거해보면 차이가 납니다!

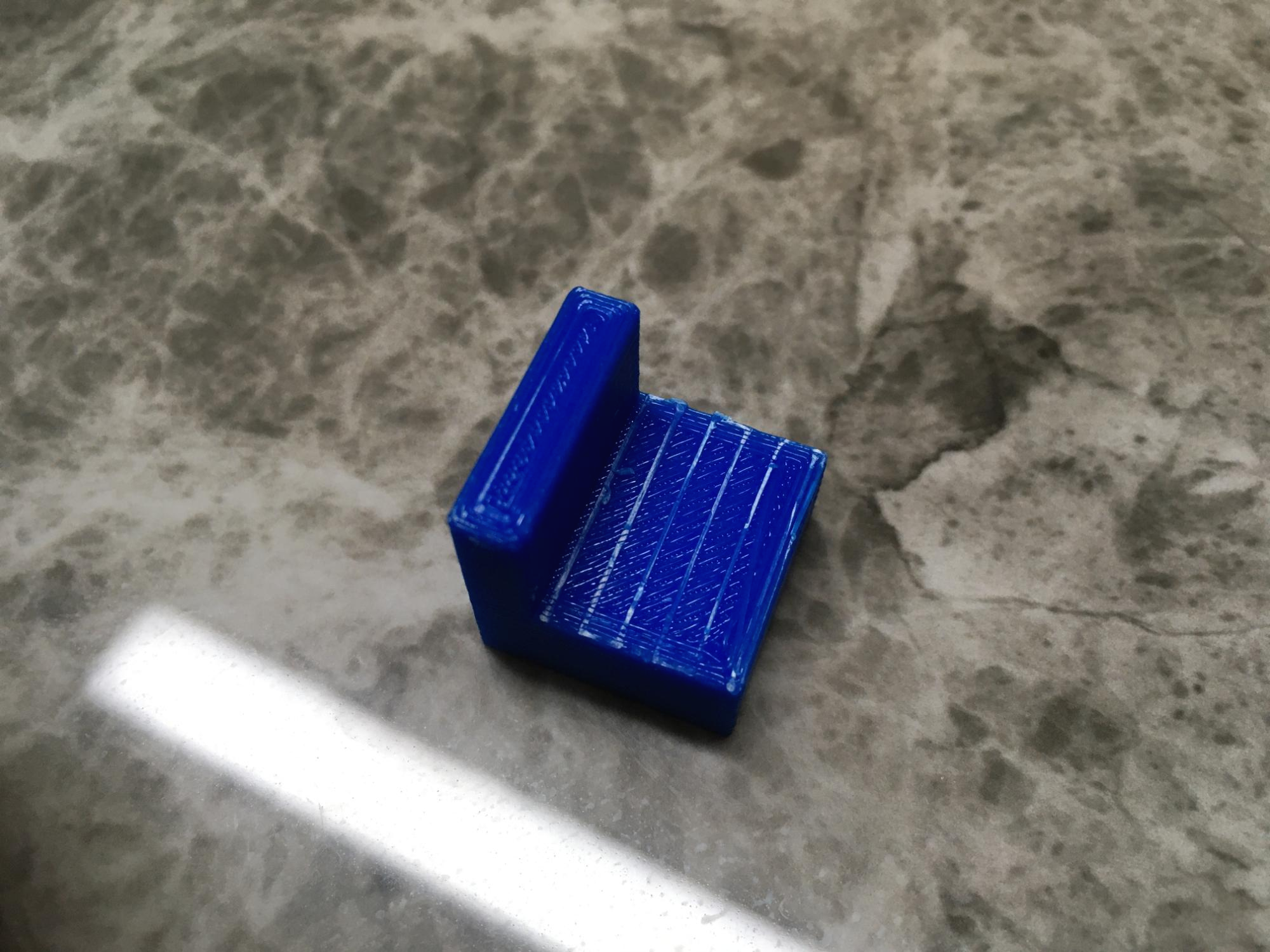

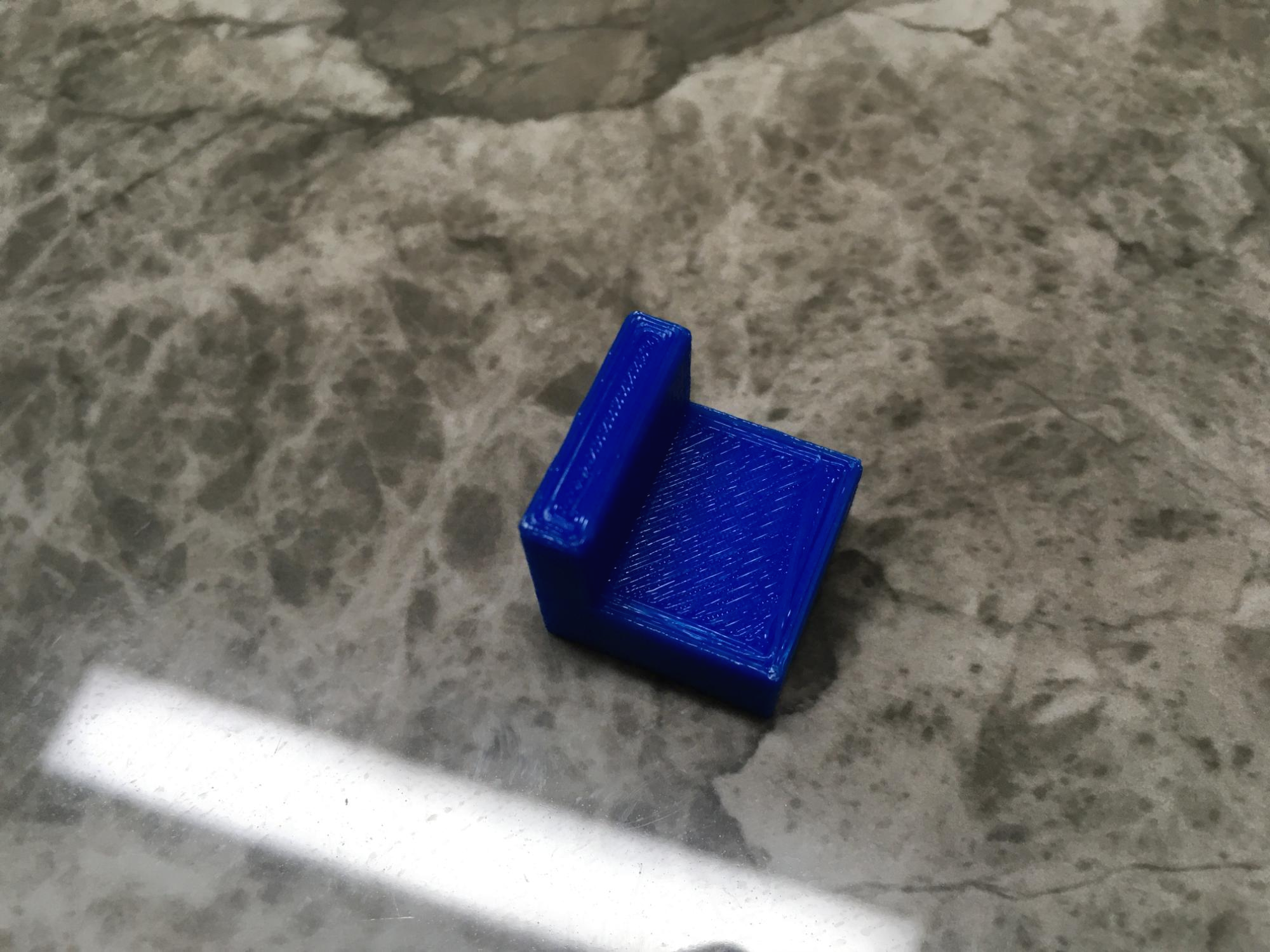

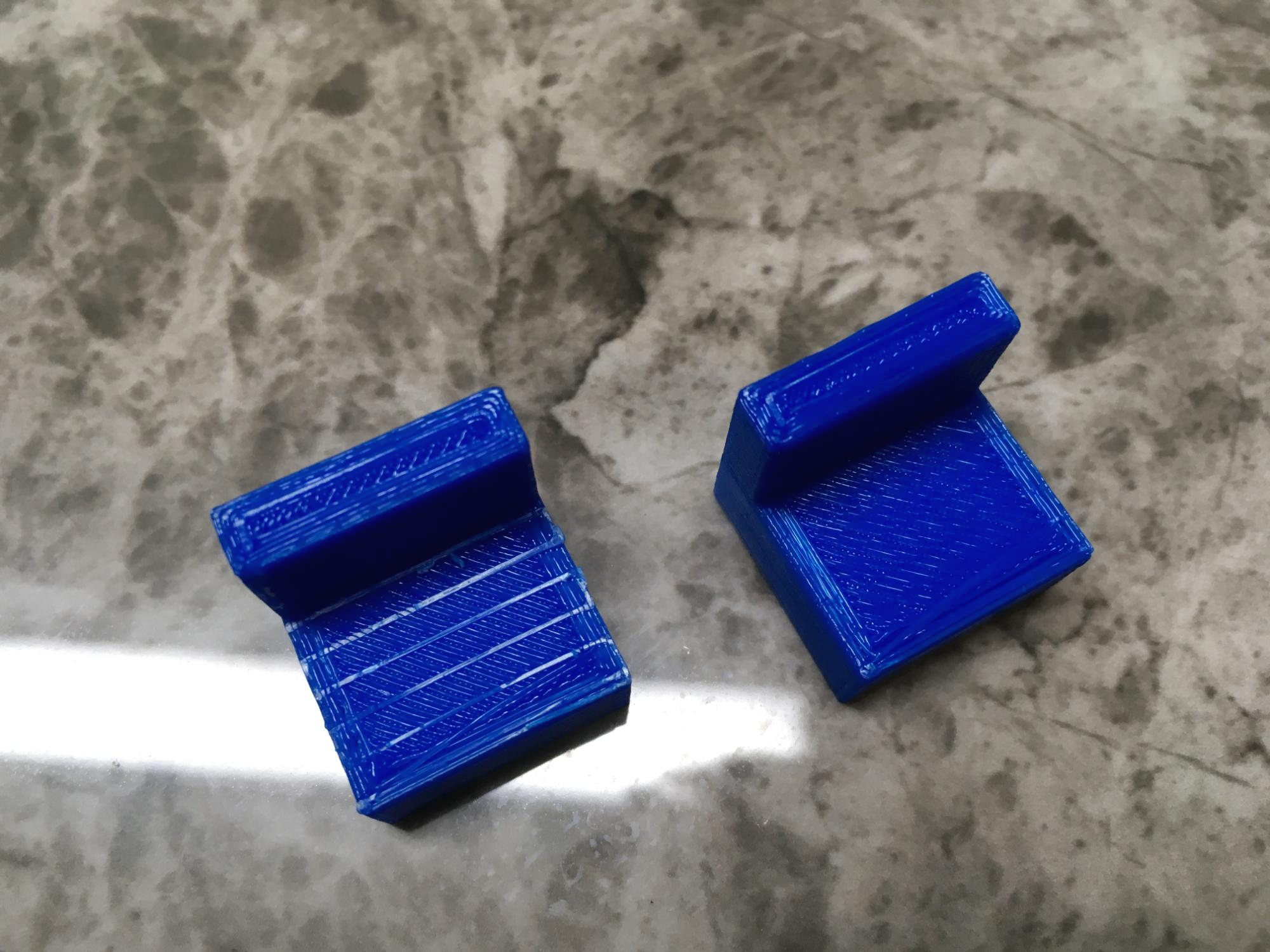

서포트를 제거 한고 한번 살펴봤습니다.





역시 겉모양에는 품질 차이가 거의 없지만

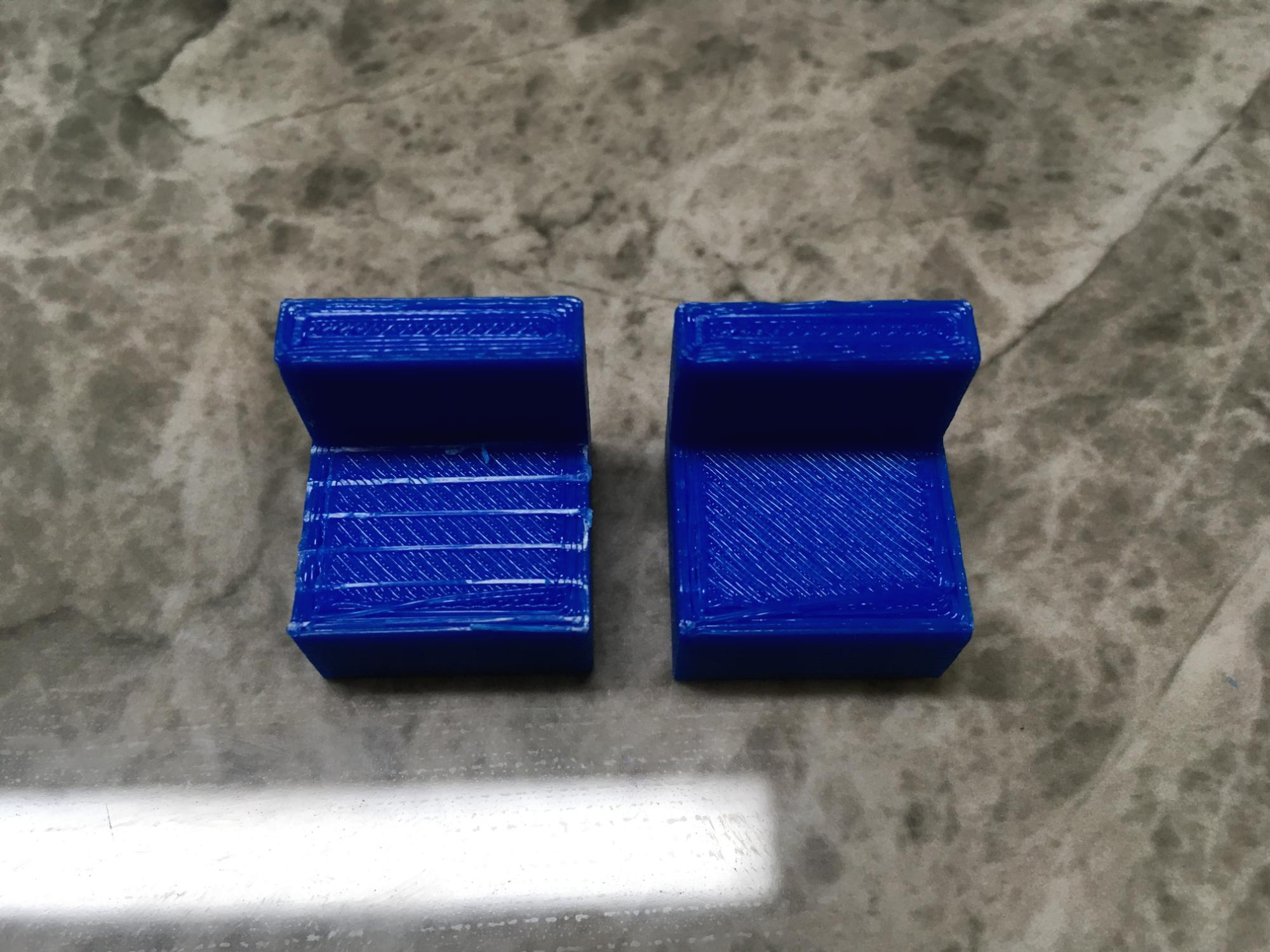

서포트가 붙어있던 면의 차이가 보이시나요?





서포트 패턴은 지그재그로 설정하고 출력을 진행했는데,



상단 거리를 띄우지 않은 좌측 모델에는 서포트가 있던 자리의 모습이 그대로 남아 있습니다.



레이어 한층 만큼 서포트 상단 거리를 띄워준 만큼



서포트의 자국이 덜 남아 있고 깨끗하게 출력된 모습을 볼 수 있습니다!



서포트 설정에는 다양한 값들이 있지만,



지금까지 연구한 결과 그중에 최대한 간단하면서 깔끔하게 서포트를 제거하는 방법이었습니다.

(더 좋은 방법을 찾아내면 추가 예정)



다음 글은 서포트 응용 #2로 서포트 차단기에 대해 포스팅해보도록 하겠습니다!
