안녕하세요. KM입니다!

오늘은 큐라에 출력할 모델을 올려두고,



해당 모델을 다양한 방법으로 보는 방법을 알려드리겠습니다.



먼저 큐라를 실행시킵니다.

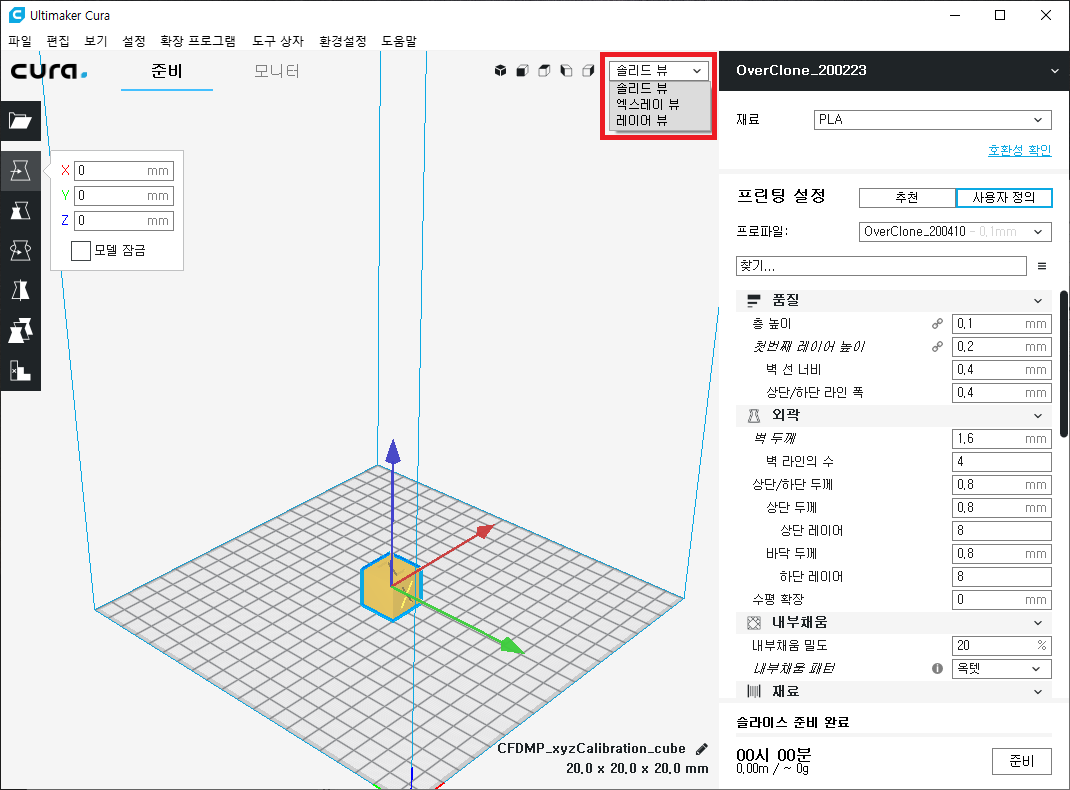

상단 빨간 박스 안에 있는 아이콘 및 항목이 오늘 알려드릴 뷰에 관련된 기능입니다.



이전에 알려드렸던 파일 열기나 마우스 드래그를 이용해서 큐브 파일을 하나 열어보겠습니다.





이렇게 큐브 모델을 불러왔습니다.



좌측에 X, Y, Z 방향을 알려주는 기준 표기가 있고



모델에도 화살표로 X, Y, Z 방향을 표기되어 있습니다.

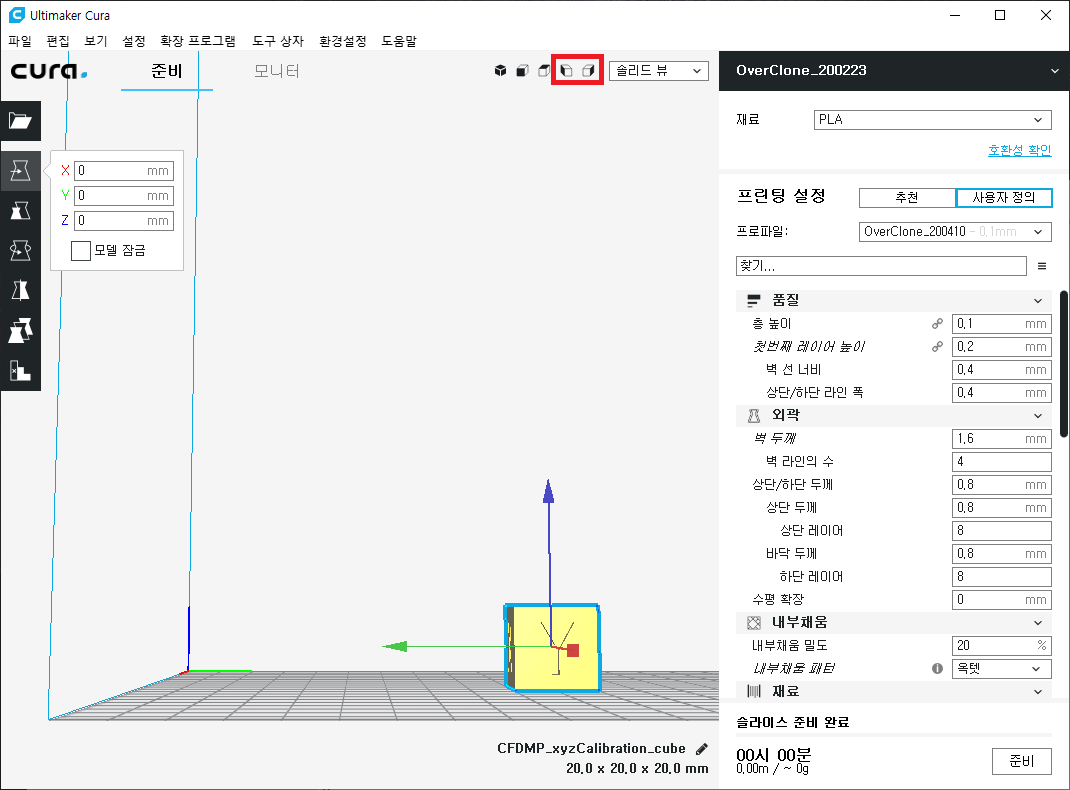

상단에 빨간색 상자의 아이콘을 순서대로 눌러보시면 모델의 방향이 바꾸는데요,



순서대로 등각도, 정면도, 평면도, 측면도, 배면도입니다.



■ 등각도 : 모델의 전체 입체적인 모습을 나타냄



■ 정면도 : 모델의 정면 모습을 나타냄



■ 평면도 : 모델의 상단 모습을 나타냄

■ 측면도 : 모델의 좌/우 측면을 나타냄



또, 현재 화면에 마우스 오른쪽을 누른 채로 드래그를 해보면 모델의 방향이



마우스 움직임에 따라 자유롭게 변경이 됩니다.

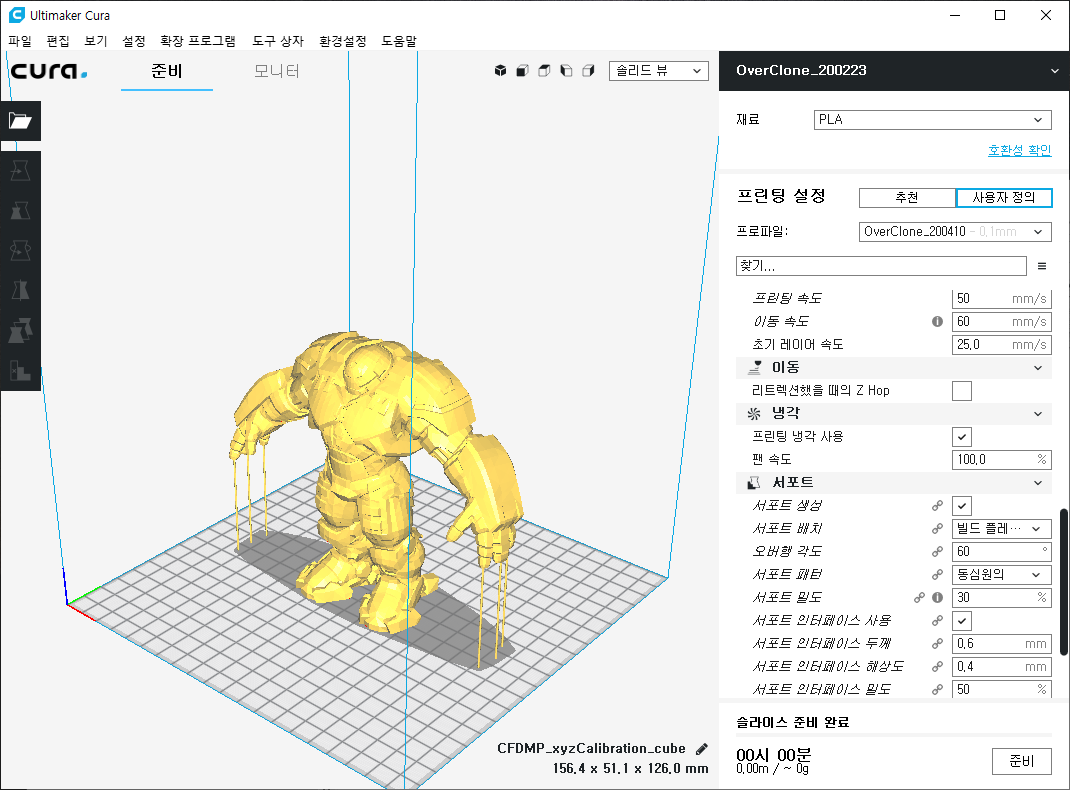

그리고 솔리드 / 엑스레이 / 레이어 뷰가 있는데 해당 뷰는



구분을 위해 조금 복잡한 모델을 불러와서 설명을 드리겠습니다.



1. 솔리드 뷰



모델의 전체 모습이 노란색으로 보이는 뷰가 "솔리드 뷰"입니다.



처음 모델을 열면 자동으로 솔리드 뷰로 나타나서 보이고 위에서 알려드린 방법이나



마우스 우클릭 후 이리저리 돌려가며 출력 전 모델의 모습이나 위치를 확인합니다.





2. 엑스레이 뷰



말 그대로 엑스레이 뷰입니다.



마우스 휠을 이용해서 모델을 확대하고 이리저리 돌려보면



모델 내부의 모습을 볼 수 있습니다.



아직까지 엑스레이 뷰는 따로 사용해 본 적이 없습니다 ㅎㅎ



3. 레이어 뷰



출력을 하기 전에 최종 확인 시 가장 중요한 레이어 뷰입니다.



레이어 뷰는 실제 3D 프린터가 작동되고 프린팅 되는 전체 모습을 미리 볼 수 있습니다.



기존 솔리드 뷰에서 레이어 뷰로 바꾸면 위 사진처럼 회색으로 아무것도 보이지 않는데



이유는 슬라이스가 완료되지 않았기 때문입니다.



좌측에 출력을 위한 프린팅 설정을 완료하고 [준비]를 눌러서 슬라이스를 완료해야



프린팅 출력 조건이 적용된 레이어 뷰를 볼 수 있습니다.



슬라이스가 완료되면 해당 출력 파일을 저장을 할 수 있으며,



프린팅 설정 조건에 따른 예상 출력 시간과 소비 필라멘트의 길이와 무게를



대략적으로 나타냅니다.



3D 프린터는 모델을 각 층으로 나눠서 쌓아 올리는 방법으로 프린팅을 진행한다고



몇 차례에 걸쳐 말씀을 드렸는데요,

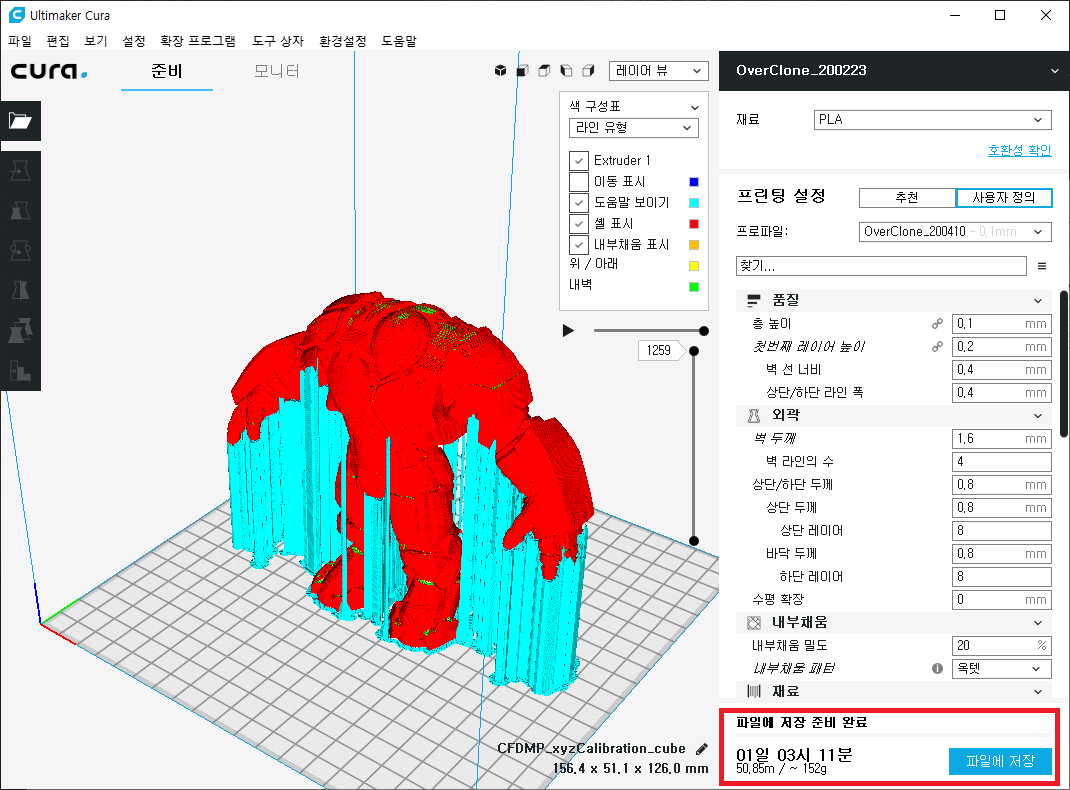

현재 사진에 보시면 1259라고 적혀 있는 숫자는 출력을 위해 쌓아 올리는 전체 층수라고 보시면 됩니다.





맨 아래 보시면 전체 모델의 실제 높이가 126mm인데



저는 설정에서 품질에서 층높이(한 층높이)를 0.1mm로 설정했고, 첫 번째 층높이만 0.2mm로



설정을 했기 때문에 층높이가 총 1259개의 레이러로 나타나는 것입니다.

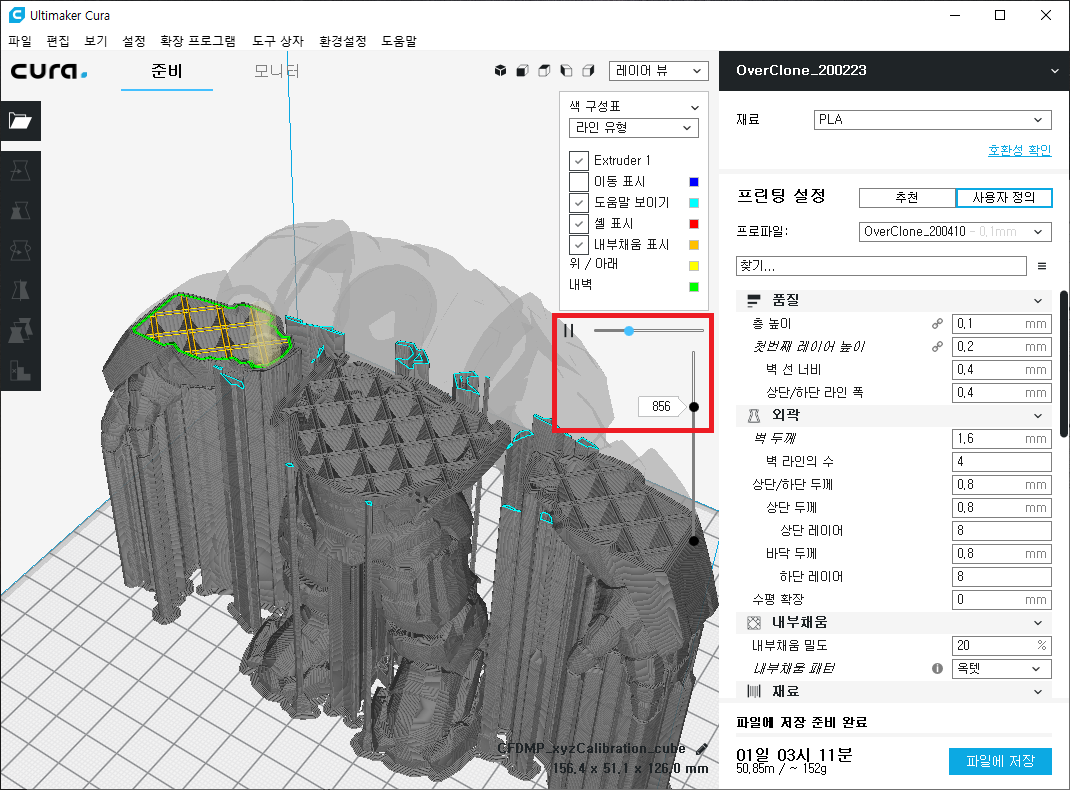

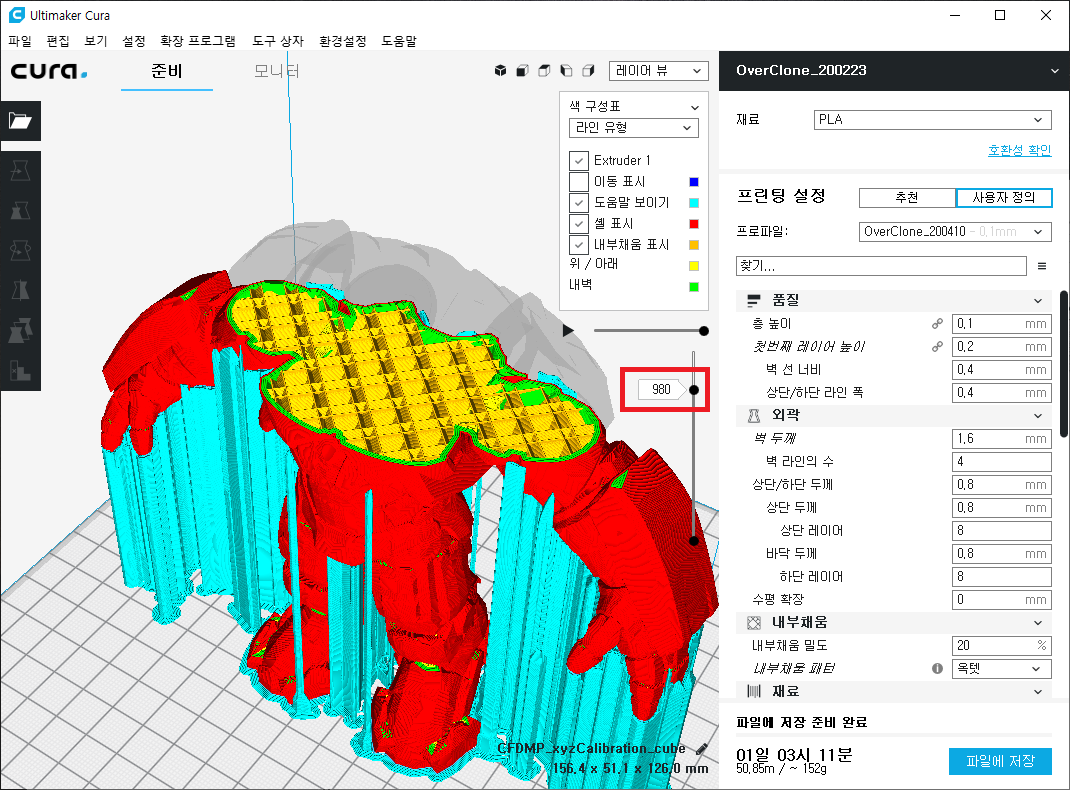

모델 우측에 숫자를 직접 입력하시거나 검은색 원을 드래그하시면



층 별로 프린팅이 어떤 모양으로 진행이 되는지 알 수 있습니다.



라인 유형별로 색깔을 구분해서 나타내기 때문에



해당 색상이 출력 구성 중 어느 것을 나타내는지 한눈에 볼 수 있습니다.



일반 솔리드 뷰로는 볼 수 없는 서포터의 모습도 볼 수 있고요!



그리고 층을 지정하고 ▶버튼을 누르면 노즐 이동 모습이 나오면서



해당 층이 어떤 순서로 어느 방향으로 실제 출력이 진행되는지 미리 볼 수 있습니다.



영상으로 보시죠!
