[생활속 3D 프린팅] 조명 인테리어 달 무드등 만들기 (Moon Light)

[생활속 3D 프린팅] 달 무드등 만들기





안녕하세요. KM입니다!



오늘은 3D 프린터를 이용해서 "달 무드등(조명)"을 만들었습니다.



시중에 판매되고 있는 제품도 있는데,



출력부터 조명 배선까지 직접 만들어봤습니다.



준비물은 좌측부터 순서대로



- 전원 스위치

- USB 충전 모듈

- 전압 조절기

- 배터리

- LED



나머지 몸체와 달은 직접 출력해서 제작 들어갑니다!



먼저 몸체와 달을 출력해주고,







달 모델은 역시 싱기버스에서 검색하면 찾으실 수 있어요!



https://www.thingiverse.com/thing:2771919



링크 참조하시고, 설정에서 내부 채움을 100%로 진행하시면 됩니다.

(단, 리트렉션 조건이 좋지못하면 내부에 거미줄이 엄청 생겨요 ㅠ 제 글에 리트렉션 관련 글이 있으니 참고하세요!)



몸체와 달 모델 출력이 끝나면 배선을 진행합니다.





배선 콘셉트는 USB 충전 모듈을 이용해서 배터리를 충전 시킨 후



배터리에서 나온 3.7V 전압을 15V로 변환해서 LED를 켜서 사용할 수 있도록 잡았습니다.





USB 충전모듈 + 배터리 + 전압 변환 모듈 > LED 연결



USB 충전 모듈을 보시면 배터리를 연결하는 +,- 단자에 구입한 배터리를 연결하고,



출력 부분 +,- 단자와 전압 조절 모듈 IN단자를 연결해줍니다.



전압 조절 모듈 OUT 단자와 LED를 연결해주기 전에 !! 전압 조절을 먼저해주셔야 합니다.



현재 제가 주문한 리튬 배터리는 3.7V이고 LED는 15V이기 때문에 조절이 필요합니다.



전압조절모듈 중앙에 보시면 황색 단자가 있는데 이 부분을 돌리면 전압이 조절이 됩니다.



최종적으로 입력 3.7V, 출력 15V를 확인하신 후에 조립과 배선 마무리 작업을 진행합니다.

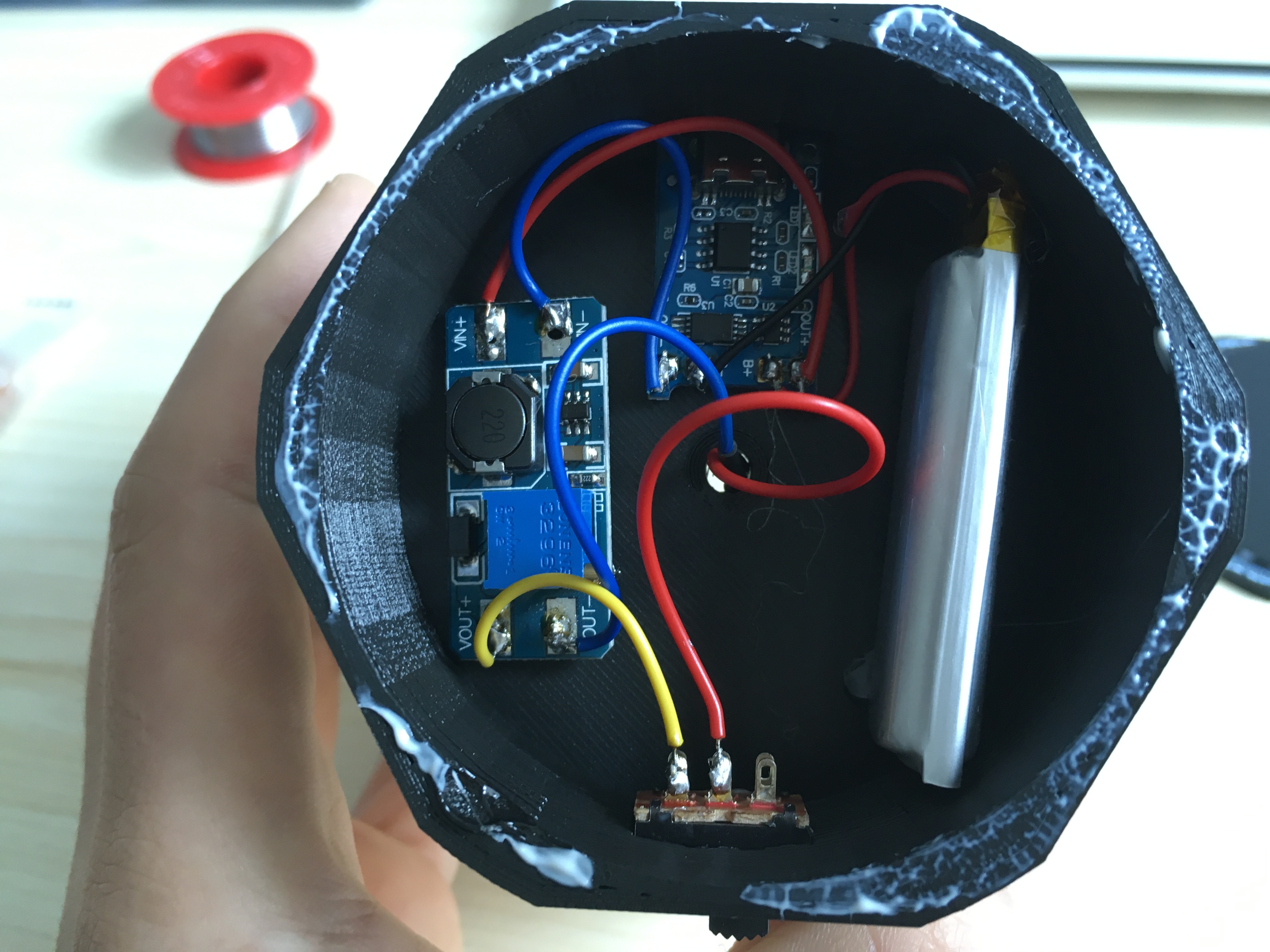

최종적으로 완료된 배선 모습입니다.



하부 커버를 덮기 전에 사진을 찍었습니다.



USB 충전 모듈과 전압 조절 모듈, 스위치는 정말 저렴한데 우측에 저 리튬 배터리가



조금 가격이 나갑니다.



당연한 얘기겠지만 용량이 커질수록 충전량이 늘어서 사용시간도 늘어나지만



배터리 용량을 욕심 내다보면 금액이 한도 끝도 없이 올라갑니다...





저는 적당히 타협 봐서 1000mah를 구매했습니다.

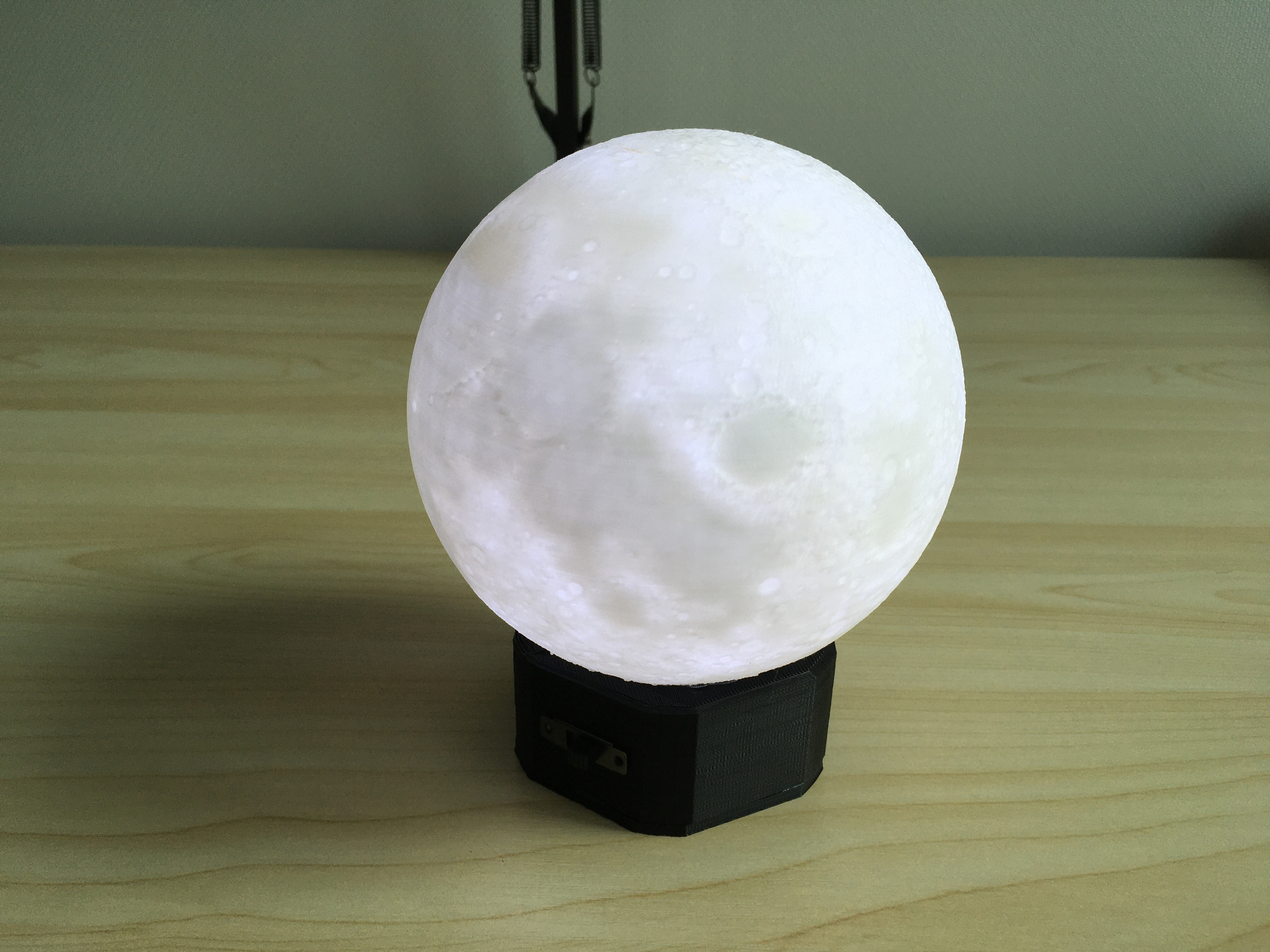

최종적으로 완료된 무드등 모습입니다.



어두울 때 찍었어야 하는데 밝은 낮에 찍어서 잘 보이진 않네요 ㅠ



집에서 사진 액자를 모아놓은 테이블 중앙에 놓고 밤에 켜놓고 있는데



생각보다 은은하고 예뻐서 인테리어로 좋은 것 같아요!
