안녕하세요.

​

KM입니다.

​

4차례에 걸친 도면 수정과 조립 확인으로 간섭부나 약한 부분을 보강했습니다.

​

이제 크게 변경되는 부분은 없고, 추가 될 부분만 남았네요 ~

​

1. SMPS, 보드류 고정 브라켓

- 현재 주문만 해놓은 상태고 해외배송으로 약 3주 정도 걸리는 터라..

한국에서 실측을 하고 설계를 해야될 듯.

​

2. 리미트 스위치 브라켓

​

3. 홀부분 공차 테스트 / 확정

- 베어링, 연마봉, 스크류너트 등 빡빡하게 들어가야 되는 부품도 있고,

그렇지 않은 부품도 있어서 특성에 따라 공차를 따로 줘야 할 것 같아서

부품을 출력하기전에 홀만 모아서 테스트 출력 후 치수 수정 예정.

​

​

* 중국에서 최종 설계 된 자작 CNC 1호기 입니다.

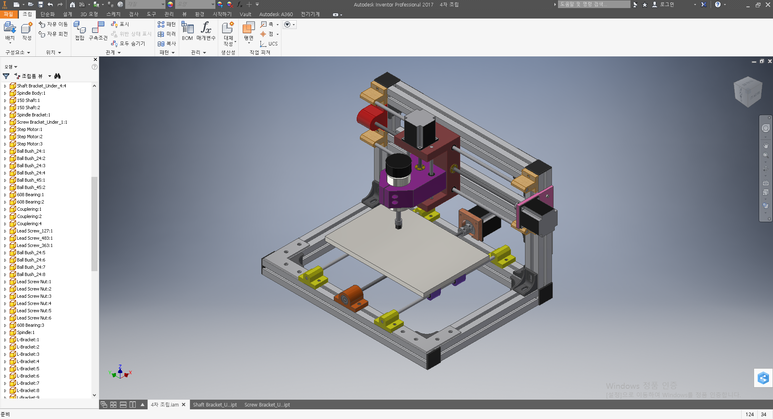

< 전체 모습 >

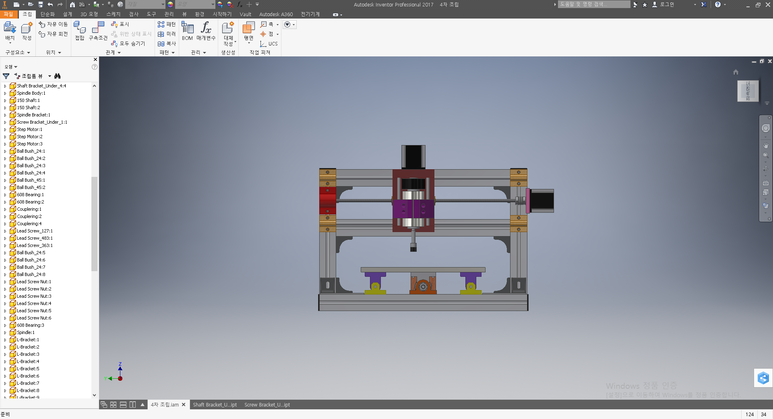

< 정면 >

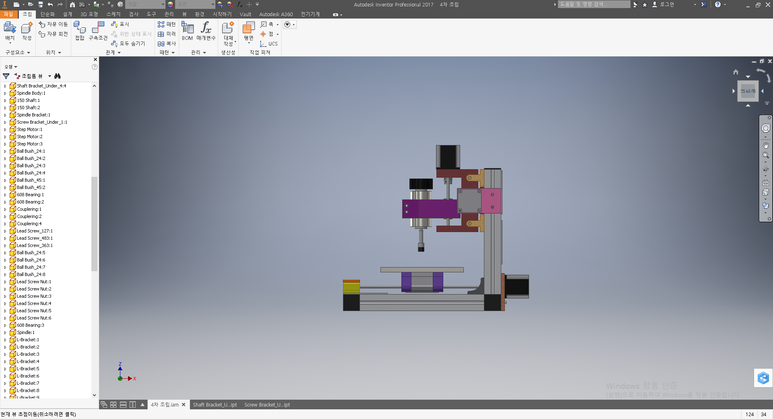

< 측면 >



< 후면 >



< 배면 >



그리고 간섭 테스트 및 동작 확인





이제 하루에 조금씩만 보면서 더 수정할 곳이 있나 잠~깐 고민만하고,

​

하드웨어는 얼추 끝난것 같고...

​

전기 배선 구상, 가공을 위한 소프트 공부를 시작합니다 !



2019. 06. 18
