[자작 1호 CNC 제작기] 최종 설계 완료
안녕하세요 ~
KM 입니다.
부품 2D 스케치를 완료하고 인벤터로 3D화 완료하여
조립도까지 만들었습니다 ~
기존과 모양과 부품은 크게 다르지 않지만,
전체적으로 크기를 줄이고 부품도 공통화 하여 3D 출력에 드는 시간을 대폭 줄였네요 ~
당연히 비용도 조~금 줄어들겠죠 ? 일단 테스트용이니까요 !
일단 크기는 기존 500X400X340에서 380X310X360으로 높이만 살~짝 커지고
크기는 줄어들었습니다. 당연히 가공영역도 많이 줄었지요 ~
캡쳐된 사진으로 보시죠 !

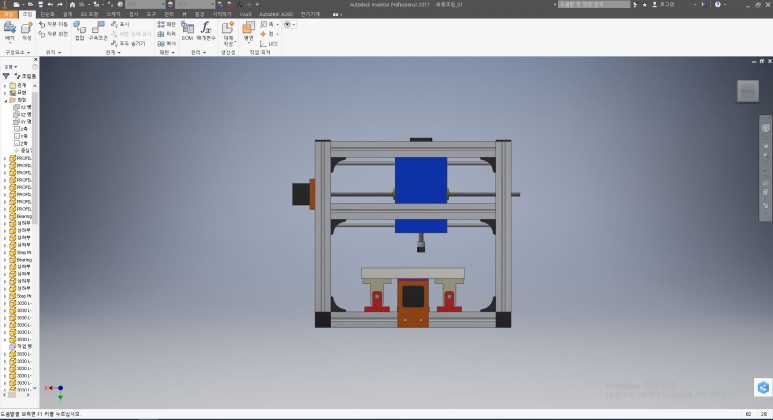

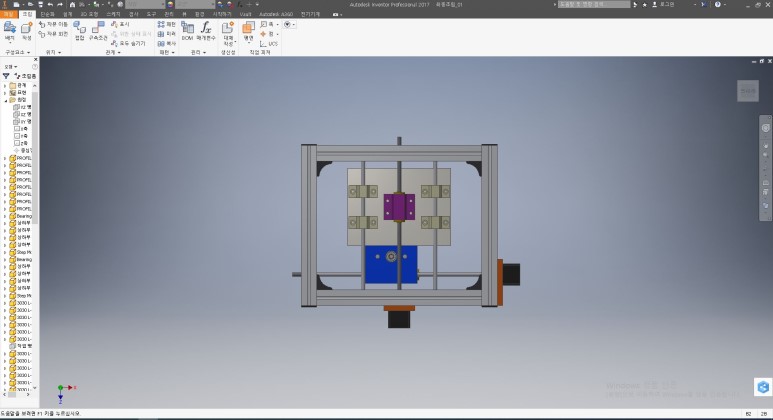

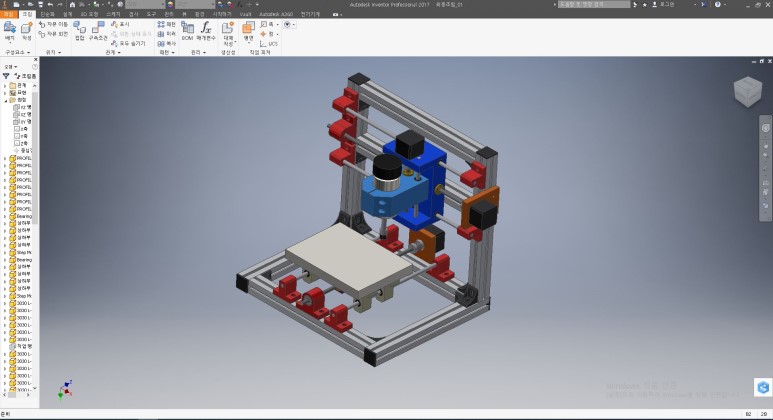

조립이 완료된 전체 모습이고,

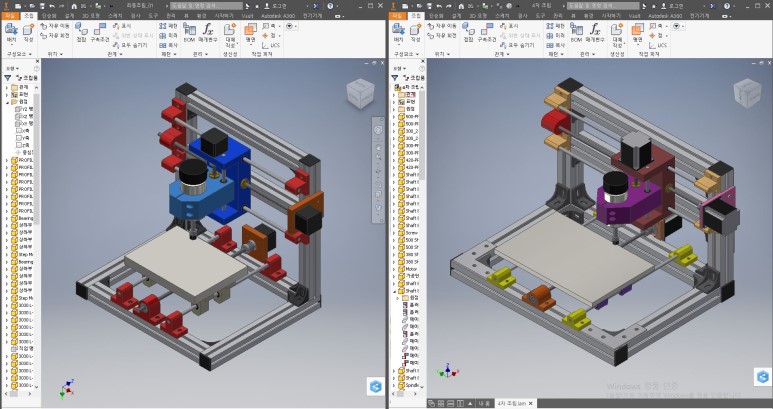

기존 설계와 비교해보면 이렇습니다. (좌측이 새로 설계 / 우측이 기존 설계 CNC)
많이 줄어든 것 같나요 ? ㅎㅎ
이제 부품도 한번 뽑아서 금액도 비교해봐야겠네요 ~
잘될지는 모르겠지만 얼른 만들어보고 싶네요 !
