안녕하세요. KM입니다!



엔더3 프로 3D프린터를 구매하고 몇 달 동안 문제없이 잘 사용하고 있었는데



최근 출력 중 탈조 현상이 가끔 한번씩 발생하더니 이제 아예 압출 불량 문제가 발생했습니다.

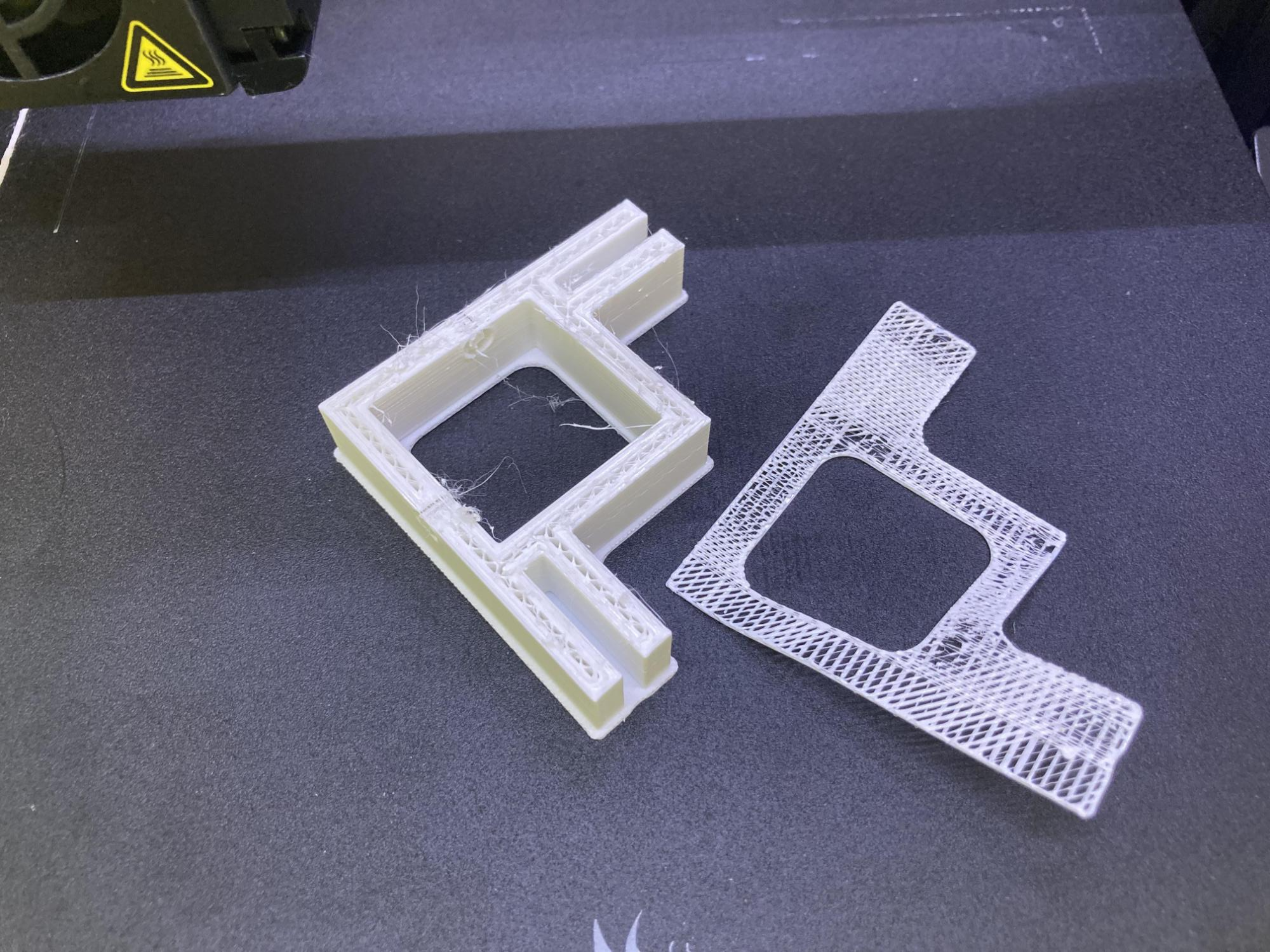

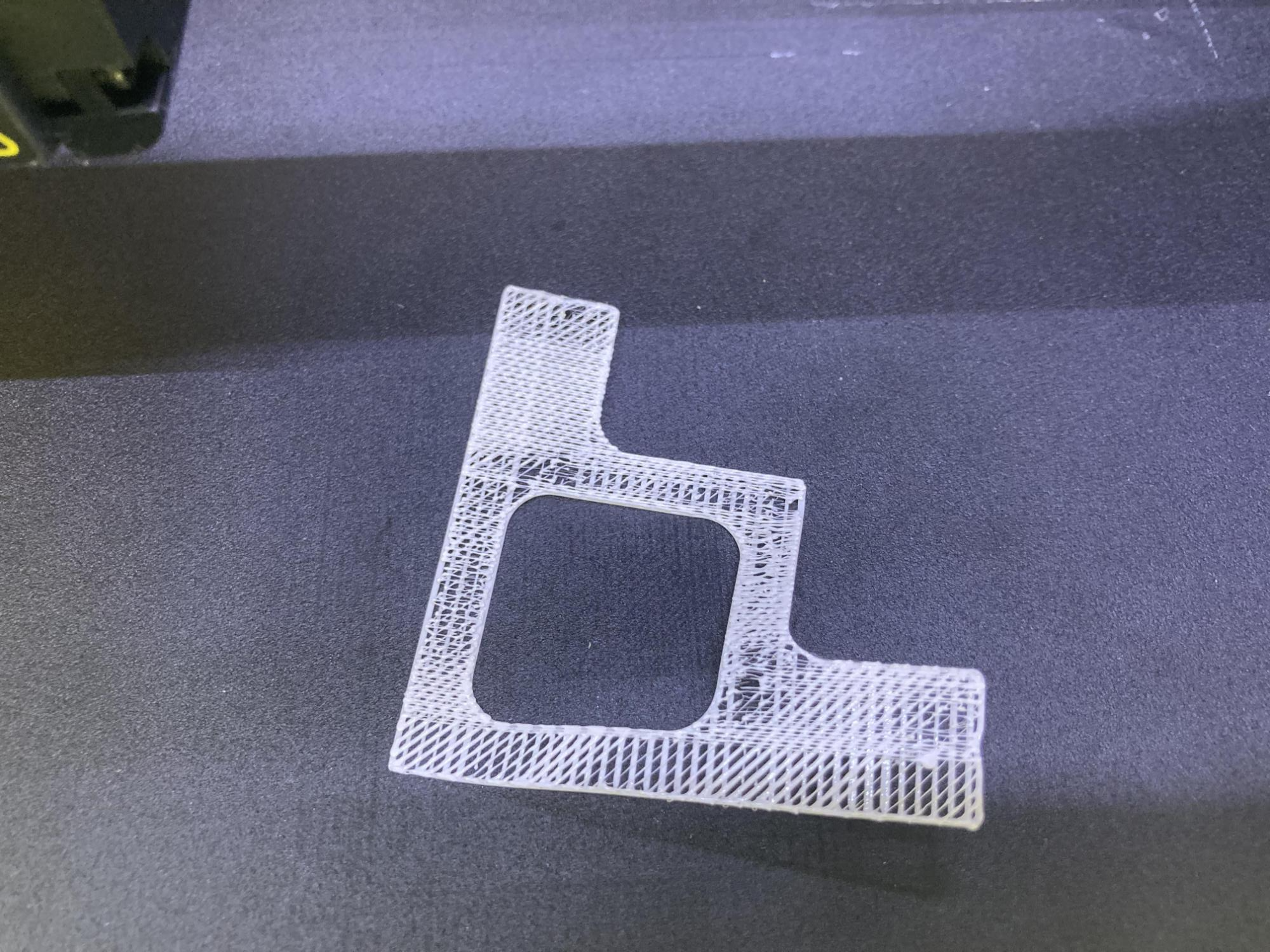

사진으로 한번 보시죠.





아예 처음부터 필라멘트가 압출되어 나오지 않으면 문제를 빨리 찾았을 텐데



이건 압출이 되는 부분은 압출이 되고, 어느 정도 출력이 잘 되다가 중간에 압출이 끊어지는 현상이



번갈아 발생을 해서 한참을 헤매다가 원인을 찾았습니다.





원인은 바로 익스투루더의 베어링의 움직임에 있었습니다.



출력 중에 정상적으로 출력이 되다가 압축이 멈출 때



익스투루더를 확인한 결과 모터는 돌아가는데 베어링이 정상적으로 돌아가지 않고 있었습니다.

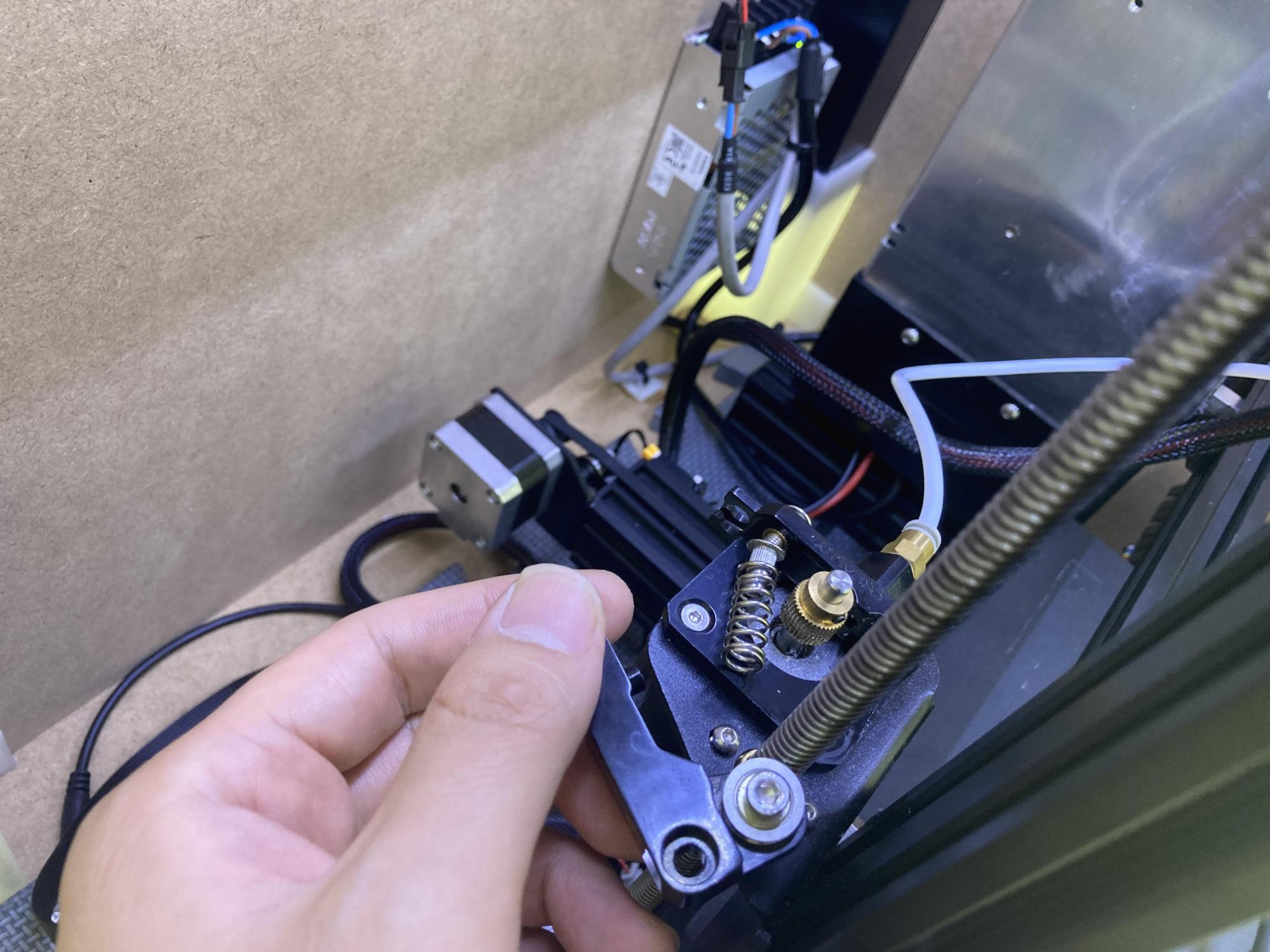

일단 베어링이 연결되어 있는 클립 부분만 풀어서 확인을 했습니다.



풀어서 겉으로 보기에는 크게 문제가 없어 보였는데



클립을 뒤로 돌려보니 역시 베어링을 고정시켜주는 너트부가 파손이 되어 있었습니다.



해당 원인 때문에 베어링을 제 위치에 고정시켜주지 못했고, 출력 중 힘을 받으면 베어링의 위치가 틀어지면서



중간중간 압출 불량 및 탈조 현상이 발생한 것이었습니다.





어차피 교체를 해줘야 했기 때문에 익스투루더를 메탈 재질로 교체하기로 했습니다.

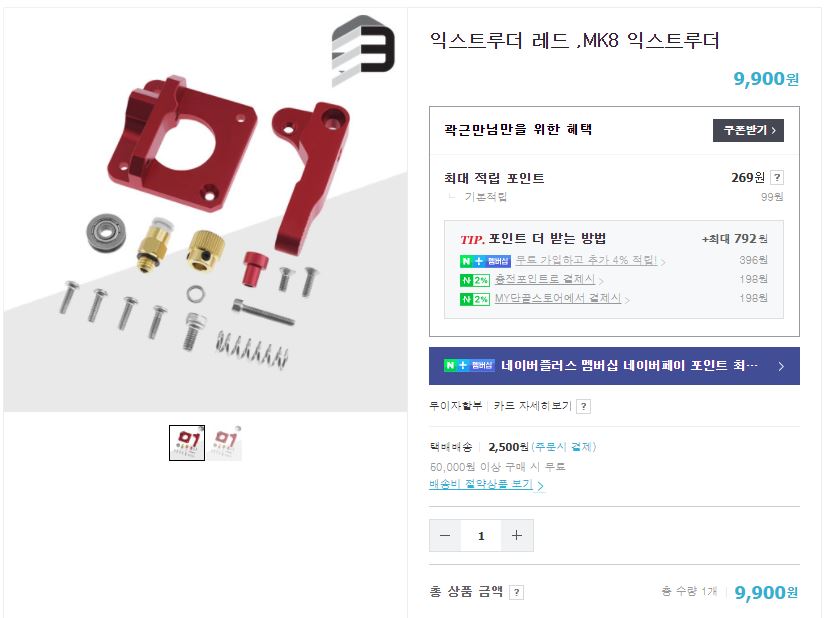

인터넷에 MK8 익스투루더라고 검색을 하면 다양한 제품이 나오는데





저는 9,900원을 주고 구매를 했습니다.

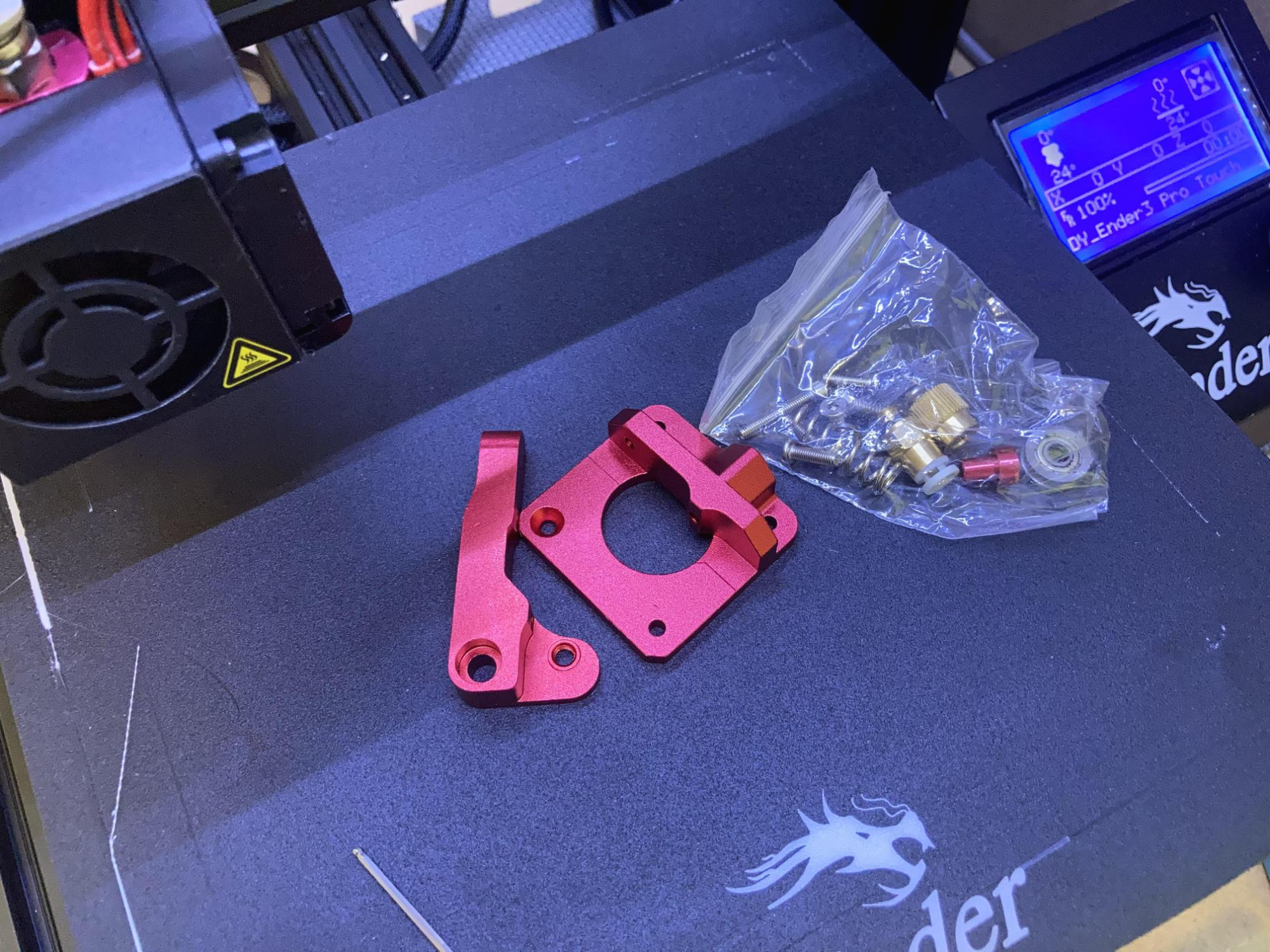

다행히 하루 만에 부품이 도착을 했고, 교체 작업을 진행해봅니다.

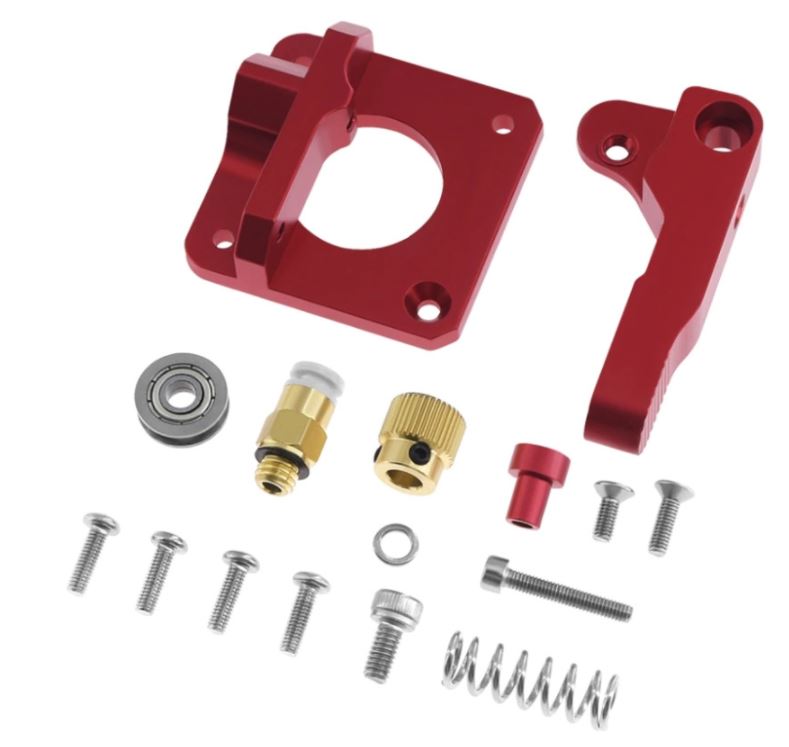

교체 방법은 크게 어렵지 않은데 위에 사진을 참고하셔서 순서대로 진행을 하시면 됩니다!

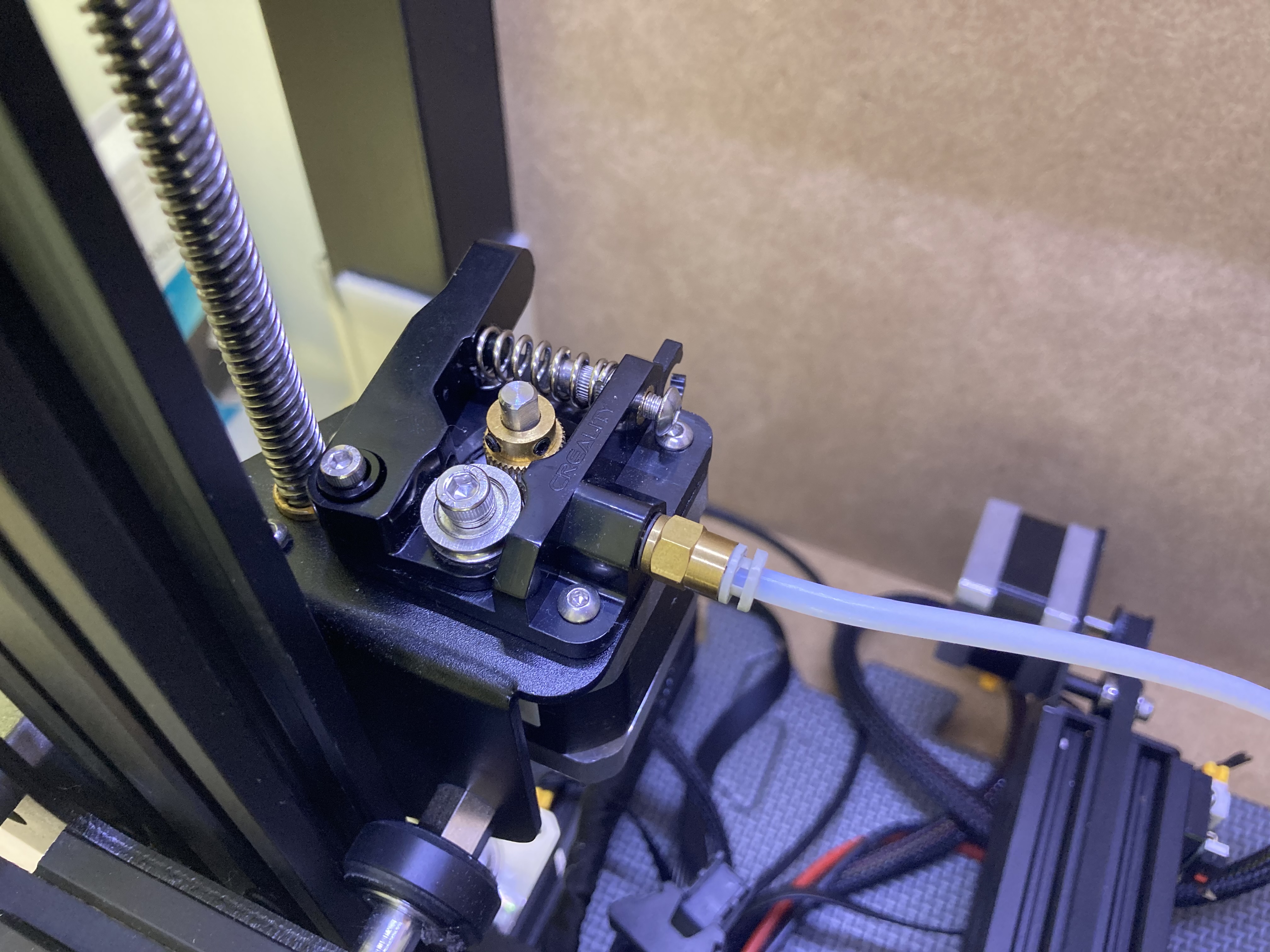

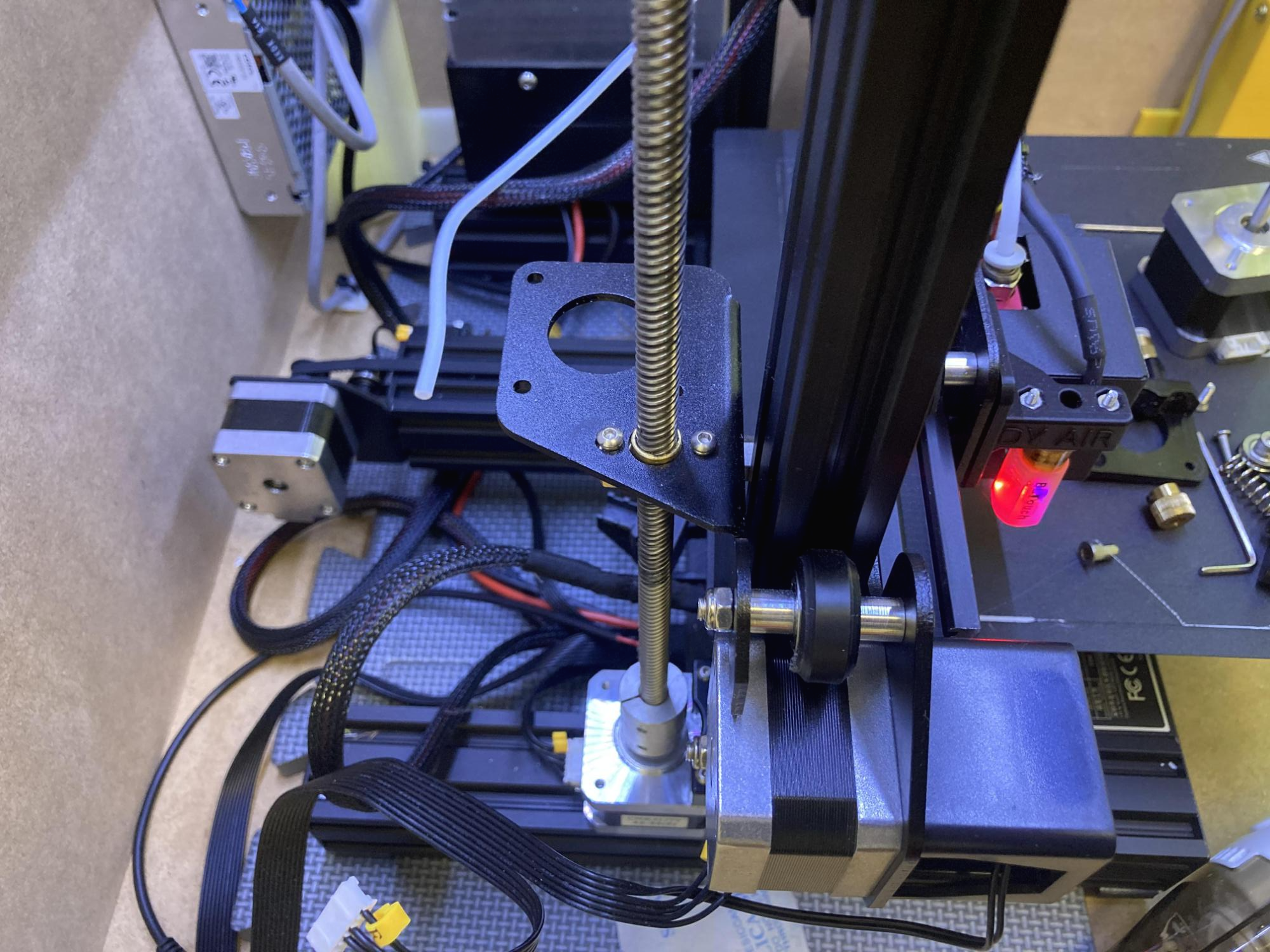

가장 먼저 기존에 있는 익스투루더(Extruder)를 분리해야 하는데



클립 부분을 먼저 풀어 준 뒤에 하부에 스탭 모터와 익스투루션 시트가 연결되어 있는 볼트 3개를 풀어주게 되면



이런 식으로 간단하게 분해가 끝이 납니다.



그리고 새로 구매한 MK8 메탈 익스투루더를 상단에 올려둔 조립 순서 사진을 보고



순서대로 조립을 해주면 됩니다.

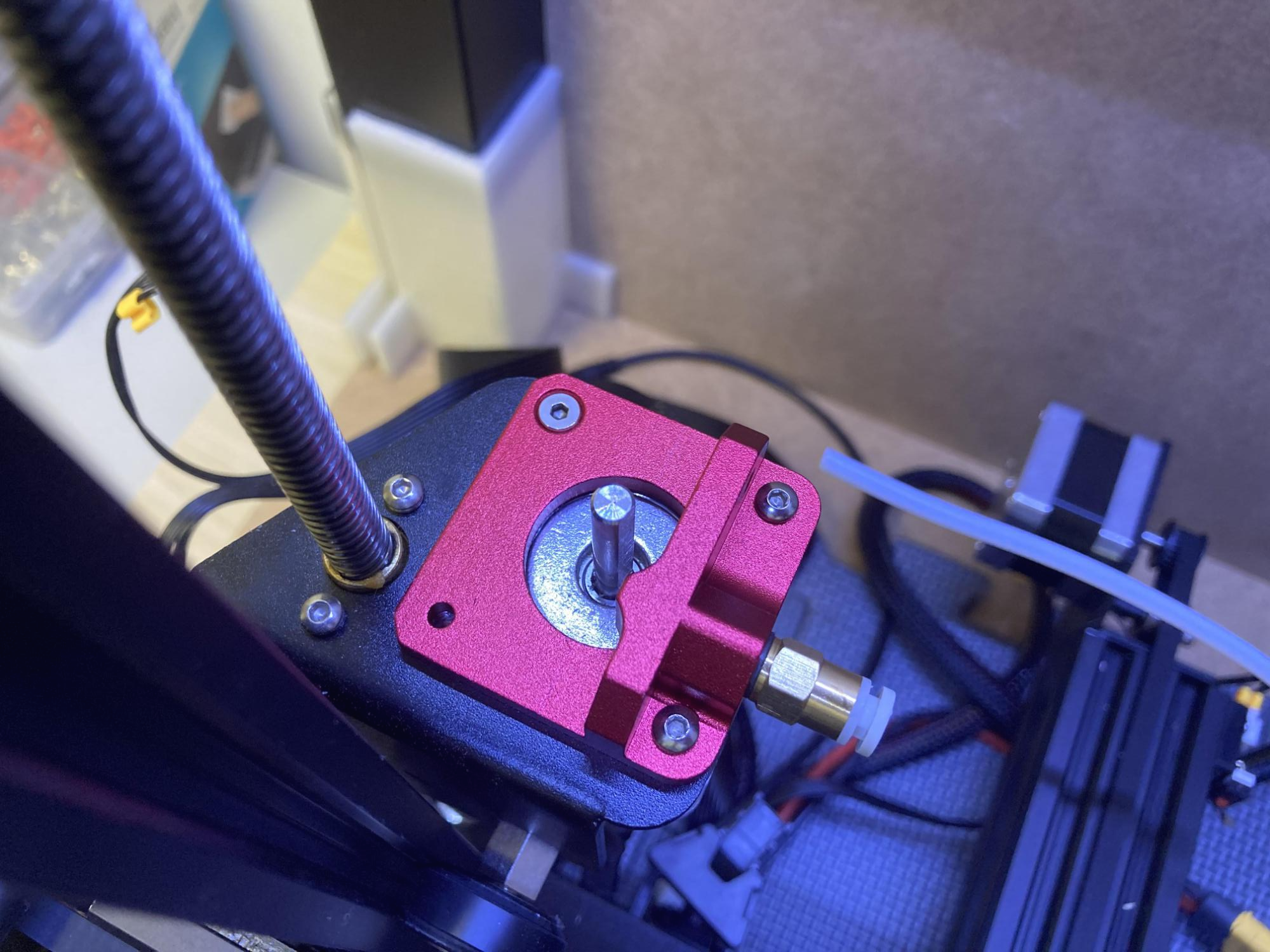

익스투루션 시트에 피팅을 연결해주고, M3볼트 3개를 이용해서 하부 스탭 모터와 함께 연결을 해줍니다.



여기서 주의하실 점은 사진 기준으로 좌측 상단에 있는 볼트는 밖으로 튀어나오면 클립과 간섭이 생기기 때문에



동봉되어있는 볼트 중 접시 머리 볼트를 이용해서 고정을 해줍니다.



그리고 또 하나는 볼트 3개로 스탭 모터를 고정을 하는데 볼트 3개를 조일 때 한 번에 조이지 말고



3개를 모두 걸어둔 상태에서 위치를 잡고 체결을 해야 스탭 모터가 틀어지는 것을 방지할 수 있습니다.

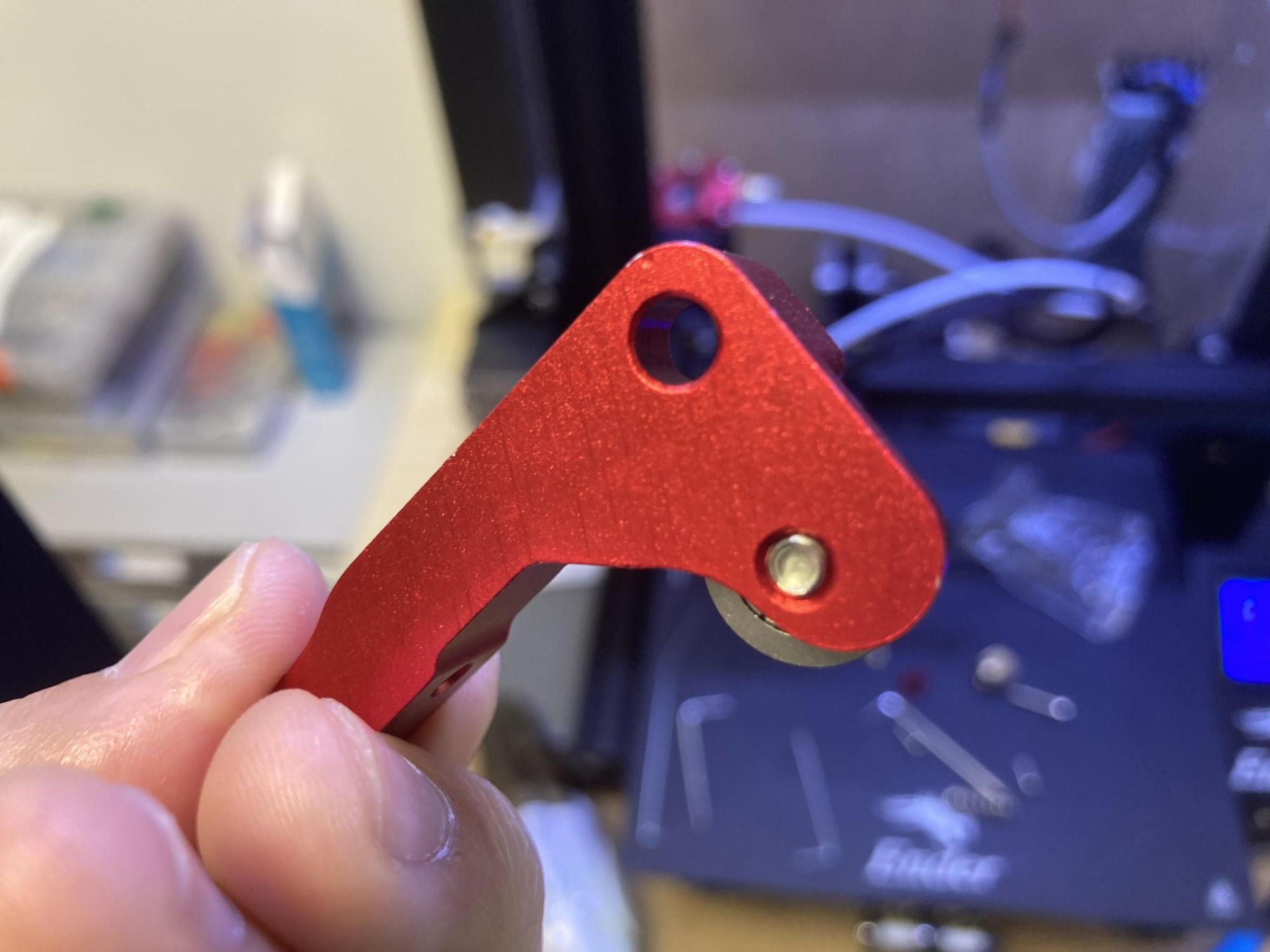

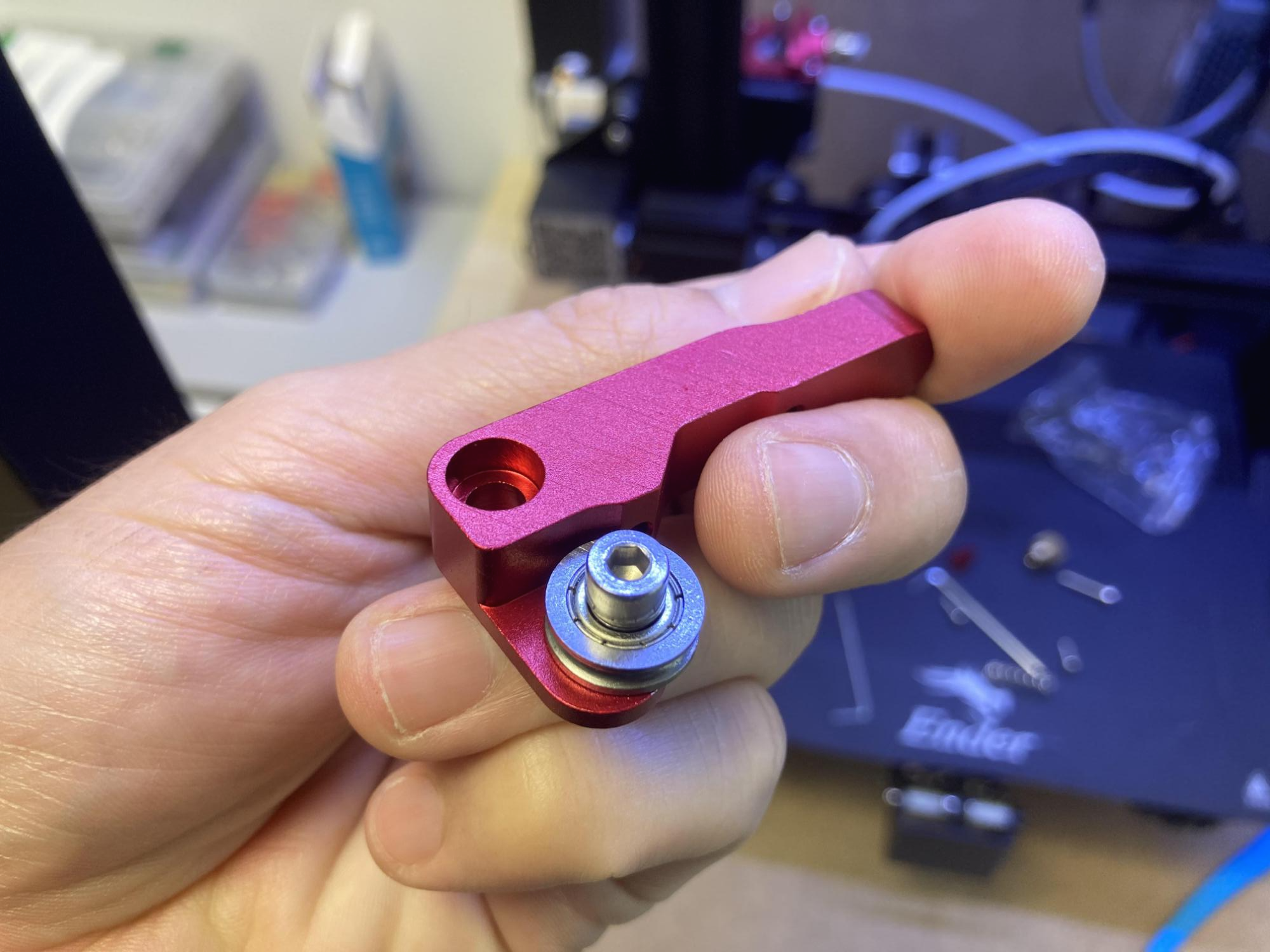

다음으로 문제가 되었던 클립부와 베어링을 단단히 조립해 줍니다.



역시 메탈로 되어있어서 기존에 플라스틱 부품과는 달리 파손되는 일은 없을 것 같네요.



장력 스프링이 들어갈 부분에 동봉된 나사를 고정시켜주고,



스프링을 넣은 후에 클립을 고정시키고 정상적으로 움직이는지 한번 눌러서 테스트해봅니다.

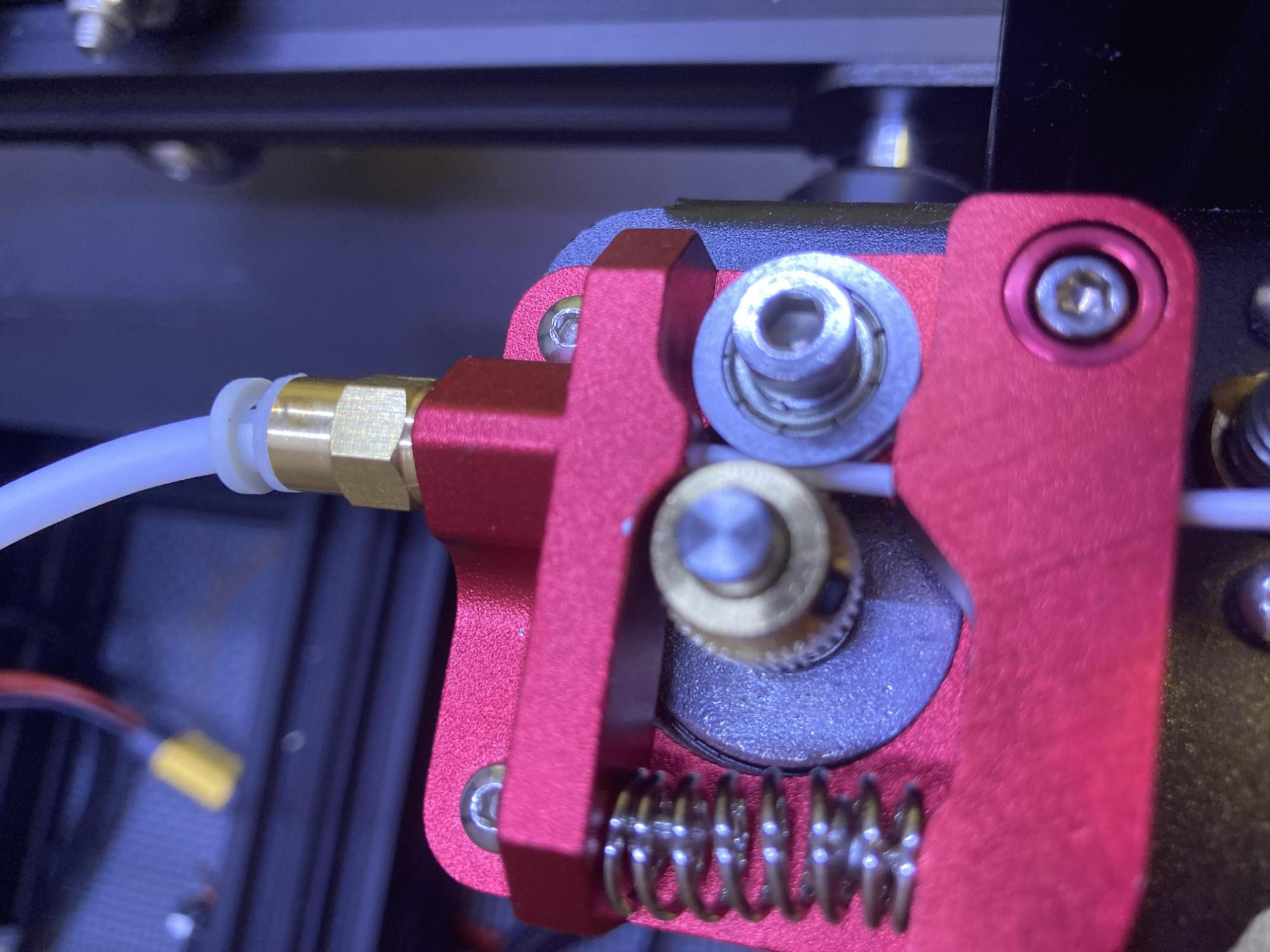

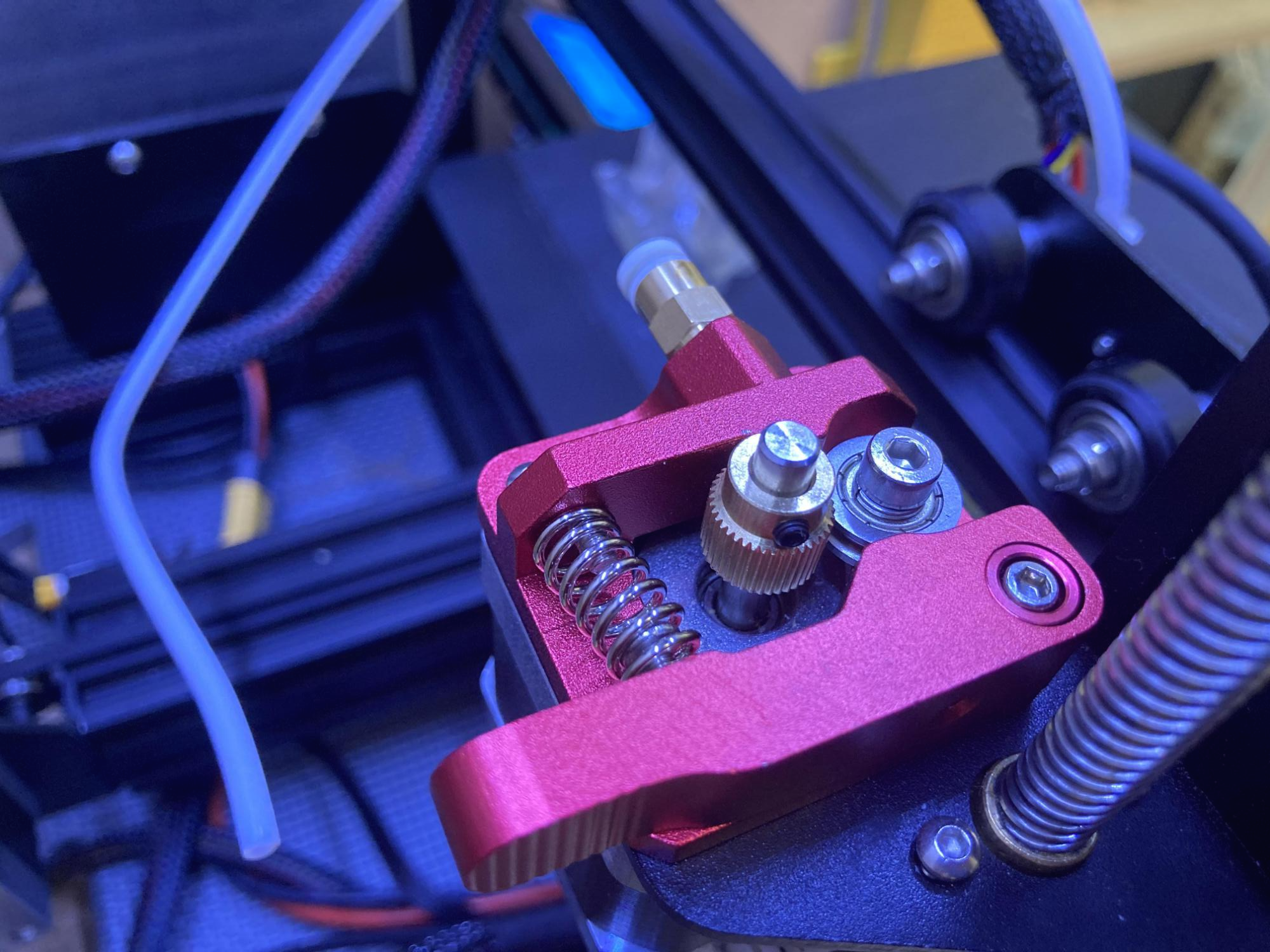

그리고 마지막으로 스탭 모터 샤프트에 압출 기어를 연결하고 기어 위치를 베어링 중앙부에 위치하도록



위치 조절을 한 후에 무두 볼트를 단단히 조여주면 익스투루더 교체 작업은 끝입니다.



<※ 여기서 주의하실 점은 새로 구매한 MK8 익스투루더 세트의 압출기어 비와 기존에 엔더3의 압출기어 비가



서로 다르기 때문에 펌웨어를 수정하지 못하는 분들은 기존 엔더3에 장착된 압출 기어를 사용해야함!



그렇지 않으면 출력 중 틱틱 소리가 나면서 압출 불량 현상이 나타납니다!>



간단하죠?

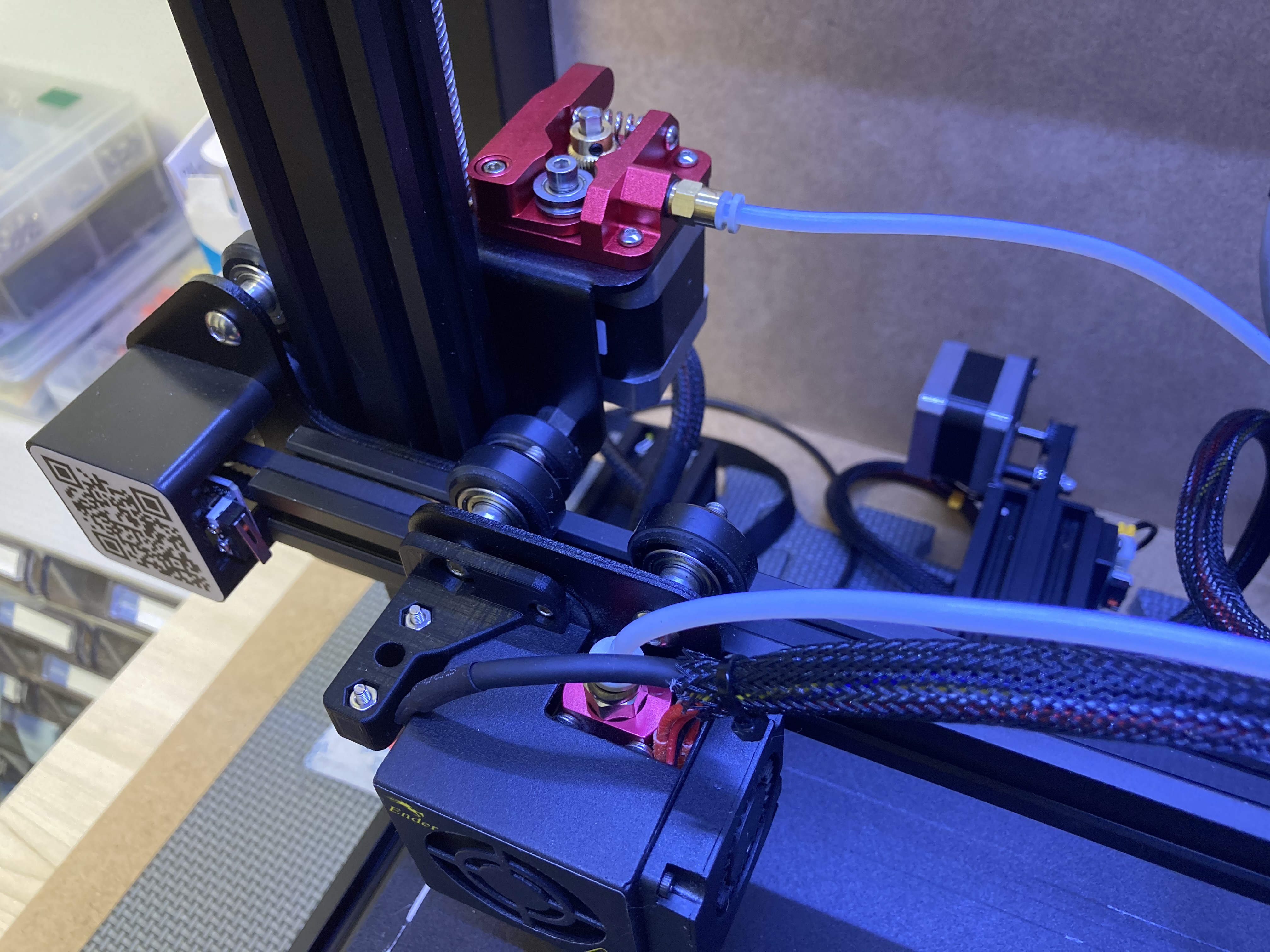

다시 출력을 하기 위해서 프린터의 온도를 올려주고, 필라멘트를 공급해줍니다.



이때 압출 기어의 위치와 기어를 돌려서 베어링도 같이 돌아가는지 꼭! 한번 확인해주세요!





그럼 정상적으로 출력이 되는지 한번 확인해 볼까요?

동영상으로 보시죠!





정상적으로 압출도 진행되고, 리트렉션 동작을 할 때도 안정감 있게 필라멘트를 공급 하는 것을



확인할 수 있었습니다.



포스팅 처음에도 말씀을 드렸지만 최근에 엔더3 프로를 이용해서 모델을 출력을 하면



출력을 완료했지만 이상하게 외벽이 지저분한 경우도 있었고,



출력 도중에 탈조가 일어난 것처럼 레이어가 뜨는 경우가 종종 있었는데



아마 이때부터 베어링을 고정해주는 클립부가 조금씩 균열이 생기고 파손이 되고 있었던 같네요!



한동안 왜 그런지 원인을 찾지 못하고 있었는데 드디어 찾고 해결을 했습니다.



혹시 동일한 현상이 일어나시는 분들은 익스투루더의 클립부 균열/파손을 한번 확인해보세요!
