안녕하세요. KM입니다!

제가 가지고 있는 엔더3 프로의 재세팅이 끝나고 챔버를 만들기 위해



요즘 열심히 부품을 출력하고 있습니다!



저는 프린터 세팅 후 리트렉션 테스트를 하고 마지막에 꼭! 진행하는 과정이 바로 에펠탑 출력입니다!



이전에도 한번 에펠탑을 출력을 했었는데요,



machine0825.tistory.com/112?category=850476

[Ender3-Pro] 엔더3 프로 에펠탑 출력하기

(↑ 포스팅을 보시면 에펠탑을 출력하는 과정과 설정에 관한 팁도 정리해뒀습니다.)



이번에는 똑같은 에펠탑 보다 더 작은 에펠탑을 한번 출력을 해봤습니다.



기존 에펠탑에서 크기까지 줄였는데 출력이 정상적으로 이뤄진다면



프린터 세팅이 어느정도 잘되었다고 생각을 해도 무방할 것 같네요!



먼저 큐라에 에펠탑 모델링을 불러옵니다.



크기는 54.7 X 54.7 X 120.9mm로 생각보다 많이 작습니다.



다른 부분의 출력도 중요하지만, 에펠탑에서는 이 난간 부분이 얼마나 깔끔하게 되느냐가 중요한 것 같습니다.

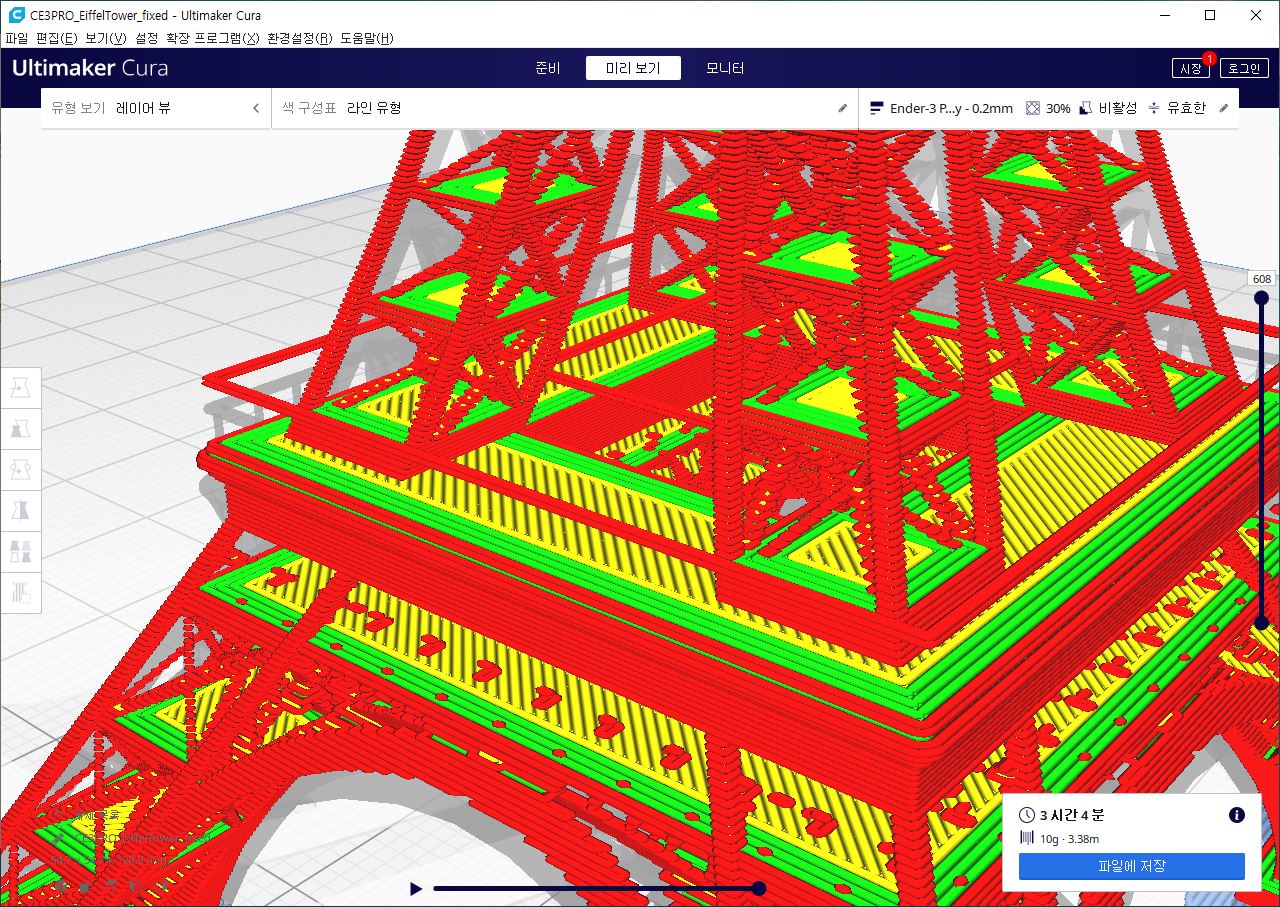

기존 세팅에서 슬라이싱을 하고, 미리보기로 들어가 보면



엥? 난간 부위 및 골조 부분 일부가 사라진 것을 볼 수 있습니다.



이런 현상은 출력되는 모델 중 일부분(난간 등) 둘레 길이가 너무 작아서 현재 세팅된 값으로는



출력이 불가능하기 때문에 이런 식으로 표현이 됩니다.





이것을 해결하기 위해서 큐라에서 사용하는 기능이 바로 "수평확장"과 "최소 다각형 둘레"입니다.



"수평확장"과 "최소 다각형 둘레"에 대한 내용은 상단에 있는 포스팅이나 제 큐라 강좌를 보시면



사진과 함께 자세한 설명이 있으니 참고하시면 됩니다!



이번 출력에서는 "최소 다각형 둘레"는 설정하지 않고, "수평 확장"만 +0.2mm 값을 주고



다시 슬라이싱 후 모니터링에 들어가 봤습니다.

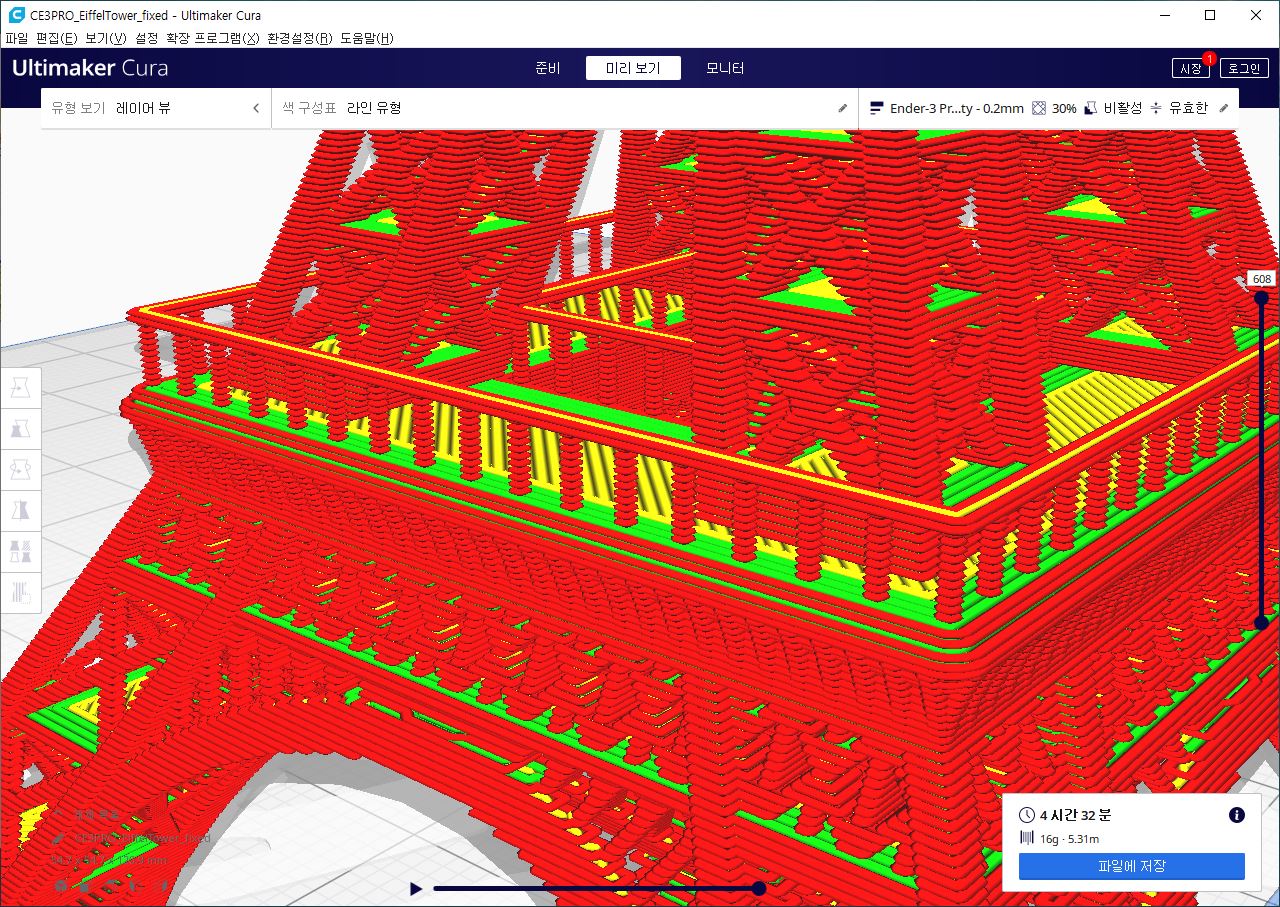

보시면 사라졌던 난간 부분과 골조 모양들이 다시 나타난 것을 보실 수 있습니다.





새벽에 출력을 걸었기 때문에 빠른 출력을 위해 레이어 높이는 0.2mm로 세팅을 했고,

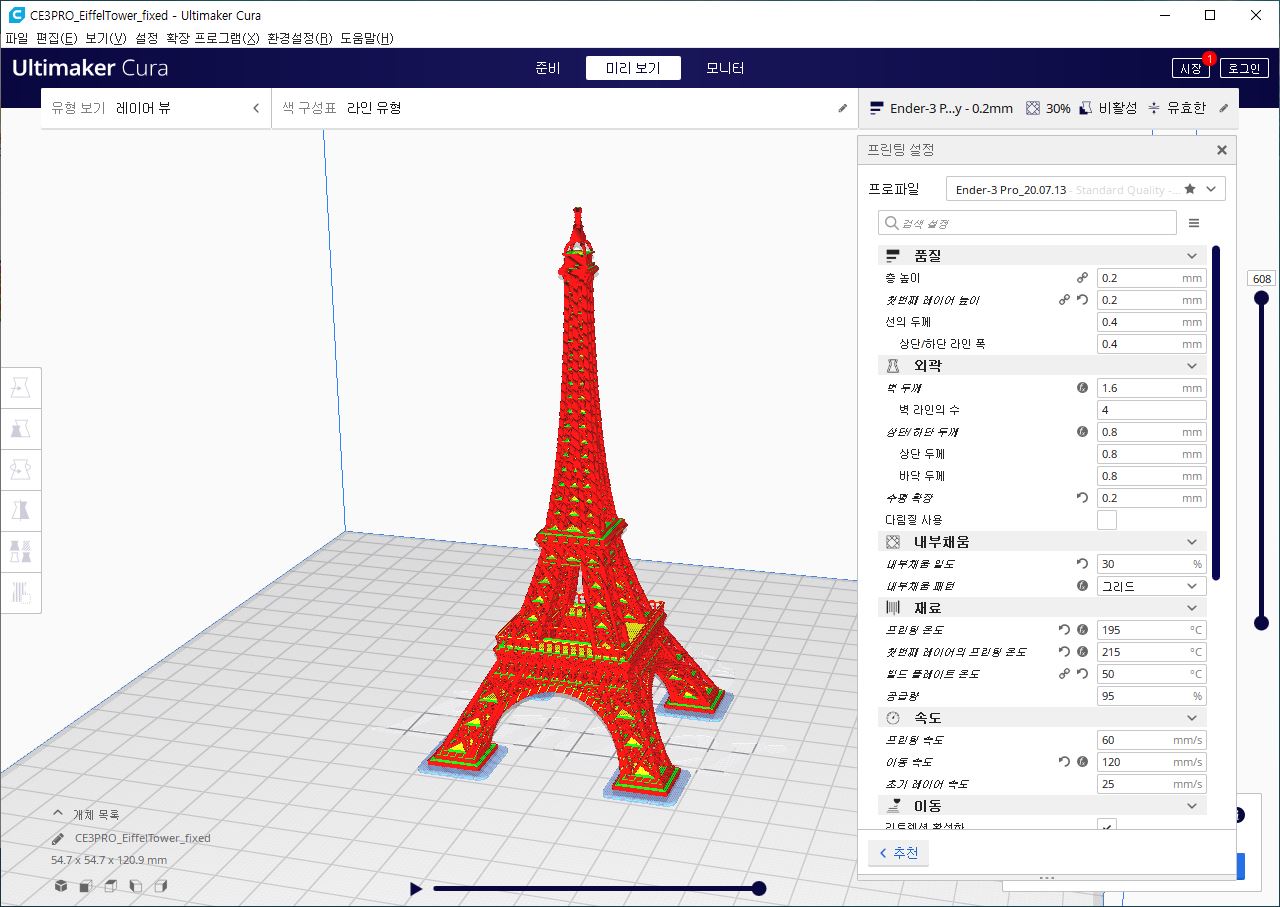

제가 사용한 큐라 설정 캡처 화면을 같이 올려드릴게요!





출력 시간은 약 4시간 30분 정도 소요된다고 나왔는데 출력을 시작하고 영상을 촬영했습니다.



너무 작은 크기에 에펠탑 출력 특성상 리트렉션이 많기 때문에 스트링 현상이



많이 일어날 수도 있겠다고 생각을 했는데 기대 이상으로 깔끔하게 출력이 되었습니다!

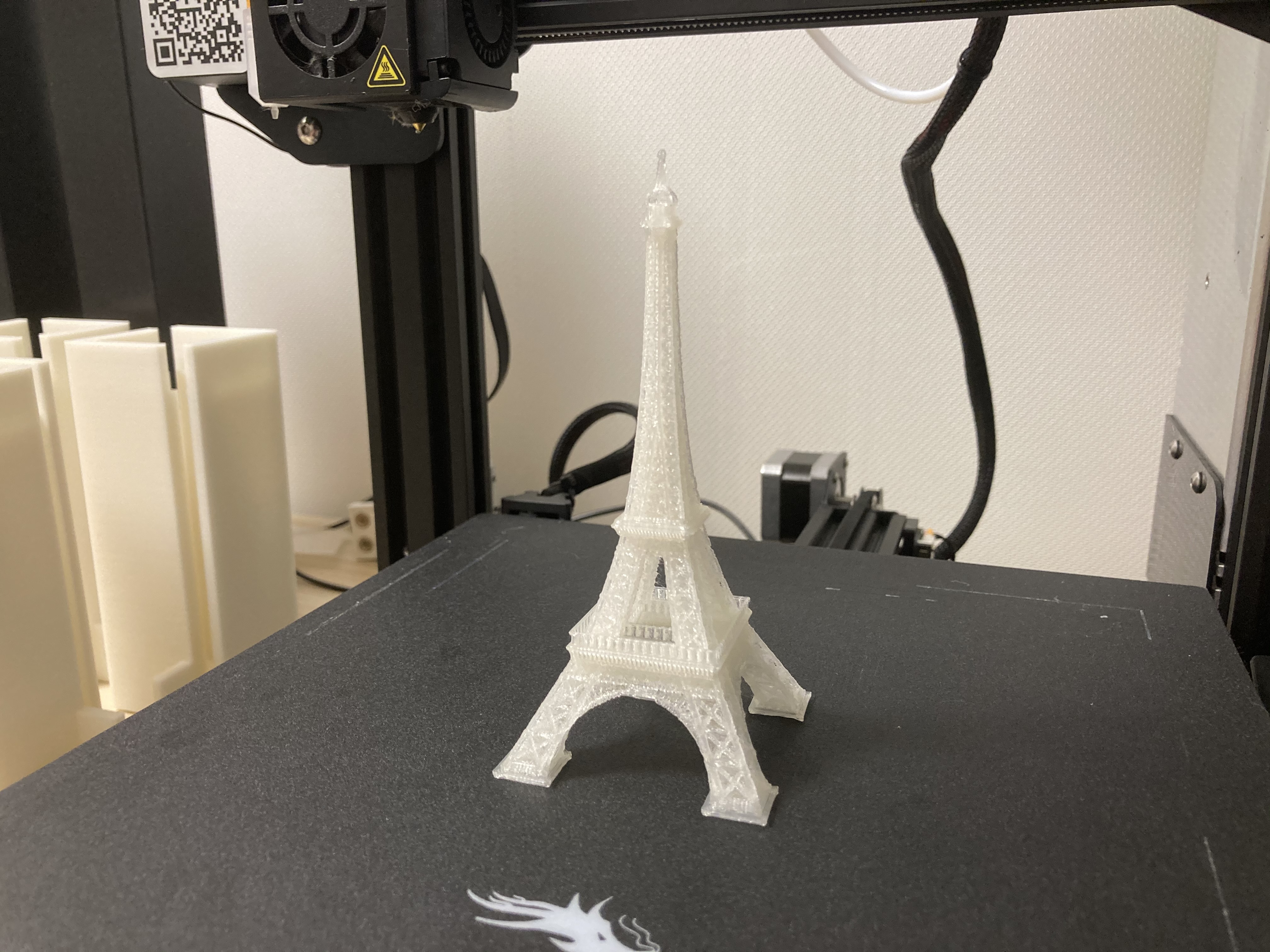

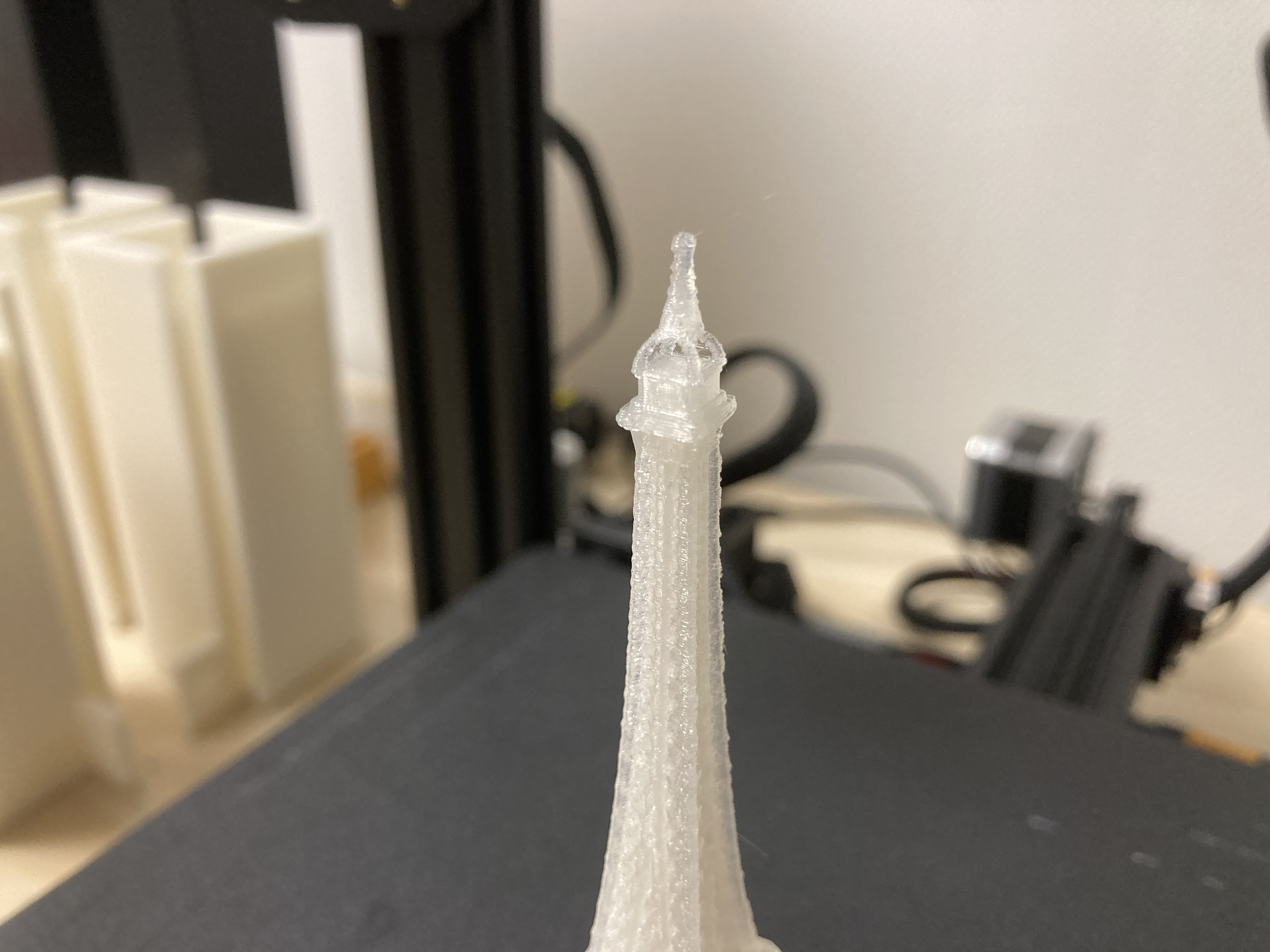

약 120mm 정도의 크기이고 투명 필라멘트를 사용해서 선명하게 보이진 않지만



탈조나 무너짐 현상도 없었고, 거미줄도 거~의 보이지 않을 정도로 이쁘게 출력되었네요.

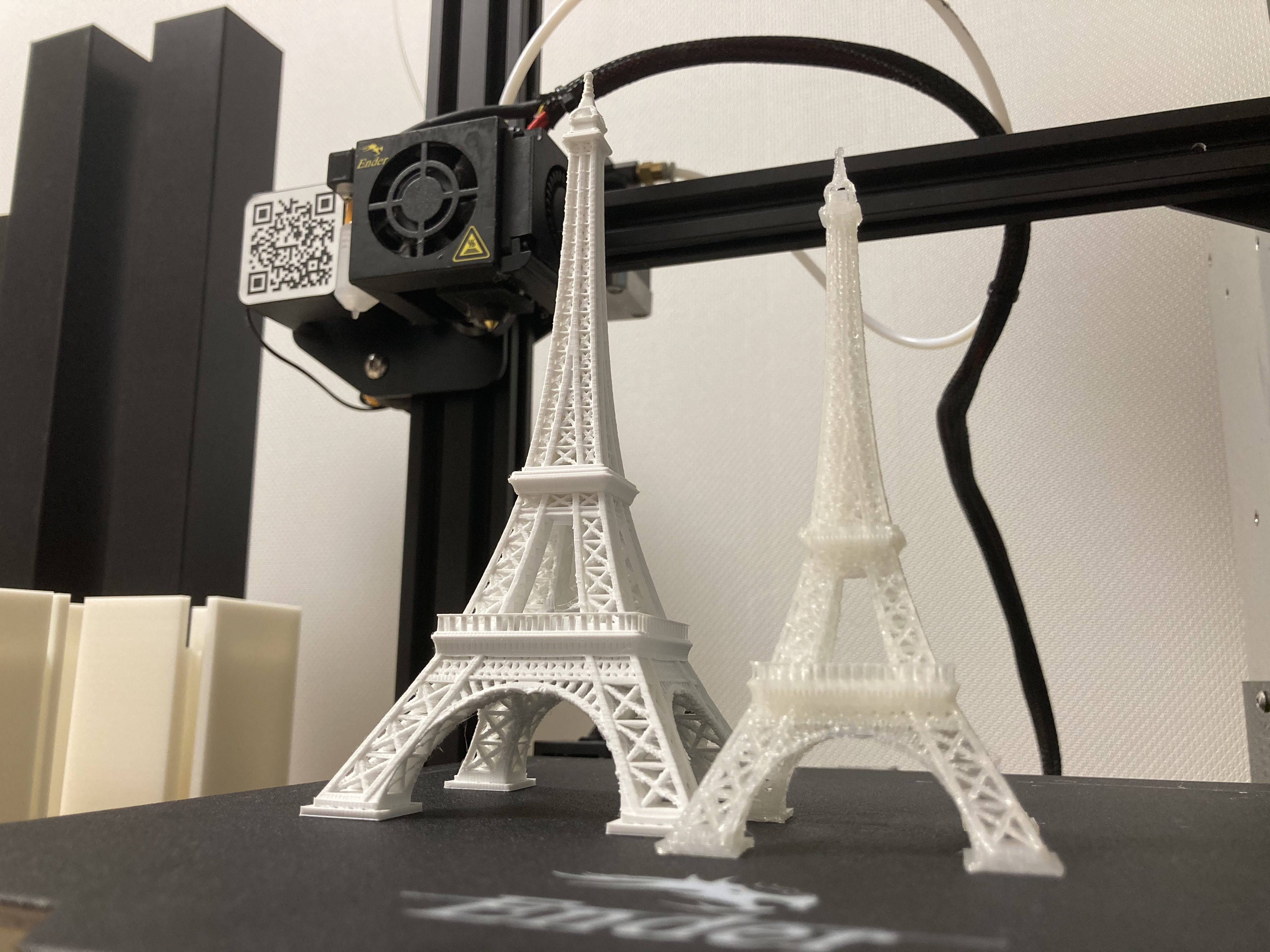

이전에 출력한 에펠탑과 한번 비교를 해볼까요?

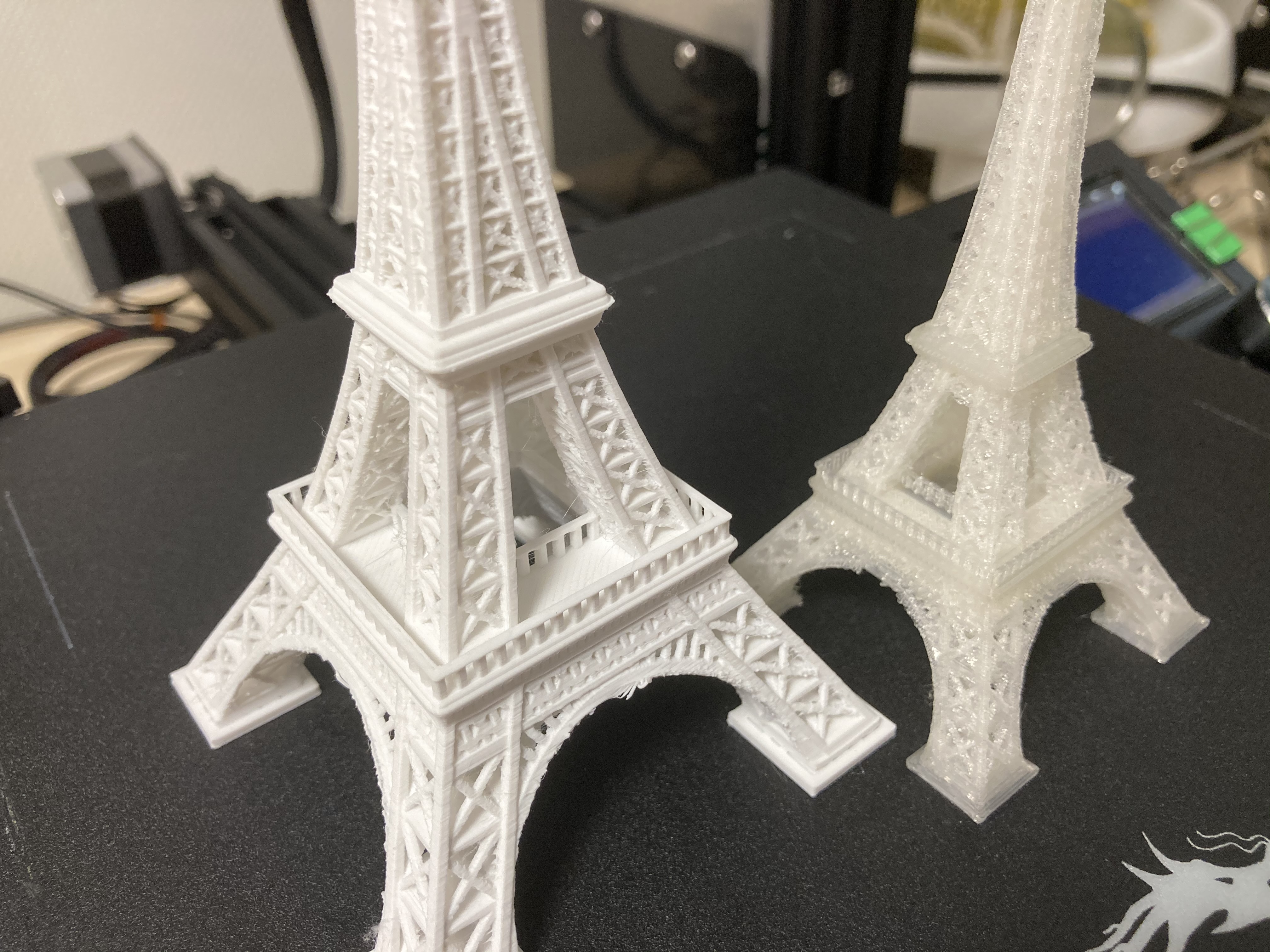

크기 차이는 이 정도 나고, 둘 다 깔끔하게 출력이 된 모습입니다.



하나 아쉬운 것은 귀찮아서 필라멘트를 교체하지 않고 끼워져 있는 투명색 필라멘트로 진행을 했는데,



투명해서 그런지 출력물이 그다지 선명하게 보이지 않습니다...





색깔이 있는 필라멘트로 출력을 했다면 더 선명하고 자세히 보였을 텐데 아쉽네요.



오늘은 엔더 3 프로 성능 테스트 겸 미니 에펠탑을 한번 출력해봤습니다.



출력이 잘 돼서 다행이지만 또 언제까지 유지가 될지 의문입니다!



3D 프린터는 늘 출력 조건/환경, 세팅과의 끝나지 않는 싸움인 거 아시나요?



이제 추운 겨울도 다가오고 해서 열심히 베타 버전 챔버를 제작하고 있습니다.



이제 막 시작했고 설계와 제작을 동시에 진행을 하고 있어서 조금 시간이 걸릴 것 같은데,





현재까지 확정된 대략적인 외관은 이런 모습이고, 벽면은 MDF와 아크릴을 이용해서 막을 예정입니다!



요즘 이상한 신문사에서 뉴스가 퍼트려서 이슈가 되고 있는 출력 중 미세 먼지 / 유해(?) 물질을 막기 위해서



헤파 필터와 FAN도 설치를 할 예정입니다.



제가 가지고 있는 엔더3 Pro와 오버클론 223 모두 공용으로 사용할 수 있도록 제작을 하다 보니



크기가 조금 커진 것 같은데, 챔버 제작 과정도 순차적으로 포스팅하도록 할게요!
