안녕하세요. KM입니다!



오늘은 포켓몬스터에 나온 피카츄를 출력해보려고 합니다.



딱히 피카츄를 출력해야겠다고 생각한 건 아닌데



캐릭터를 출력하려고 싱기버스를 찾으러 다니다가 너무 예쁜 피카츄 모델이 있어서



다운을 받고 출력을 했습니다.



사실 피카츄는 이번에 처음 출력을 한 게 아니라 아래 포스팅을 보시면



machine0825.tistory.com/168?category=850476

캐릭터 프린팅 & 리트렉션 문제



몇 주전에 피카츄를 출력하려다가 앤더3 프로의 리트랙션/서포트 문제가 발생해서



기계를  재세팅을 하게 되는 계기가 되었었습니다.

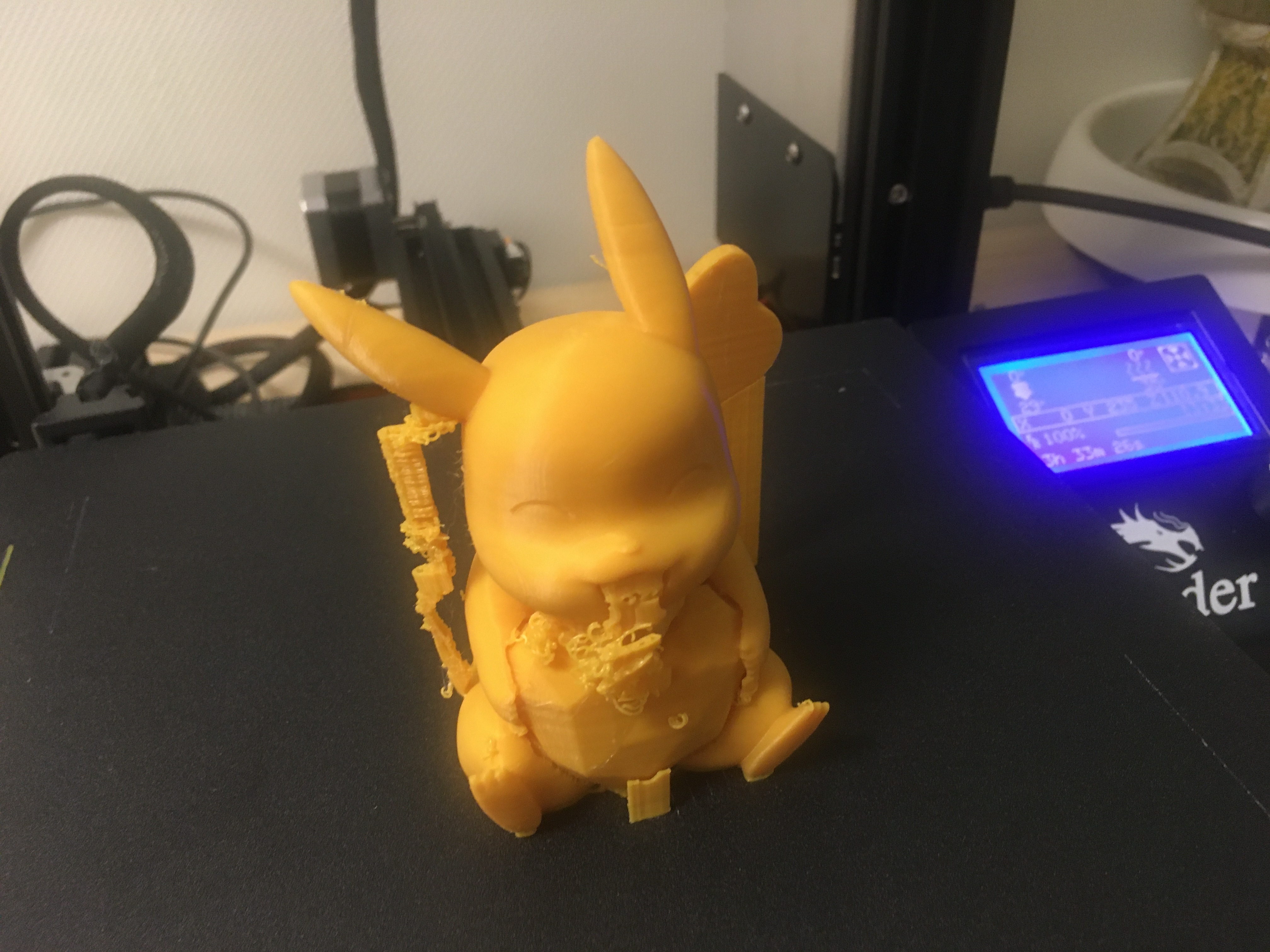

이전 출력 모델을 보시면 모델을 지탱해줘야하는 서포트도 많이 무너졌고,



군데군데 스트링 현상이 발생한 것을 볼 수 있습니다.





다시 엔더3 프로 세팅값도 잡았고, 건조기를 이용해서 필라멘트도 건조했고, 출력 준비는 끝났습니다.



큐라로 모델을 불러와서 세팅을 하는데 이번에는 일반 서포트가 아니라 "트리 구조 서포트"를 사용해보려고 합니다.



"트리 구조 서포트"란 가지가 달린 나무 모양의 서포트를 생성시켜서 프린팅 시간과 재료를



절약해주는 기능으로 특히, 형상이 복잡한 피규어를 출력할 때 적합하다고 합니다.



"트리 구조 서포트"는 큐라 설정창에서 "실험적인"에서 활성화시킬 수 있습니다.



일반 서포트와 트리 구조 서포트를 한번 비교해서 볼까요?

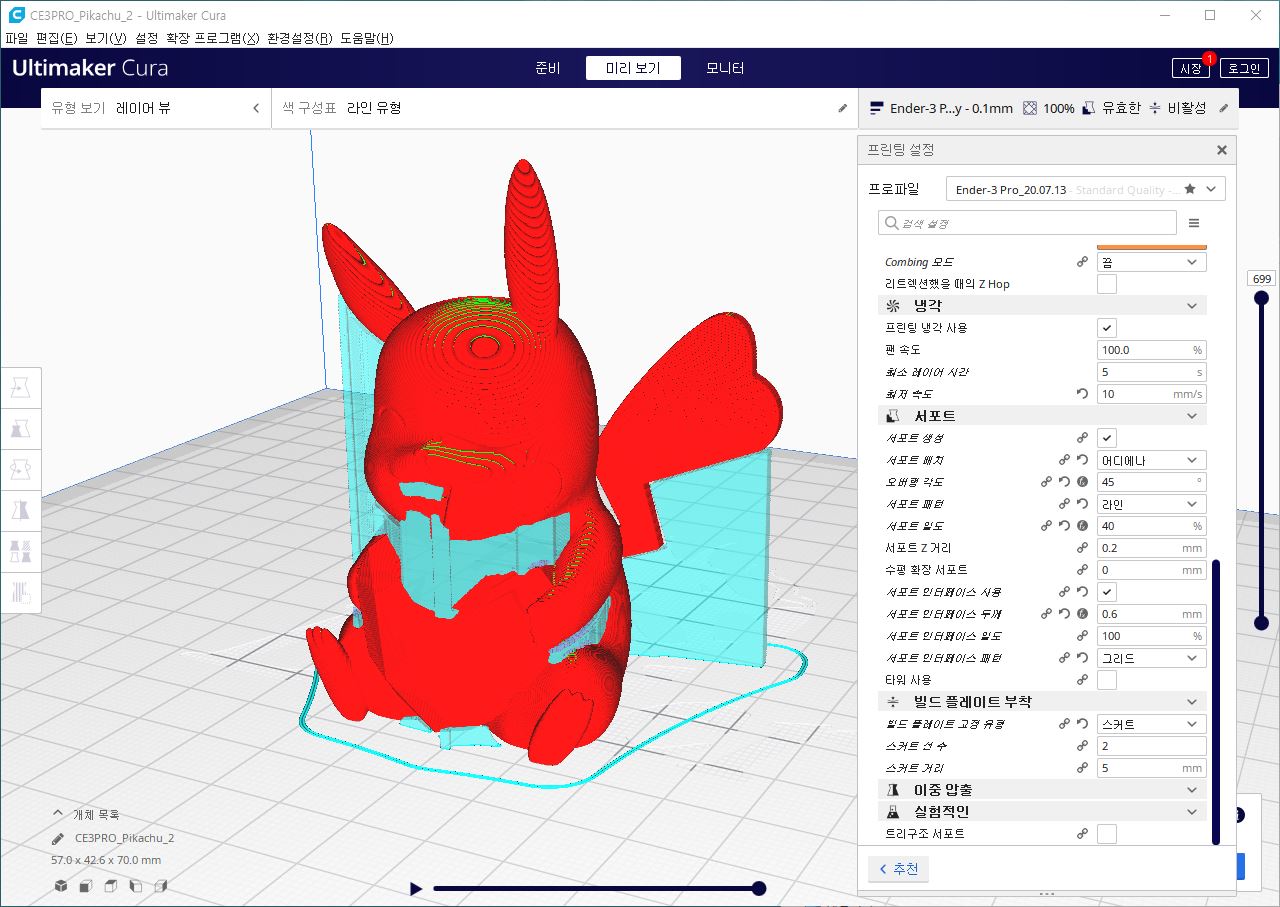

< 일반 서포트 미리보기 1 >

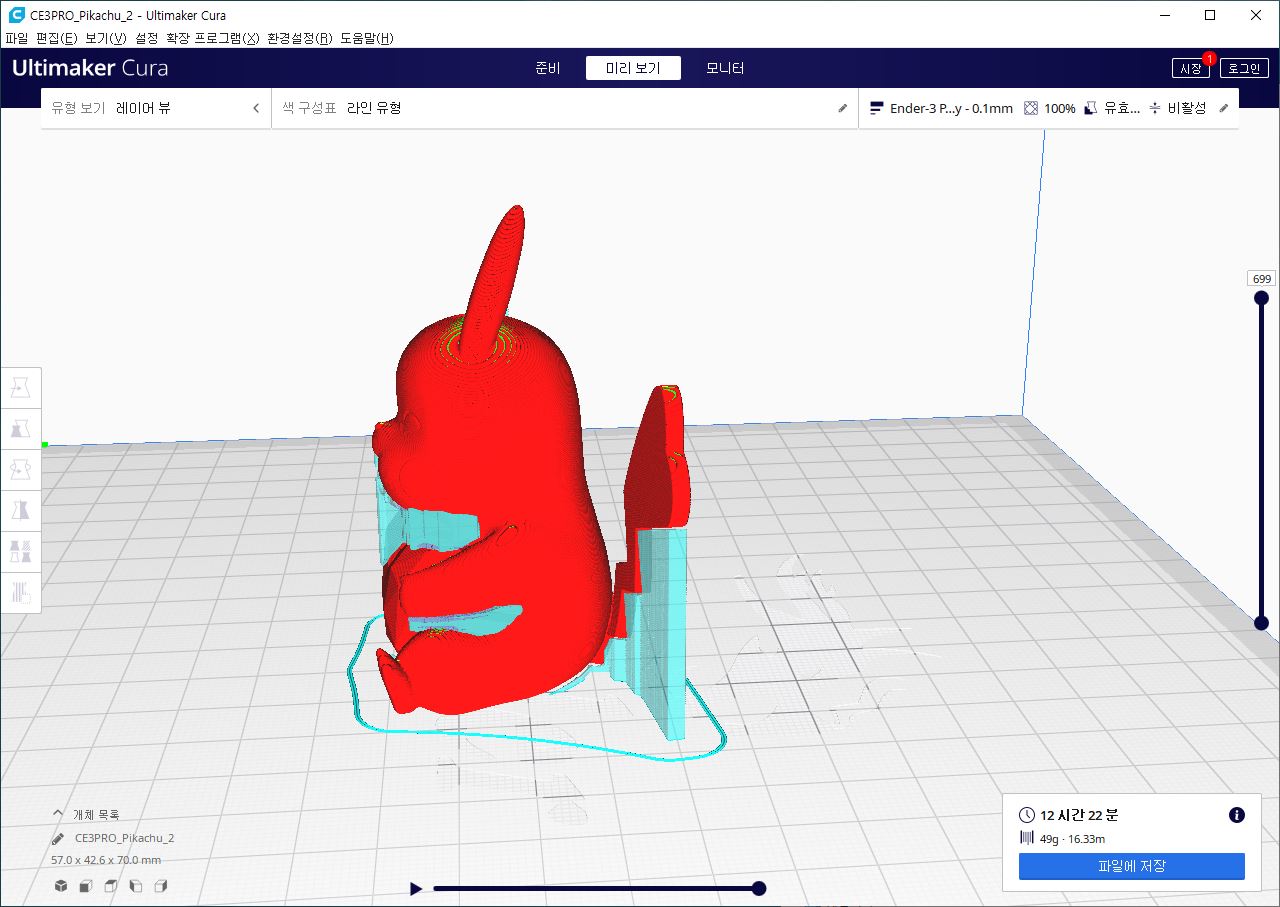

< 일반 서포트 미리보기 2 >

일반 서포트는 단순히 출력 간 모델이 바닥으로 떨어지는 것을 방지하는 역할을 하기 때문에



이렇게 얇고 높이 올라가는 서포트는 출력간 쓰러질 수 도 있고, 진동에 의해 탈조가 일어나기 쉽습니다.



그래서 이전에 피카츄 출력 사진을 보면 모델 자체는 잘 출력된 것 같지만 서포트가 엉망이 되어서



출력 실패로 이어졌습니다.



이번에는 트리 구조 서포트를 적용한 모습을 보겠습니다.

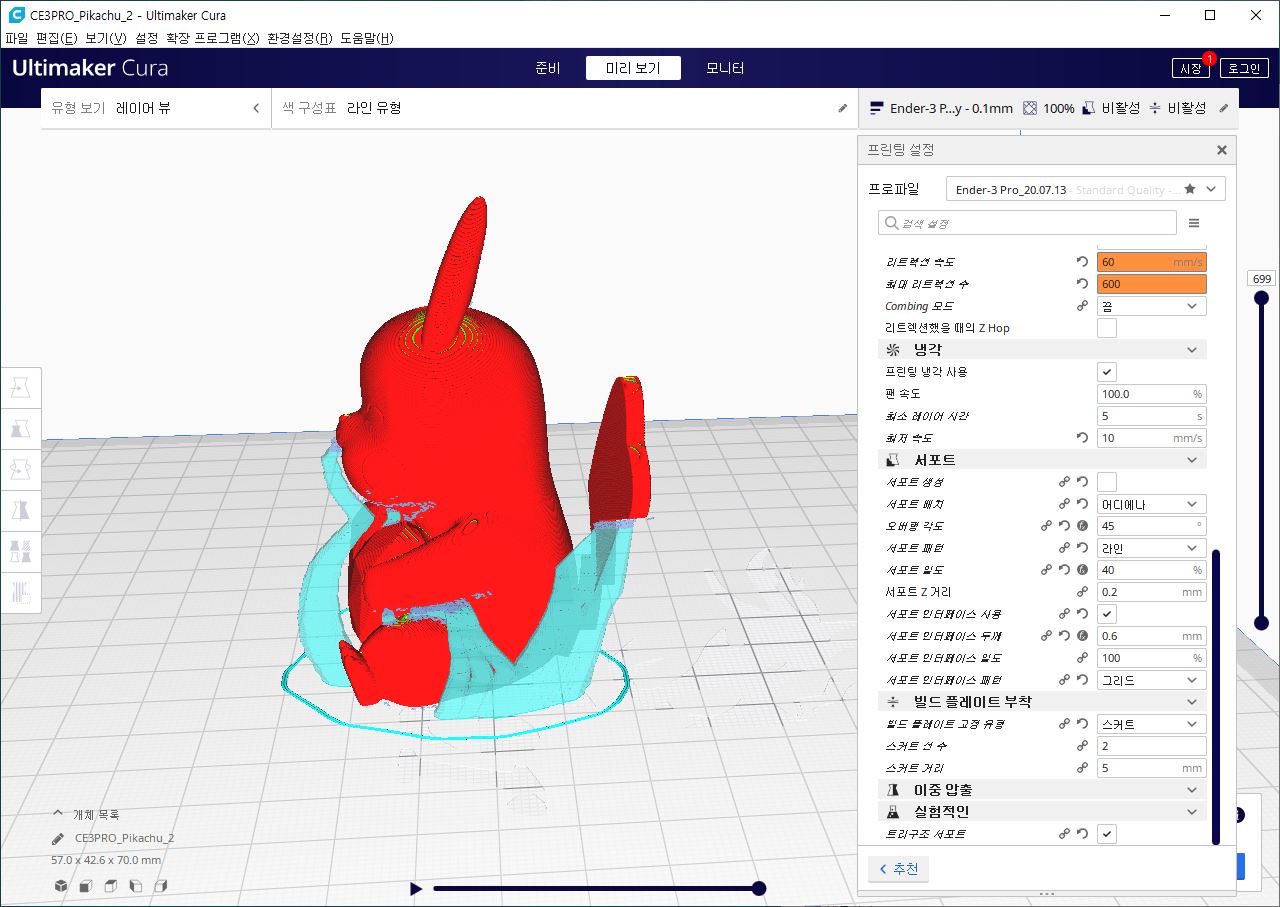

< 트리 구조 서포트 미리보기 1 >

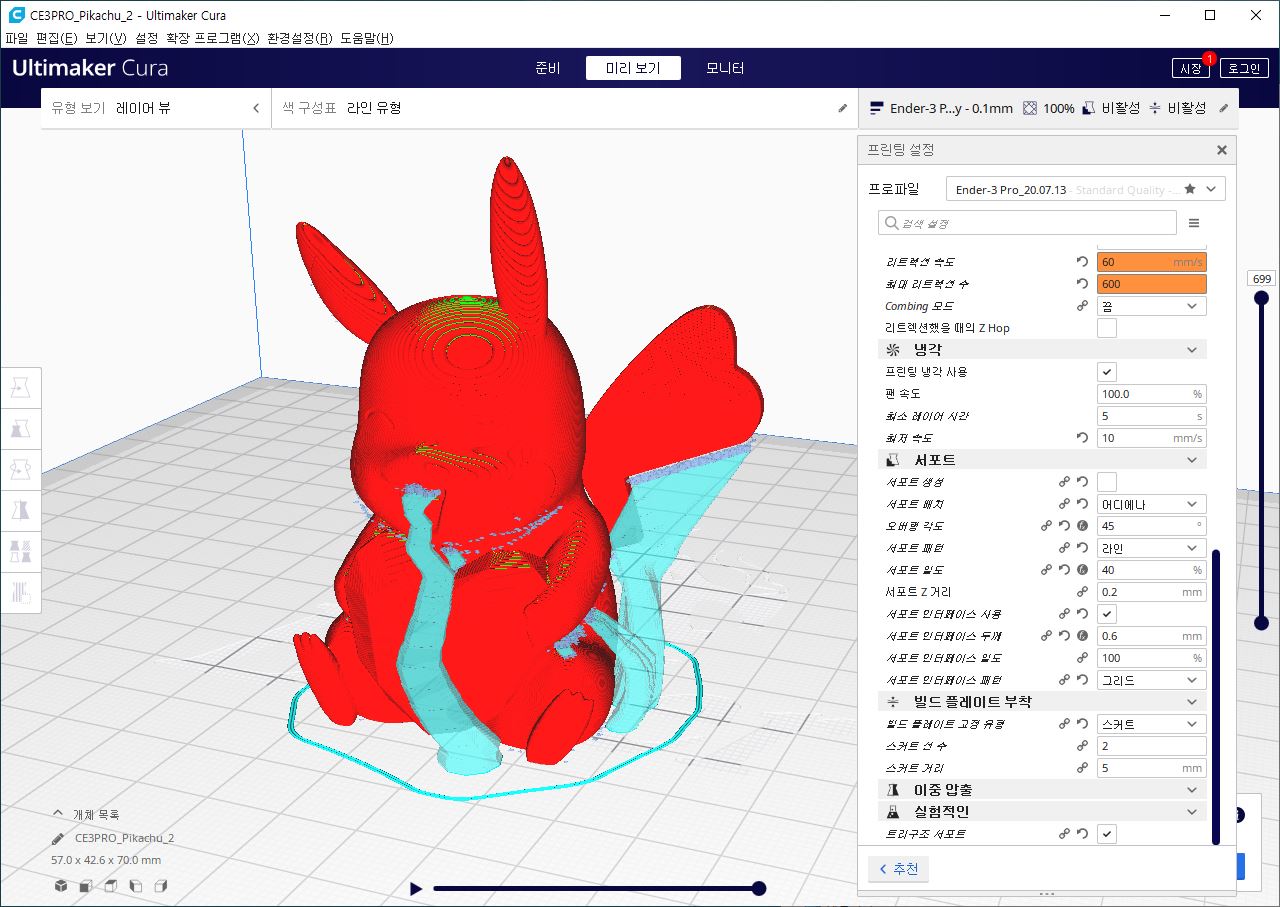

< 트리 구조 서포트 미리보기 1 >

트리 구조 서포트 설명과 같이 서포트가 나뭇가지처럼 서로 연결이 돼서 지지되기 때문에



단순히 일자로 올라가는 서포트보다는 안정감이 있고, 불필요한 서포트가 많이 사라진 느낌입니다.



트리 구조 서포터는 아까도 말씀드렸지만 "실험적인" 항목에서 "트리 구조 서포트"를 설정해 주시고,



기존 서포트 생성은 체크 해제해주시면 됩니다.



일단 서포트 설정은 트리 구조 서포트라도 모양만 다를 뿐 다른 서포트 설정은



기존 일반 서포트 설정을 그대로 가져가는 것 같습니다.



타임랩스 기능으로 촬영을 했고, 시간은 약 7시간 정도 소요되었습니다.



피규어는 출력 후 사포, 퍼티 작업, 도색 등 후가공이 필수 적이지만 아직 후가공에 대한



장비가 구비되어 있지 않아서 최대한 깔끔하게 출력하기 위해 세팅을 하다 보니 시간이 더 소요가 됐네요.



출력이 완료된 모습입니다.



턱 아래쪽이나 손과 다리 사이에 아주 미세하게 서포트가 생성이 되어서 지저분해 보이는데



얇은 송곳을 이용하면 손쉽게 제거가 됩니다.

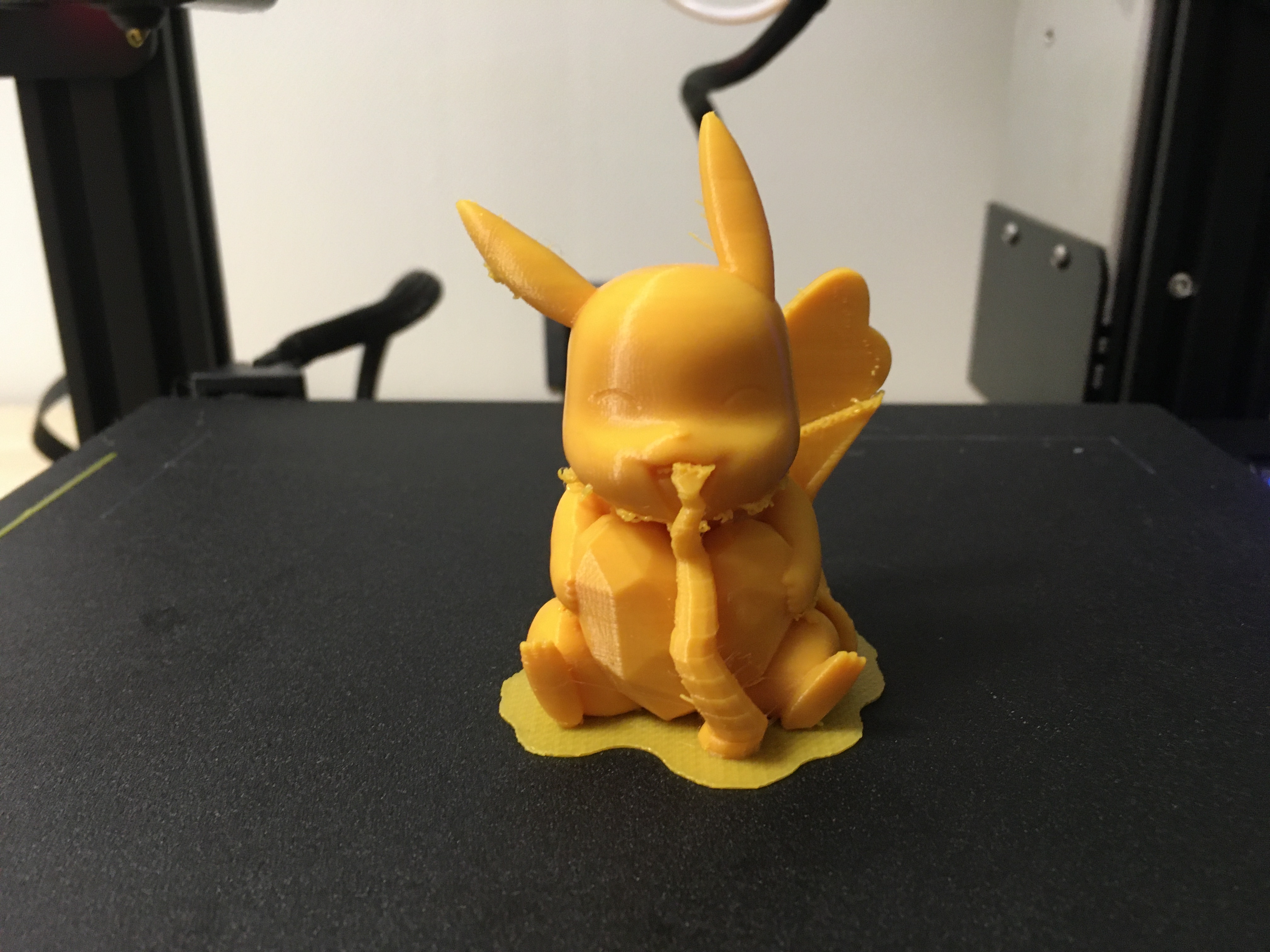

서포트를 떼어 내기 전 모습입니다.



서포트가 정말 안정적으로 붙어 있는 게 보이시나요?

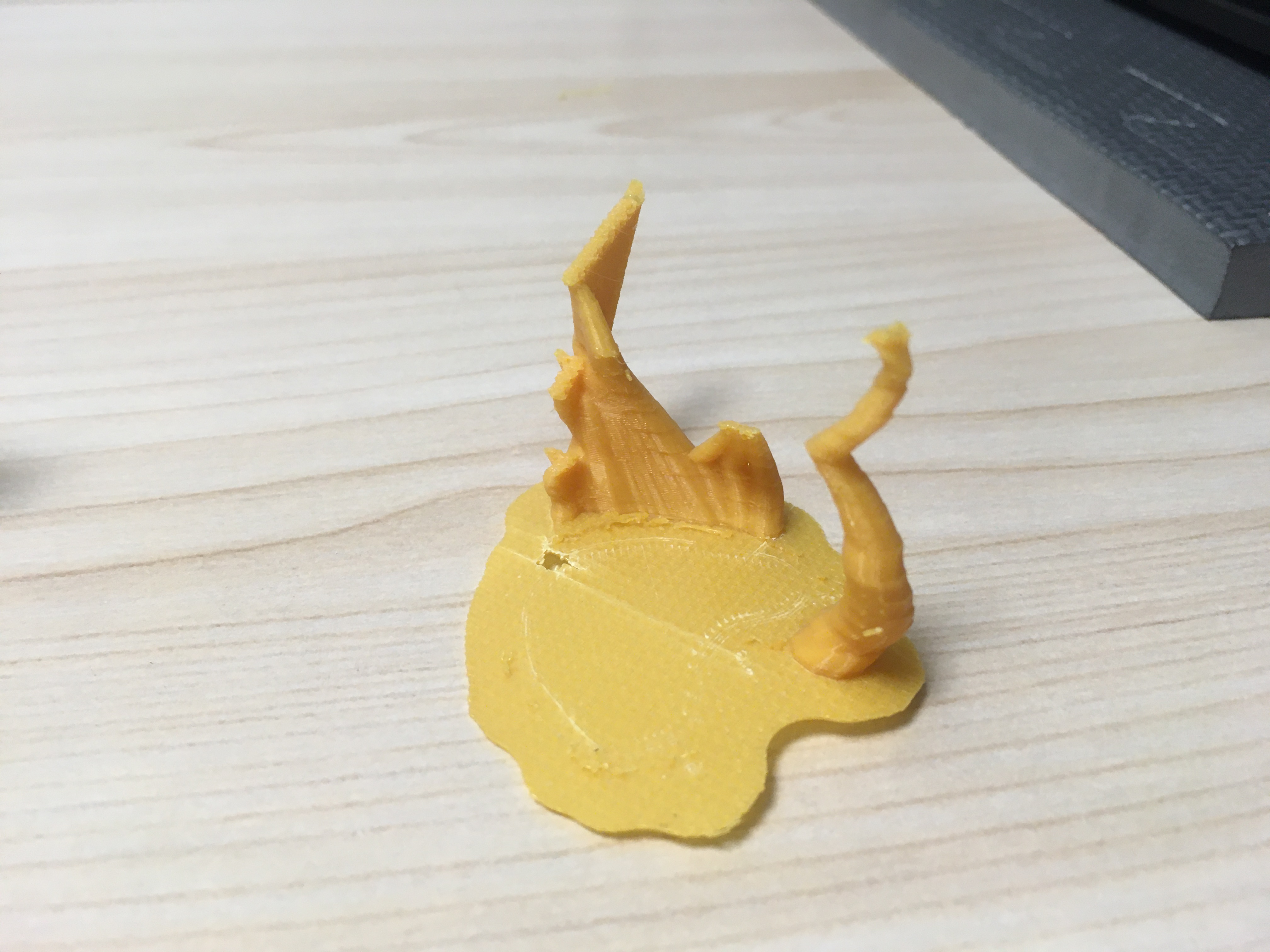

서포트도 이렇게 한 번에 깔끔하게 제거가 되네요!



저도 이번에 트리 구조 서포트는 처음 써봤는데 사람들이 복잡한 모델이나 피규어를 출력할 때



왜 트리 구조 서포트를 이용하는지 알 것 같습니다!





물론 단순히 트리 구조 서포트만 체크한다고 해서 이렇게 잘 되는 것은 아니고



위쪽에 있는 기본 서포트 설정을 적절하게 해 주셔야 트리 구조 서포트와 만나 시너지 효과가 나는 것 같습니다.



서포트에 대해서는 제 포스팅을 보시면 여러 내용과 실험 결과 값들이 있기 때문에



참고하셔서 본인의 프린터에 맞는 설정을 해주시면 될 것 같아요.

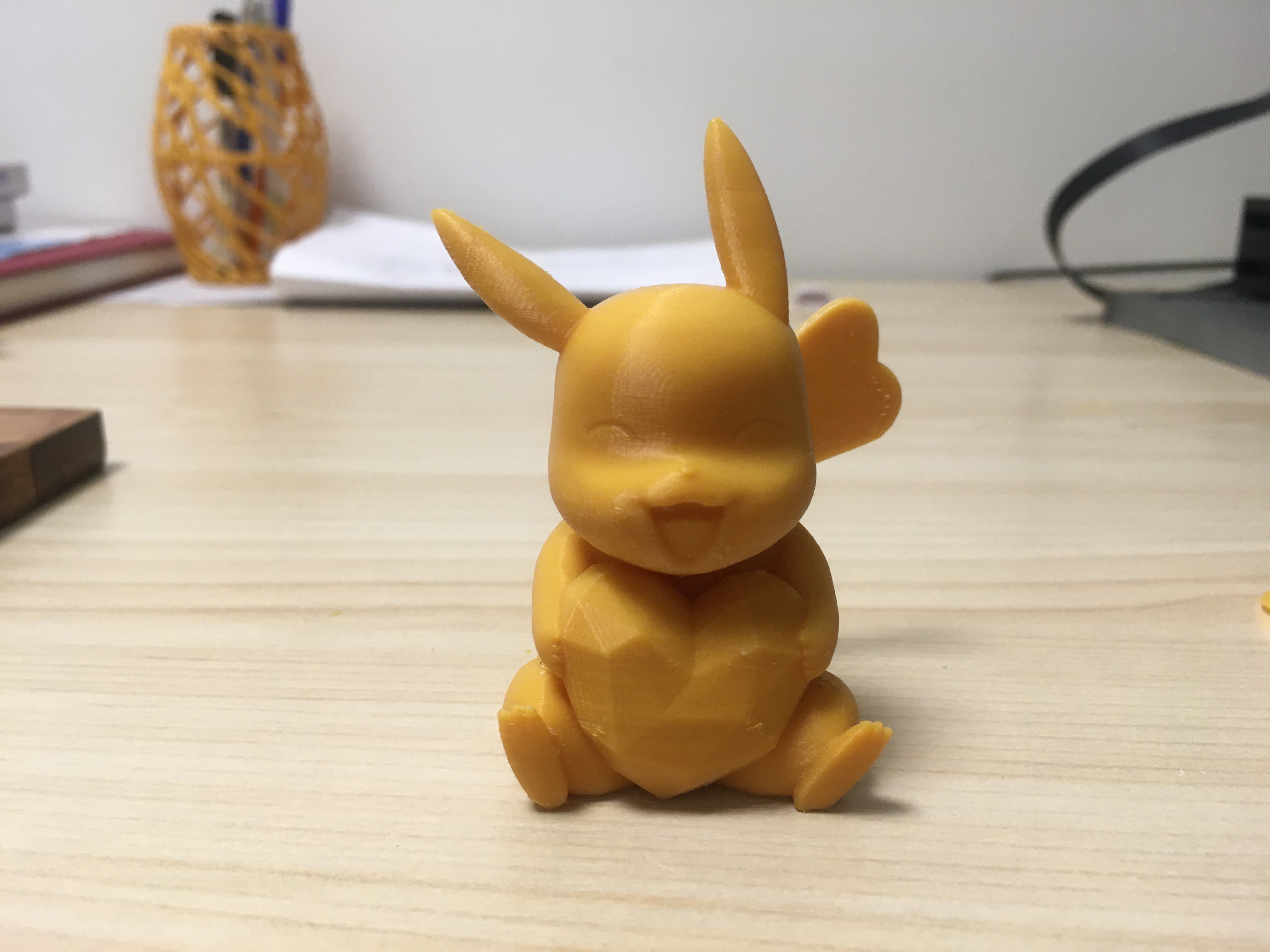

가지고 있는 아주 고운 사포를 이용해서 마무리만 해준 모습입니다.



어때요? 특별한 후가공이 업어도 생각보다 깔끔하지 않나요?



제가 도색을 잘할 수 있다면 눈이나 하트도 색을 넣어서 더 예뻐 보일 텐데 아쉽습니다.



피카츄는 볼터치가 꼭 있어야 하는데 말이죠.



지금 후가공 / 도색 관련해서 열심히 알아보고 있는 중이니 준비가 되면



제가 출력한 캐릭터에 대해서 후가공 및 도색을 진행해서 포스팅해보도록 할게요!

오늘은 "트리 구조 서포트"를 이용해서 출력을 해봤습니다.



조만간 큐라 강의에 트리 구조 서포트에 대한 내용을 올릴 예정인데



출력할 모델이 복잡해서 일반 서포트가 불안정하거나 불필요한 서포트를 줄이고 싶다면



트리 구조 서포트를 사용하는 게 정말 좋은 방법인 것 같습니다.



혹시 출력을 원하는 캐릭터나 모델이 있으면 알려주세요!



출력해서 잘 나오면 보내드리도록 할게요!
