마블 어벤져스 캐릭터 각인하기 (아이언맨/블랙팬서/스파이더맨)

마블 어벤저스 캐릭터 각인하기









안녕하세요. KM입니다!

오늘은 엔더3 프로 레이저 각인기를 이용해서



마블 어벤져스 캐릭터를 각인해봤습니다.



물론 선명한 각인을 위해 컬러나 복잡한 음영이 들어간 사진이 아니라



흑백 일러스트로 된 캐릭터 그림을 가지고 와서 각인을 했습니다.



마블 캐릭터 중에서도 일러스트를 검색했을 때 종류가



많이 나오는 아이언맨, 블랙팬서, 스파이더맨을 배치해서 각인을 했습니다.







<출처 : https://co.pinterest.com>

<출처 : https://co.pinterest.com>

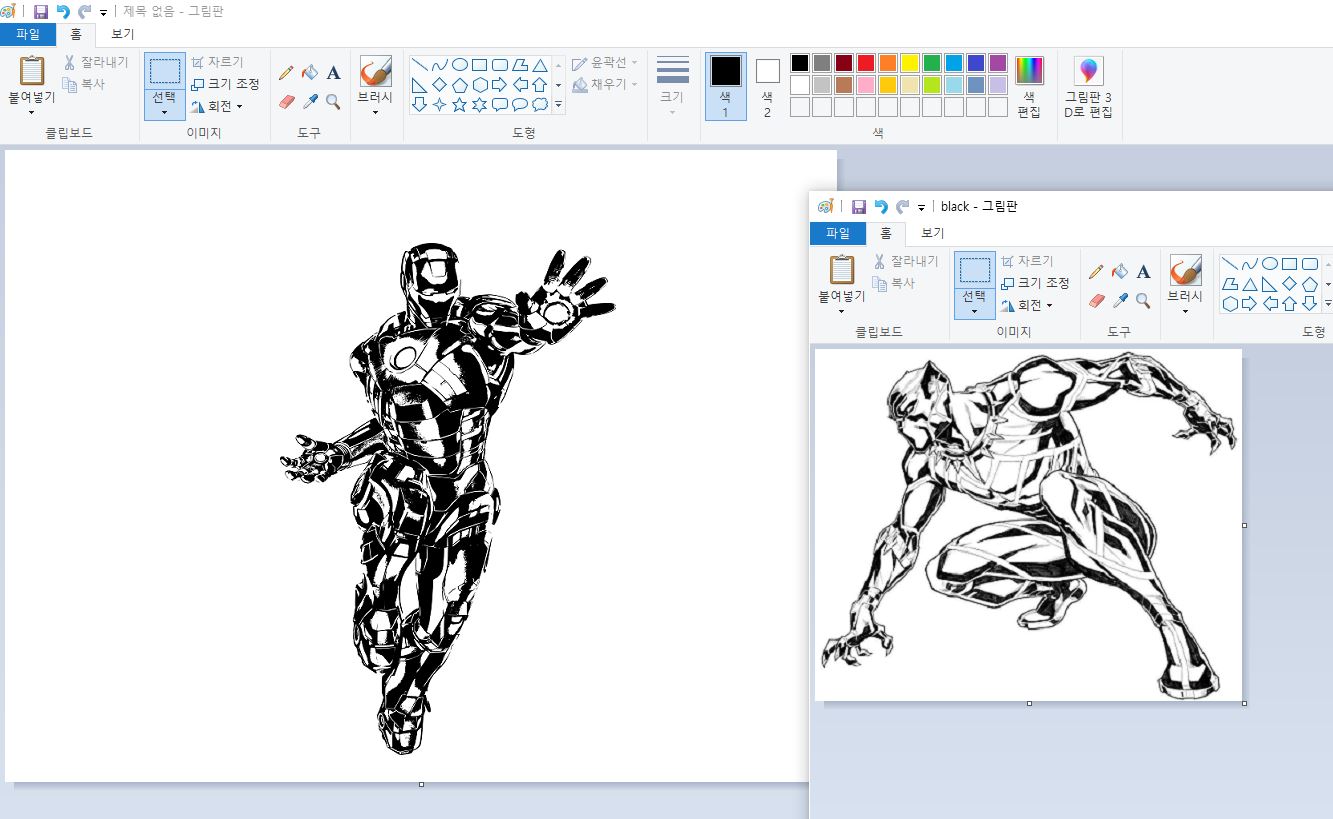

레이저 각인에 사용한 이미지입니다.



저작권이 있을 것 같아서 그림 아래 출처도 아래에 첨부했습니다.











세 가지 그림을 한꺼번에 각인을 하기 위해서 그림판을 이용했습니다.

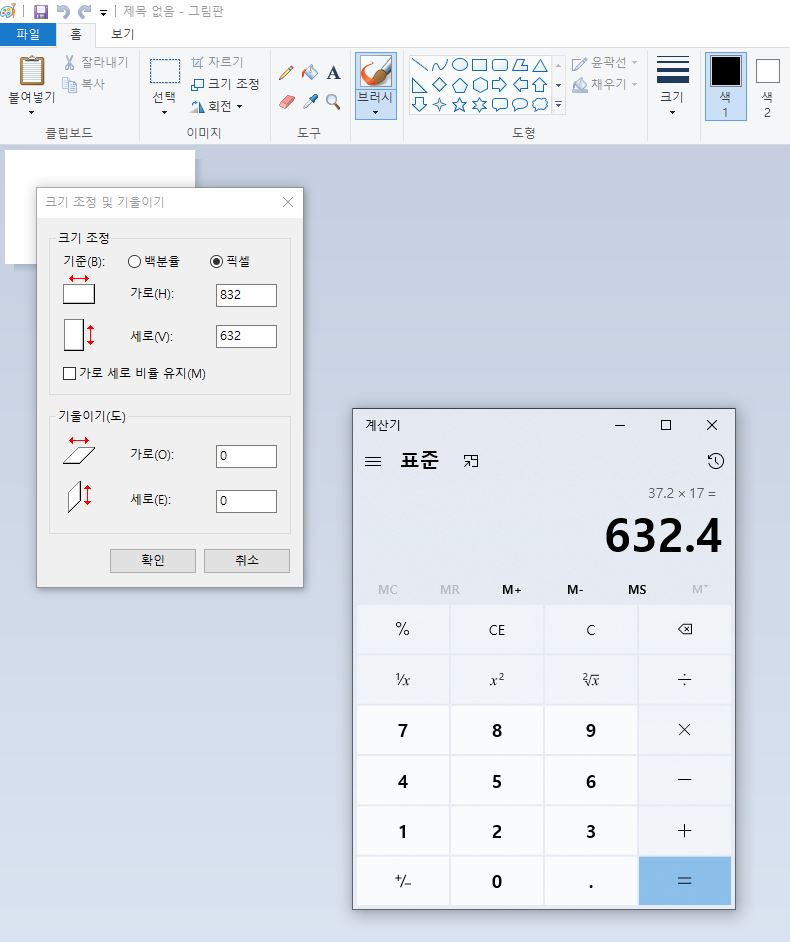

이전에 각인 범위 테스트를 했을 때 좌표를 계산해보면



전체 출력범위는 가로 / 세로 220 X 172mm이기 때문에









해당 길이를 픽셀단위로 계산해보면 832 X 632가 나오게 됩니다!



(10mm = 37.2fixel 참고하세요)

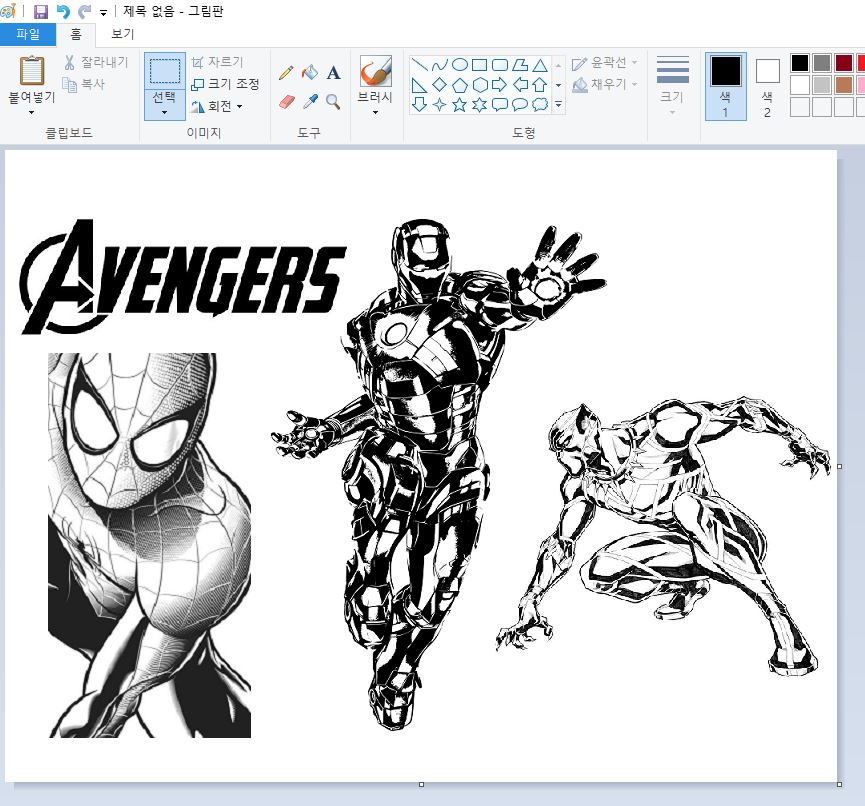

만들어진 영역에 준비해둔 일러스트를 적절한 위치에 배치를 해줍니다.



포토샵을 잘 다뤘으면 더 깔끔하고 이쁘게 배치할 수 있었을 텐데



아직은 능숙하지 못해서 그림판을 이용하고 있어요.







마지막으로 어벤저스 로고까지 배치를 해줍니다.

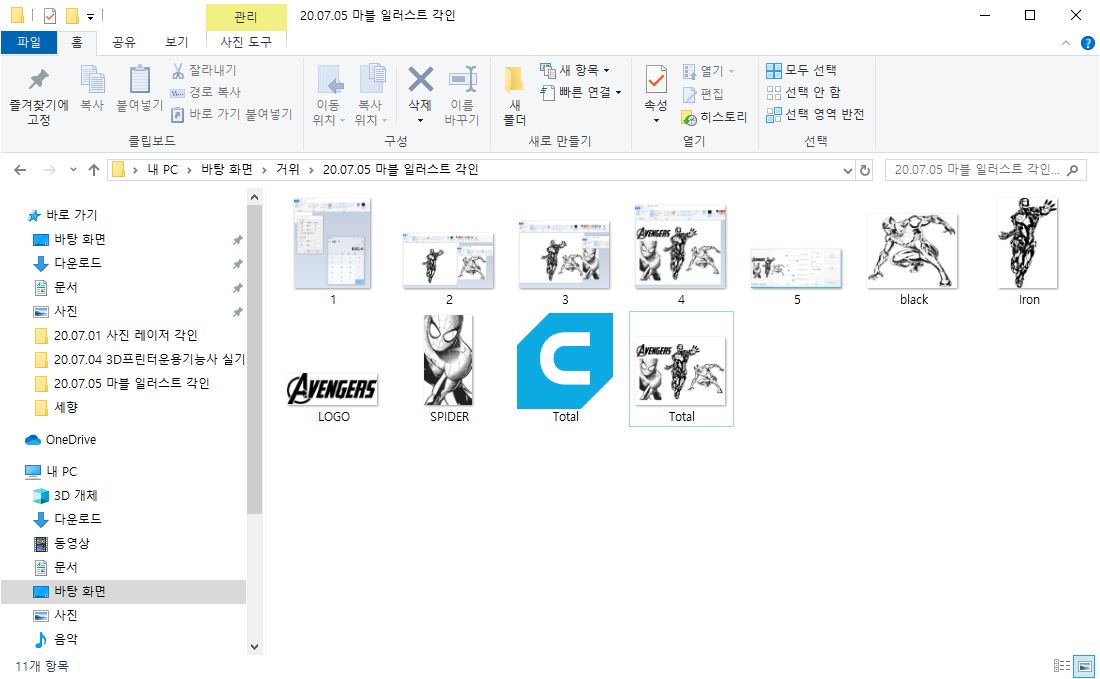

배치된 파일을 저장해 준 뒤에 실제 각인을 하기 위해



ImageToGcode프로그램을 이용해서 G-Code를 생성해줍니다.





이미 그림판에서 영역을 맞춰서 배치한 파일이기 때문에 크기는 따로 조절해줄 필요는 없고,



Origin 영역 값을 조절해서 출력이 되는 위치를 지정해주기만 하면 됩니다.



값을 지정해주고 우측 하단에 Generate G-Code를 클릭하게 되면







해당 이미지가 있는 폴더에 G-Code파일이 생성이 되고,



이 파일을 각인기에 로드시켜주고 실행하면 각인이 진행됩니다.







이전까지 엔더3 프로를 이용해서 3D프린팅 기능을 이용했기 때문에

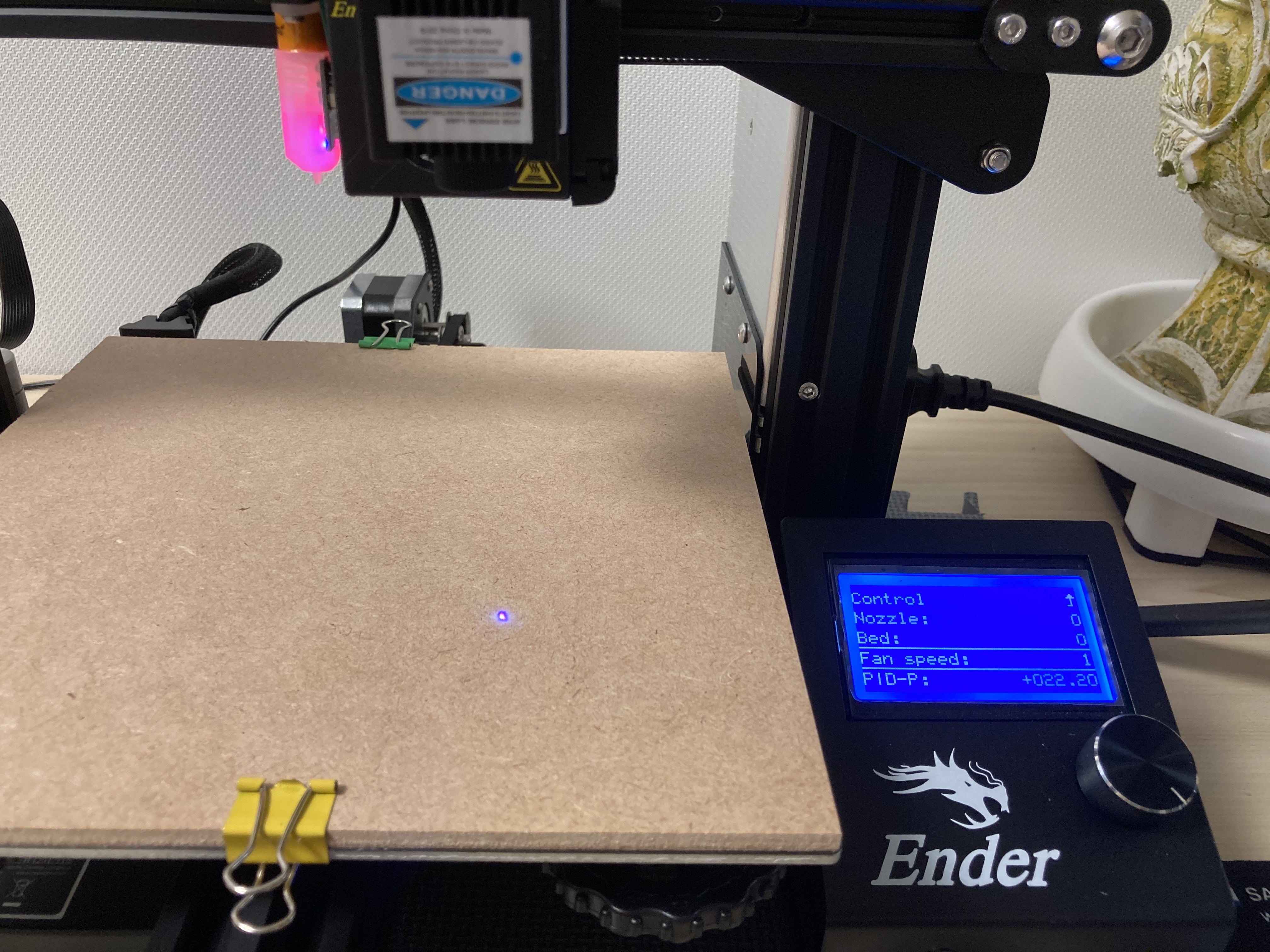

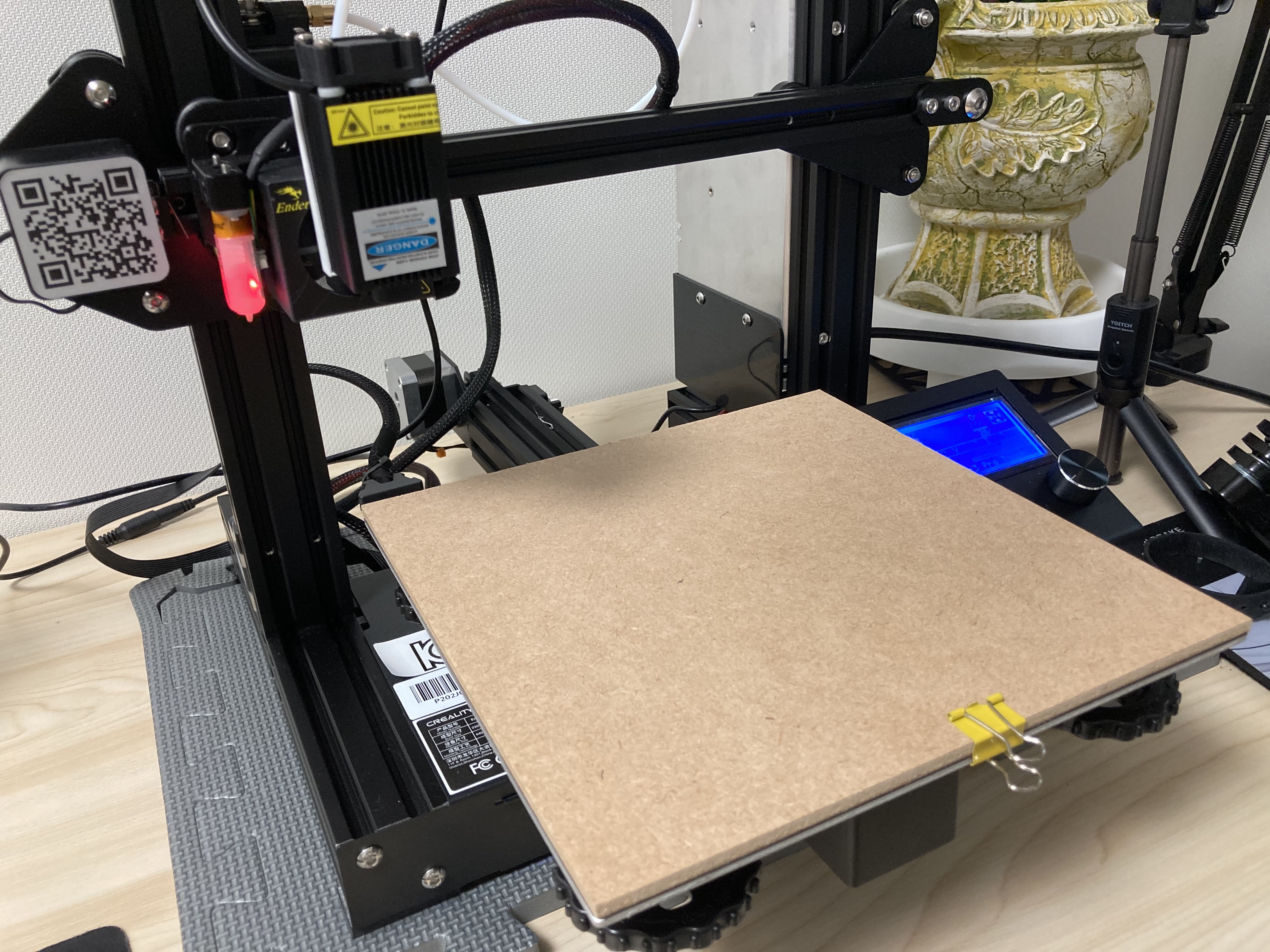

다시 베드에 나무를 고정시켜주고 세팅하는 과정을 거쳐야 합니다.







높이를 90mm로 맞춘 후에 레이저 각인이 올바르게 되는지 또 확인합니다.

(해당 과정은 이전 포스팅 하드웨어 설정을 보시면 상세하게 설명되어있어요.)



https://machine0825.tistory.com/127?category=850476

[Ender3-Pro] 엔더3 프로 레이저 각인기 하드웨어 세팅

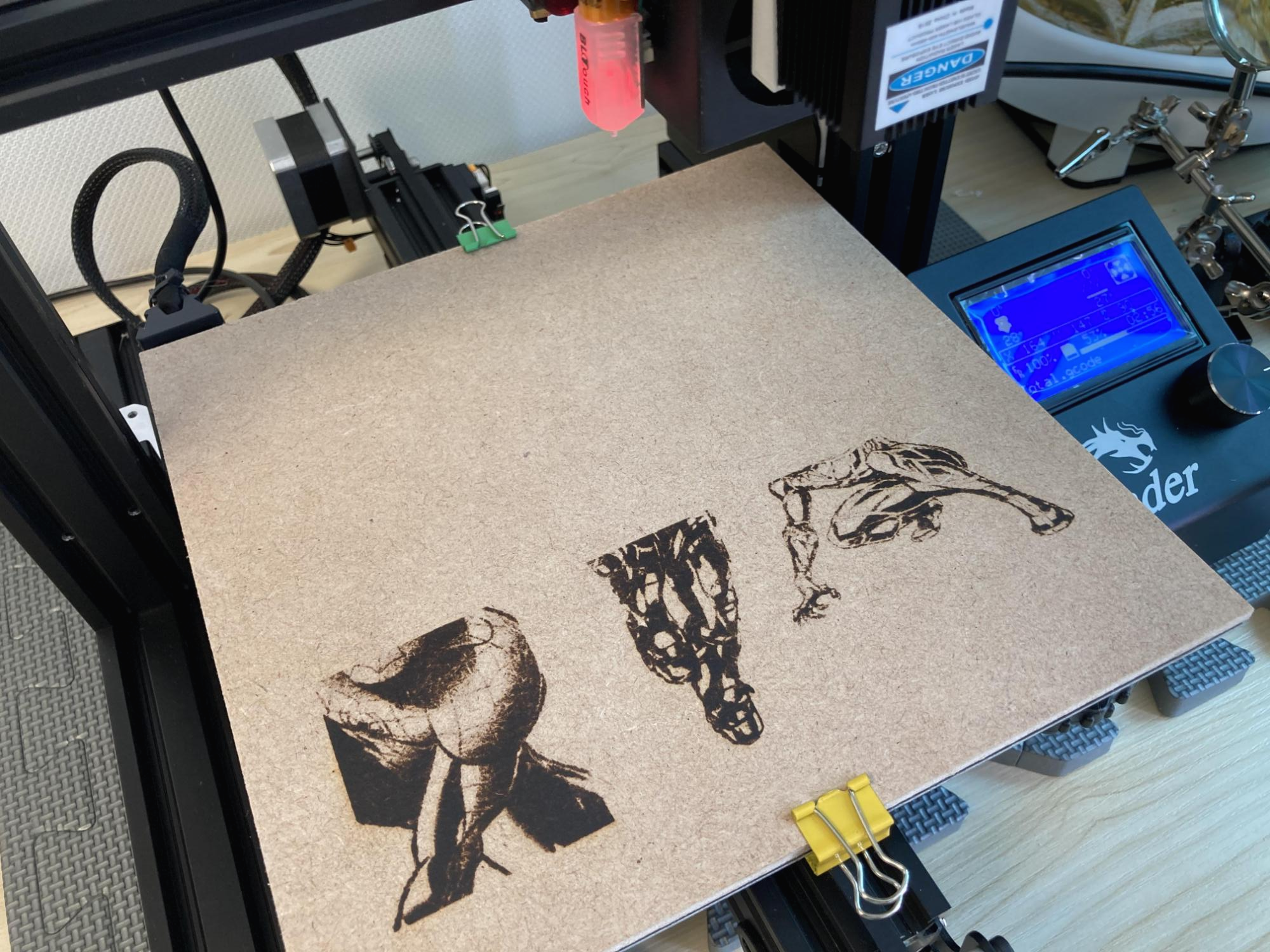

각인이 약 50% 진행된 모습입니다.



스파이더맨 일러스트에는 어느 정도 명암이 표현이 되어있어서



이전에 늑대 사진을 각인한 것처럼 각인이 조금 어렵겠다고 생각을 했는데



예상외로 각인이 깔끔하게 되고 있었습니다.



이 결과를 보면 이전 늑대 사진은 완전한 흑백이 아니었나 하는 생각도 되고,



다시 한번 흑백으로 변환해서 시도를 해봐야겠습니다.







역시 타임랩스 기능을 이용해서 찍어봤습니다.



실제 각인에 소요된 시간은 약 5시간 정도입니다.







실제 각인된 모습을 상세히 확인해보시죠!

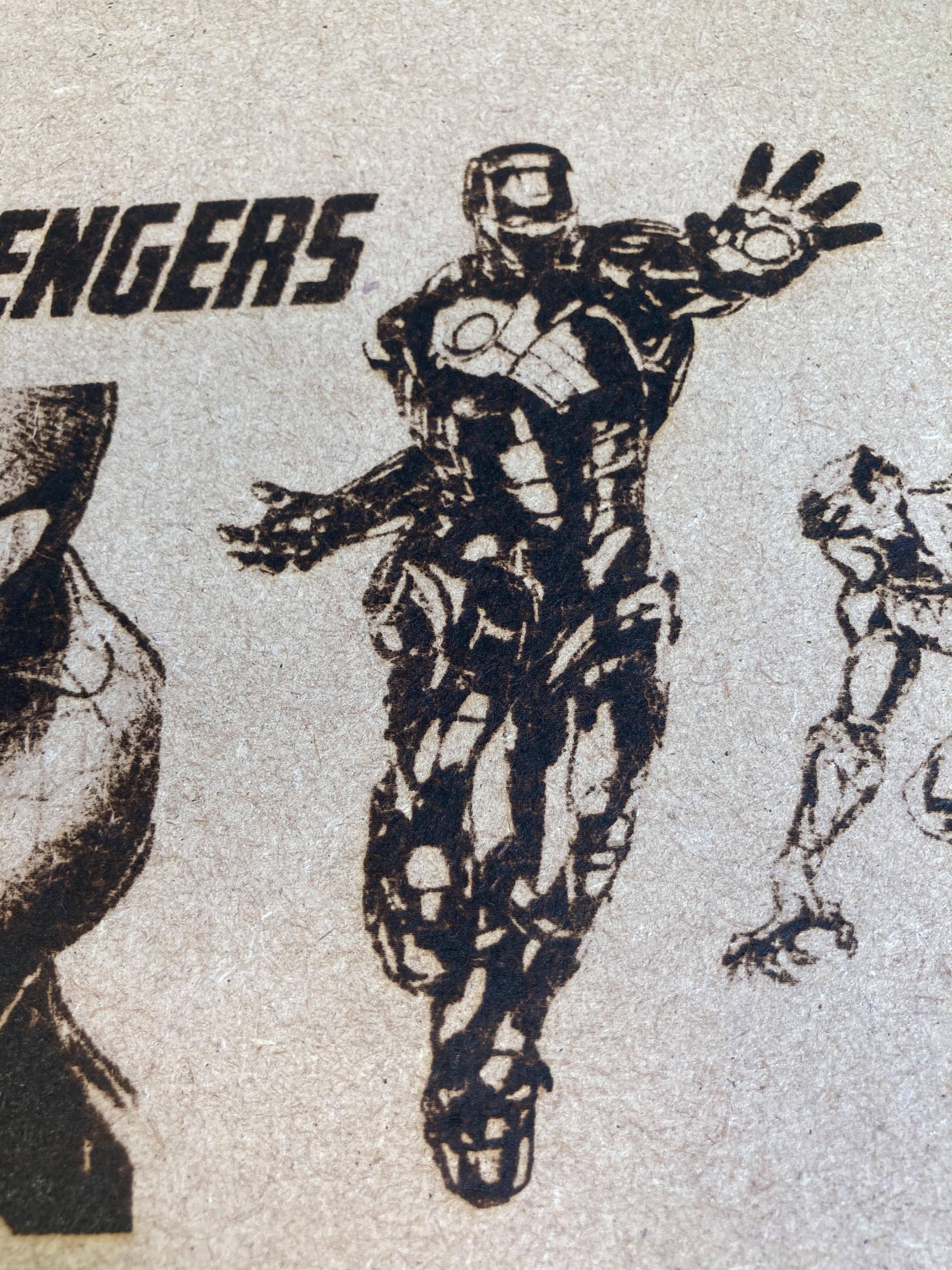

이전에 포스팅에서 레이저 출력이 약해서 각인되지 않았던 손과 가슴이 이번엔 선명하게 각인되었고,

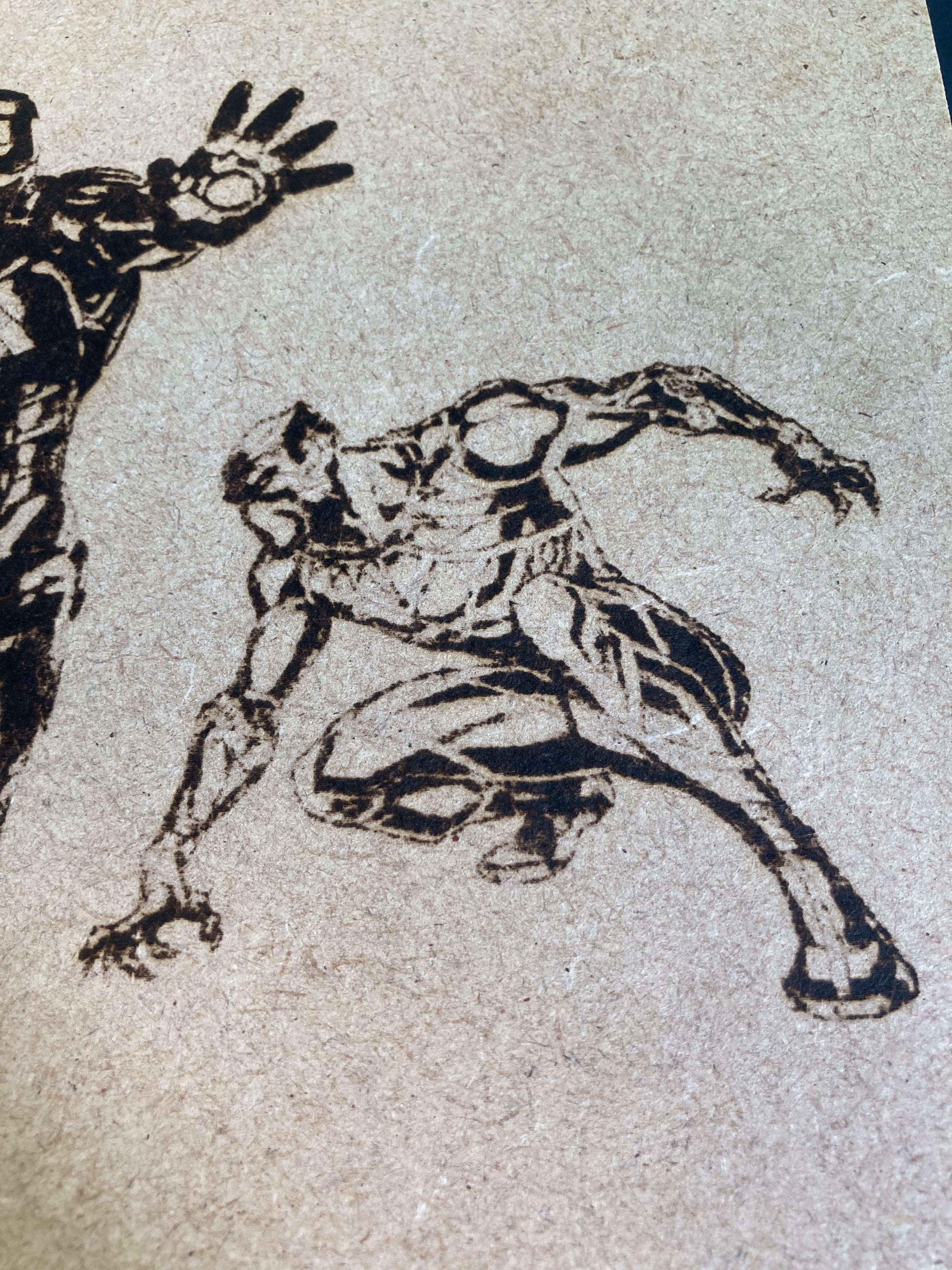

블랙팬서는 이번에도 깔끔한 각인을 보여주고 있습니다.

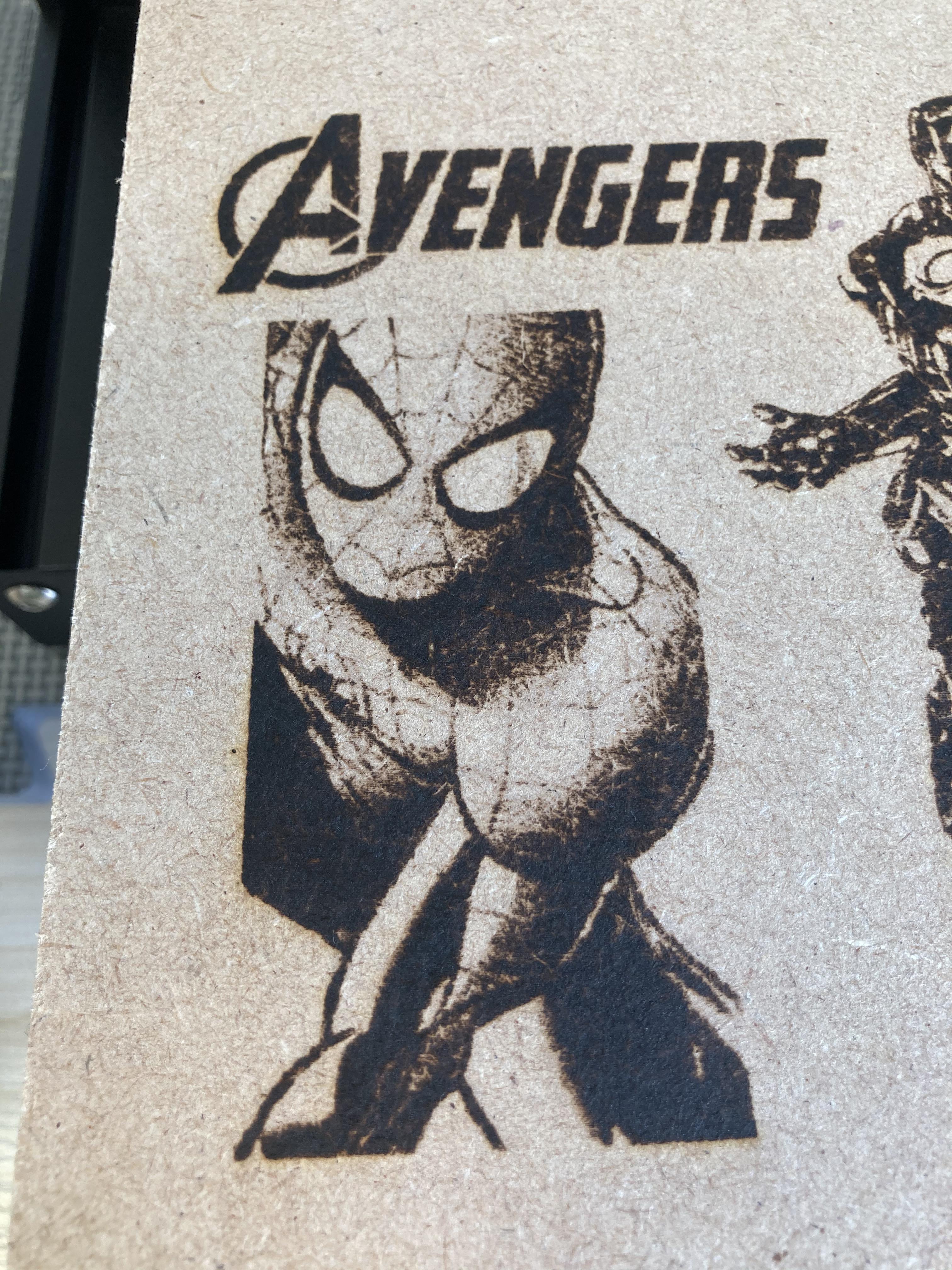

그리고 명암이 여러군데 들어가서 걱정했었던 스파이더맨 일러스트는 어떨까요?







걱정했던 것에 비해 정~말 깔끔하게 각인이 되었습니다.



역시... 흑백 늑대 사진은 미스터리입니다...

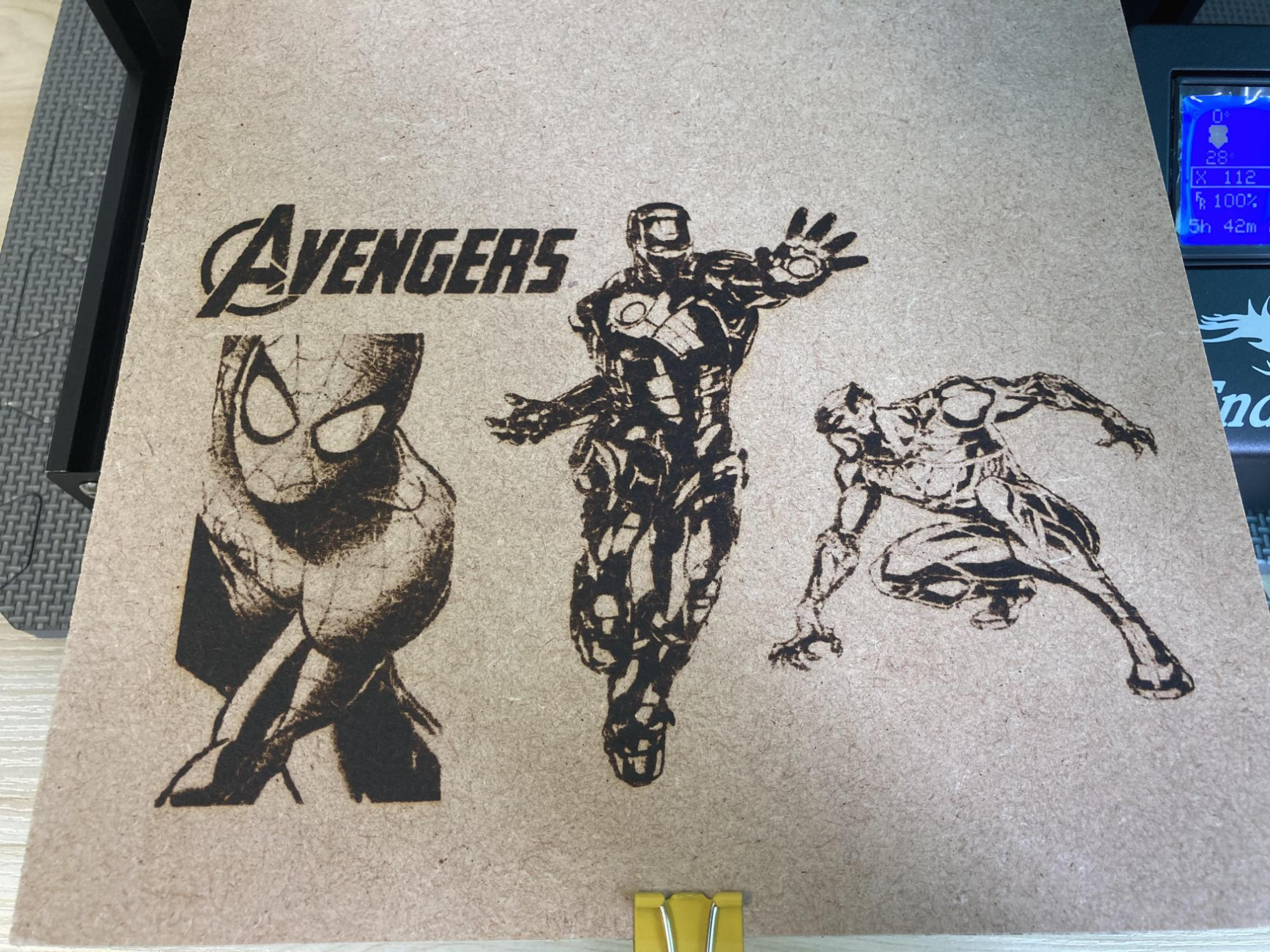

오늘은 이렇게 어벤저스 캐릭터들을 각인해봤는데요.



각인 상태도 그렇고 각인 위치도 딱 원하는 대로 완성이 되었습니다!



다음엔 컬러사진을 흑백으로 변환 후 각인해보도록 하겠습니다!
