안녕하세요. KM입니다!



3D 프린터로 프린터를 하기 전에 모델을 3D 프린터로 프린팅이 가능하도록



변환해주는 프로그램을 슬라이서라고 합니다.



다양한 슬라이서 프로그램이 있는데 그중에 제가 사용하고 있는 큐라(Cura)



세팅값 대해 알아보려고 합니다.

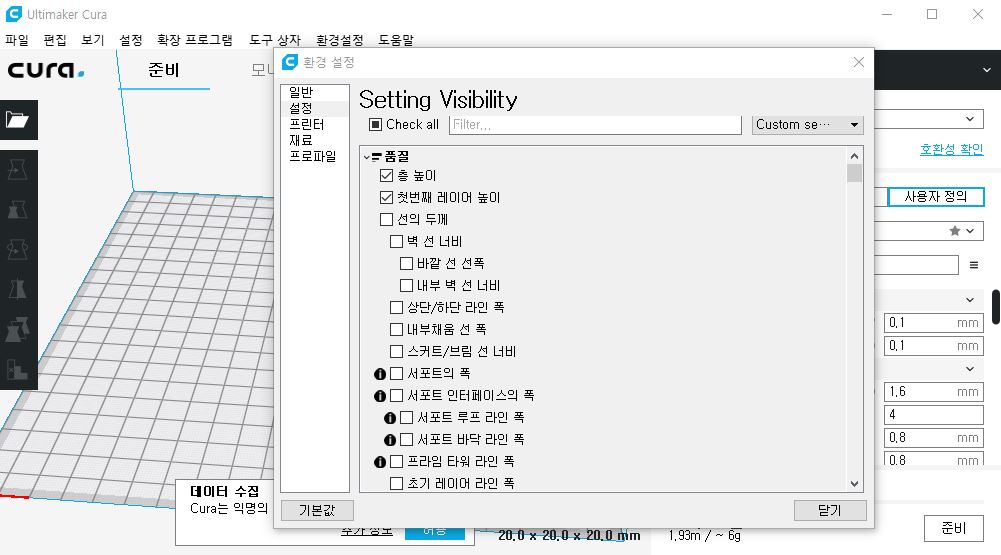

큐라 환경설정에 들어가 보시면 출력을 위해 설정해야 하는 수많은 조건들을 볼 수 있는데



현재 제가 실제 사용하고 있는 조건들만 골라서 설명드리도록 하겠습니다!

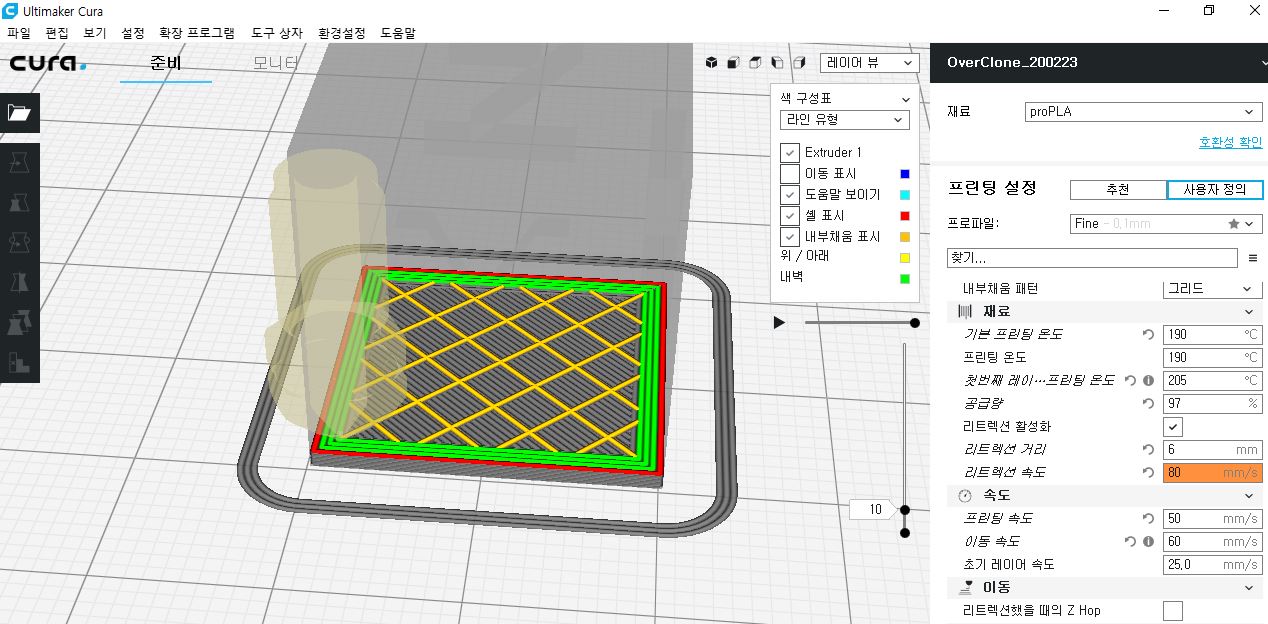

아래 사진 우측에 조건들을 순서대로 보시면 됩니다.





1. 층높이

 : 3D프린터는 한 층씩 쌓아 올려서 모델을 완성합니다. 프린터가 층을 출력할 때 각 층의 높이가 층높이입니다.

   만약 높이 20mm의 모델을 출력한다고 했을 때 층높이를 0.1mm로 설정을 하게 되면 총 200층을 쌓아 올려야

   최종 모델 출력이 완료됩니다.

   현재 저는 층높이를 0.1mm 나 0.2mm로 출력을 하고 있는데 당연한 이야기겠지만 층높이가 2배 커지면

   출력 시간이 반으로 줄어듭니다.

   단, 층높이를 크게 설정해서 출력 시간을 줄일 수 있지만 출력 품질이 낮아집니다.



2. 첫 번째 레이어 높이

 : 첫 번째 레이어가 출력될 때 층높이 입니다. 정교하게 출력하기 위해 층높이를 0.1로 출력하면 너무 얇아서

   베드에 안착이 어려울 때가 있는데 이런 경우 첫번째 레이어 높이만 높여줘서 안착력을 높일 수 있습니다.



3. 벽 선 너비, 상단/하단 라인 폭

 : 출력되는 필라멘트의 지름입니다. 해당 값은 현재 사용 중인 노즐 사이즈와 동일하게 설정하시면 됩니다.

   저는 보통 0.4mm 노즐을 사용하기 때문에 폭을 0.4로 설정해서 상용하고 있습니다.

   약간의 조정은 가능하지만 실제 사용하고 있는 노즐 사이즈와 해당 값의 차이가 많이 나면 압출 불량이

   나타날 수 있으니 꼭! 확인하시고 설정해주세요.





4. 벽 두께, 벽라인 수

 : 출력되는 모델의 벽 두께를 설정하는 값입니다. 현재 상단에 보시면 벽 선 너비를 0.4mm로 설정을 해놨기 때문에

   벽 라인 수가 4개이면 벽 두께가 0.4mm x 4 = 1.6mm가 됩니다.

   벽 두께를 설정하면 벽 라인의 수는 자동으로 계산이 되는데 현재 사용 중인 노즐 사이즈의 배수로 설정해 주시는 게

   좋습니다. 설정된 벽 두께만큼 출력 후 남아있는 나머지 공간은 내부 채움 밀도/패턴에 따라 출력을 진행합니다.

   벽 두께를 두껍게 할수록 출력 모델의 강도가 강해지고 벽 두께가 너무 얇게 설정하면 강도도 약해지고

   내부 출력 패턴이 비쳐서 미관상 좋지 않습니다.



5. 상단/하단 두께, 상단/하단 레이어

 : 벽 두께와 마찬가지로 상/하단 두께 및 레이어 수를 설정하는 값입니다. 벽 두께가 노즐 사이즈(벽 선 너비)로 결정

   되었다면 해당 값은 층높이에 따라 결정이 됩니다.

   현재 층높이가 0.1mm로 설정이 되어있기 때문에 레이어가 8이면 두께가 0.8mm로 설정됩니다.

   벽 두께와 마찬가지로 상/하단 두께 이외의 공간은 내부 채움 밀도/패턴에 따라 출력이 진행됩니다.

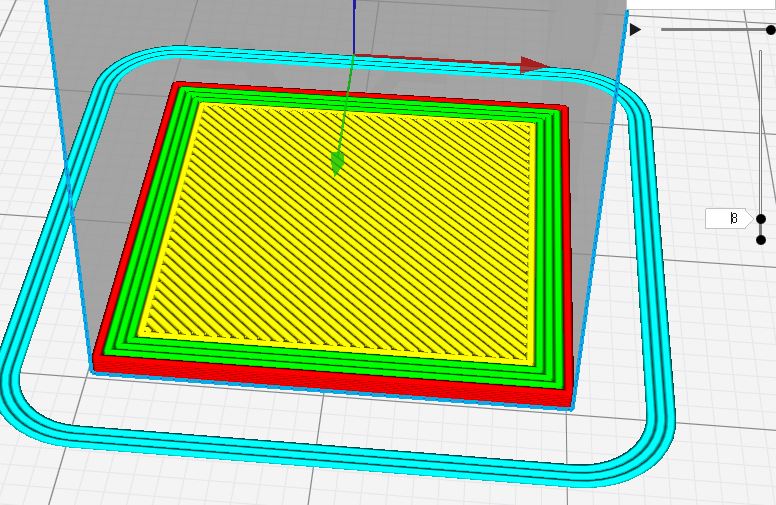

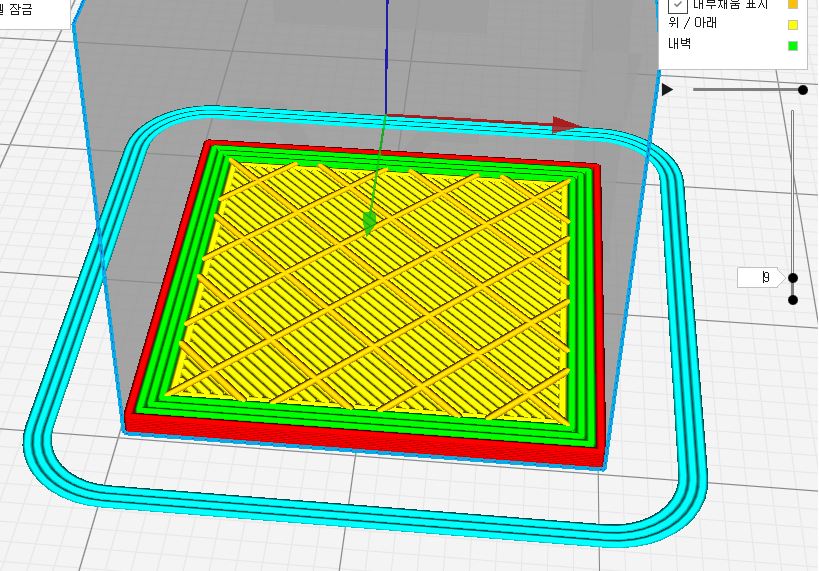

* 그림과 같이 외벽은 설정한 값처럼 4줄이 출력이 되었고, 하단 두께는 8줄까지는 정상 출력된 후

  나머지 공간은 설정한 패턴대로 출력이 되는 것을 볼 수 있습니다.



6. 내부 채움 밀도

 : 처음 설명을 드릴 때 3D 프린터는 모델을 층층 나눠서 출력을 해서 완성을 시킨다고 말씀을 드렸는데,

   처음부터 끝까지 모든 층을 100% 채운다면 시간이 엄청나게 걸릴뿐더러 필라멘트의 낭비가 될 것입니다.

   물론 필요에 따라 밀도 100%로 출력을 할 때도 있지만 보통 사용 용도에 따라 20~60% 밀도로 출력을 합니다.

   당연한 이야기이지만 밀도가 높을수록 강도가 높아지지만 출력에 많은 시간이 소요되므로

   강도가 많이 필요한 모델일 경우 외벽의 두께를 늘리고 밀도를 40% 정도로 출력하는 경우가 대부분입니다.



7. 내부 채움 패턴

 : 내부 채움의 모양을 설정할 수 있는 값입니다. 패턴에 따라 강도의 차이 / 출력 속도가 달라지므로 다양한

   패턴으로 출력을 해보시고, 알맞은 패턴 모양을 찾으셔야 합니다.

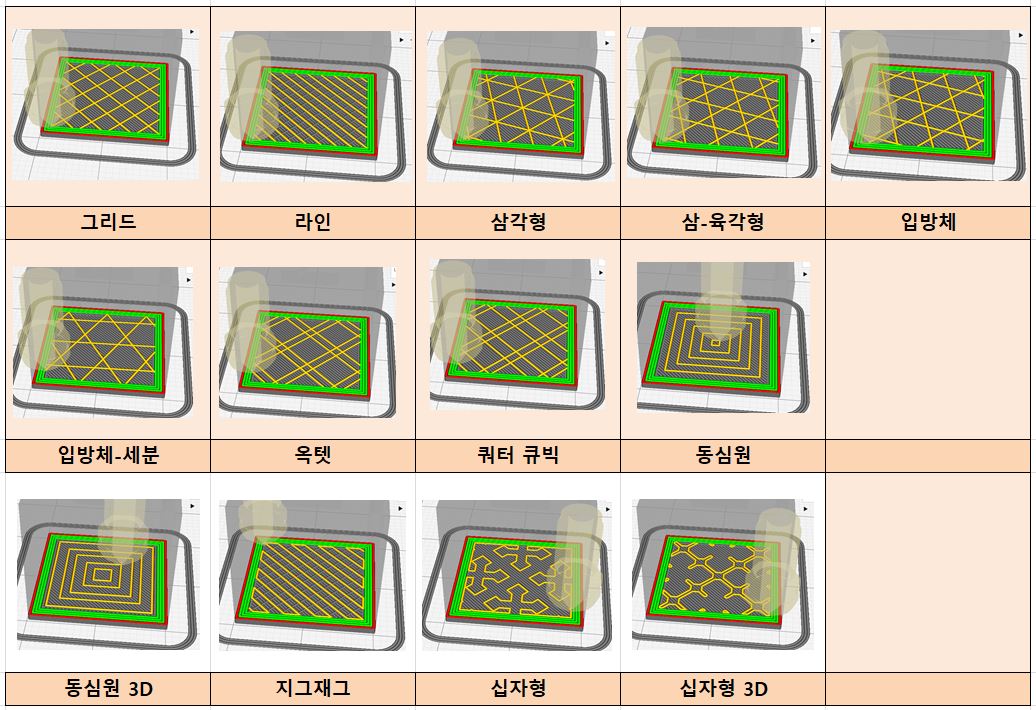

패턴은 총 13가지로 공통적으로 밀도 25%로 했을 때 모양입니다. 참고하세요!



8. 기본 프린팅 온도, 프린팅 온도

 : 모델을 프린팅 할 때 유지되는 노즐의 온도입니다. 필라멘트 제조사 / 제품별로 프린팅 권장 온도가 있으므로

   해당 온도 범위에서 해당 값을 설정하시면 됩니다.



9. 첫 번째 레이어 프린팅 온도

 : 첫 번째 레이어가 출력 될때 노즐의 온도입니다. 여기서 기본 프린팅 온도는 180도인데 첫번째 레이어 프린팅

   온도를 205도로 한 이유는 첫번째 레이어 온도가 너무 낮으면 베드에 안착이 어렵기 때문에 온도를 205도로

   설정했습니다. 또 프린팅 온도를 205도로 동일하게 설정하면 스트링(거미줄) 현상이 나타나기 때문에

   테스트로 찾아낸 값이 안정적인 안착을 위해 첫 번째 레이어 프린팅 온도는 205도, 스트링 현상을 줄이기 위해

   기본 프린팅 온도는 180도입니다.





10. 공급량

 : 공급량을 조절하면 공급되는 필라멘트의 양을 조절할 수 있습니다. 100%가 일반적이며 출력 조건에 따라

   값을 2~5% 조절하면서 사용을 합니다.

   공급량을 과도하게 조절할 경우 압출 불량의 원인이 될 수 있습니다.



11. 리트렉션 활성화

 : 해당 값을 체크해주면 아래 리트렉션 거리/속도를 설정할 수 있는 값이 나옵니다.

   리트렉션 관련은 따로 상세히 포스팅한 글이 있으니 이전 글을 참고해주세요!
