[Solution] 터보팬(Air Blower) 단선

[Solution] 터보팬(Air Blower) 단선 문제 해결





안녕하세요. KM입니다!



AM8 추가 개선을 하고 장비를 돌리는데 이상합니다...



X,Y,Z축 개별 이동도 이상이 없고, 원점도 잘 잡는데



온도가 올라가고 출력이 시작되려고 하면 기계 전체 전원이



내려갔다가 다시 부팅되는 현상이 나타나기 시작했습니다.



처음 있는 일이기에 늦은 시간까지 이리저리 확인을 해도 해답을 찾지 못했고



카페에 질문을 올려두고 아침에 다시 확인을 했습니다.



역시 동일한 현상...



재부팅이 되는 것을 보고 전원 문제인 것이 확실 하기에



파워서플라이를 테스터기를 이용해서 확인을 했지만



정상 동작중...

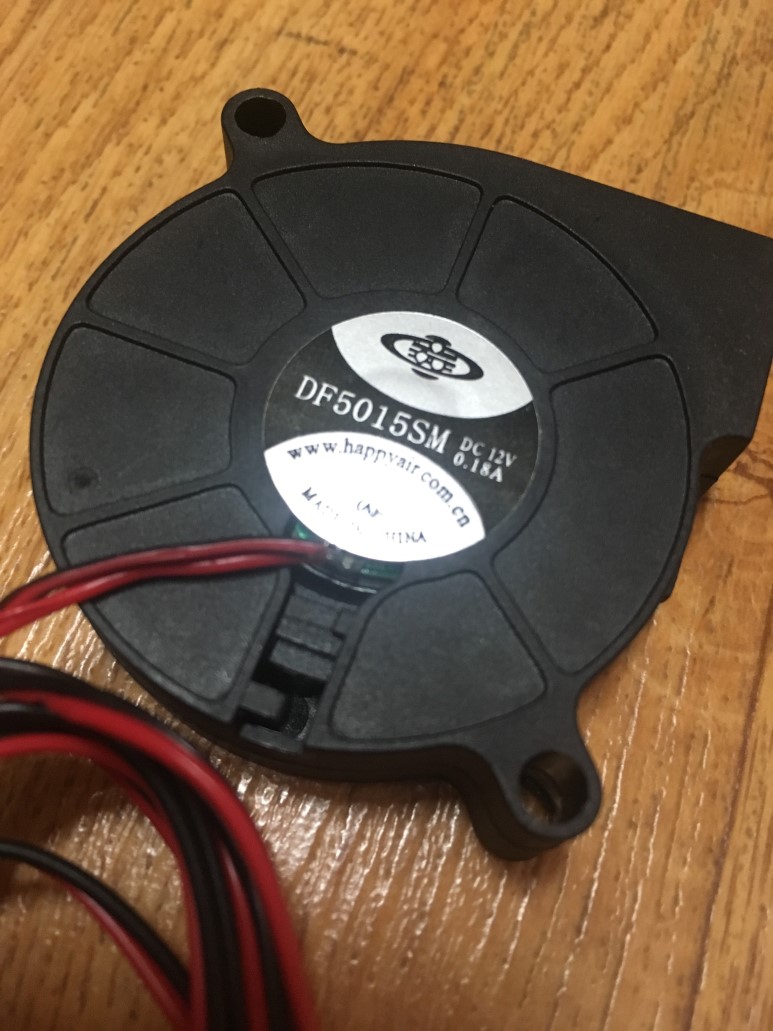

다시 작동을 시켜보는데 꺼지는 시점이 터보팬(에어블로워)가 동작하는 시점인 것 같아



테스터기로 확인 하고 바로 전원을 내렸습니다...



합선이 의심이 되서 선을 살펴보기로 하고 정리해둔 선을 다 풀었습니다.





정말 큰일날 뻔 했습니다...





헬리컬 밴드로 감싸 놓은 부분 선이 녹아있었습니다.

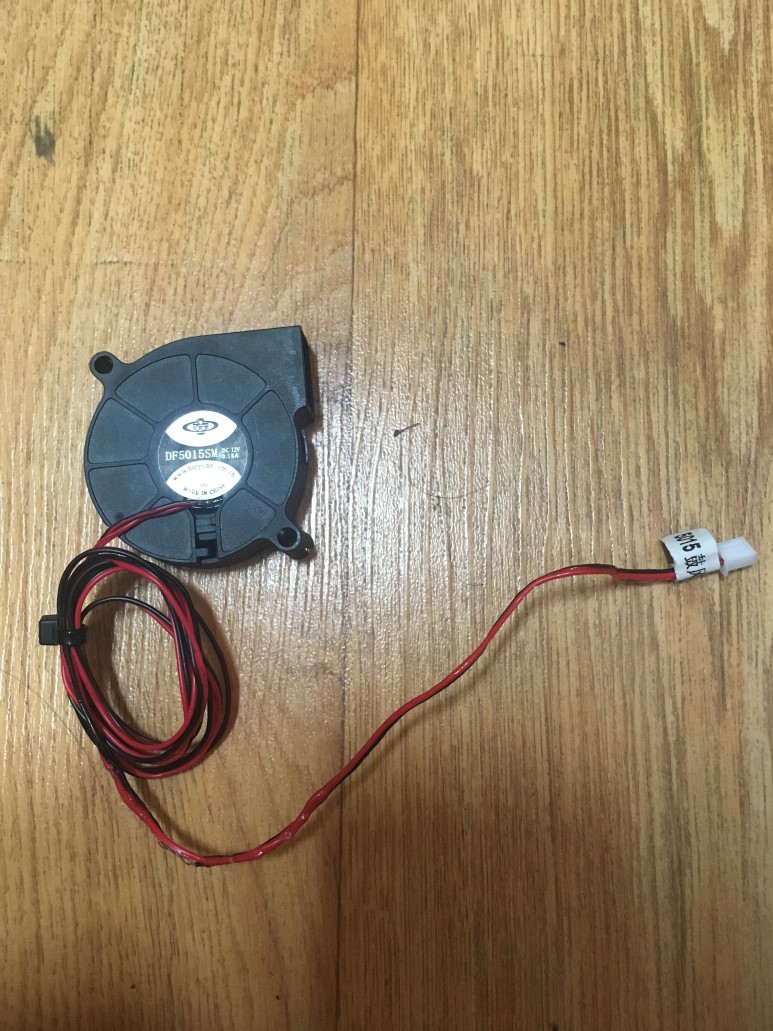

원인은 블로워 본체에 납땜을 해서 연결해놓은 선 한가닥이 떨어져 있었고



다른 상에 붙어서 합선이 일어난 것이었습니다...



선은 헬리컬 밴드로 감아놔서 보이지 않고 납땜이 떨어진 부분도 스티커로 마감이 되어있어



확인할 수가 없었습니다 ㅠ



그 전에도 수없이 해체와 조립을 반복했기에...



일단 이 정도 선에서 발견해서 참... 다행이라는 생각을 하면서 부품을 교체했고 ㅠ



정상적으로 잘 돌아갑니다.



아!!! 그리고



잘 작동되던 장비가 안 되는 건 뭔가 문제가 있다는 거예요 ㅠ



확인 전 까지는 무리하게 돌리지 맙시다!
