안녕하세요. KM입니다!



저는 AM8 3D프린터 이후 오버클론(OverClone) 3D프린터를 2대 구매 후



지금까지 사용하고 있었는데요,



이번주에 새로운 3D프린터를 찾아보고 가성비가 좋다는



엔더3 프로(Ender3-Pro)를 구매했고 드디어 도착했습니다.









엔더3 Pro는 중국 Creality 社에서 제작하는 프린터이고,



여러 경로들 통해 구매할 수 있지만 저는 국내 업체인 덕유항공을 통해 구매를 했습니다.









덕유항공에서 직접 구매를 했고, 레이져 키트를 포함해서 약 47만원에 구매를 했습니다.

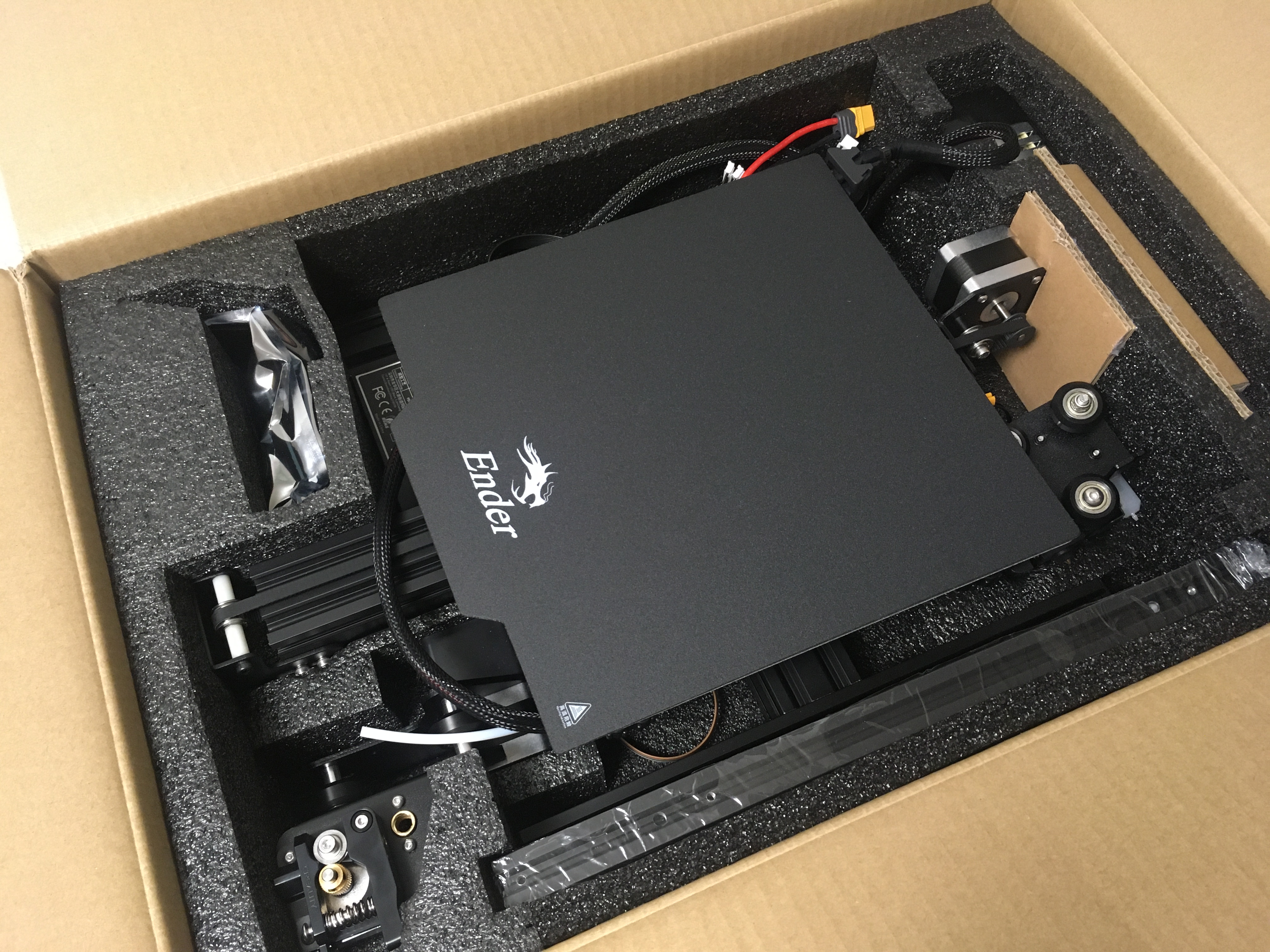

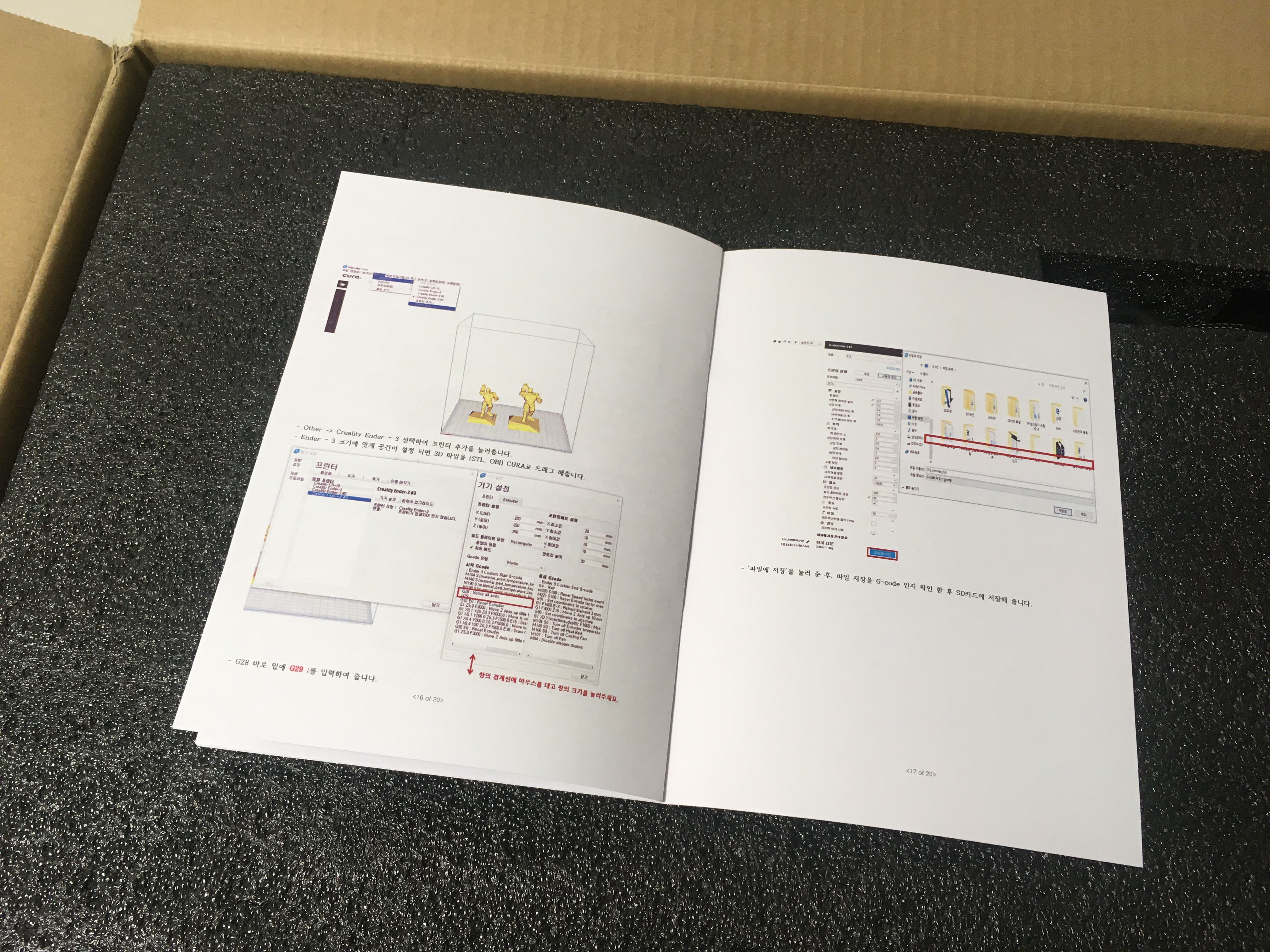

박스를 열어보면 앤더3 프로 관련 매뉴얼이 있고, 2개 층으로 부품들이 꼼꼼히 포장되어 있습니다.









박스에 있는 부품들을 모두 꺼내봤습니다.



대부분 조립이 되어 있는 상태로 도착했고, 직접 조립해야 할 부분은 많이 없어 보입니다.

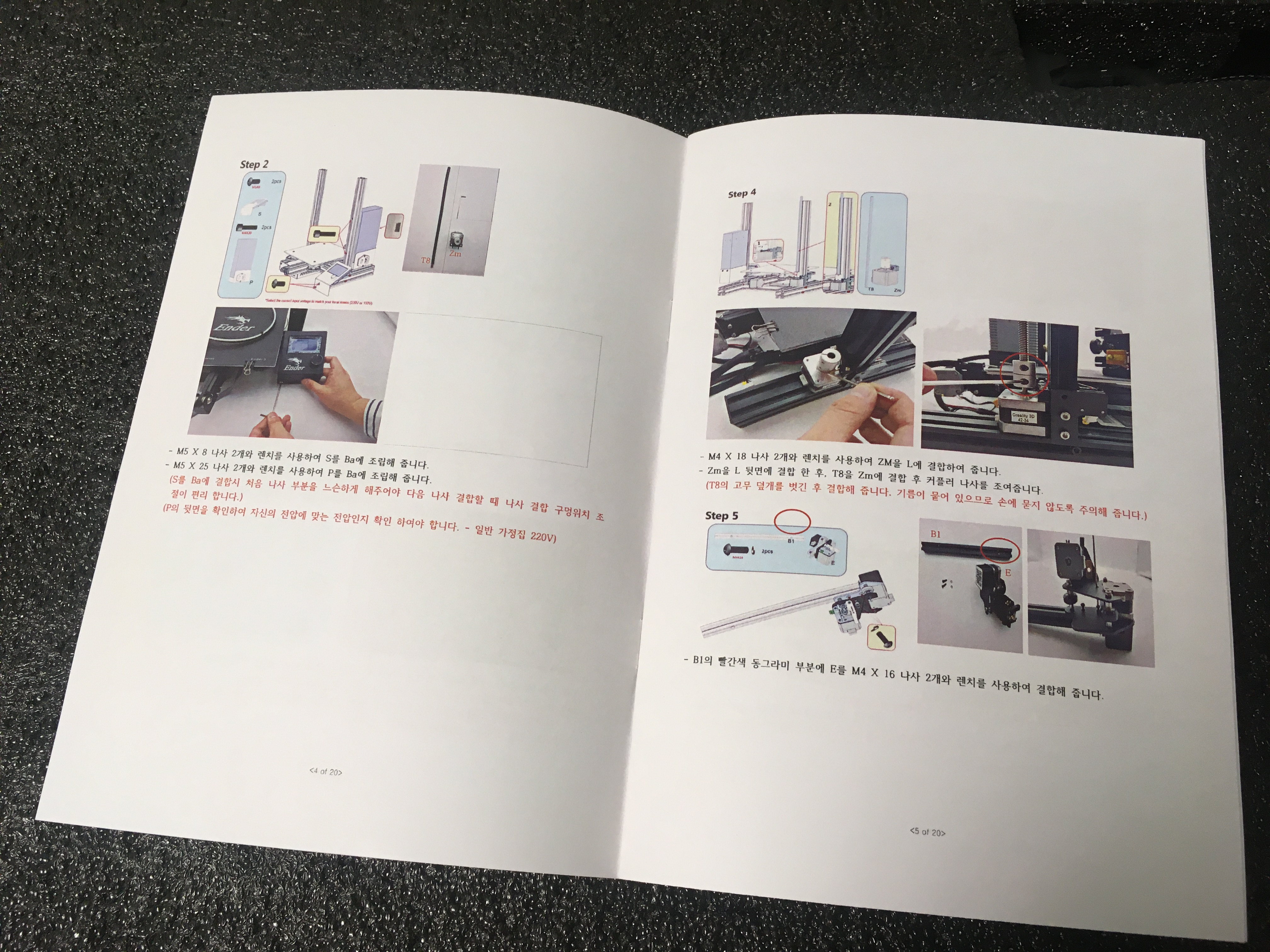

매뉴얼에는 조립방법에서 프린터 설정 방법까지 자세히 작성이 되어있으나



덕유항공 카페에 직접 촬영한 영상이나 유튜브에 엔더3 프로를 검색하면 더 상세히 확인할 수 있습니다.

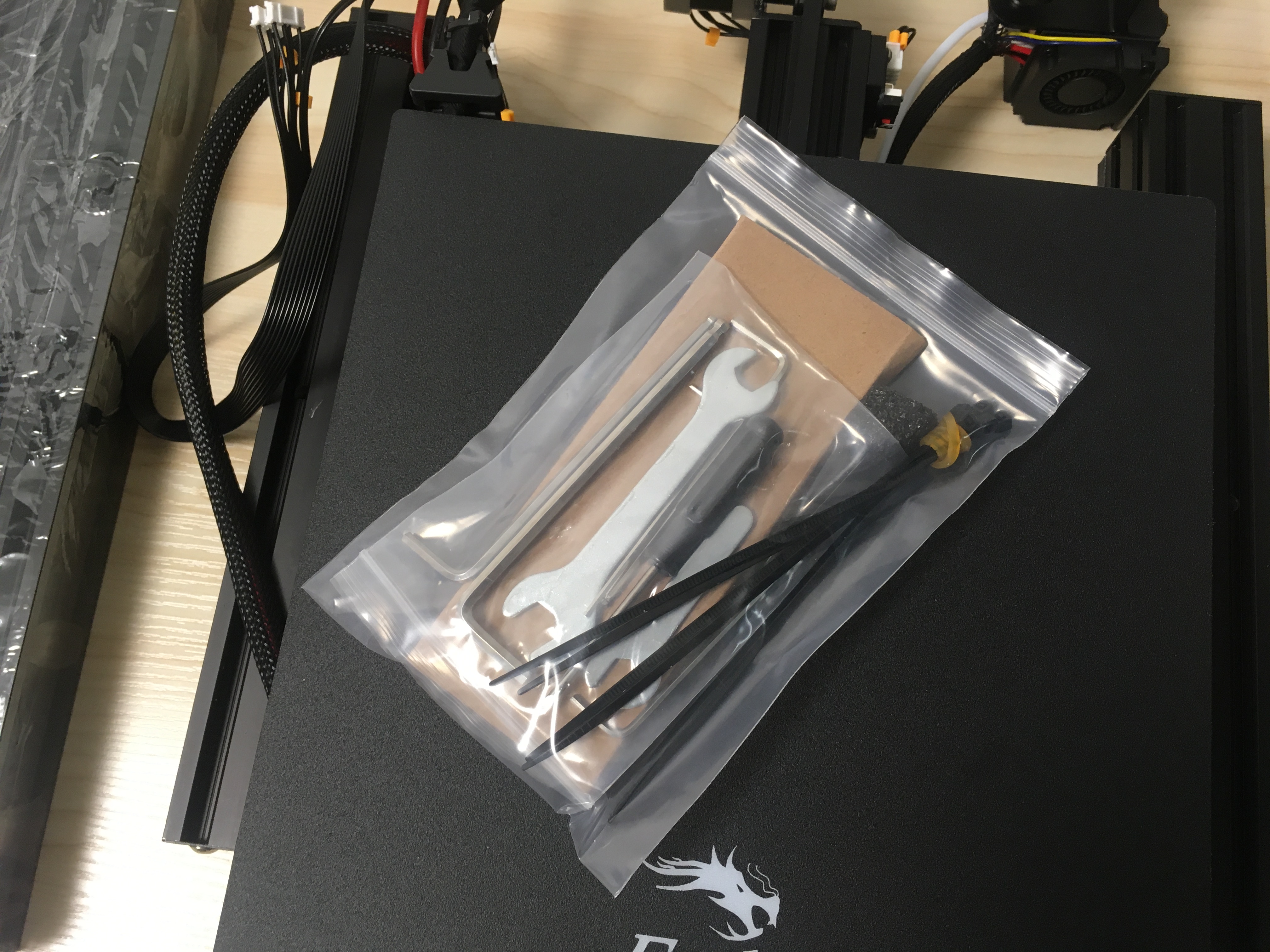

그리고 랜치 / 드라이버 / 가위 등 간단한 공구가 같이 포함되어 있기 때문에



따로 공구를 구매할 필요는 없습니다!



조립하는 과정을 사진으로 찍어봤습니다.

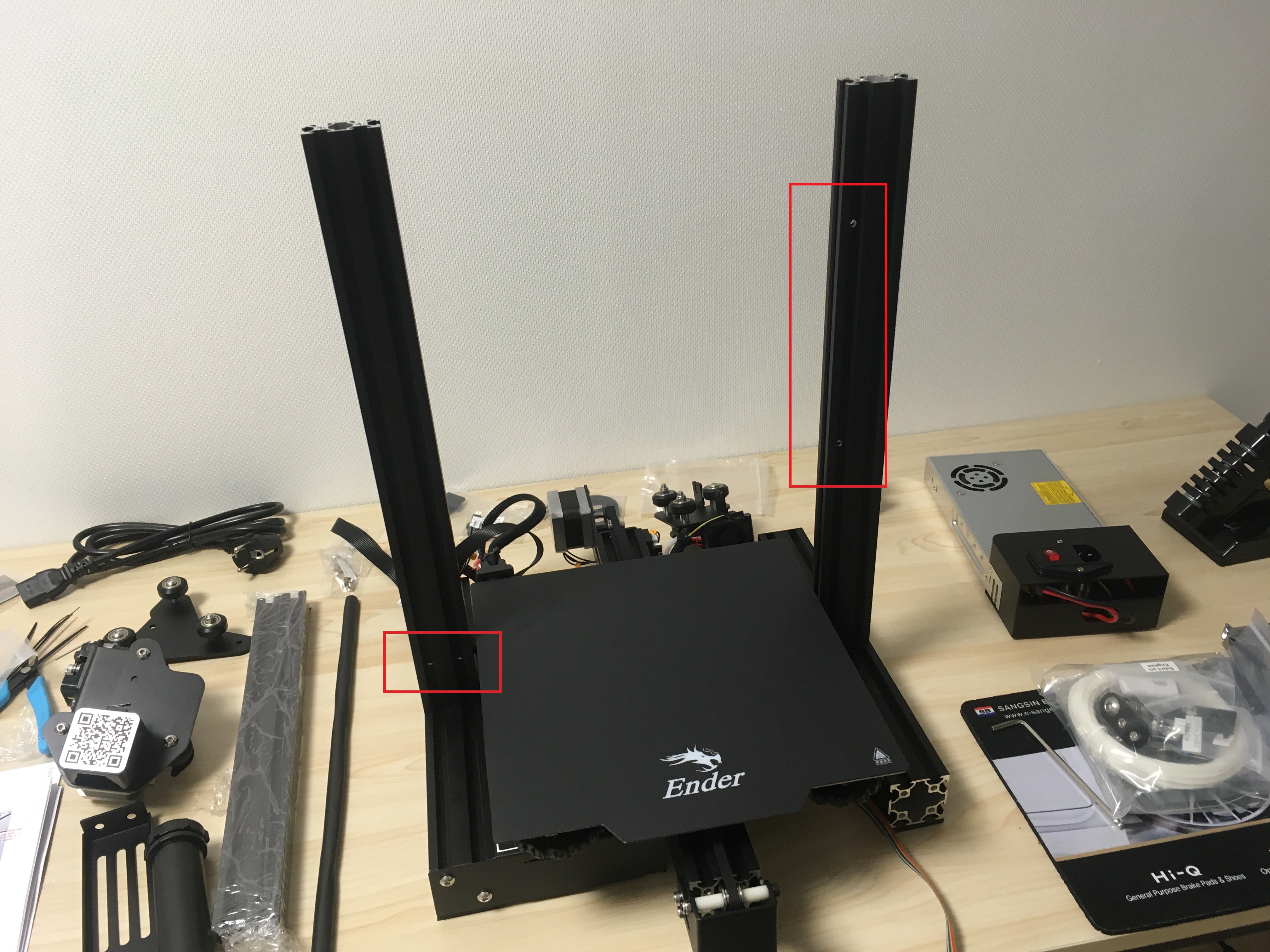

1. 좌/우 기둥을 조립합니다. 좌측은 하단에 가로로 2개의 홀이 있고, 우측은 세로로 2개의 홀이 있는데,



우측의 경우 "카운터보어가 나있는 쪽이 정면"을 향하도록 조립하고 고정을 해줍니다.

(이렇게 조립을 하지 않으면 나중에 다시 분해하고 조립을 하셔야 합니다!)



하단에 볼트를 이용해서 고정을 하는데 일단은 느슨하게 고정을 하고 추후에 상단 수평을 맞춘 후



튼튼하게 고정을 합니다.

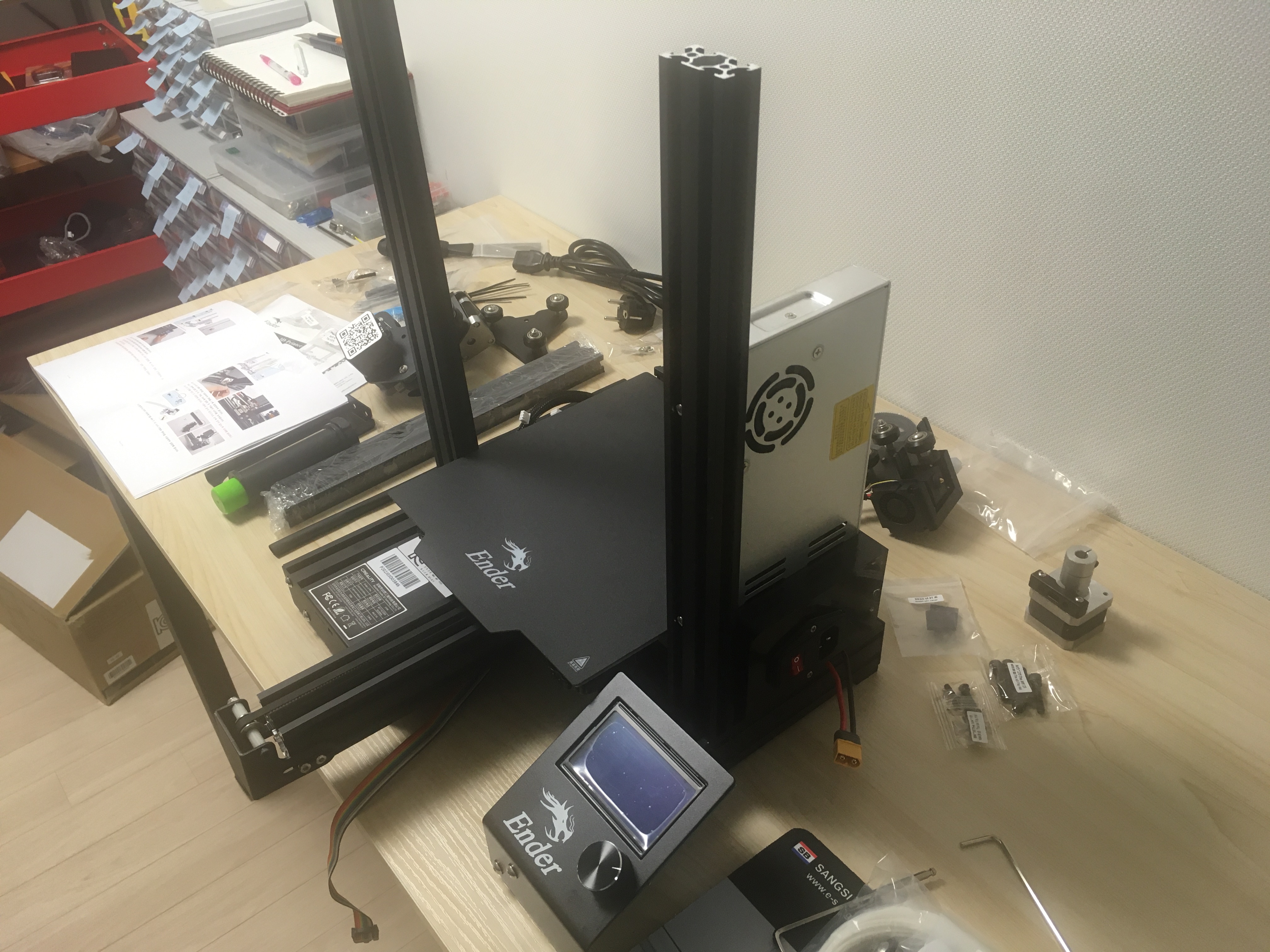

2. 우측 기둥에 컨트롤러와 파워서플라이를 조립해 줍니다.

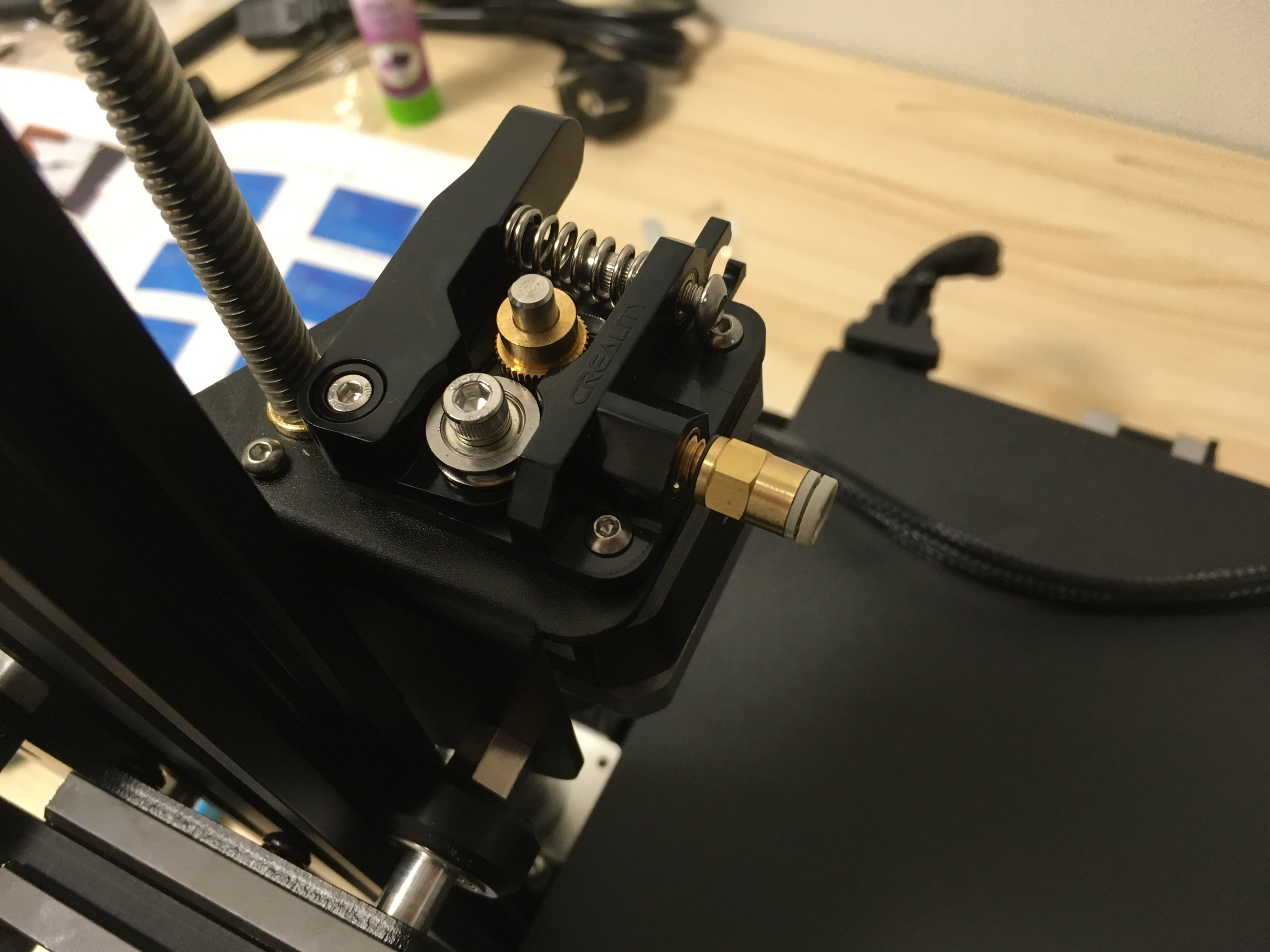

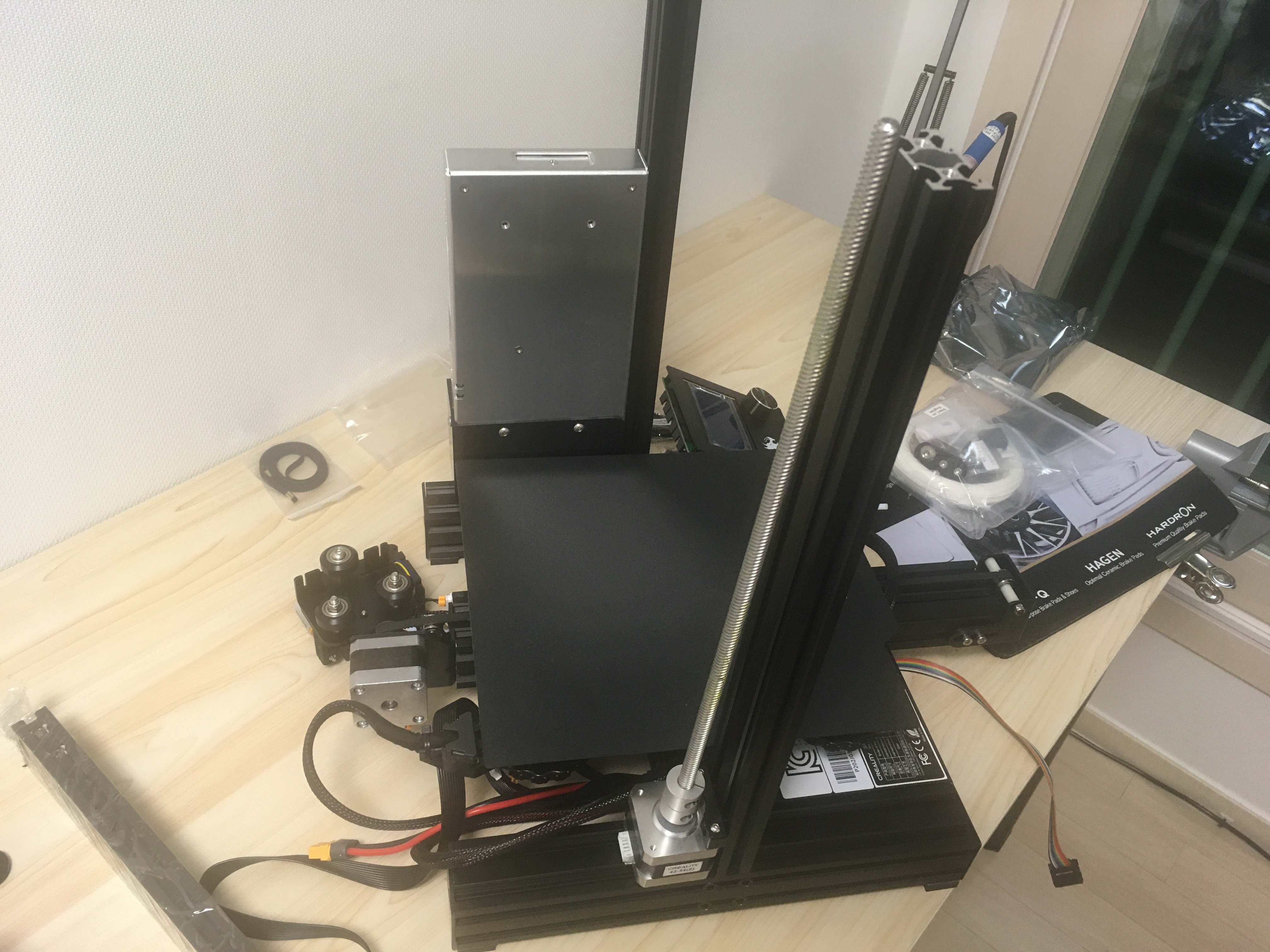

3. 좌측 기둥에 Z축 스탭모터를 조립하고, 리드스크류를 커플러에 고정을 합니다.



리드스크류를 커플러에 고정할 때 스탭모터와 약간 거리를 주고 고정을 해줘야



커플러가 정상적으로 역할을 해 줄 수 있습니다.

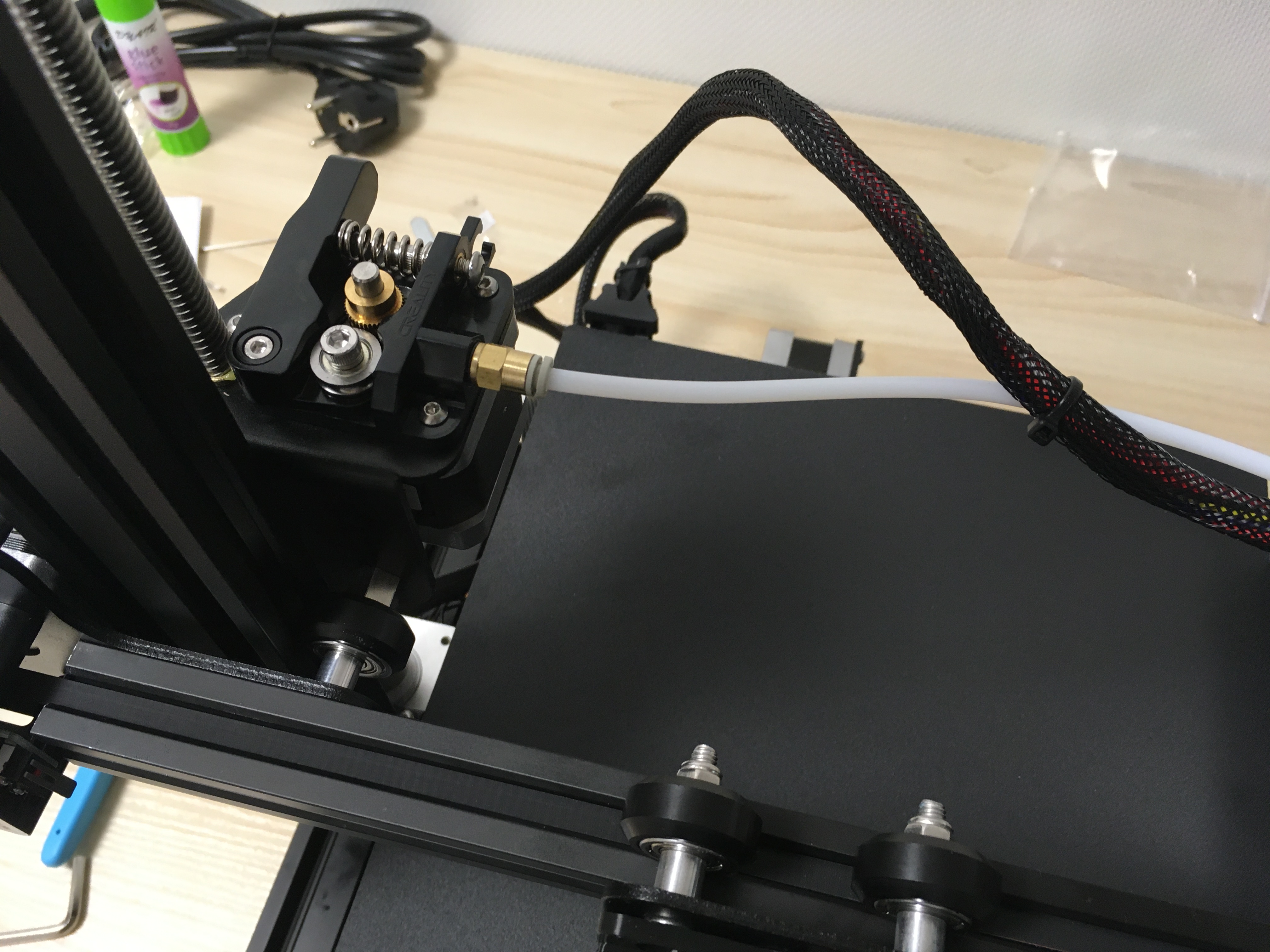

4. X축을 조립해줍니다. 익스투루더 뭉치를 중앙에 넣어주고 양쪽에 x축 스탭모터와 Z축 지지대를



조립해 줍니다. 사진에서 우측 Z축 지지대 역시 완전 고정시키지 않고 약간 느슨하게 조립한 후



조립 완료 후 최종적으로 수평을 맞춘 후에 튼튼하게 고정합니다.

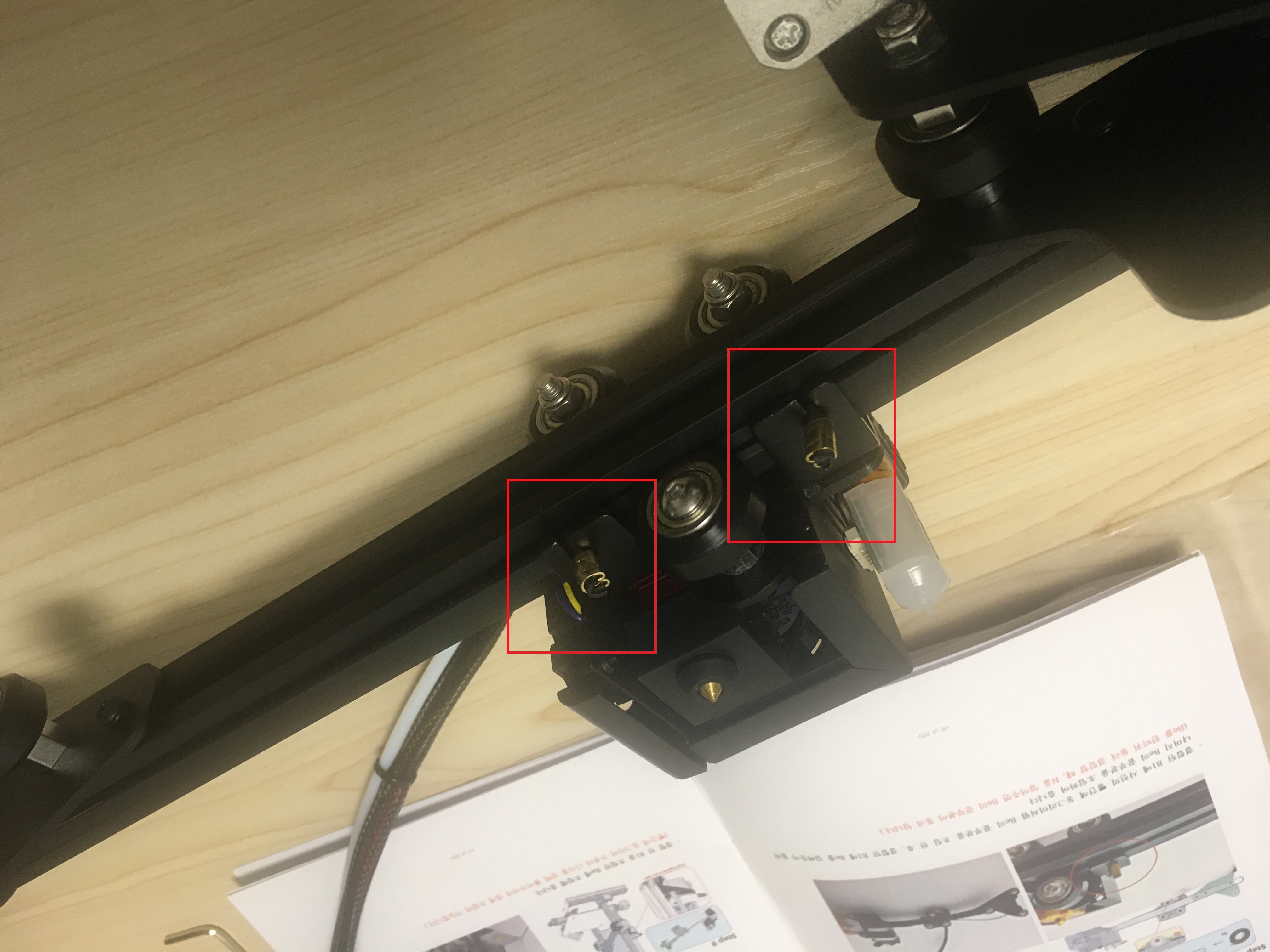

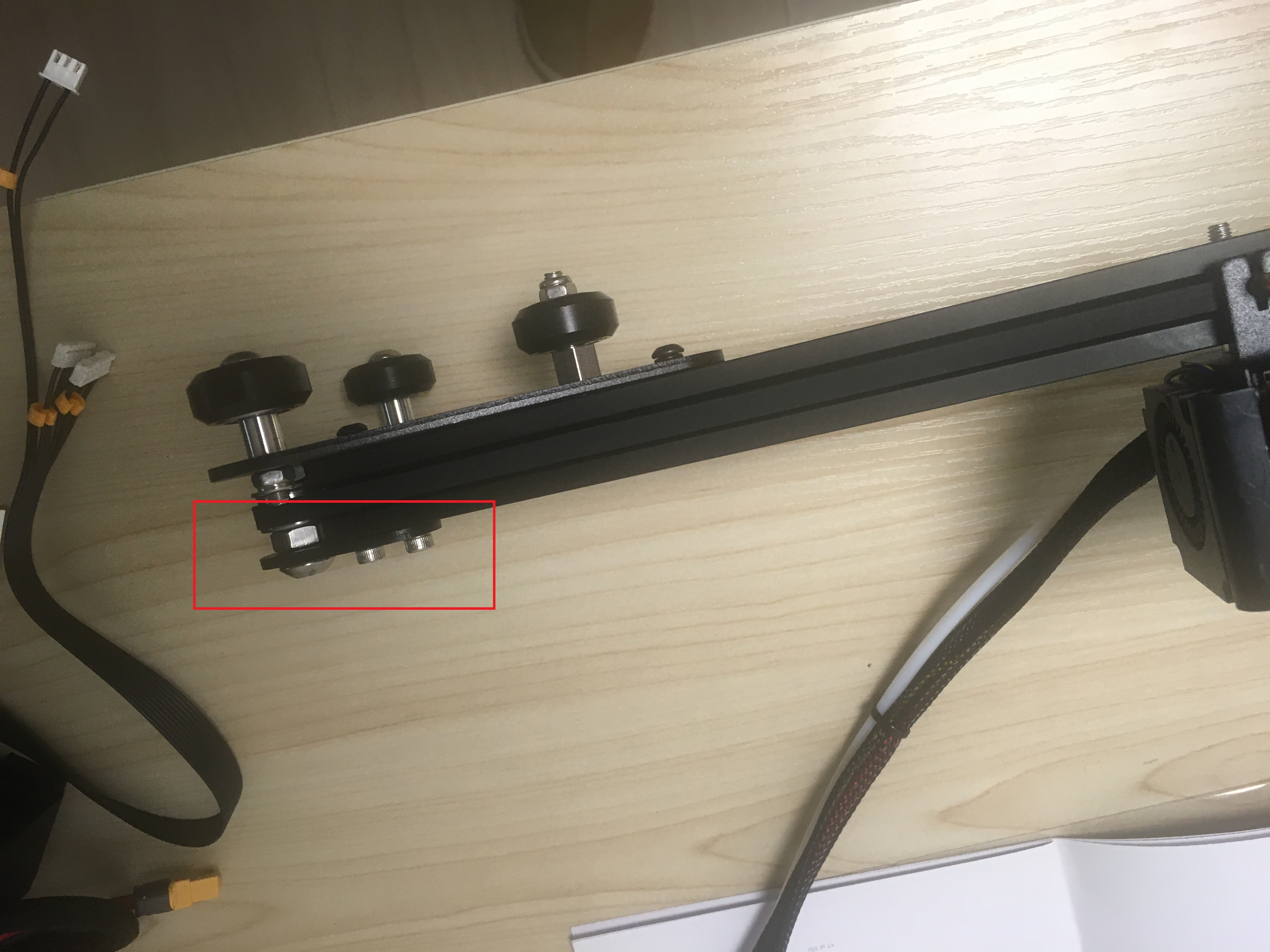

5. 벨트를 쉽게 걸 수 있도록 끝단 처리가 되어있는데 먼저 밸트를 걸어주고,









해당 부품을 바깥쪽으로 밀어서 벨트에 텐션을 주고 고정을 시킵니다.

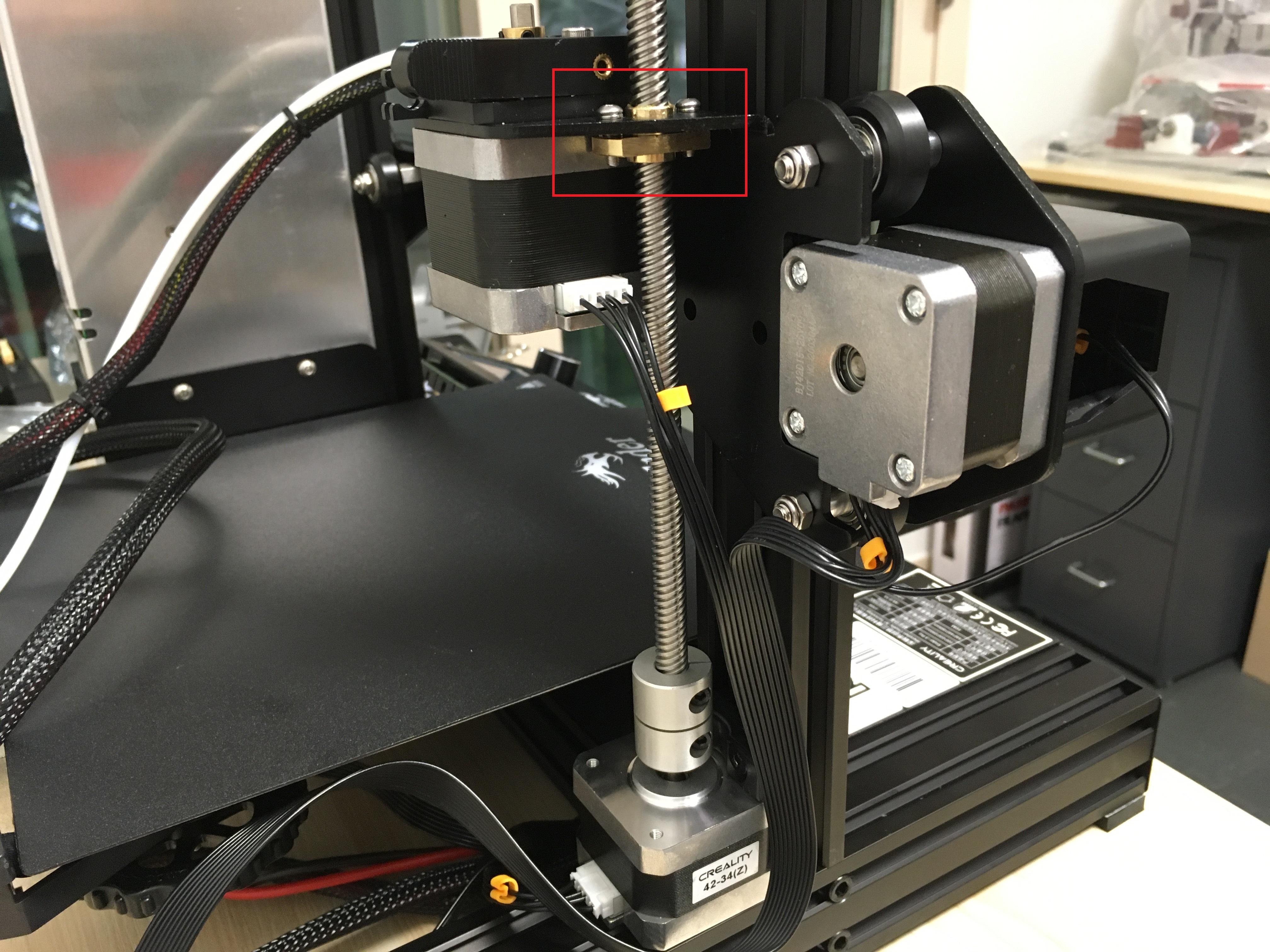

6. 조립한 X축을 Z축 지지대에 넣어줍니다. 프로파일 롤러가 있어서 쉽게 자리를 잡고 넣을 수 있는데,









리드스크류를 넣을 때 표시된 너트를 약간 풀어놓고 작업을 하는 게 쉽습니다!

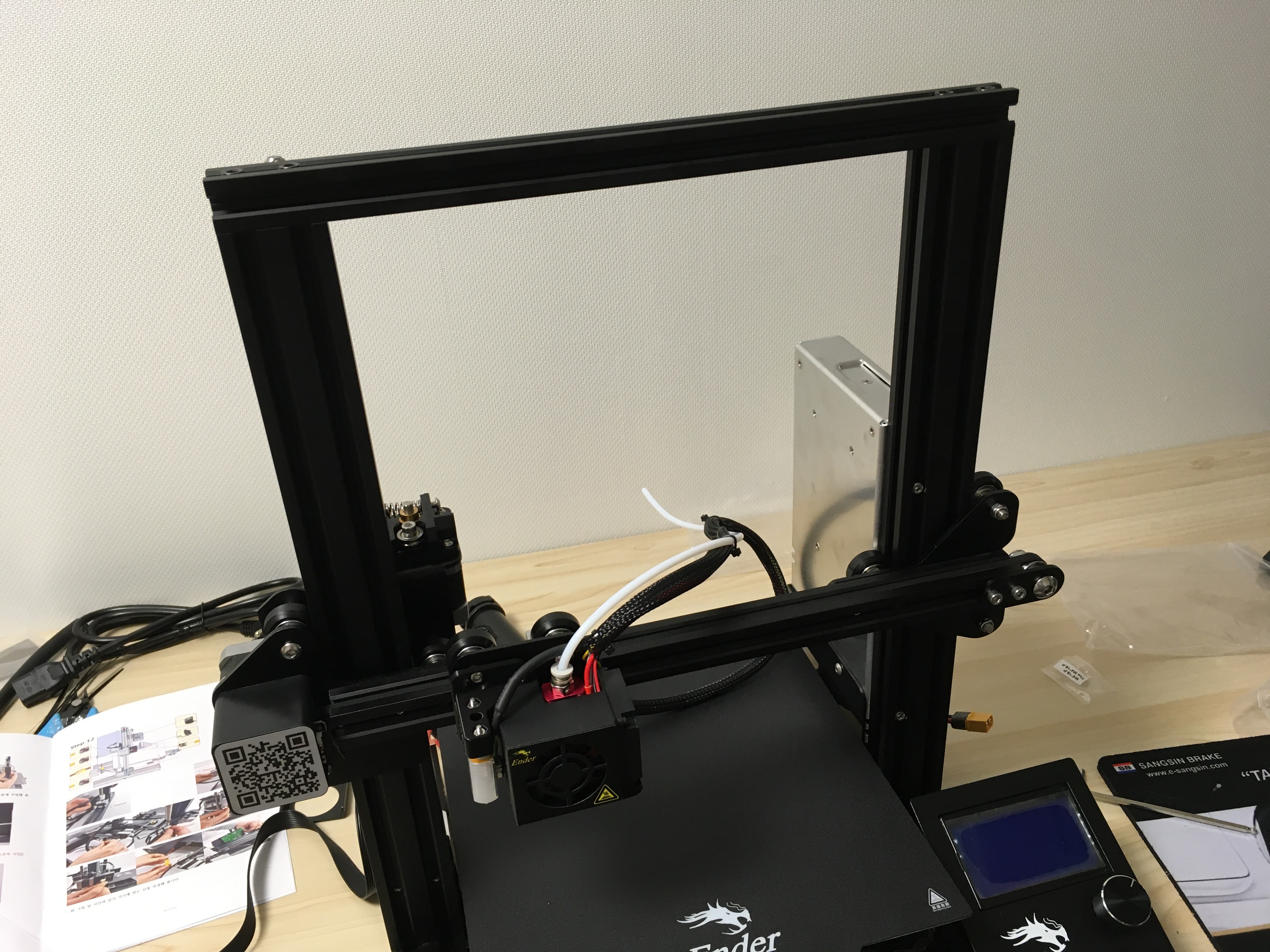

7. 상단 프로파일 수평 조립을 한 후 좌/우측 Z축 프로파일을 튼튼하게 고정시킵니다.

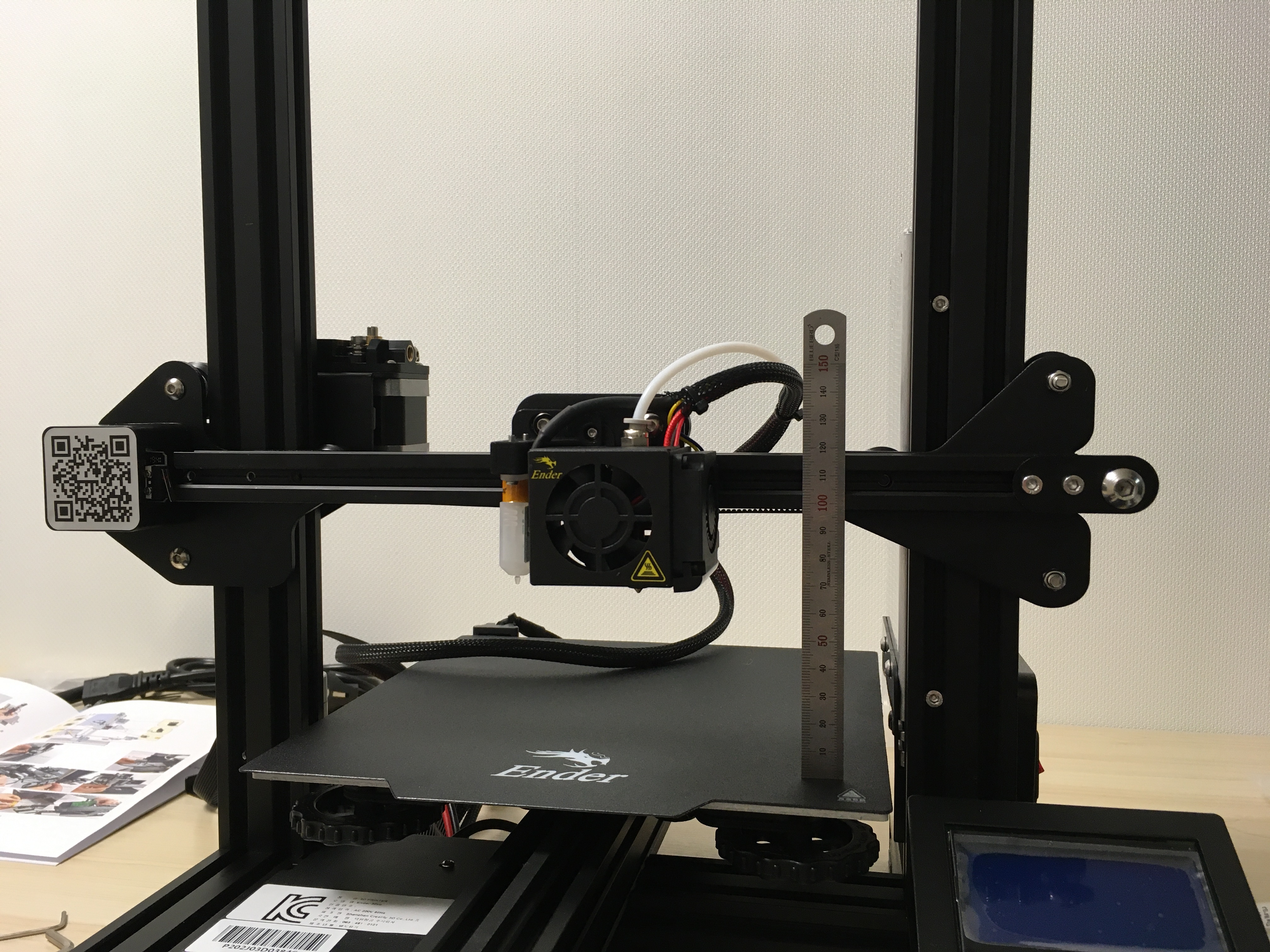

8. X축 프로파일의 수평을 맞춰주고,

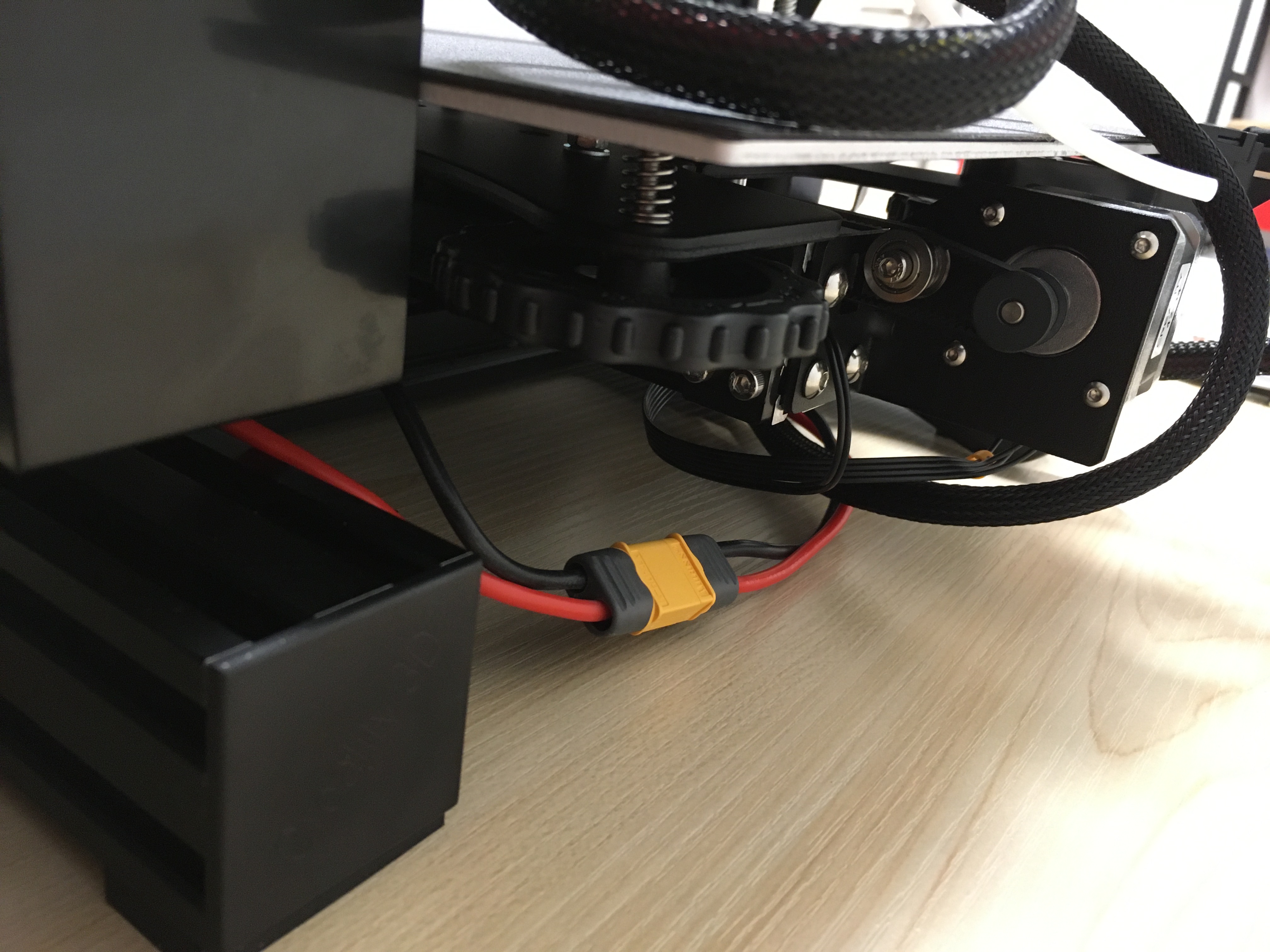

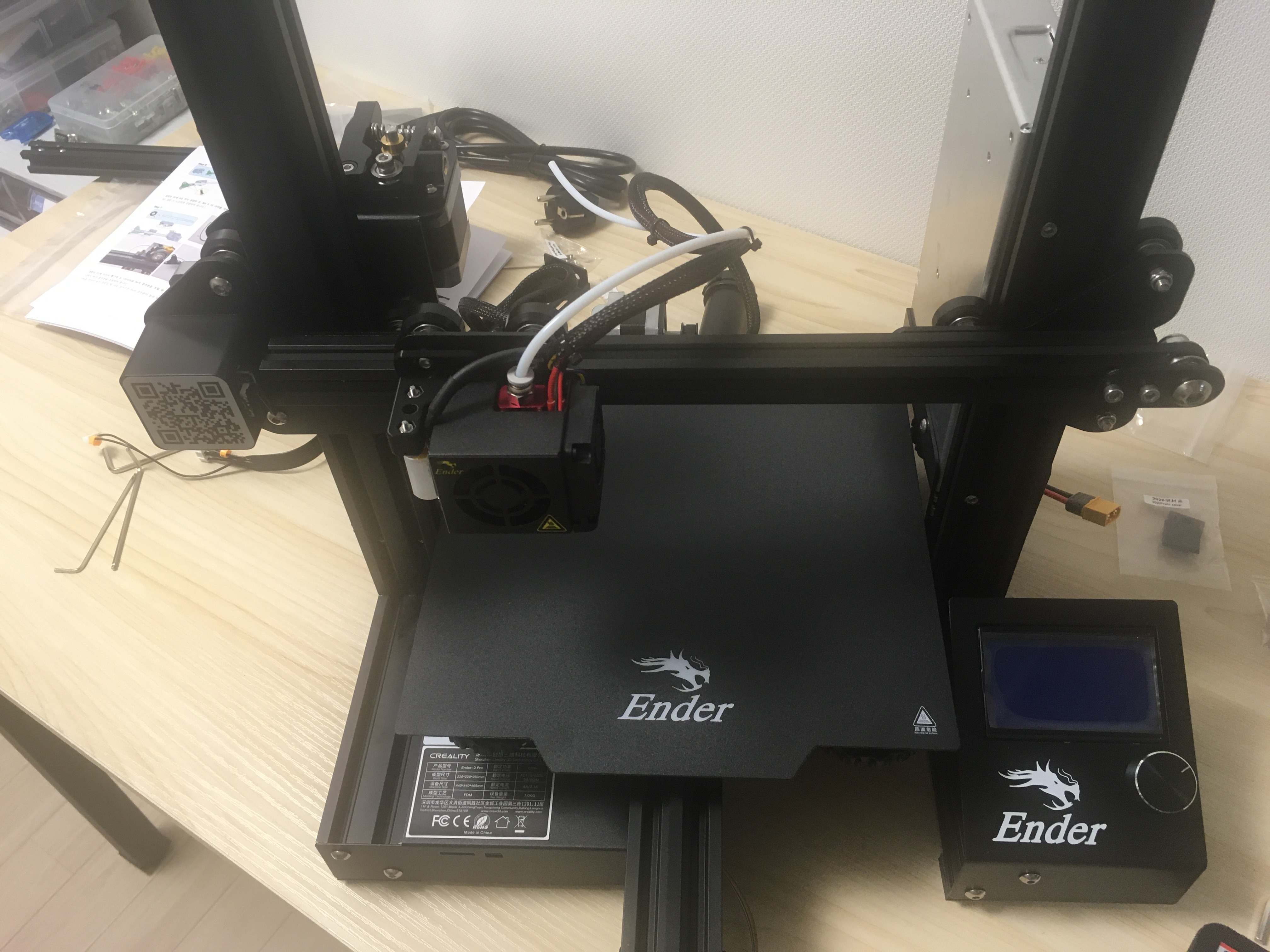

전원 선 / 스탭모터 커넥터 / 피팅 등을 연결해 줍니다.





선들은 모두 깔끔하게 정리된 상태이고 축별로 표기가 되어 있기 때문에 쉽게 찾아서 연결할 수 있어요.

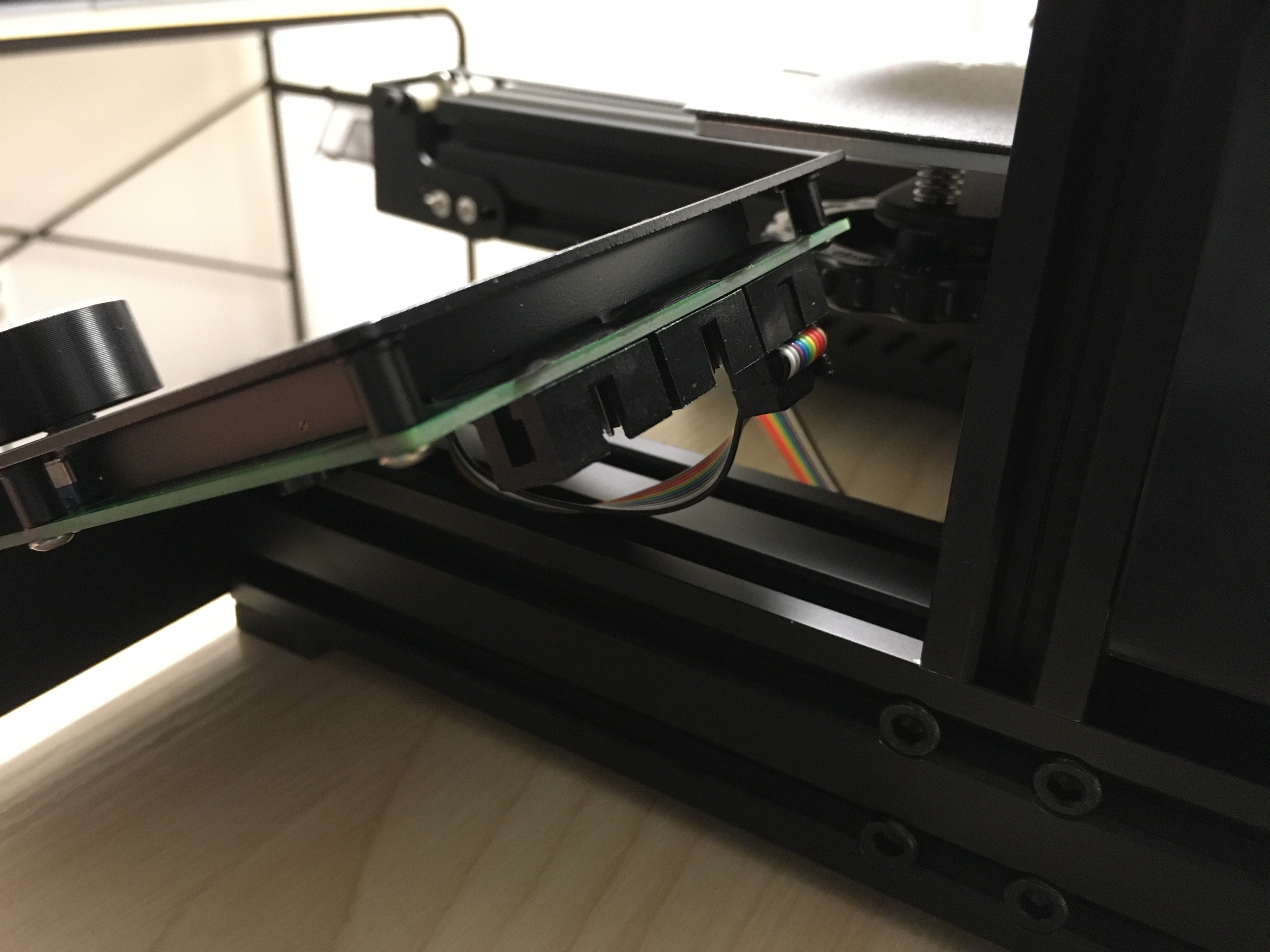

그리고 디스플레이는 Exp3에 선을 연결해 주시면 됩니다!

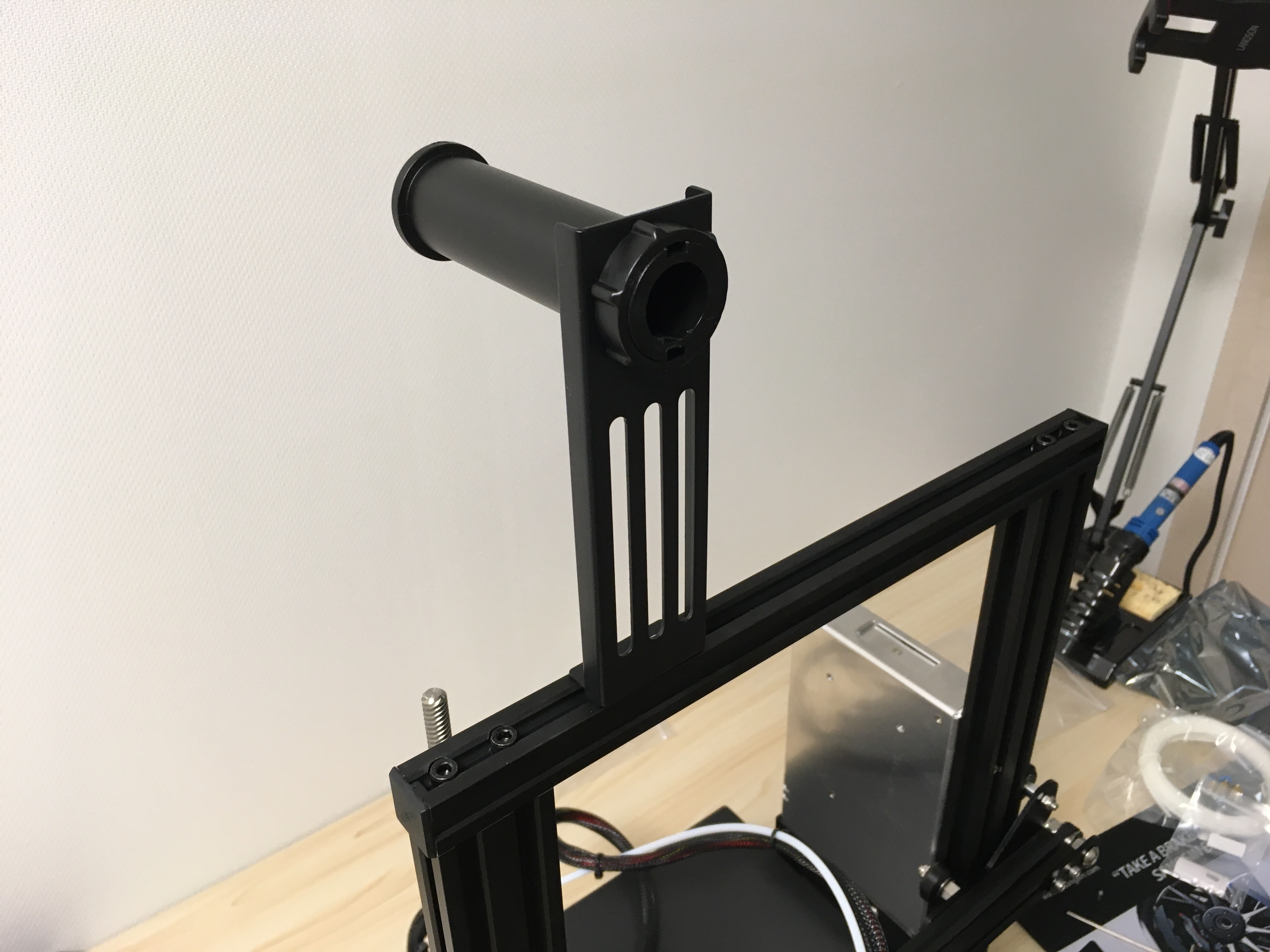

9. 마지막으로 필라멘트 거치대를 고정시키는 것으로 조립이 완료됩니다!









프린터를 조립하는 것은 크게 어려운 것이 없었고,



아직 출력 품질을 제대로 테스트해보지 않았지만 순수 조립시간만 약 1시간 반 정도 소요되었습니다.



같이 온 매뉴얼도 상세하게 적어놨지만 사진이 흐려서 잘 구분이 되지 않는 부분도 있는데,



처음 조립하시는 분이라면 유튜브나 덕유항공 카페에 들어가셔서 영상을 보시면



더욱 쉽게 조립하실 수 있을 것 같습니다.



이제 출력 테스트를 하면서 큐라 조건을 잡아야 겠죠?



레이져 키트도 테스르를 해봐야 하는데 일단 정상적으로 모델을 출력하는 것을 확인하고



레이져 키트 테스트를 진행해야 겠네요 ~
