안녕하세요. KM입니다.



늘 프린터를 켜거나 끌 때 코드를 뽑아야해서 불편하기도 하고 위험해보이기도 했는데,



오늘은 내부에 퓨즈가 포함된 스위치를 연결해서 전원을 ON/OFF 가능하도록 제작을 해봤습니다 ~

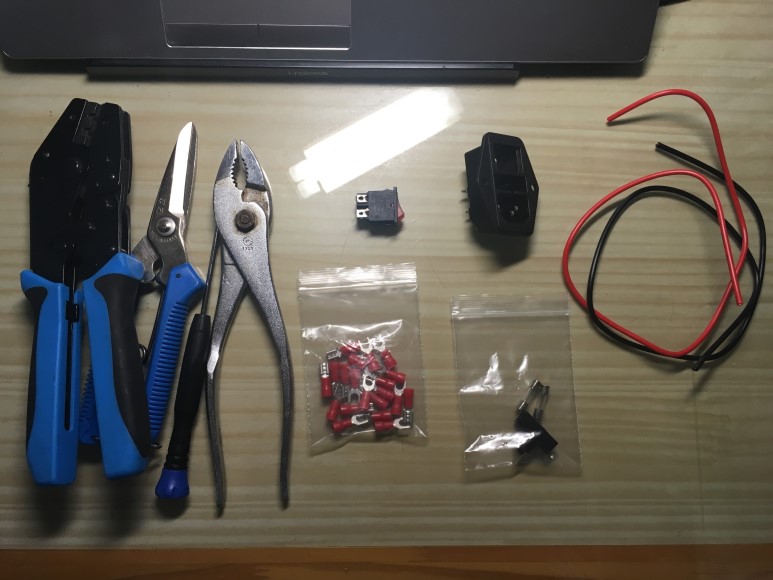

필요한 공구와 구성품은 다음과 같고, 부품은 내가 늘 이용하는 '내써팝' 이라는 곳에서 구매했습니다.



http://smartstore.naver.com/nasspop/products/337004827

SMPS 파워 스위치 AC Inlet set 220v : 내써팝

어려운 것은 없고 그냥 ~ 따라하시면 됩니다 !



1. 선 만들기

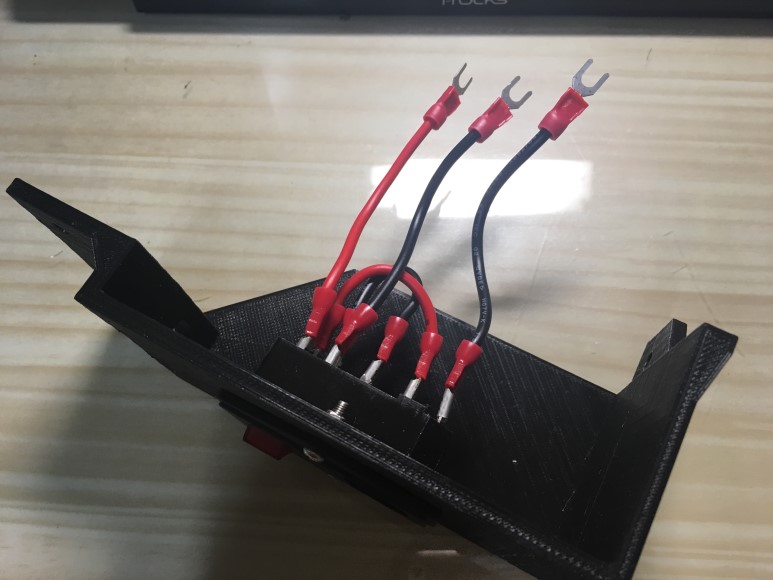

구성품 중 전선과 터미널을 이용해서 다음과 같은 선들을 만들어 줍니다.



​

제가 구매한 제품은 선의 피복을 약간 벗긴 후에 끼워 넣어 압착만 시키면 되도록

​

편하게 구성이 되어있었습니다.



2. 부품 조립

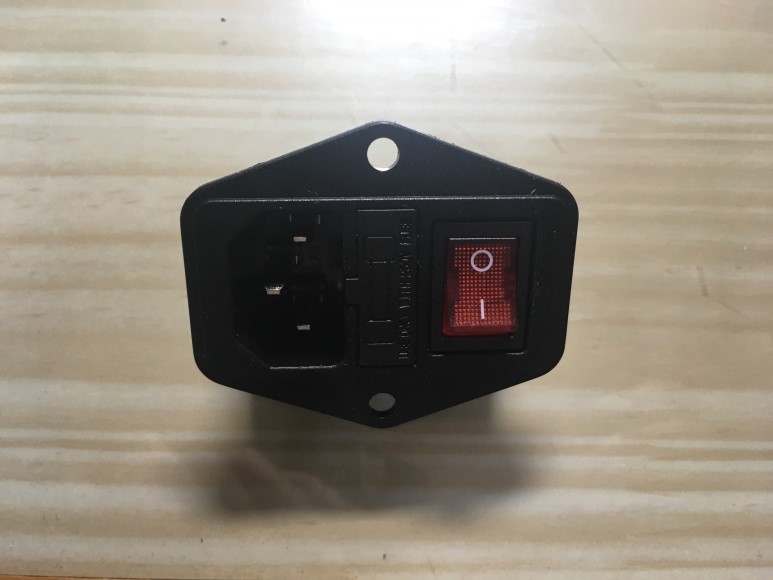

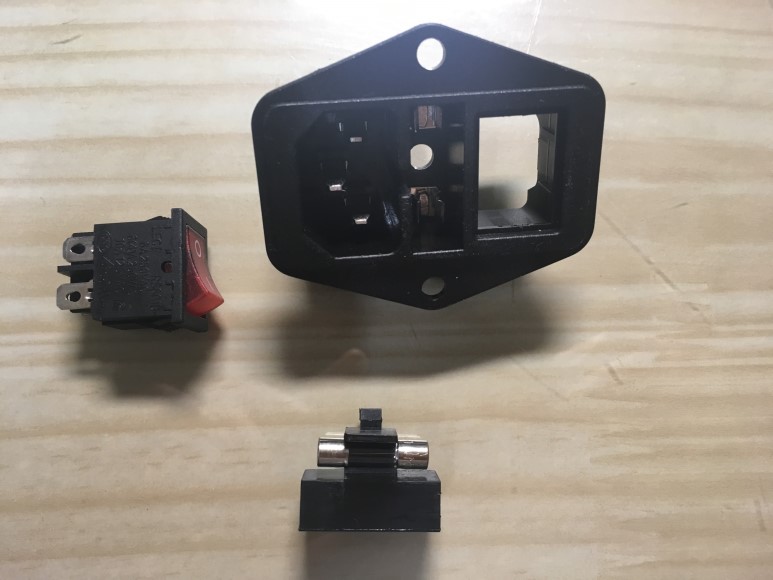

몸체에 스위치와 퓨즈를 조립합니다.



3. 배선

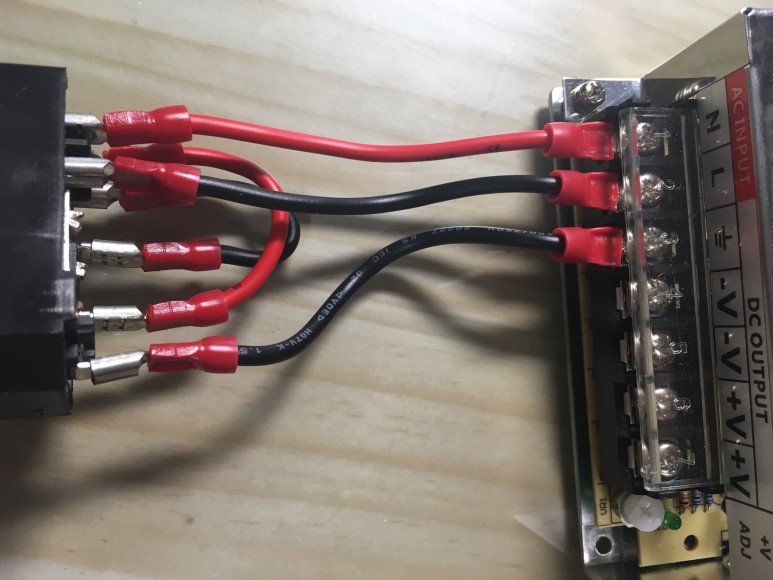

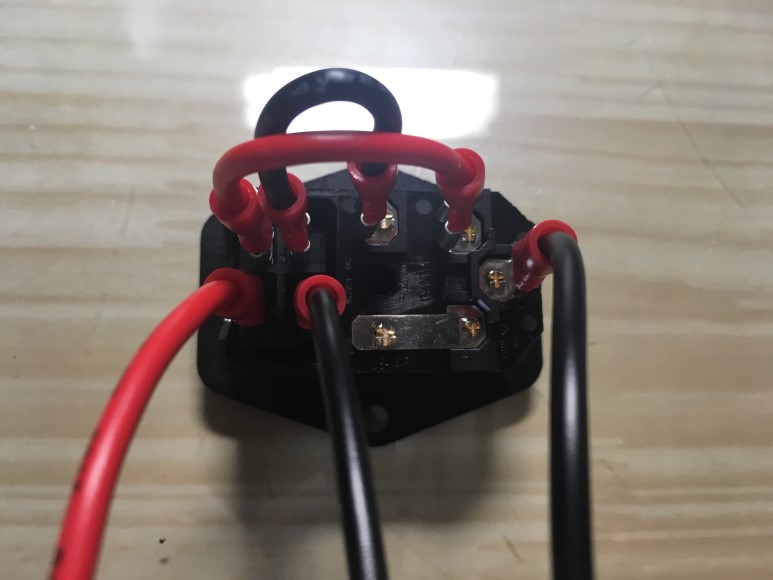

상세 도면도 나와있지만 위에 사진을 참고해서 연결해 주세요 ~



4. Power Supply 와 연결 후 Test





이제 테스트를 진행합니다.



단! 테스트 할 때 뒤쪽 선에 손이 닿지 않도록 조심 또 조심!!





정상적으로 연결되었으면 전원을 켰을 때만 스위치에 불이 들어오고 PowerSupply가 정상적으로



동작하는 것을 볼 수 있습니다.



5. 프린터에 연결





마지막으로 본인이 사용하고 있는 프린터의 상황에 맞게

​

브라켓을 출력해서 고정시킨 후 보드로 들어가는 P/N 상을 연결해주면 끝입니다.

​

제대로 동작하는지 최종 확인!



크게 어려운 작업은 아니지만 작업을 해놓으면



안전성과 편리성이 높아져서 좋습니다 !
