[생활속 3D 프린팅] 달 무드등 만들기 (Moon Light)

달 무드등 만들기 (Moon Light)



안녕하세요. KM입니다!



이전에 똑같은 제목으로 달 무드등을 제작을 했었습니다.



기존에 만들었던 달 무드등을 더 깔끔하게 만들기 위해 몸체를 목재로 변경하였고,



LED 램프도 흰색에서 노란색으로 바꿔서 조명의 밝기를 낮췄습니다.



혹시 따라 제작하실 분이 있을 것 같아서 상세하게 제작 과정을 포스팅해보도록 할게요!

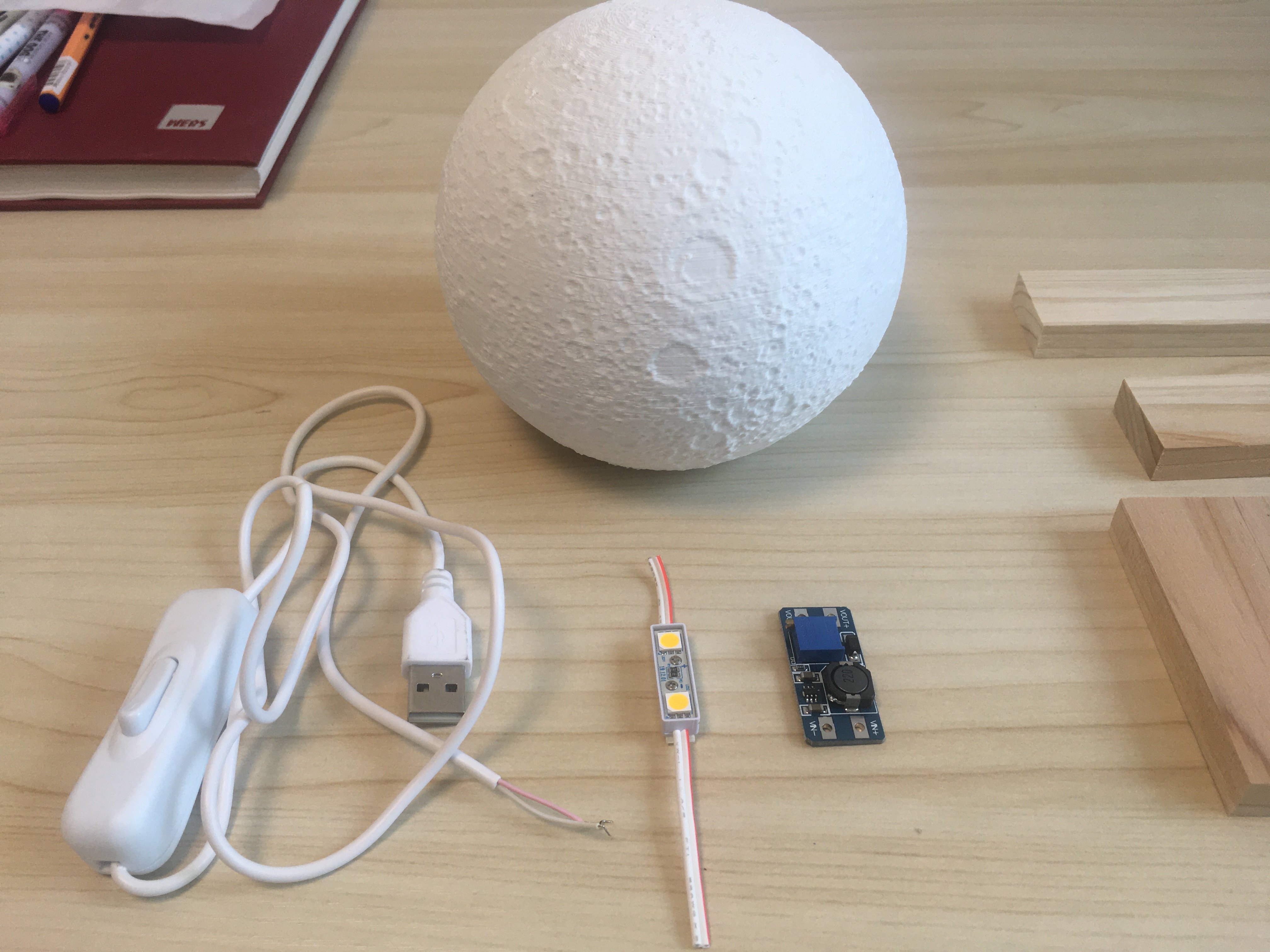

제작을 위해 필요한 재료는 프린팅한 달 모델(싱기버스), USB 스위치, LED램프, 승압 모듈, 본체 제작용 나무



그리고 목재 보호를 위해 사용되는 바니쉬가 필요합니다.



가장 먼저 목재를 조립하기 전에 바니쉬를 발라서 준비를 해줍니다.

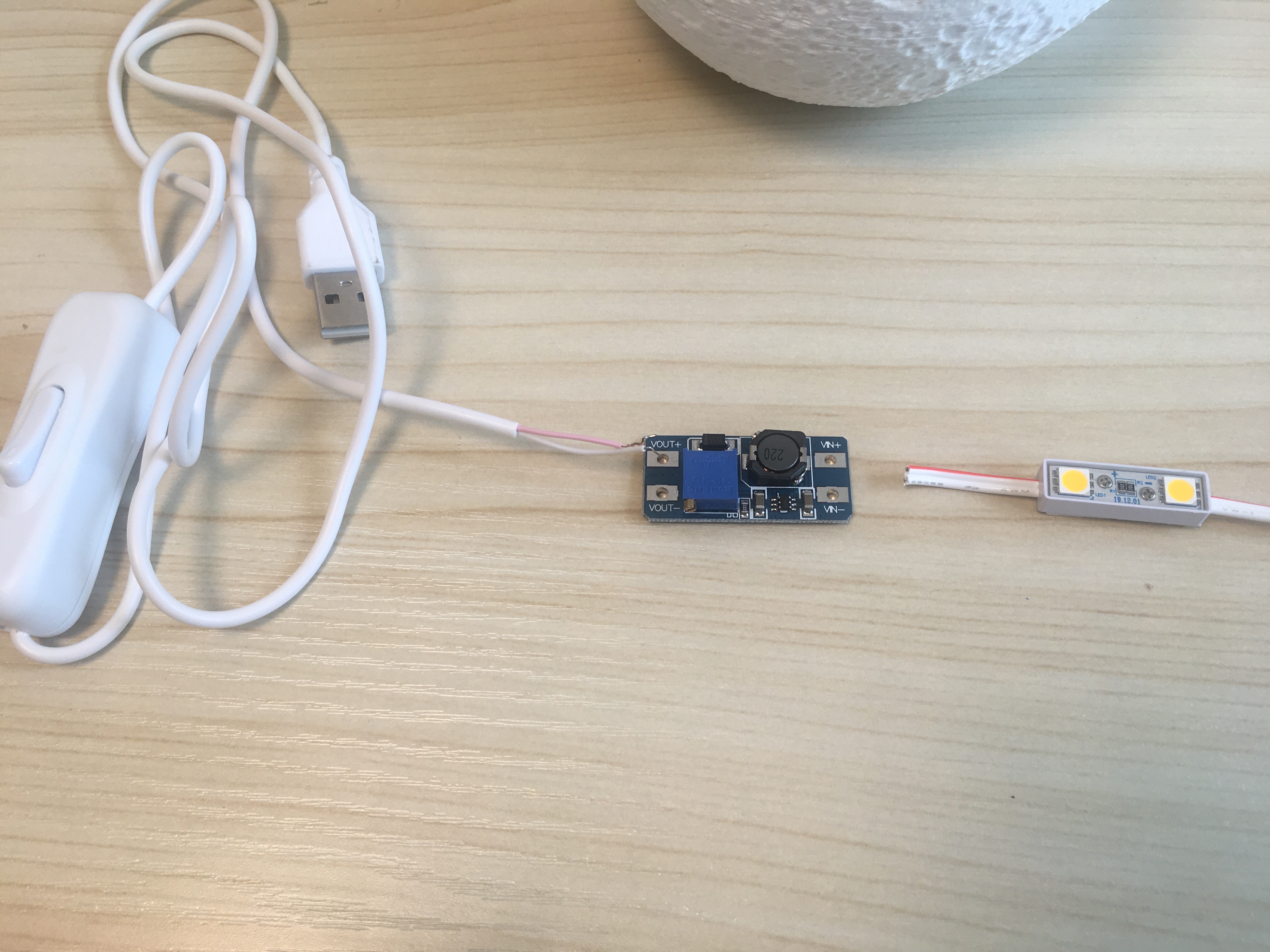

배선 원리는 간단합니다.





USB 스위치를 이용해서 전원을 받으면 출력이 5V가 나오기 때문에



승압모듈 VIN부분에 +,-를 납땜을 해주고, 승압 모듈 VOUT부분에서 12V가 나오도록



조절 후에 LED를 연결해 주는 방식으로 제작을 할겁니다.

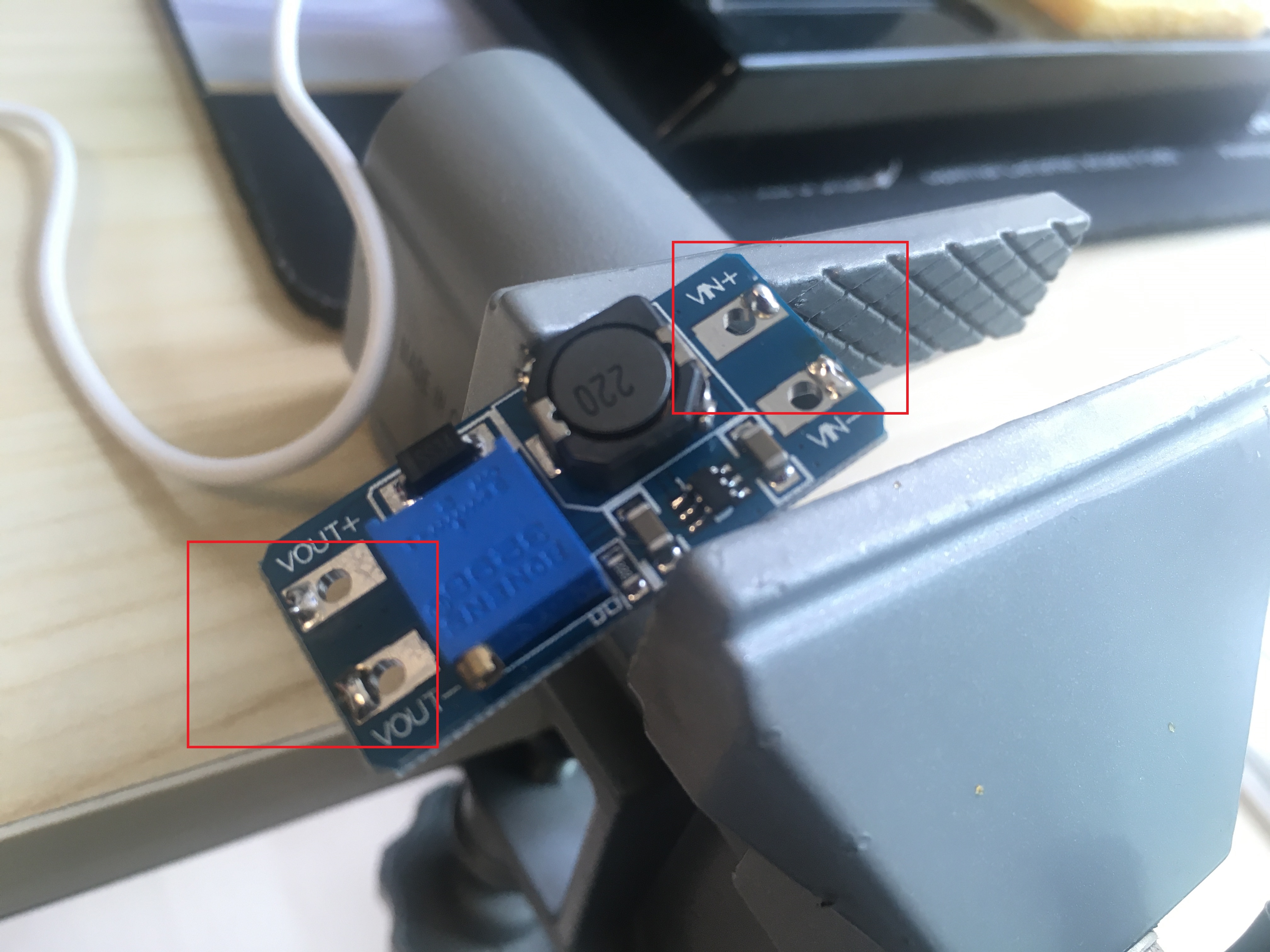

선을 연결하기 위해 승압 모듈 IN/OUT부분에 납을 먼저 붙여 놓습니다.

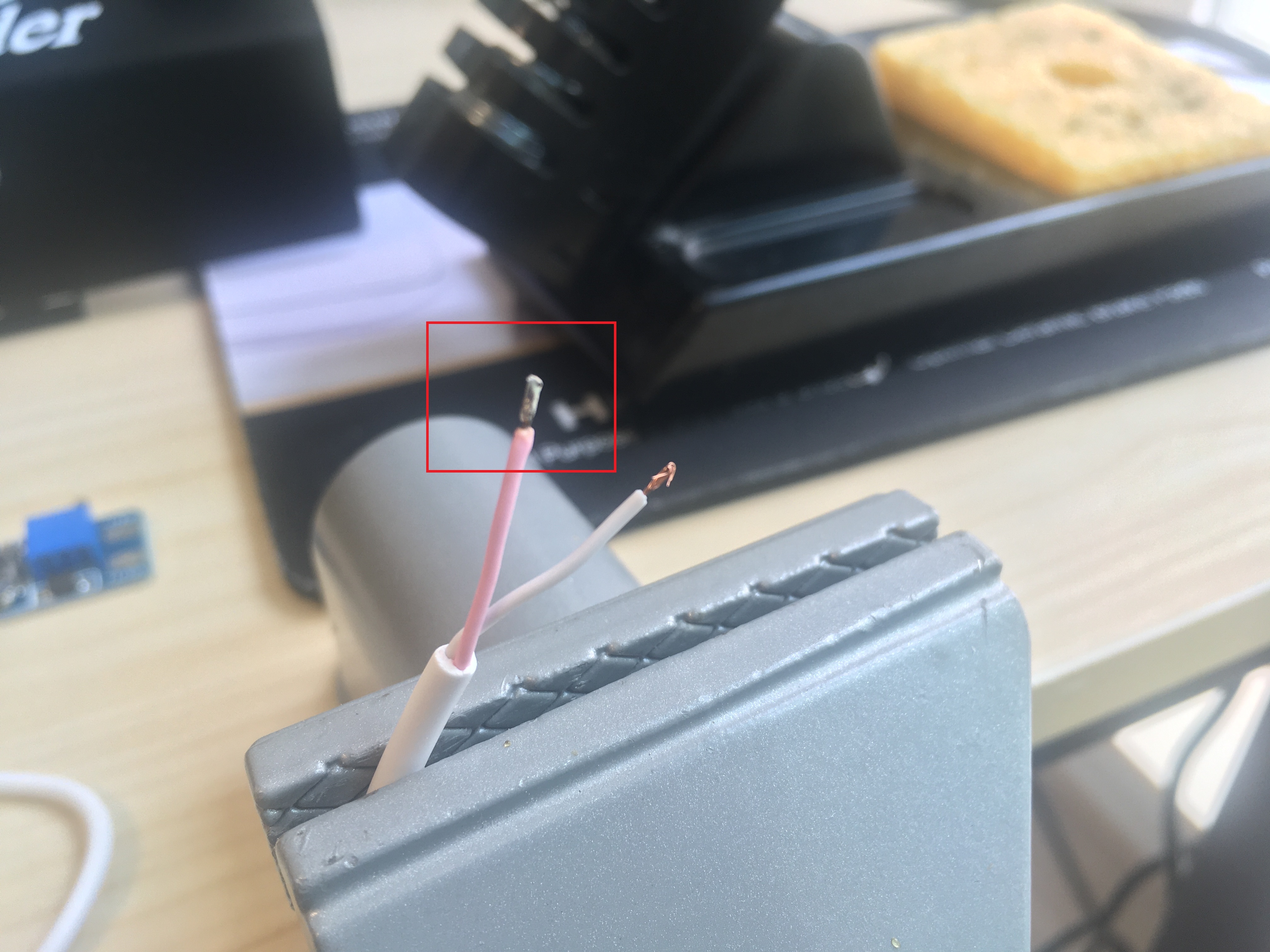

그리고 연결이 될 선의 피복을 벗긴 후에 마찬가지로 납을 붙여주고,

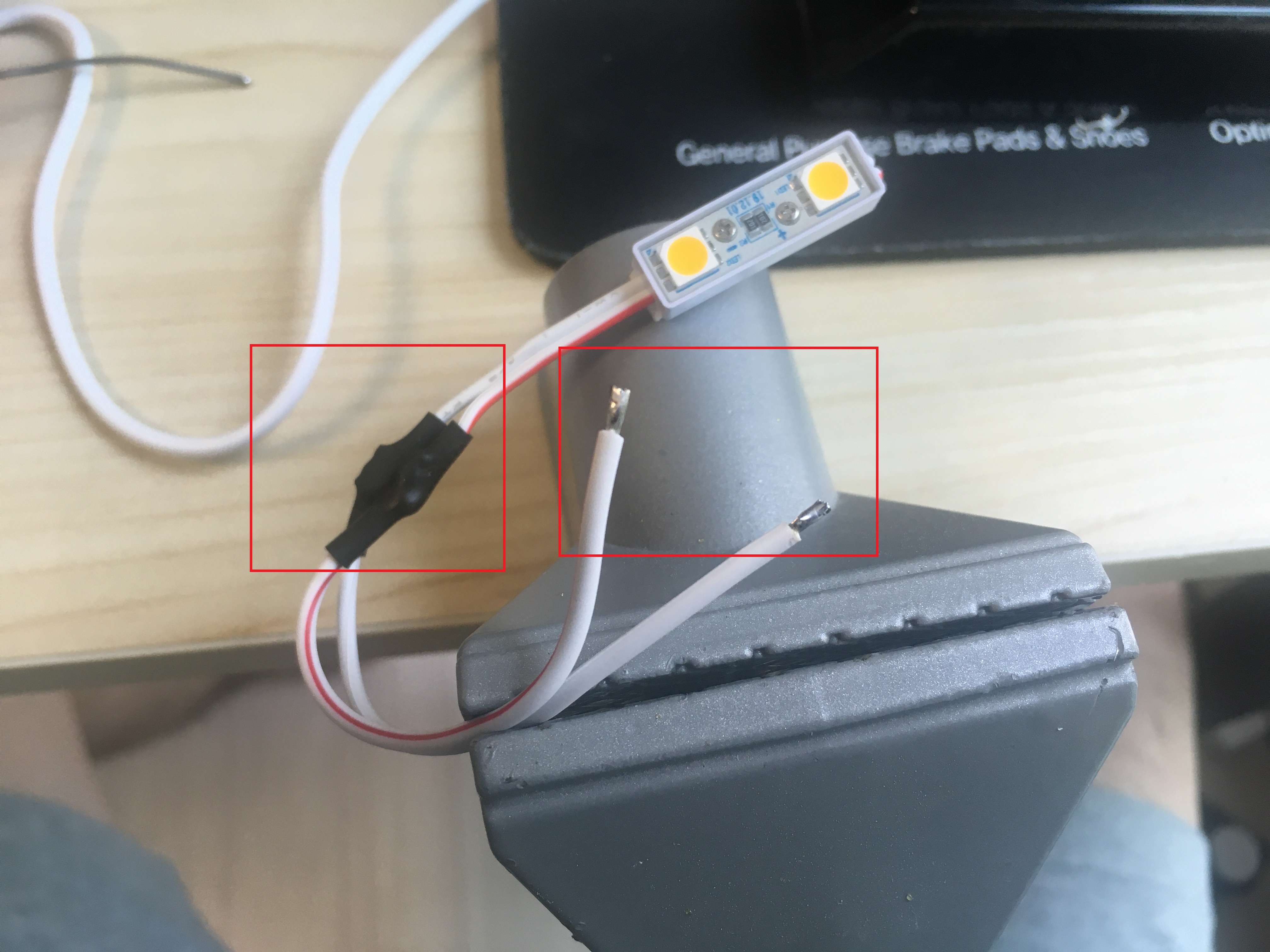

LED의 경우 선이 짧기 때문에 선 연장 작업도 추가로 진행했습니다.

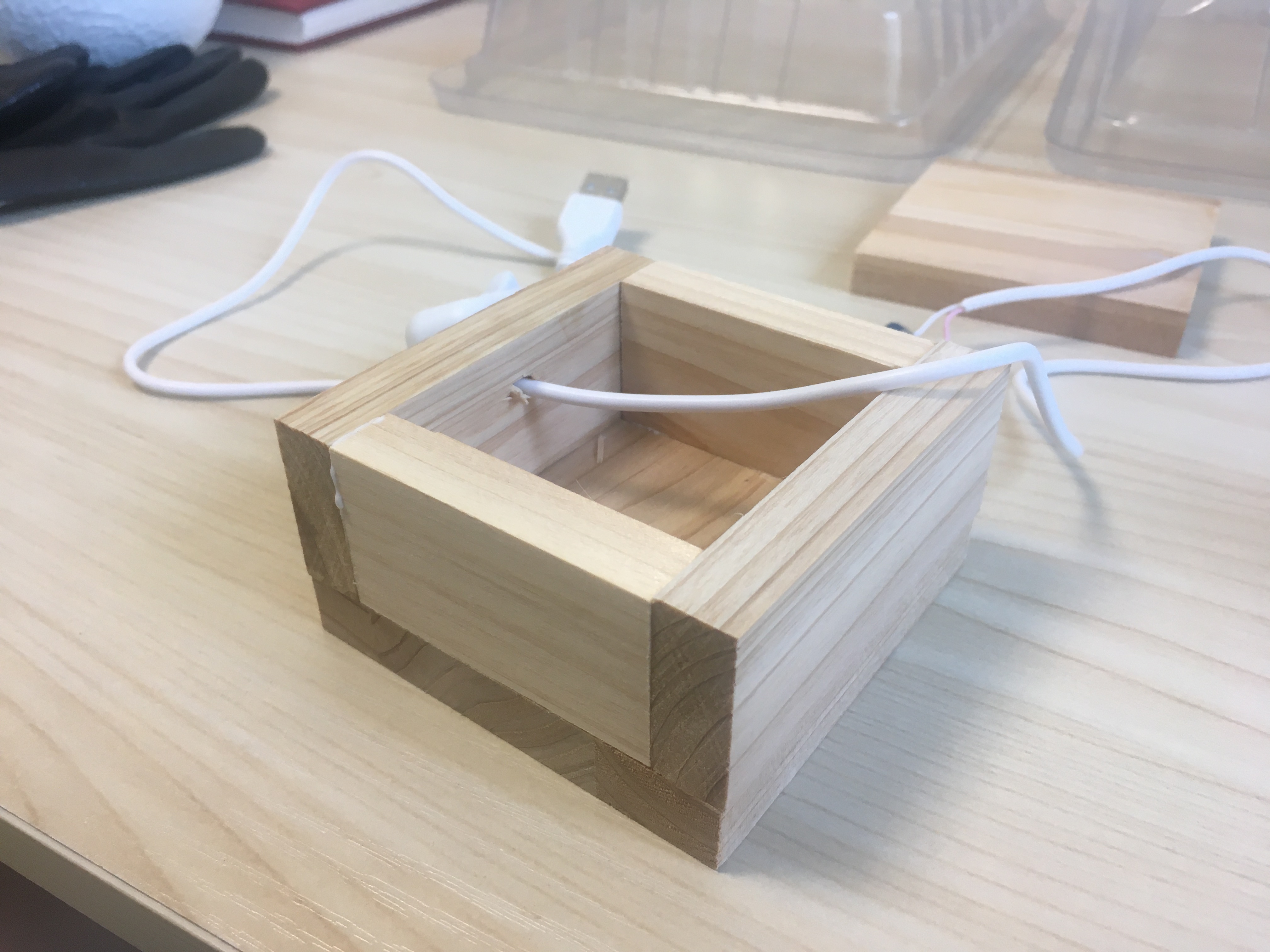

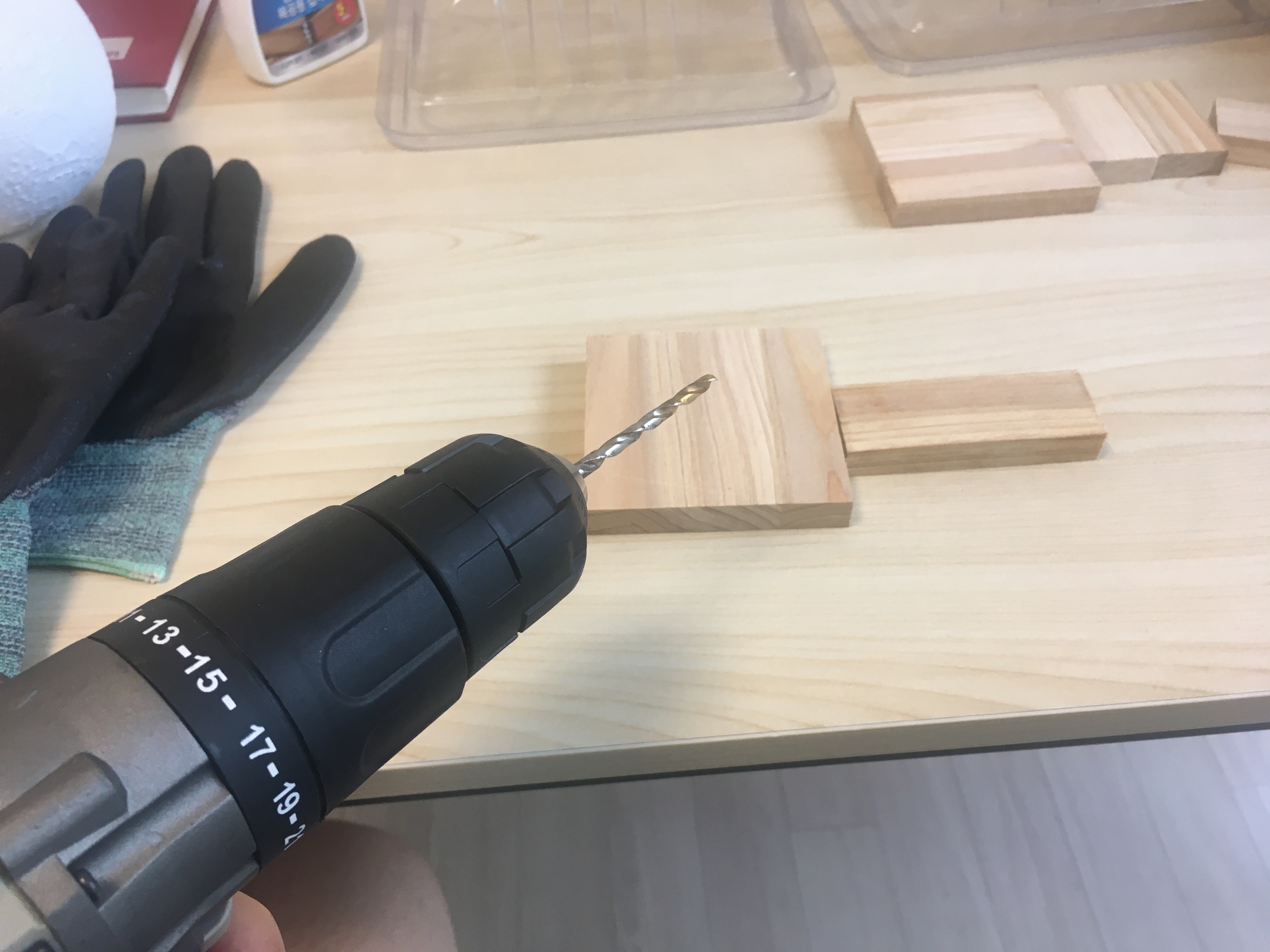

다음으로 목재에 LED 선과 전원선이 들어갈 부분에 홀 가공을 해준 후에

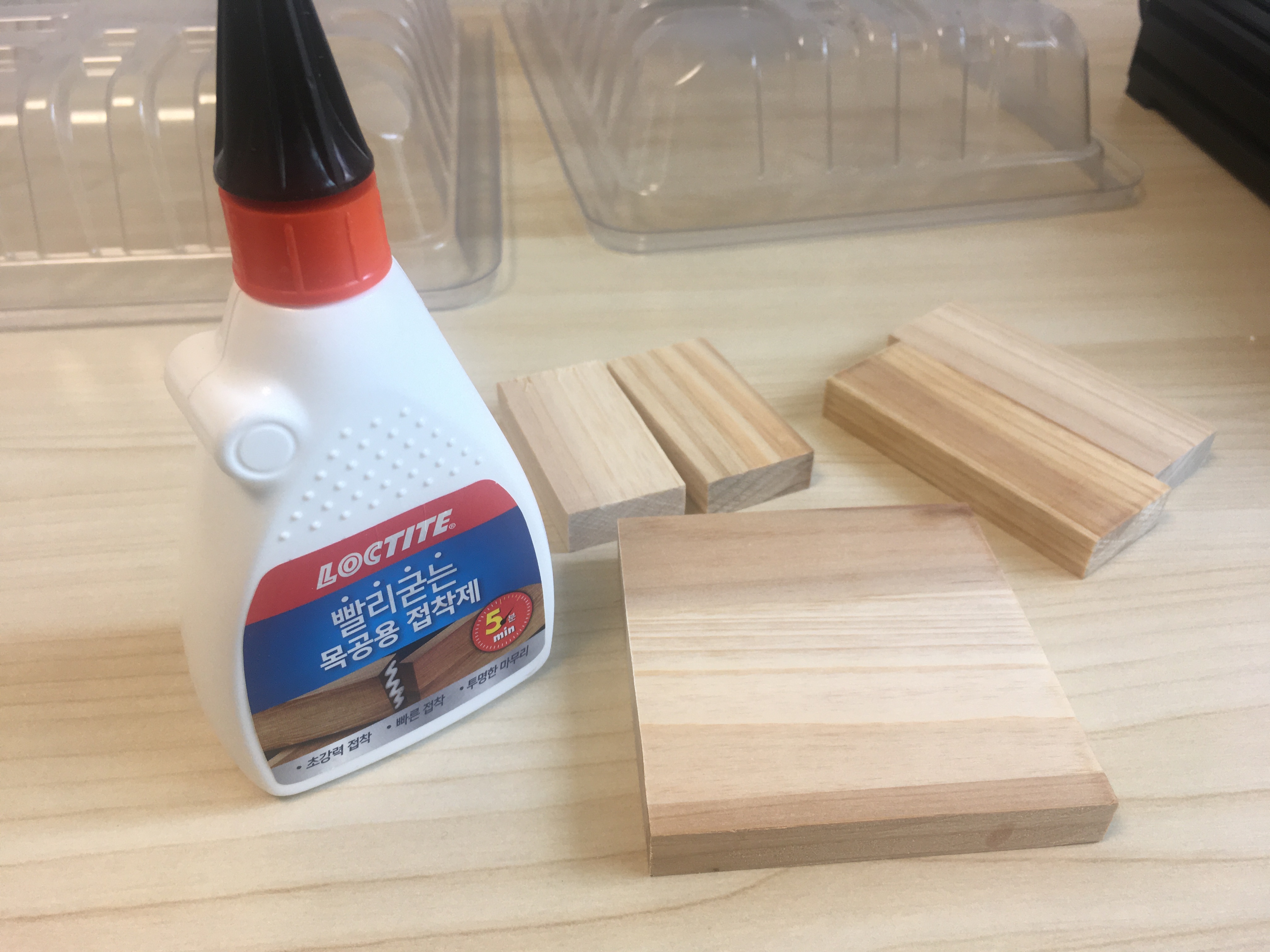

목공용 접착재를 이용해서 목재 본체를 조립해 줍니다.



이제 승압 모듈에 LED와 전원선을 연결해야 하는데 납땜을 하기 전에



선이 들어가야 하는 곳은 미리 확인 후 선의 위치를 잡아놓고 납땜을 해야 합니다.

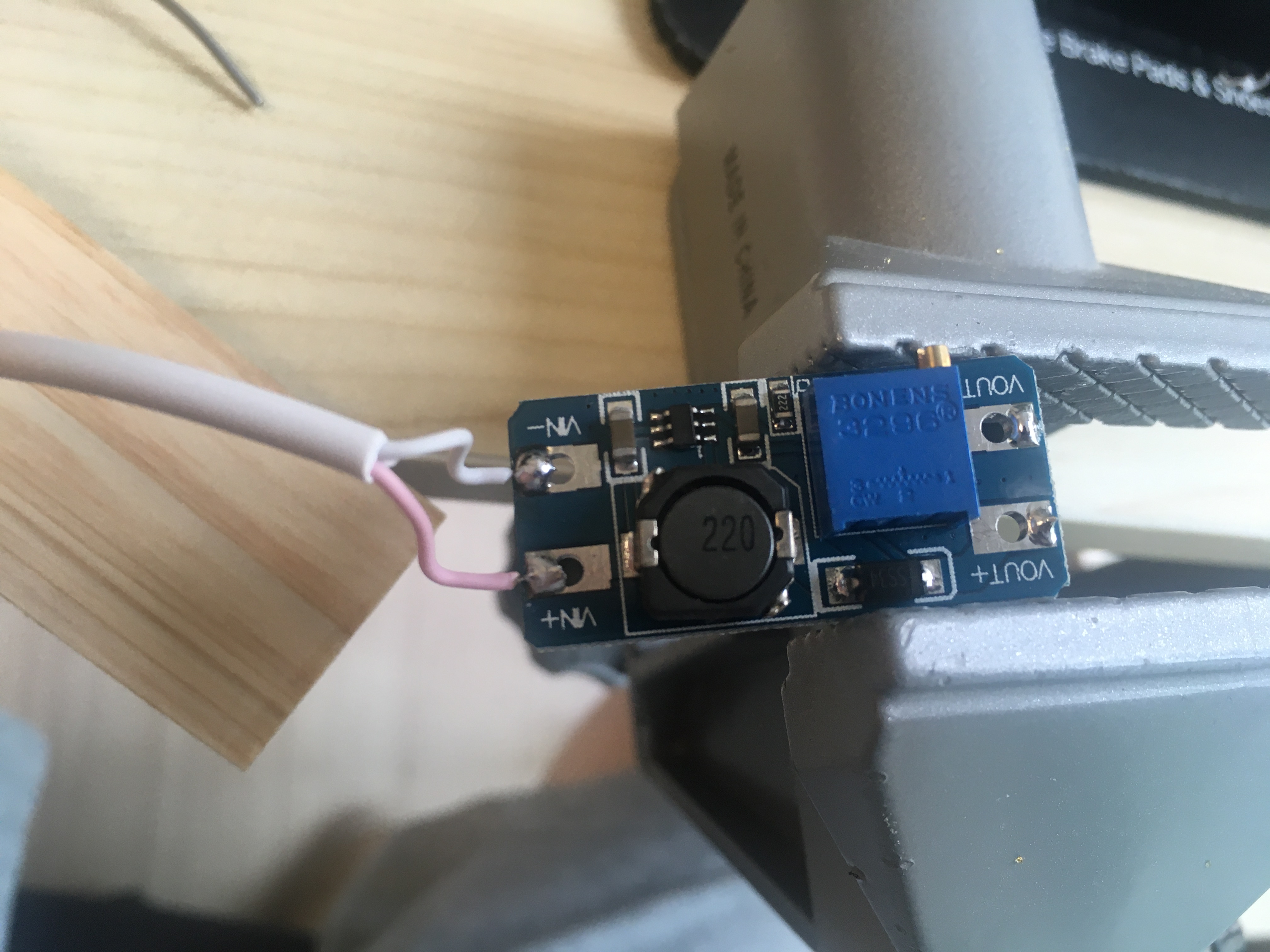

전원선에 +,- 극성을 확인하고, 승압 모듈 VIN부분에 납땜을 해서 연결합니다.

(분홍색이 P(+)상, 흰색이 N(-)상입니다)

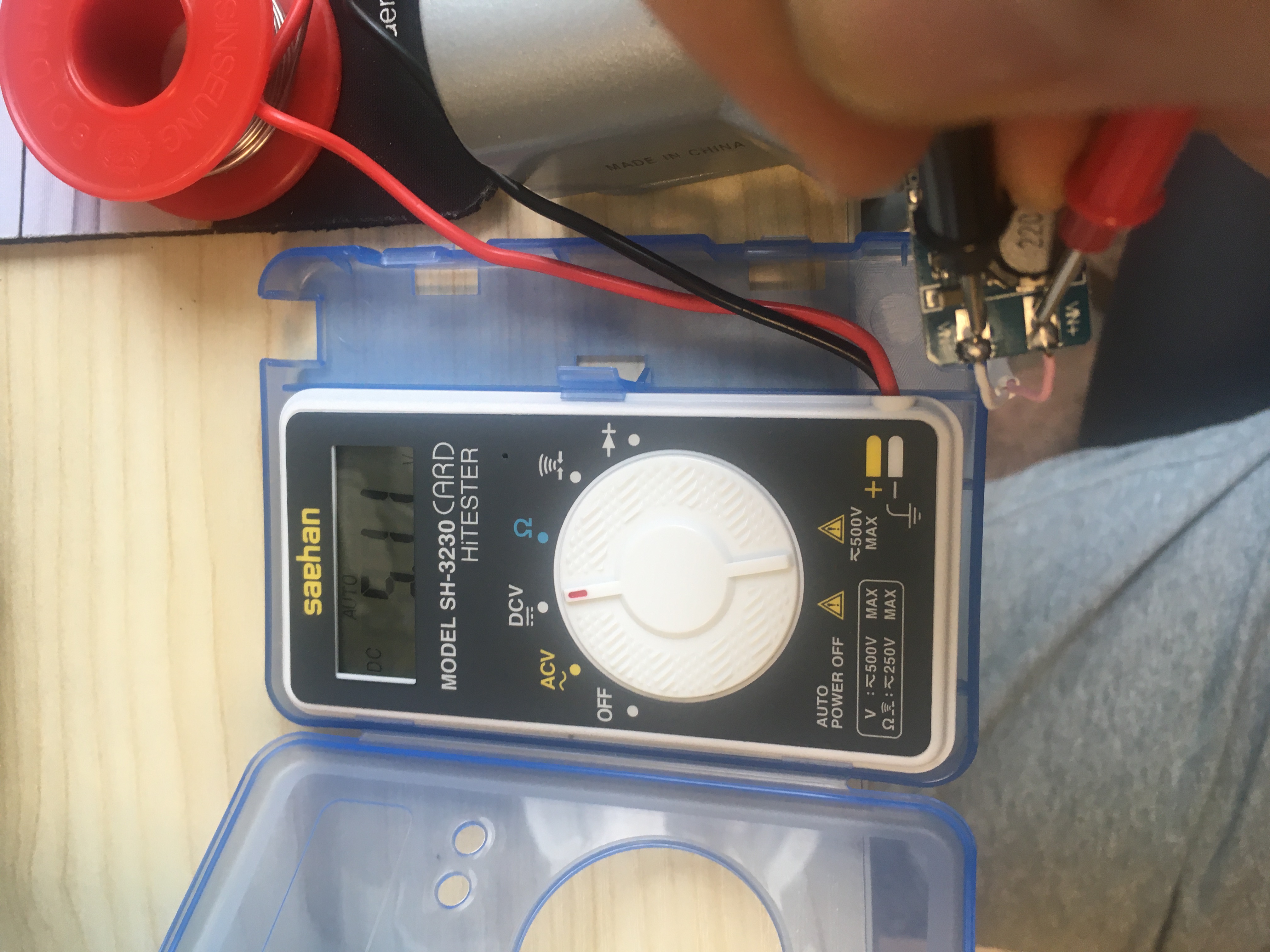

LED 연결 전 IN / OUT 부분을 테스터기를 이용해서 볼트를 확인합니다.





제가 구입한 LED는 12V에 동작을 하는 제품이라 출력이 12V가 나오도록 승압 모듈을 조절해 줍니다.



승압 모듈의 측면에 다이얼을 돌려서 출력 전압을 12V로 만들어 줍니다.



LED선을 미리 뚫어놓은 구멍에 선을 넣고 +,-에 맞춰서 납땜을 합니다.

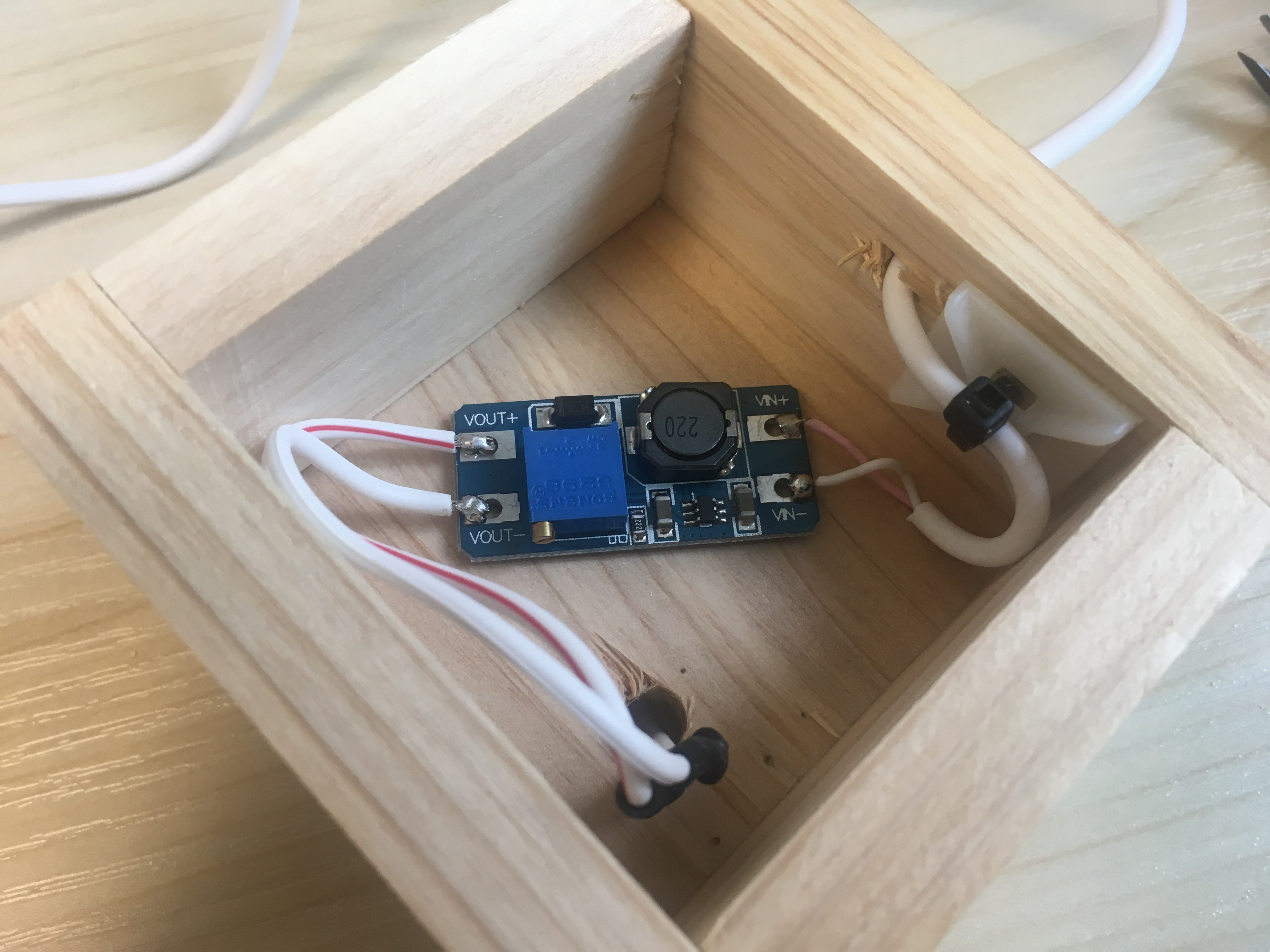

본체 내부에 승압 모듈을 고정시키고, 납땜을 했지만 전원선을 당기다 보면



납땜한 부위가 떨어질 수도 있기 때문에 선이 당겨가지 않도록 케이블 타이와



마운트를 이용해서 선을 고정해줍니다.



본체인 목재를 목공용 접착제를 이용해서 조립하기 때문에 사용 중에 선이 떨어져 나가면



다시 뜯어서 수리를 하기 힘들기 때문에 꼭! 선을 고정시켜주세요.



상단에 LED를 고정시켜주고,

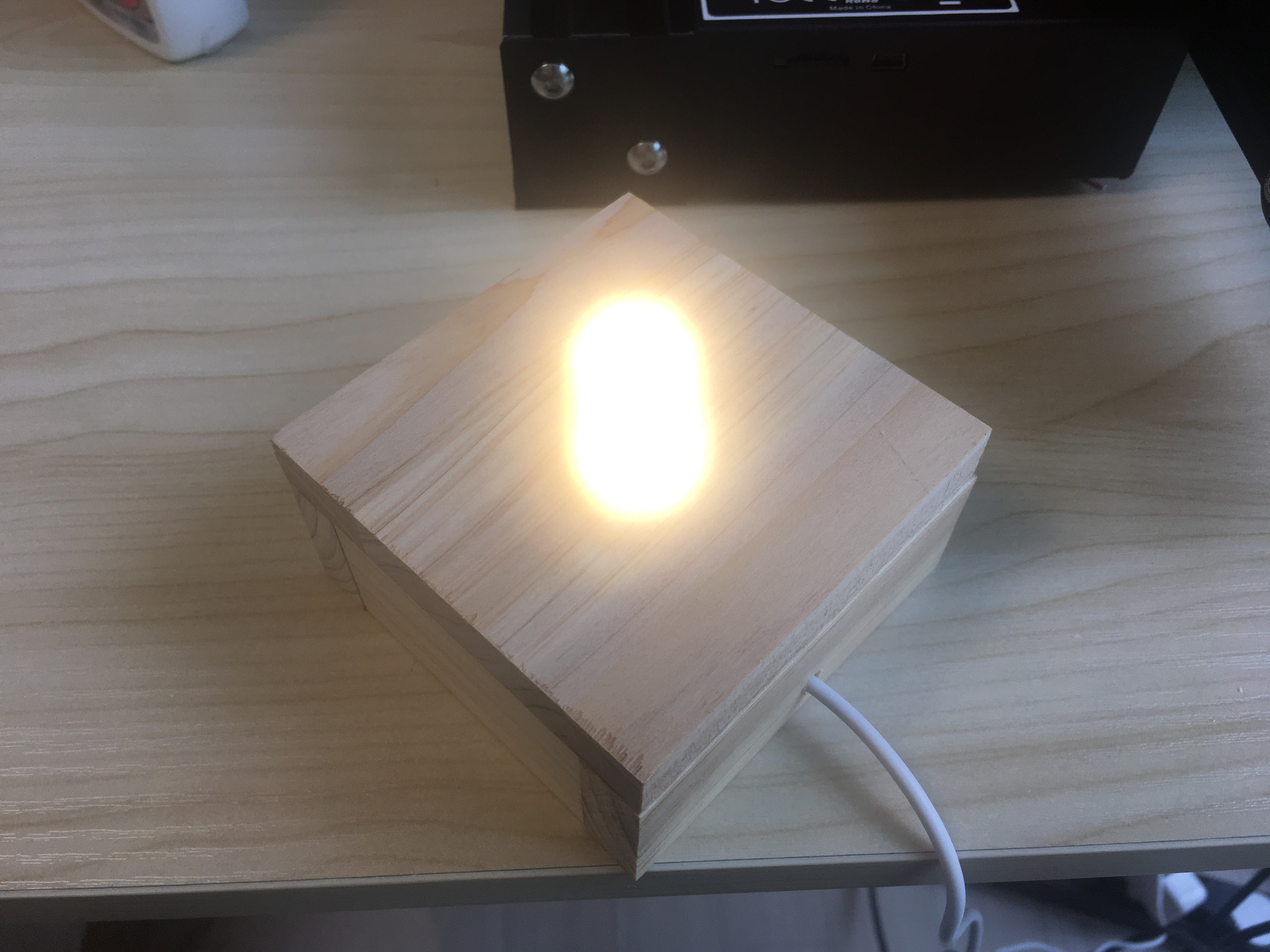

하부 마감을 하기 전에 LED 불이 잘 들어오는지 확인을 합니다.

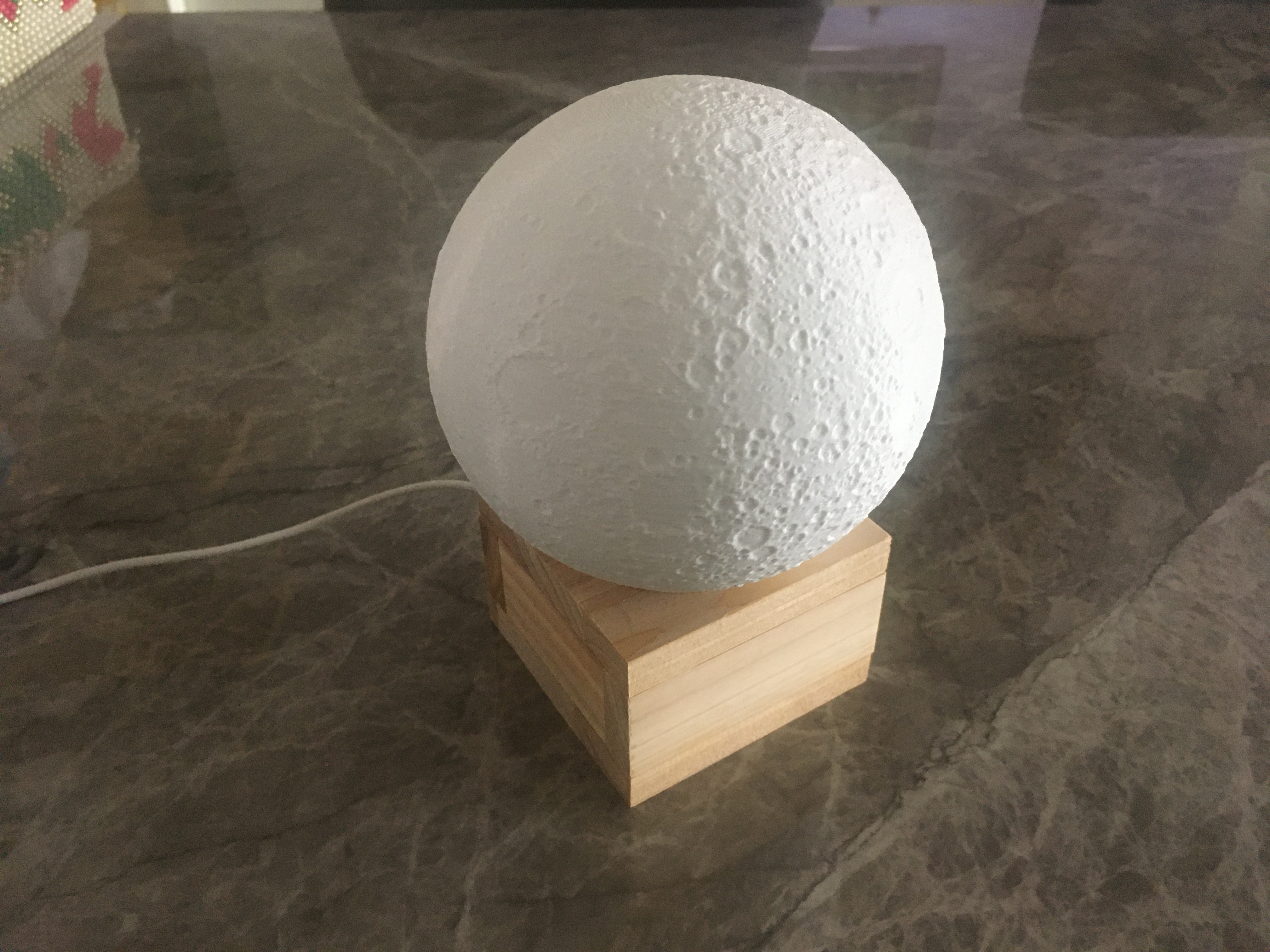

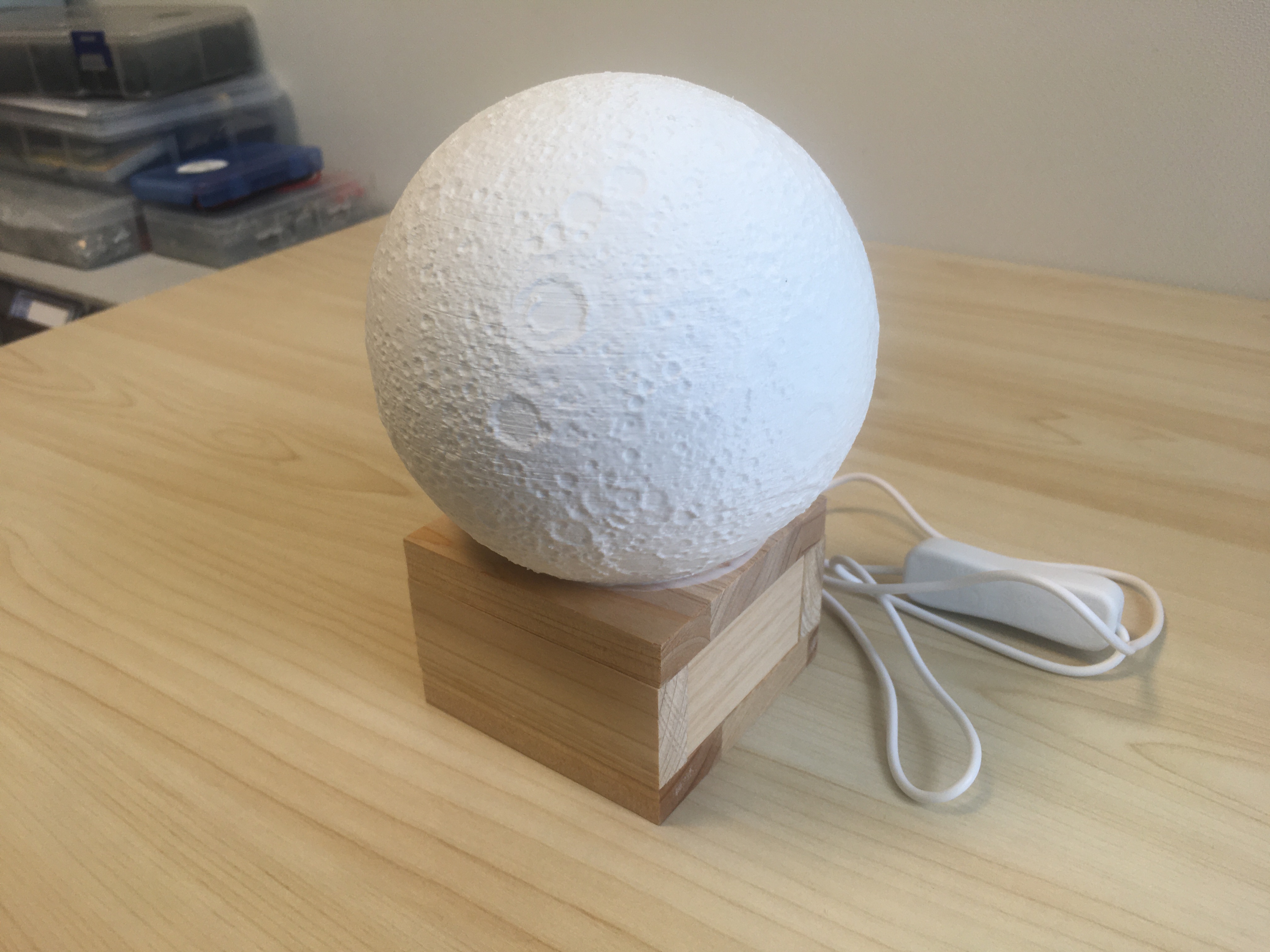

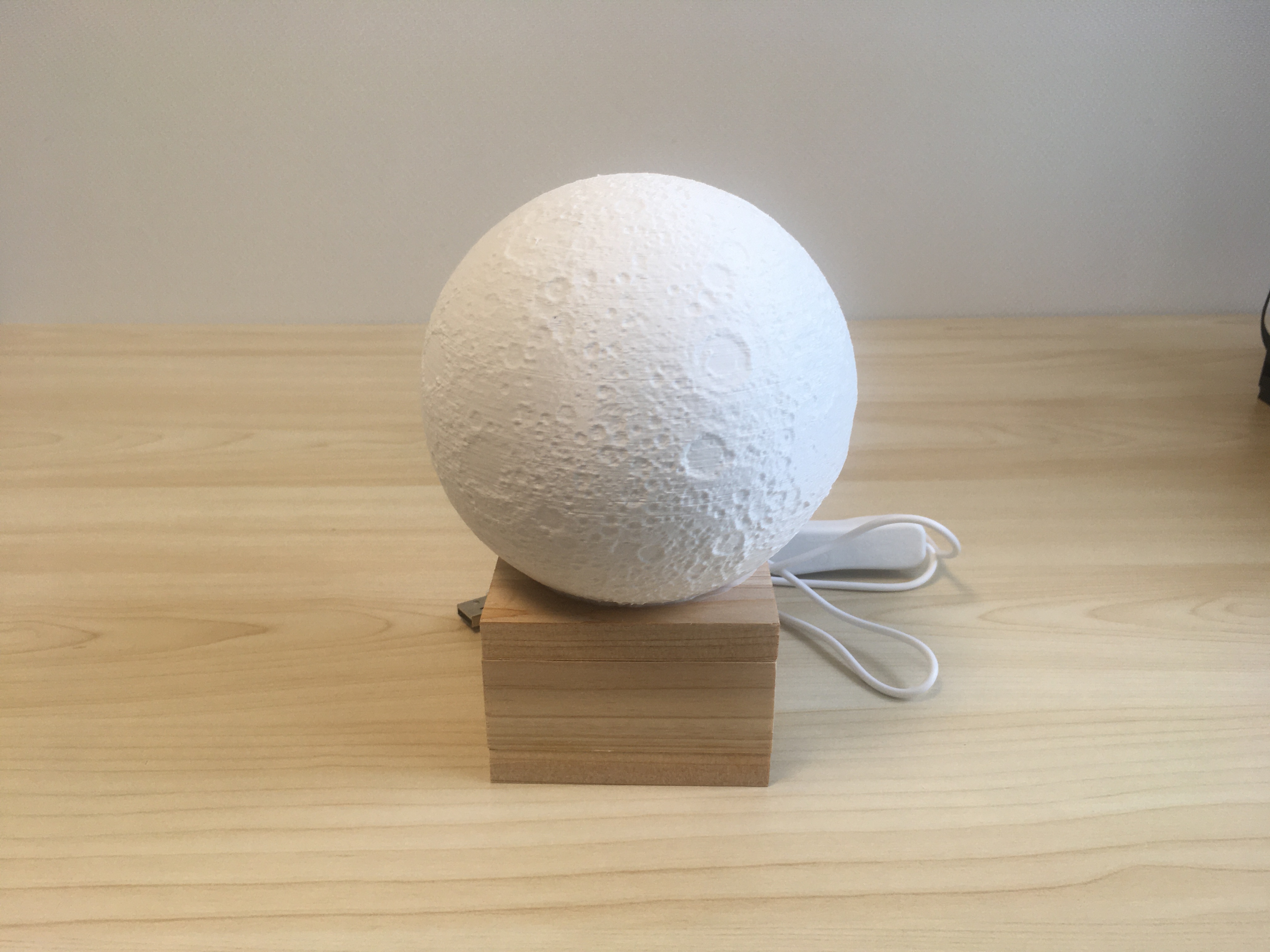

마지막으로 출력해 둔 달을 고정시키면 완성입니다!

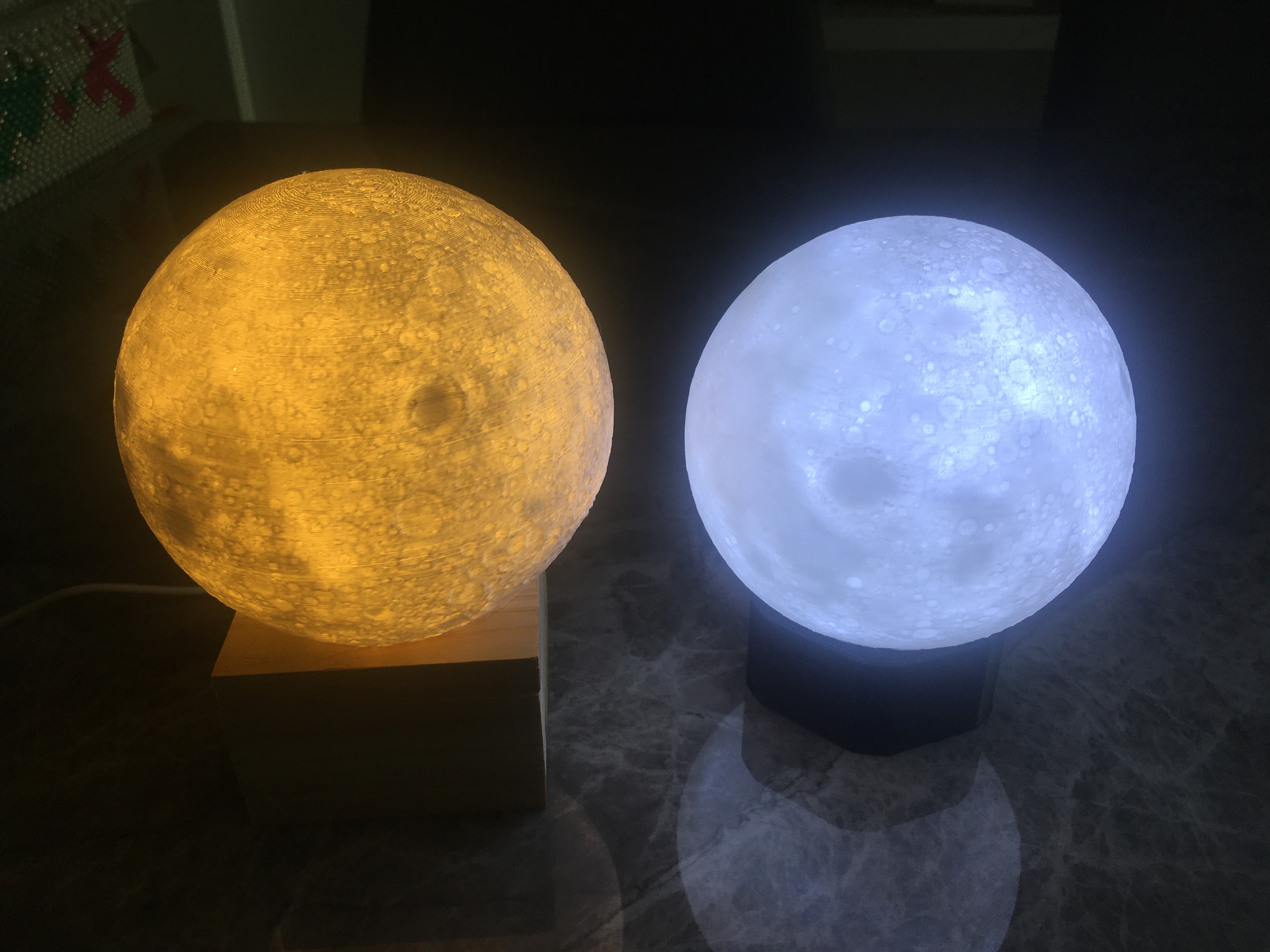

전원을 연결하면 이런 느낌입니다!



이전에 제작한 백색 달과 비교해보면 분위기가 다르네요!



조명도 무드등에 어울리게 은은하게 나오는 것 같고,



몸체를 목재로 제작해서 더 깔끔한 모습입니다.
