안녕하세요 KM입니다!

​

부품 출력이 끝나고 조립을 시작했습니다.

​

베어링이나 연마봉 등 끼워맞춤이 있는 곳은

​

공차를 0.2 정도 주고 출력을 했는데 너무 빡빡해서

​

그냥은 안들어가더라구요..

​

집에 있는 작업방에서 하려니 너무 시끄러운것 같아

​

어느정도 진행 후 공장에 가서 조립을 진행했습니다.

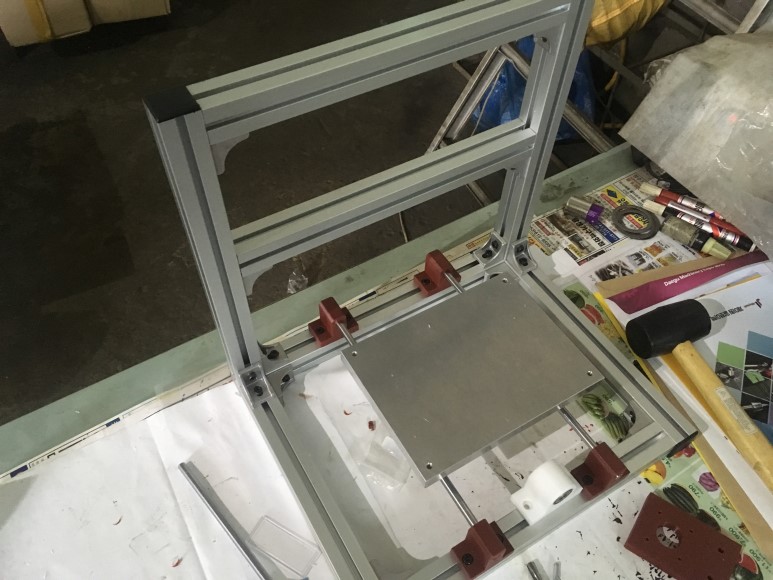

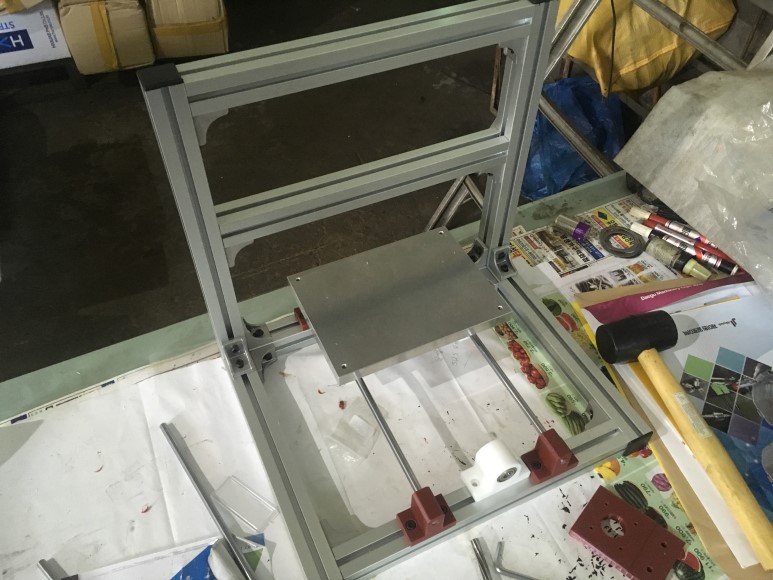

먼저 외곽 프로파일과 하단 테이블을 조립했습니다.



​

역시 3D 프린터로 출력을 해서 정확하게 딱 맞아 보이는 듯 하지만

​

부드럽게 동작을 하려면 어느정도 후가공이 필요했고,

(물론 개인 프린터기의 세팅/정도의 차이에 따라 다름)

​

저는 각 파이에 맞는 리머로 추가 가공을 진행했습니다.

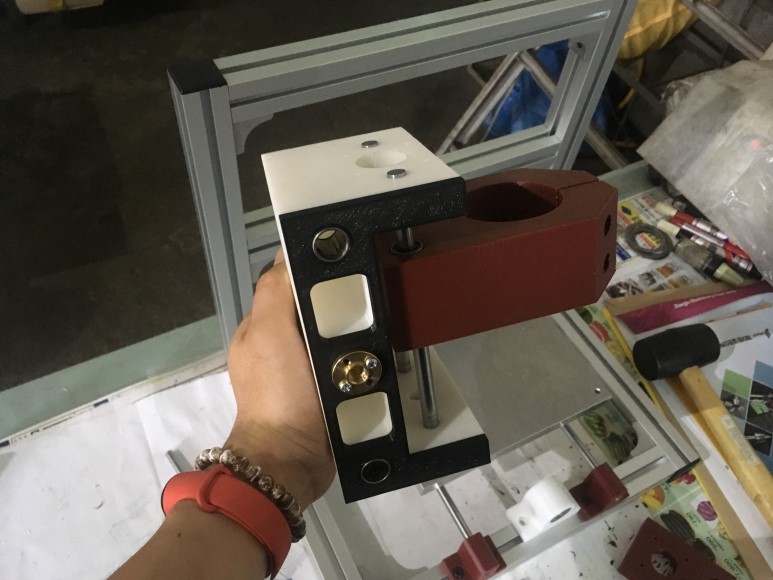

스핀들 브라켓 조립 완료.

​

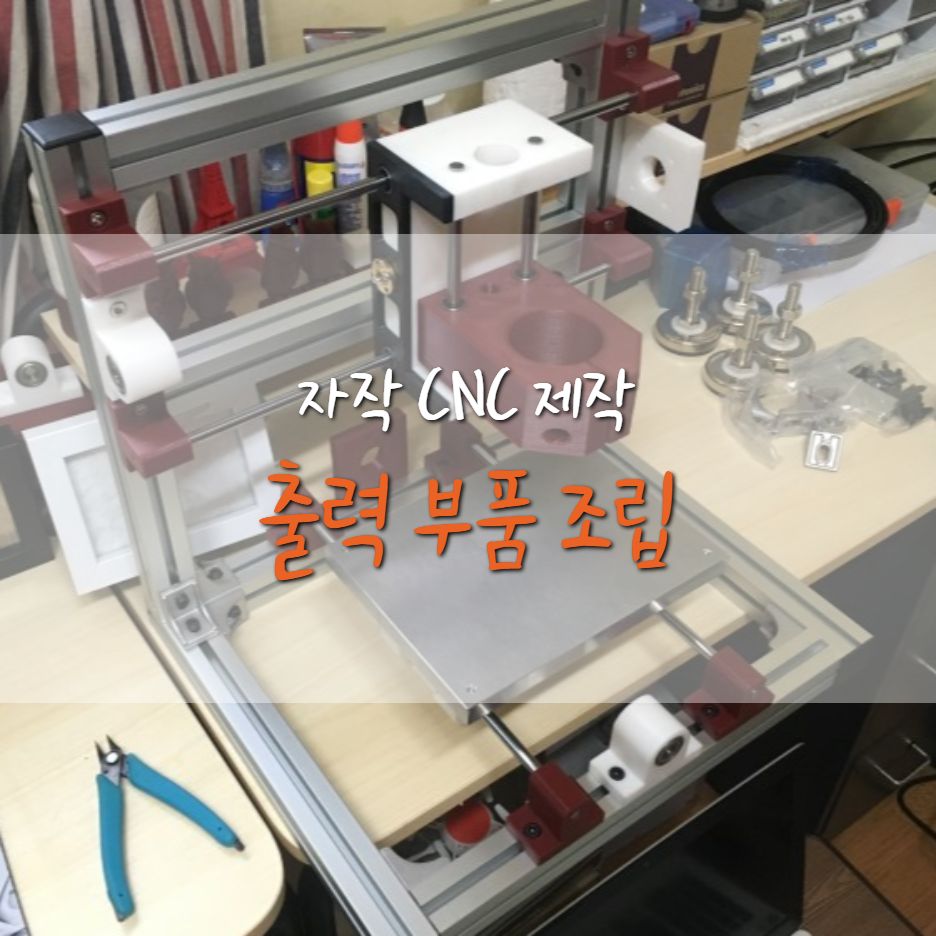

일단 기구부만 조립 완성한 모습입니다.

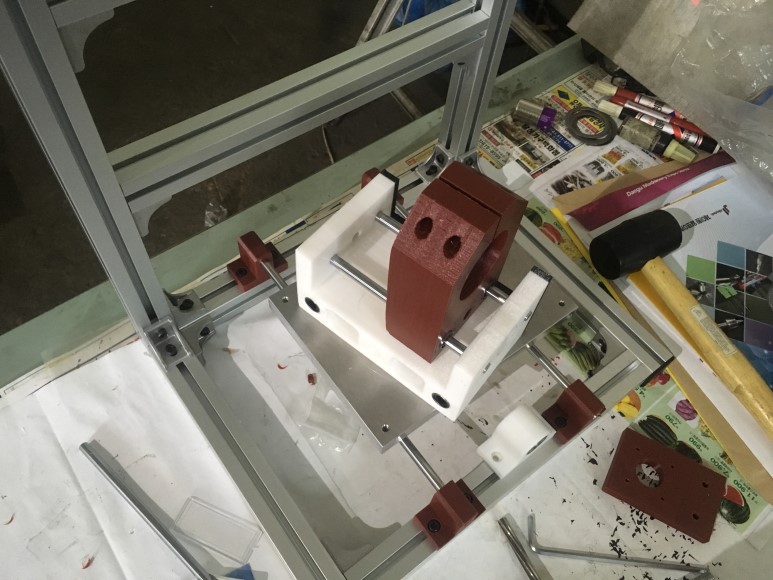

부품은 몇개 안되보였지만 구동부에 부시를 조립하고 연마봉을 집어넣고,

​

가운데 리드스크류를 넣어서 고정했을때 부드럽게 움직이도록 셋팅하는데

​

시간이 좀 많이 소요되었습니다.

​

이제 동작 테스트도 해보고, 보드류와 SMPS를 고정시킬 수 있는 브라켓도

​

출력해야겠네요 !



2019. 08. 17
